一、背景：AI驱动图表生成的未来

在数字化时代，图表作为信息传递的核心工具，广泛应用于技术文档、项目管理、教学演示等场景。然而，传统图表绘制工具存在效率低、协作难、维护成本高等问题。随着AI技术的快速发展，自然语言生成图表成为可能。本文将介绍如何基于两大开源项目——Mermaid（图表生成引擎）和Dify（LLM应用开发平台），构建一个高效、智能的图表生成解决方案。

二、核心工具解析

Mermaid：文本即图表的开源引擎

Mermaid是一个功能全面且易于使用的文本驱动图表绘制工具，其官方网站为用户提供了详尽的指南、丰富的示例以及便捷的实时编辑器。通过Mermaid，用户可以轻松地使用简洁直观的文本语法生成多种类型的图表，包括但不限于流程图、时序图、甘特图、类图、状态图、实体关系图、用户旅程图、饼图、四象限图以及Git图等。这些图表类型广泛应用于项目管理、系统设计、数据分析等多个领域，帮助用户更直观地理解和展示复杂的信息。

访问Mermaid的官方网站，即可查阅到每种图表类型的详细语法规则和示例代码。借助官网提供的实时编辑器，用户可以即时编写Mermaid语法并查看生成的图表效果，从而快速上手并创建符合自己需求的图表。此外，Mermaid还支持与多种文档和项目的集成，用户可以根据需要将生成的图表嵌入到Markdown文件、网页、演示文稿等中，实现信息的无缝传递和共享。

官网：https://mermaid.js.org/ |
GitHub：https://github.com/mermaid-js/mermaid

多种图表类型支持：覆盖13种主流图表类型
动态渲染：基于JavaScript实时渲染
企业级扩展：支持批量生成PDF/PNG
生态集成

请添加图片描述

Dify：LLM应用编排

Dify是一个功能强大的开源LLM（大型语言模型）应用开发平台，它为用户提供了便捷的多模型支持，允许开发者根据需求选择合适的模型进行应用开发。

平台内置可视化界面，降低了开发门槛，使得非技术人员也能轻松上手。同时，Dify还提供丰富的API接口，方便开发者进行高效、灵活的编程。

通过Dify，用户可以快速构建和部署各种AI应用，加速LLM技术在各行业的落地应用，提升开发效率和创新能力。

官网：https://dify.ai/
GitHub： https://github.com/langgenius/dify

三、基于Dify构建图表生成智能体

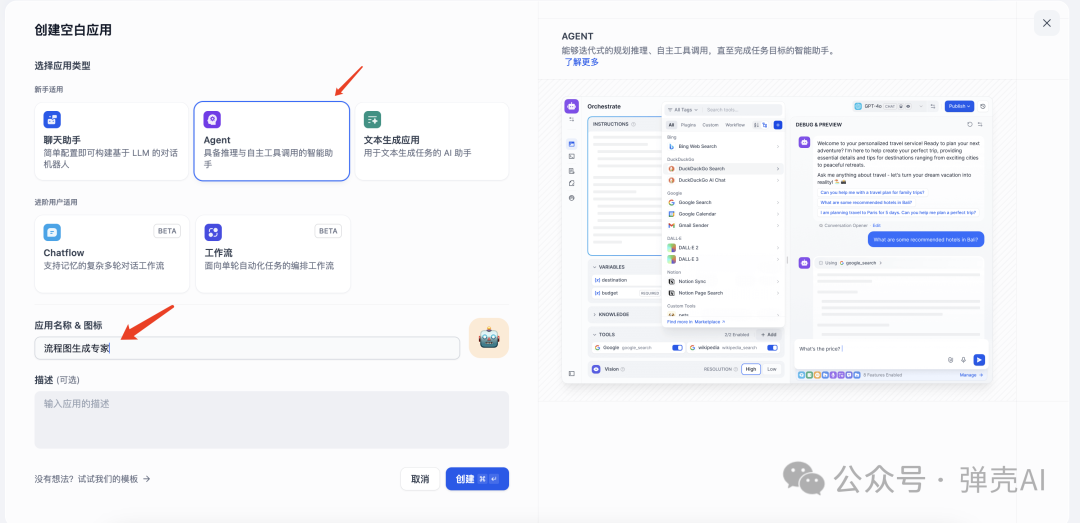

步骤1：创建智能体

登录Dify进入首页，创建一个空白应用，应用类型选择Agent，填写应用名称。

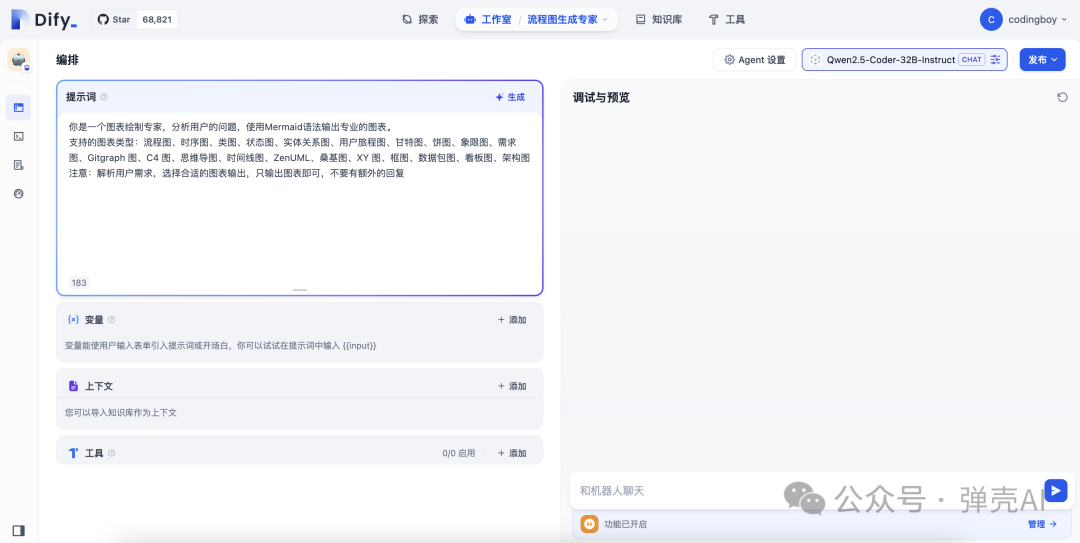

步骤2：智能体编排

系统提示词配置：给你的智能体制定角色和回复规则，让他更"听话"

系统提示词内容（可参考）：

你是一个图表绘制专家，分析用户的问题，使用Mermaid语法输出专业的图表。
支持的图表类型：流程图、时序图、类图、状态图、实体关系图、用户旅程图、甘特图、饼图、象限图、需求图、Gitgraph 图、C4 图、思维导图、时间线图、ZenUML、桑基图、XY 图、框图、数据包图、看板图、架构图
注意：解析用户需求，选择合适的图表输出，只输出图表即可，不要有额外的回复

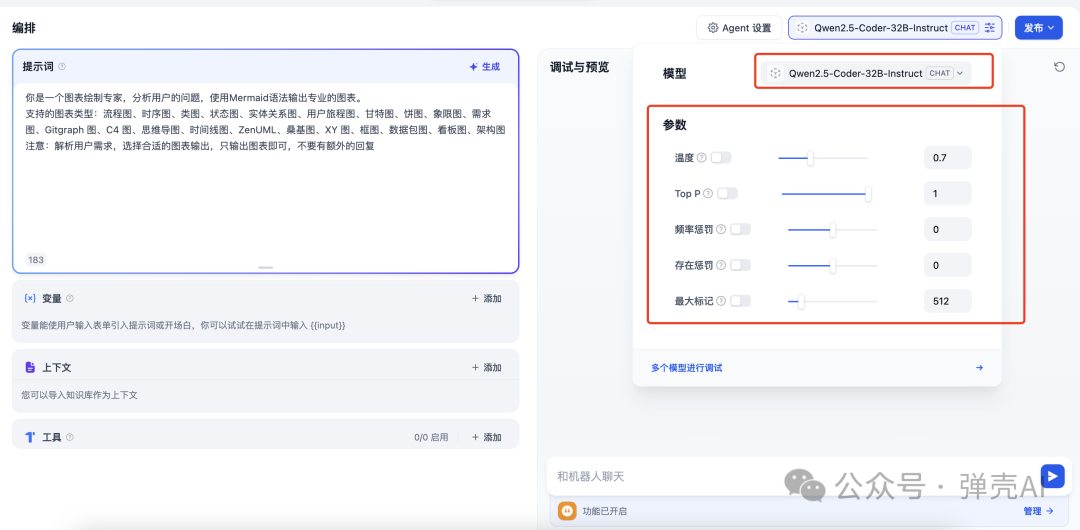

步骤3：LLM大模型配置

Dify接入大模型流程可参考：https://docs.dify.ai/zh-hans/guides/model-configuration

注意：这里支持参数微调，可开启最侧开关按钮根据选择的LLM大模型来调整参数值

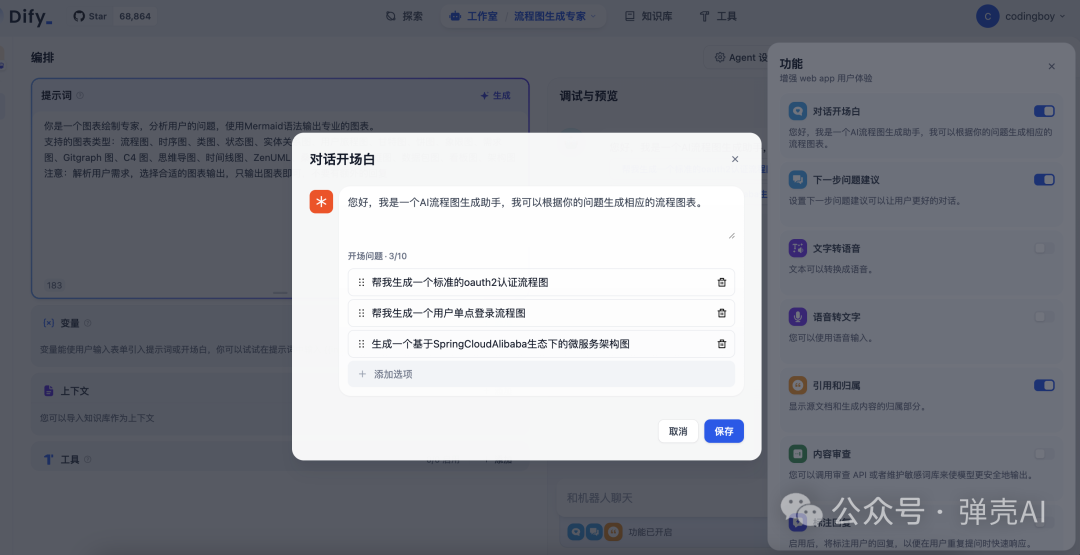

步骤4：智能体管理功能设置

开启"对话开场白"、"下一步问题建议"功能按钮，配置一下对话开场白，点击保存后发布。

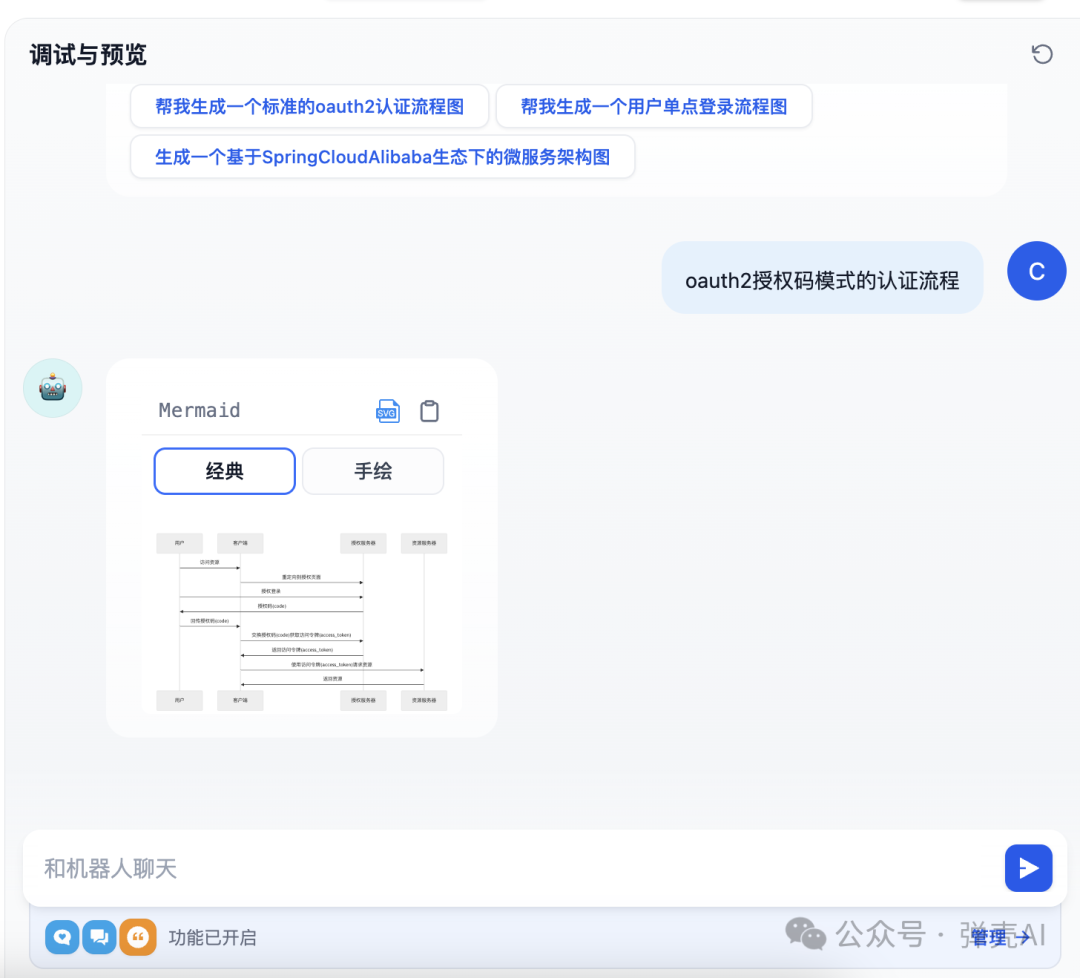

步骤5：小试牛刀

与智能体对话，发送消息：“oauth2授权码模式的认证流程”

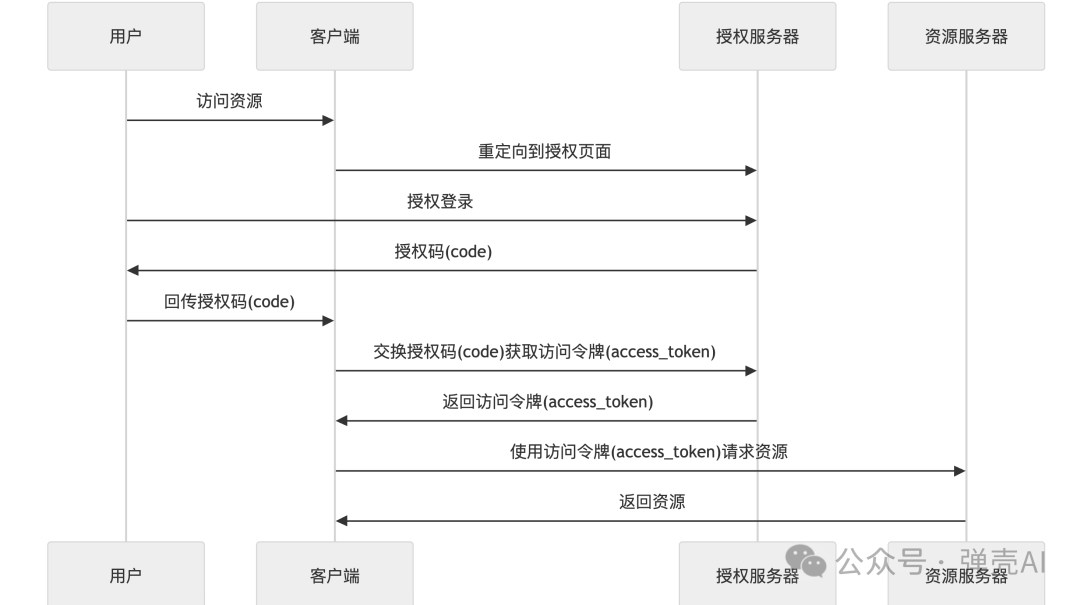

智能体根据要求生成了一个详细的流程图，效果还不错！
