什么是RCT实时时钟？(STM32中RTC时钟源)

什么是RCT（Real Time Clock，实时时钟）?

一、RTC时钟简介

RTC（Real Time Clock，实时时钟）是指安装在电子设备或实现其功能的IC（集成电路）上的时钟，一般会是集成电路，因此也称为时钟芯片。

RTC是个独立的定时器，他的实质是一个掉电后还继续运行的定时器。

二、为什么我们需要这样一个单独的RTC？

原因是CPU的定时器时钟功能只在“启动”即“通电时”运行，断电时停止。如果时钟不能连续跟踪时间，则必须手动设置时间。

RTC有一个与电脑单独分离的电源，如纽扣电池（备用电池），即使主机电源关闭，它也保持滴答作响，随时可以实时显示时间。然后，当计算机再次打开时，计算机内置的定时器时钟从RTC读取当前时间并显示。由于纽扣电池相对便宜且使用寿命长，因此RTC可以以极低的成本运行。

三、RTC（Real Time Clock）的原理和机制

RTC基本上由晶体振荡器和振荡器电路组成。这种晶体单元是石英，具有在施加电压时高速振动的特性。

振动频率越高，计时精度就越高，但由于RTC不需要达到很高级别的规格，所以大约是32.768kHz，月差（一个月偏差多少）在1分钟之内。这种振动被振荡电路转换成时钟信号，时间显示在显示器上。该RTC可以安装在CPU的主板上，也可以安装在外部IC上。

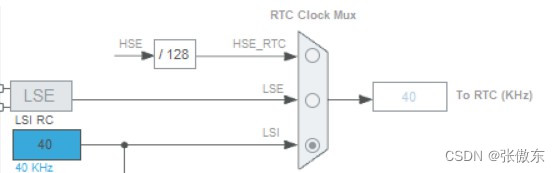

单片机中一般也会只用RCT实时时钟，例如，在STM32中使用的RTC时钟源可以是外部低速时钟（LSE），频率一般也为32.768kHz；内部低速时钟（LSI）和外部高速时钟（HSE）的128分之一。

四、RTC（实时时钟）的特点和应用

RTC的特点首先是低功耗。另外，晶体单元具有比较优良的频率温度特性，即使环境温度变化，频率也很稳定。
