1、简介

实时时钟（RTC）常用于日历时钟和低功耗应用中的唤醒。在使用外部低速晶振的条件下，RTC可以在所有的低功耗模式下正常工作，因此常用于实现芯片的低功耗唤醒。

RTC电路分属于两个电源域，可以看到一部分位于备份域当中，该部分包括一个32位的累加计数器、一个闹钟、一个预分频器、一个分频器以及RTC时钟配置寄存器，因此当RTC在系统复位或者从待机模式下被唤醒时，其设置和时间都会保持不变。另一部分位于VDD电源域当中，该部分只包括APB接口和一组控制寄存器。

2、主要特性

32位可编程计数器，用于计数运行时间。

可编程的预分频器：分频系数最高可达 $2^{20}$

独立时钟域：PCLK1时钟域、RTC时钟域（该时钟必须比PCLK1时钟至少慢4倍，是为了确保即使在电池供电下，RTC仍然能稳定工作，并有足够的精度来维持定时任务，同时不会因为高频率而导致不必要的能量消耗。如果PCLK1时钟发生异常或降频，RTC则依然能正常提供基本的时间服务）。

RTC时钟源：HXTAL时钟除以128、LXTAL振荡电路时钟、IRC40K振荡电路时钟。

可屏蔽的中断源：闹钟中断（是一种预定的事件，通常用来唤醒睡眠中的设备，执行定时任务，或者作为某个特定操作的触发信号）、秒中断（为周期性中断或计时中断，每过一秒就会发生一次，主要用于精确的时间同步，比如定期刷新数据或更新计数器）、溢出总断（当RTC内部的计数器达到最大值并重新初始化时，会产生溢出中断。这表明一段计时周期已经过去，可以用来检测时间流逝，例如在定时器应用中，当计数器超过设定值后就可能引发中断，以便处理新的定时任务）。

3、功能

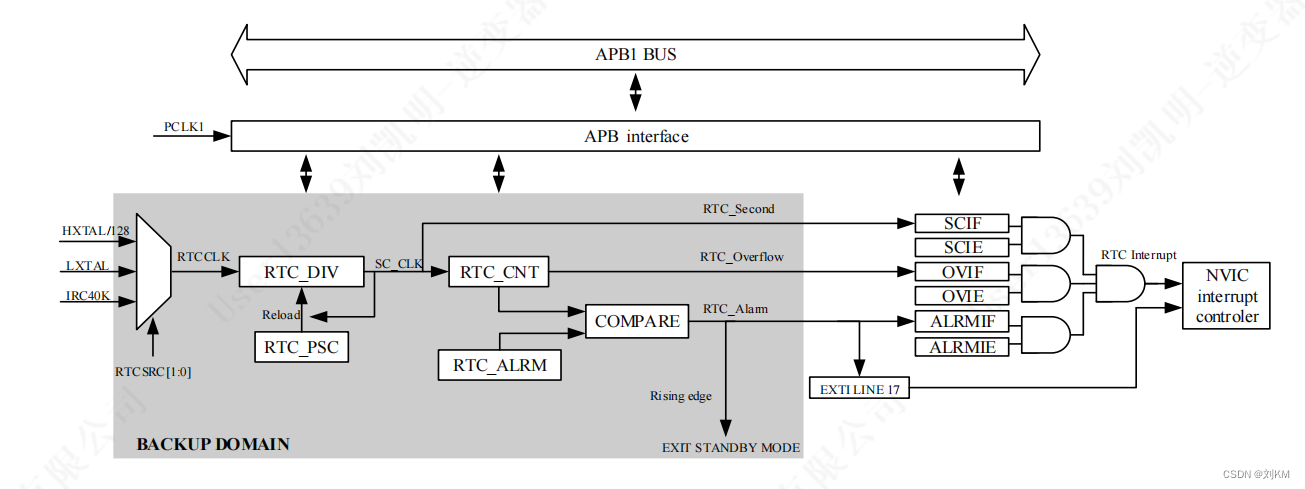

RTC电路主要包含两个部分，位于PCLK1时钟域的APB接口和位于RTC时钟域的RTC内核。

APB接口和APB1总线相连，包含一组寄存器，可以通过APB1总线进行读或写。

RTC内核主要包括两个模块，其一是RTC预分频模块，用于产生RTC时间的基准SC_CLK，如果对RTC_INTEN寄存器进行秒中断位使能，RTC会在每个SC_CLK上升沿产生一个秒中断。另一个模块是一个32位可编程计数器，这个计数器的数值可以被初始化为当前系统时间，，如果对RTC_INTEN寄存器进行闹钟中断位使能，RTC会在系统时间等于闹钟时间（存储在RTC_ALRMH/L寄存器）时产生一个闹钟中断。
