VGA原理及时序分析

本文所引用的资料均来自网络，对应链接及资料名称均在文章下方参考资料处，如有侵权请及时联系进行删除。

０、VGA简介

　　VGA（Video Graphics Array），即视频图形阵列，是一种使用模拟信号进行视频传输的标准协议，由 IBM 公司于 1987 年推出，因其分辨率高、显示速度快、颜色丰富等优点，广泛应用于彩色显示器领域。

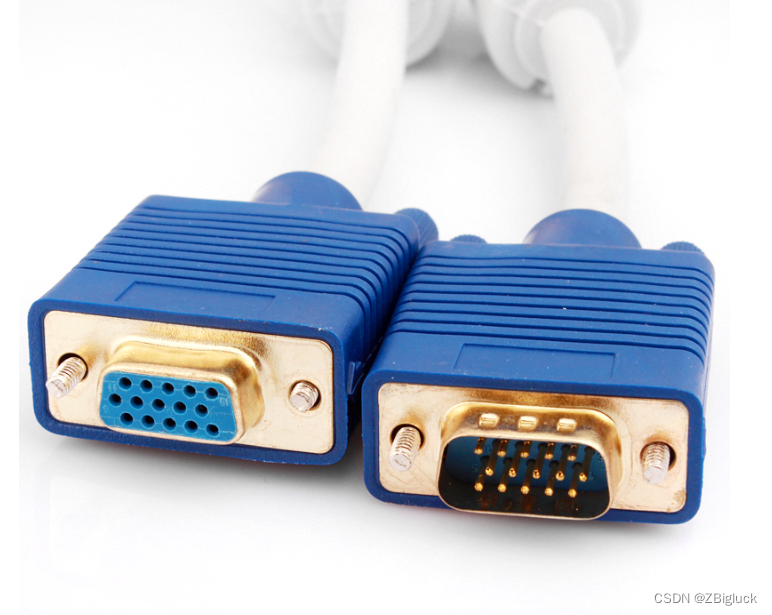

　　VGA接口样式如图：

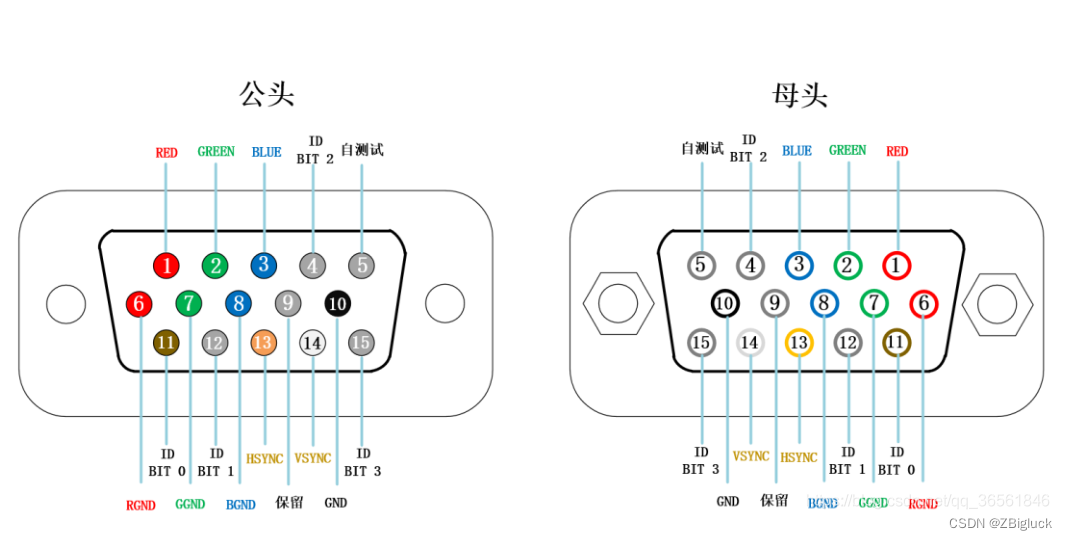

　　VGA 接口管脚如下图：

　　VGA 接口共有 15 个引脚，分为 3 排，每排各 5 个， 按照自上而下、从左 向右的顺序排列。其中第一排的引脚 1、2、3 和第三排的引脚 13、14 最为重要。 VGA 使用工业界通用的 RGB 色彩模式作为色彩显示标准，这种色彩显示标准是根据 三原色中红色、绿色、蓝色所占比例多少及三原色之间的相互叠加得到各式各样的颜色。下表为引脚说明：

引脚号	描述
1、 2 、3	VGA 接口中负责传输三原色的传输通道。要注意的是，这 3 个引脚传输的是模拟信号
13、 14	行场同步信号，这两个信号，是在 VGA 显示图像时，负责同步图像色彩信息的同步信号
5、9
