操作流程
1-点击File下的Open找到对应要修改的原理图库文件，原理图库文件的后缀名是SchLib。
图： AD09界面
图： AD18界面
2-选择要修改的原理图库文件，电机打开。
图： AD09界面
图： AD18界面

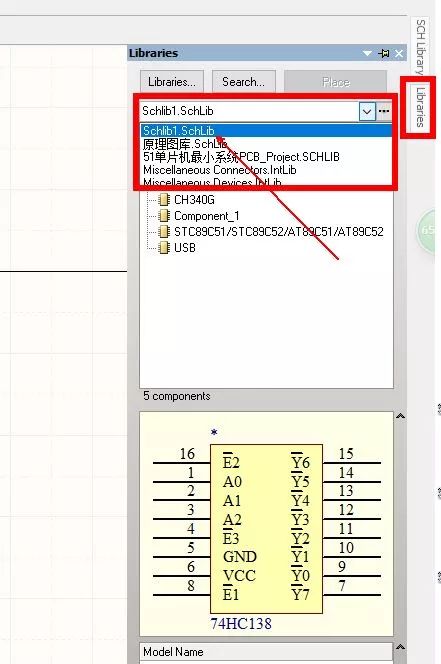

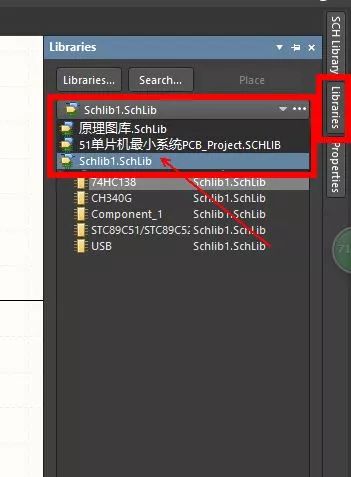

3-在右侧的Library标签下，选择对应要修改的库，本例选择Schlib1.SchLib。
图： AD09界面
图： AD18界面

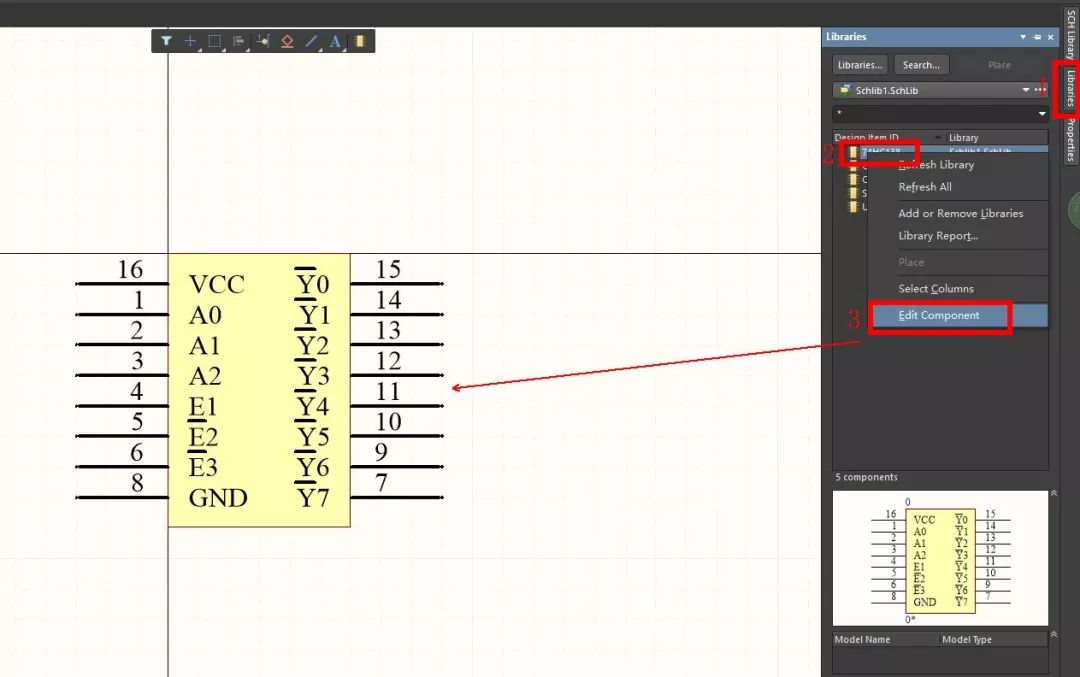

4-选择后，在右侧Library中，Schlib1.SchLib原理图库的器件列表中，选择要修改的器件，右键选择Edit Component。
图： AD09界面
图： AD18界面

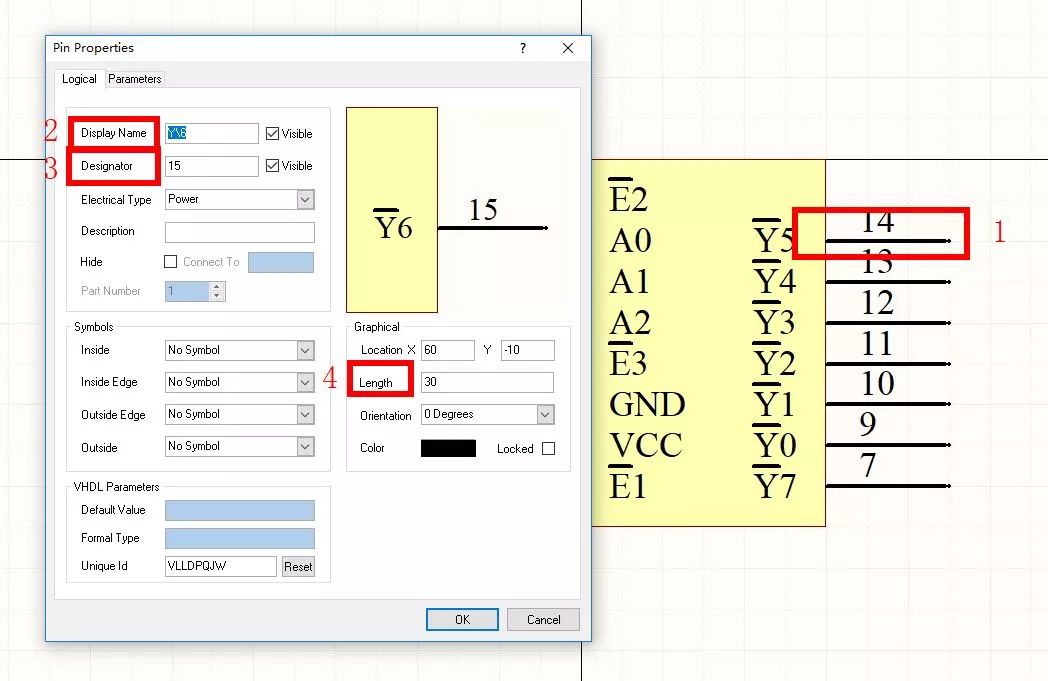

5-在图纸上双击引脚，弹出引脚参数设置窗口，2为引脚名称设置，3为引脚编号设置，4为引脚长度设置。
图： AD09界面

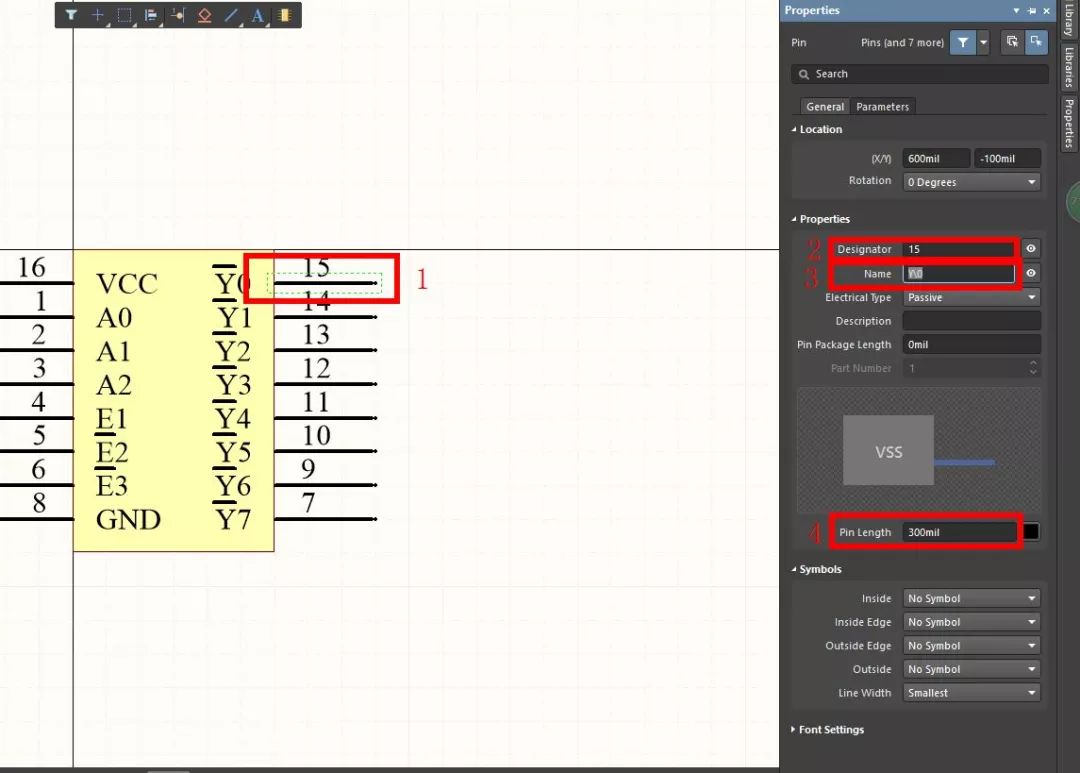

AD18双击引脚后，在右侧Library中进行引脚参数设置，2为引脚名称设置，3为引脚编号设置，4为引脚长度设置。
图： AD18界面
