AD21原理图----图纸修改、栅格设置、元器件(添加库、元器件属性)

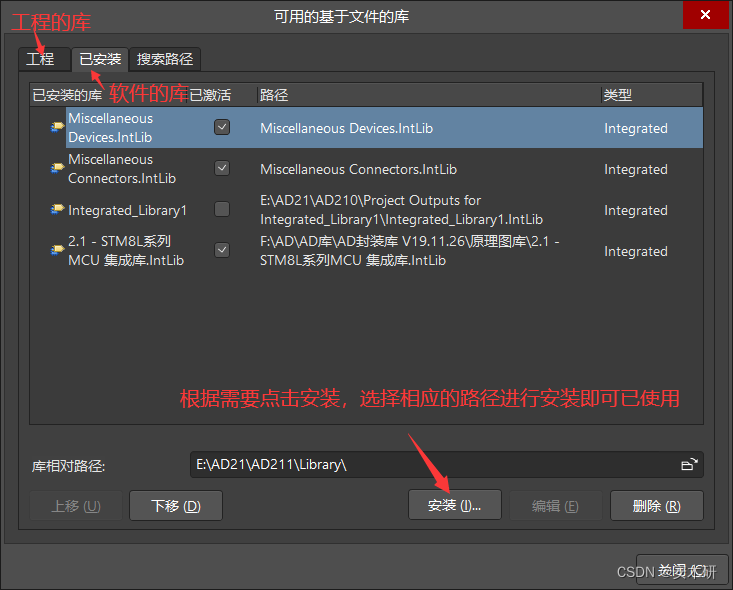

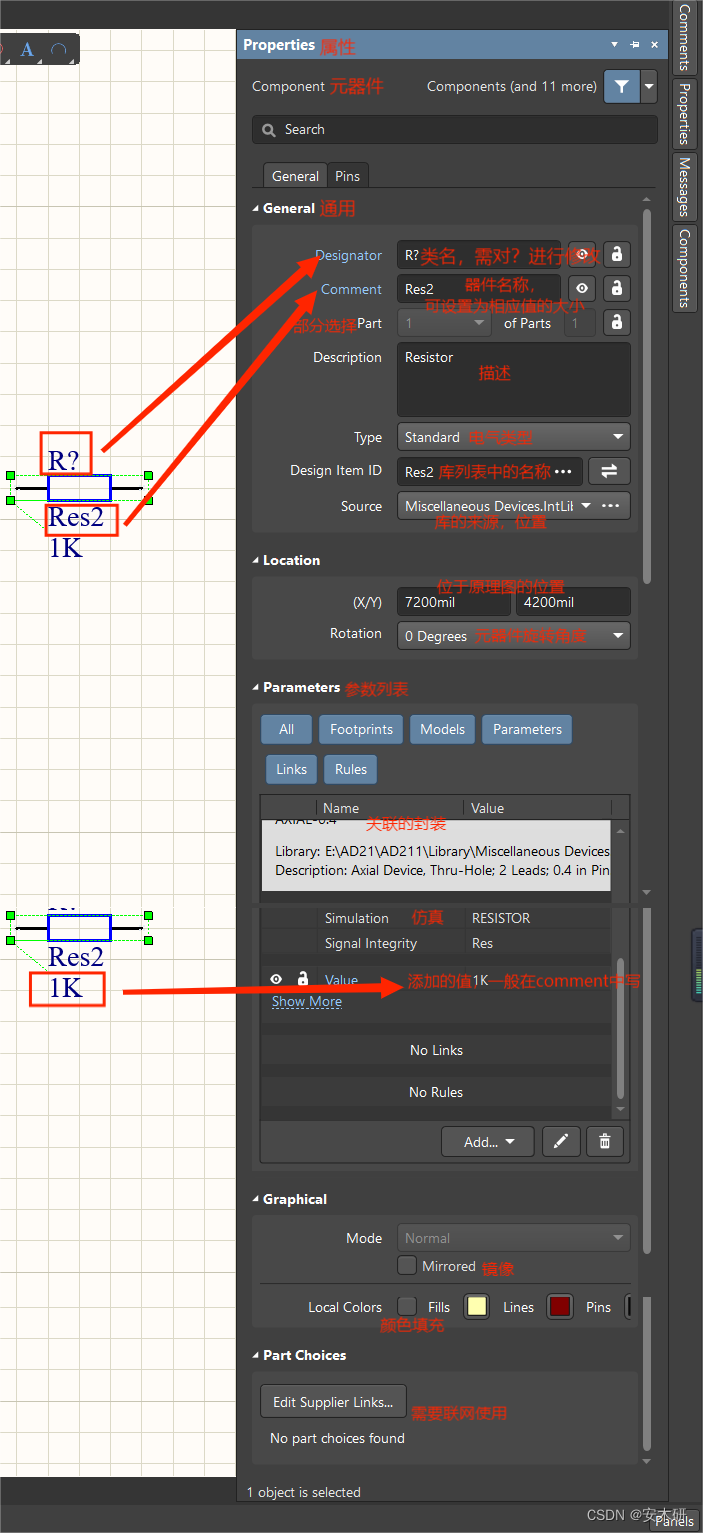

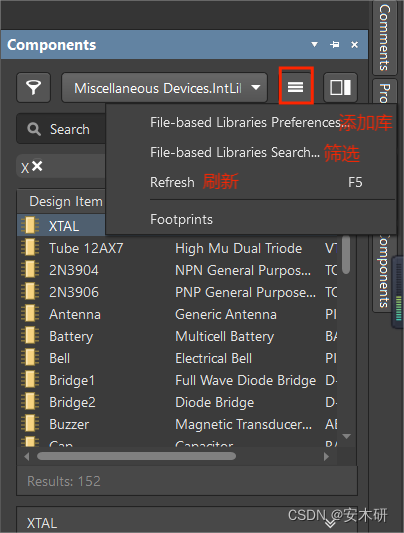

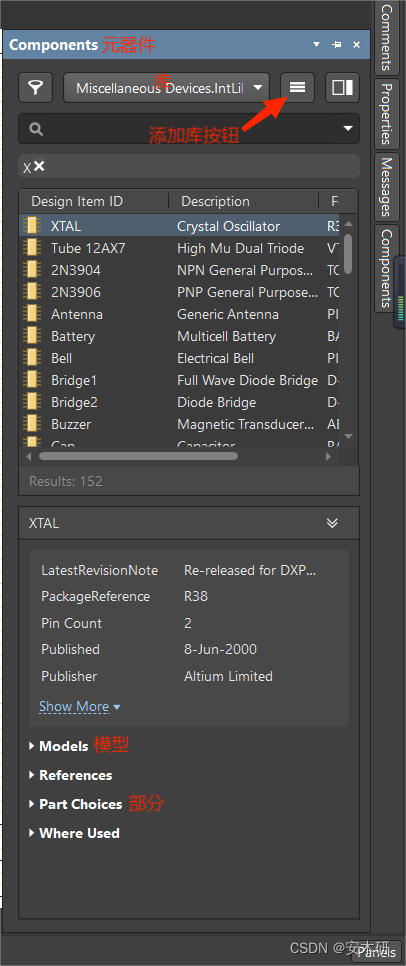

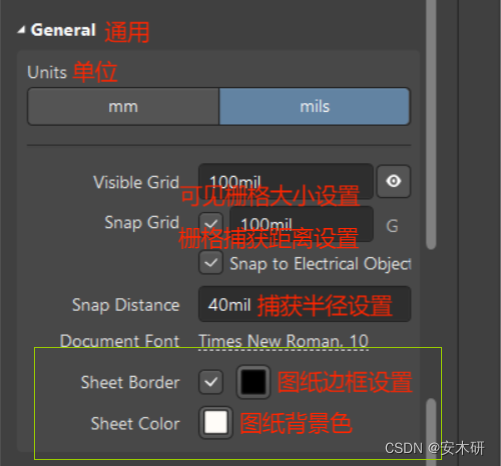

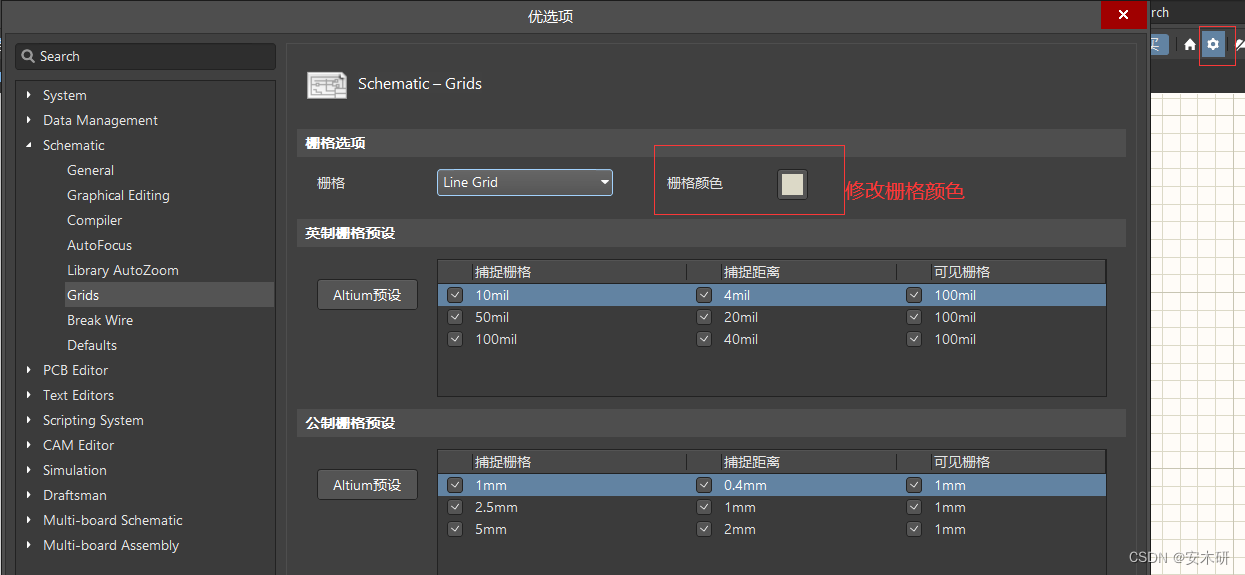

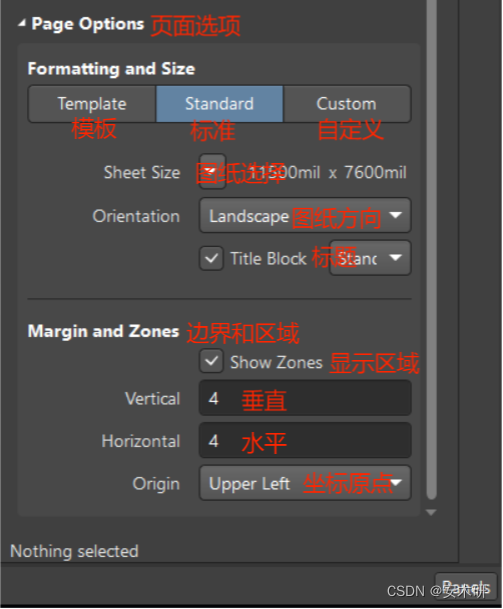

这篇文章详细介绍了如何进行图纸修改,包括调整尺寸、背景色和边框,以及在总图1中的栅格设置,如颜色、单位和捕获参数。此外,还阐述了元器件库的管理,包括如何添加库和进行库安装步骤,以及探讨了元器件的属性设置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

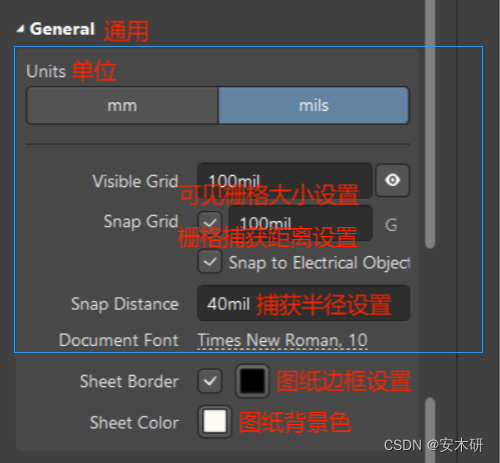

### 如何在 Altium Designer 17 中调整原理图栅格 在 Altium Designer 17 中,调整原理图栅格是一项常见的操作,用于优化元件布局和连线精度。以下是关于如何设置原理图栅格的具体说明: #### 原理图栅格的作用 原理图栅格定义了设计对象(如元器件、网络标签等)可以放置的位置间距。合理配置栅格有助于提高设计效率并增强可读性。 #### 设置方法 要更改原理图中的栅格设置,在 Altium Designer 的界面中可以通过以下方式实现: - 打开目标原理图文件。 - 使用快捷键 `G` 或通过菜单栏选择 **Design → Sheet Options** 来访问页面选项对话框[^2]。 - 在弹出的 **Sheet Options** 对话框中,切换到 **Grids** 标签页。 - 在此标签页下可以选择不同的网格类型(Visible Grid 和 Snap Grid),分别对应显示网格和捕捉网格。 - 显示网格(Visible Grid)决定了屏幕上可见的网格线间隔。 - 捕捉网格(Snap Grid)控制鼠标拖动时的设计对象对齐位置。 - 修改所需的数值后点击确认即可应用新的栅格设置。 对于更精细的操作需求,还可以自定义单位以及启用辅助功能来进一步完善工作环境配置[^3]。 ```python # 示例 Python 脚本展示如何批量修改多个文档的栅格参数 (伪代码示意) for document in documents: if isinstance(document, SchematicDocument): grid_settings = document.get_grid_options() new_visible_value = '0.1inch' # 设定新值 new_snap_value = '0.05inch' grid_settings.set_visible(new_visible_value) grid_settings.set_snap(new_snap_value) document.apply_changes(grid_settings) ``` 以上脚本仅为概念演示用途,并不适用于实际运行于 AD 平台之上;具体 API 实现需参照官方开发指南完成自动化任务处理流程。 #### 注意事项 当调整栅格尺寸时应考虑当前项目规模与复杂度,过密或过疏都可能带来不便之处。建议保持一致性的原则以便后续维护管理更加便捷高效[^4]。
