AD如何修改原理图封装库路径？（如何把原理图所有指定元器件/比如：电容0805封装改成0603封装？）

最新推荐文章于 2025-03-03 10:54:53 发布
最新推荐文章于 2025-03-03 10:54:53 发布
阅读量1.5k 收藏 6
点赞数 3
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2402_84069492/article/details/138409823
版权
本文详细指导如何在原理图中添加缺失的PCB库、更改电容封装并添加新封装。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

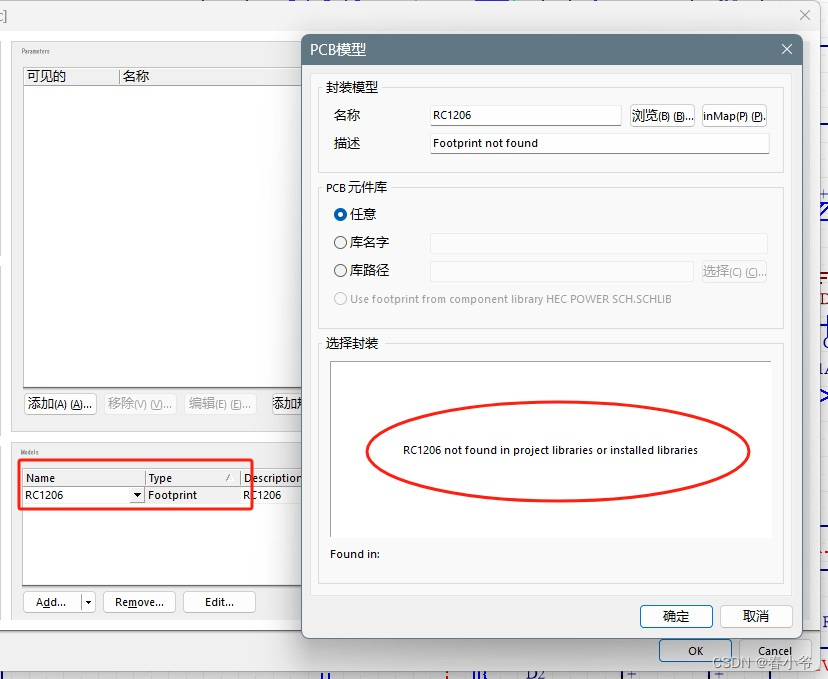

1、原理图匹配了封装，但没有这个PCB库，该如何添加对应的库进去自动匹配封装？

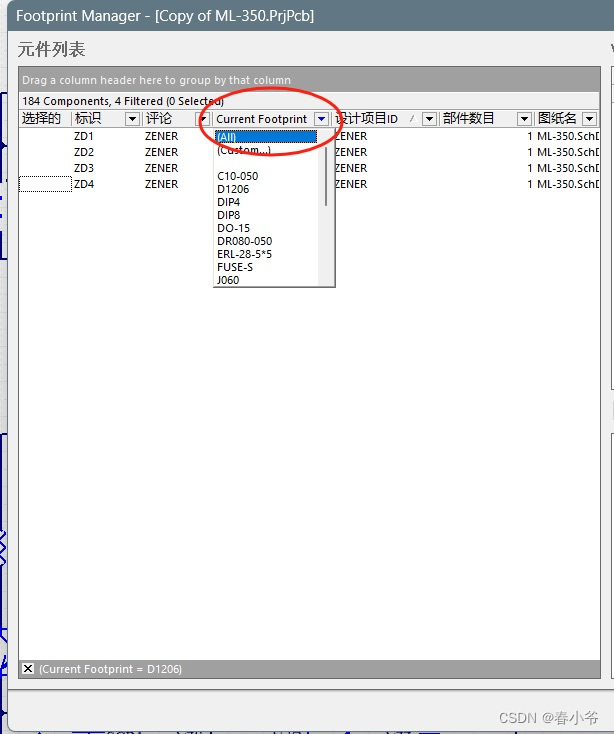

4ad6185670c1442081ec2c6890c4dae2.png工具T➡️封装管理器G➡️选择All

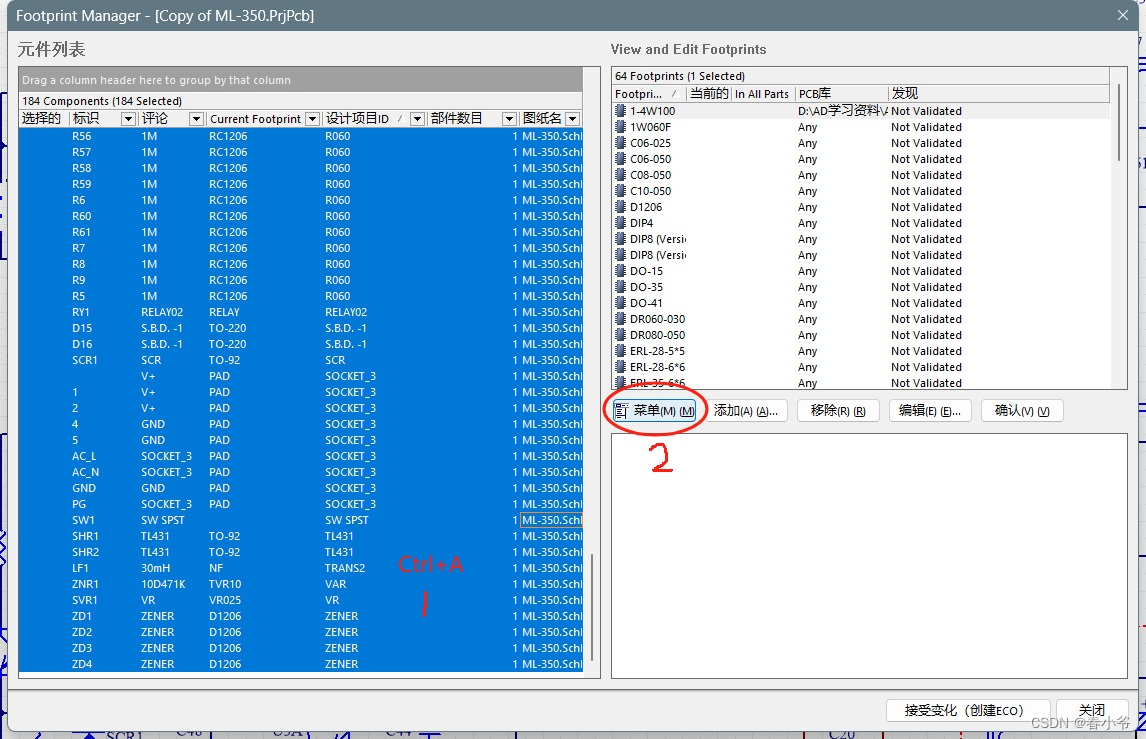

➡️Ctrl+A全选➡️菜单➡️更改PCB库

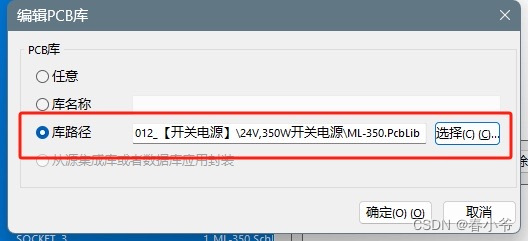

➡️弹出对话框：选择对应的封装库➡️确定

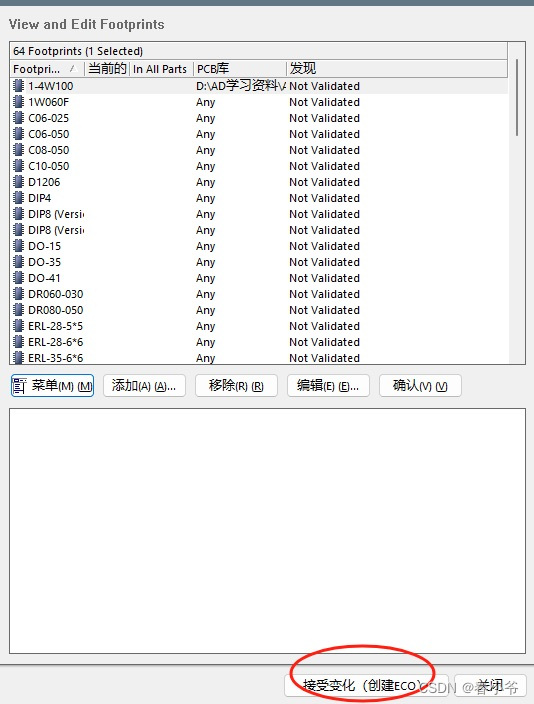

 ➡️弹出对话框➡️生效更改➡️执行更改
