【项目实践】充电台灯电路拆解

前言

  记得还是在大一开学的时候买了一个充电台灯，没想到只用了一个多学期就报废了，插上电源灯也不亮，之后一直放在宿舍闲置了，最近收拾宿舍翻到这个台灯，于是手痒想拆解一下这个台灯，以下是这个下午的实践记录。

电路分析

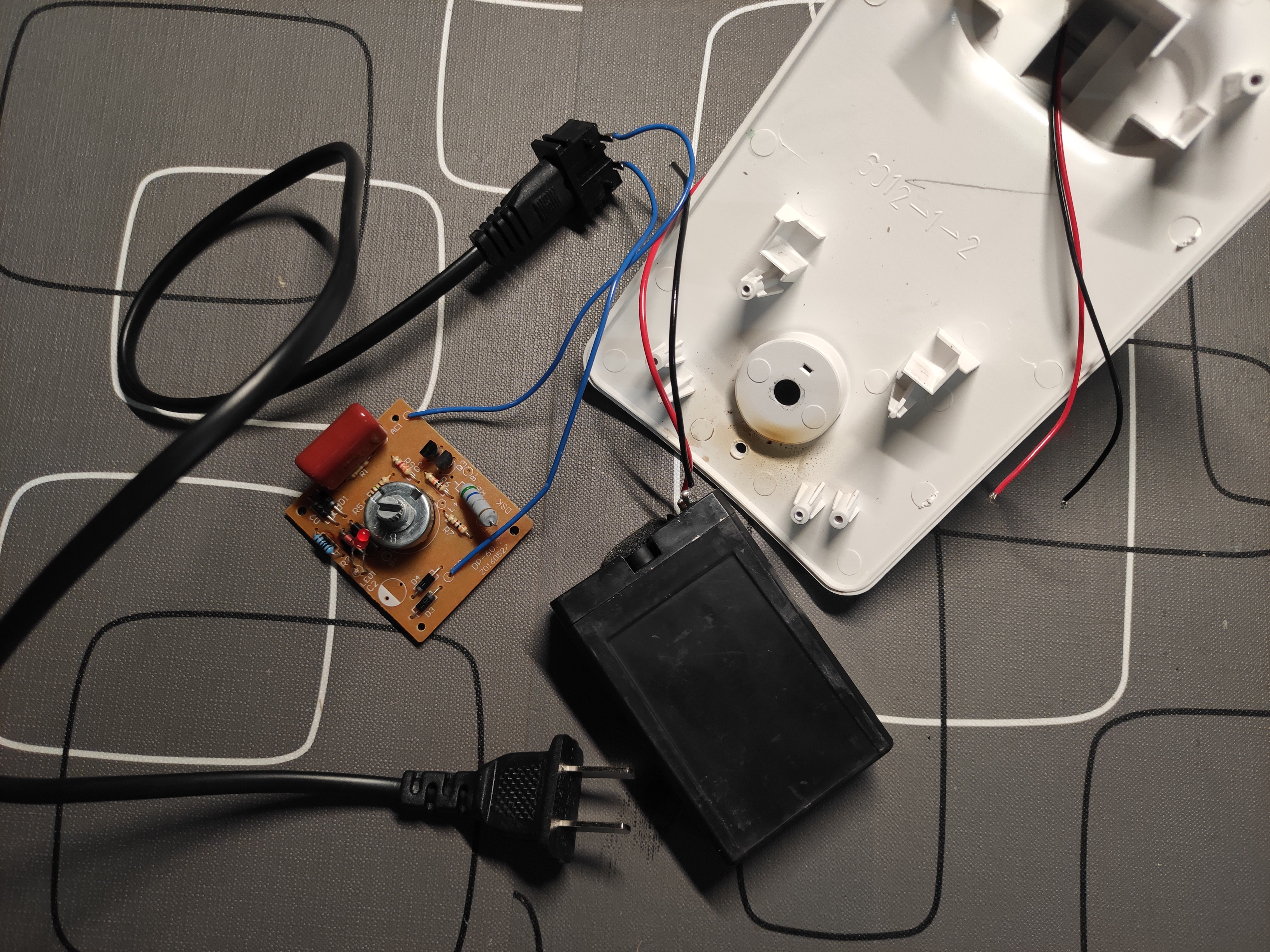

  将台灯底座拆开来之后，发现里面的结构很简单，就是一块电池和一块电路板，如下图所示。

有一点我做得非常有问题，那就是没有一开始就测量或去了解电池的电压，即了解负载的范围，而是想当然地按照自己的想法推理，结果在使用过程中，电池急剧发热，最后发现电池完全不能输出电压（不确定电池是不是今天烧坏的还是之前就不行，但无疑这样的操作加剧了它的“死亡”），这一点需要警醒！！！

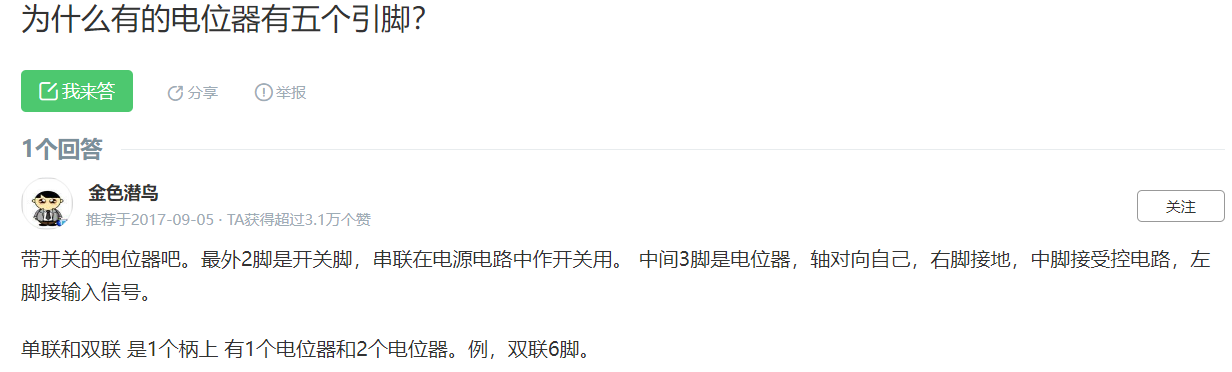

  另外，电路板上最显眼的那个旋钮就是一个旋转式的电位器，但是特殊之处在于这个电位器是带开关的，因此它有5个引脚，这也就是为什么旋钮往左拧到底可以听到咔哒的声音，那就是开关断开的声音。

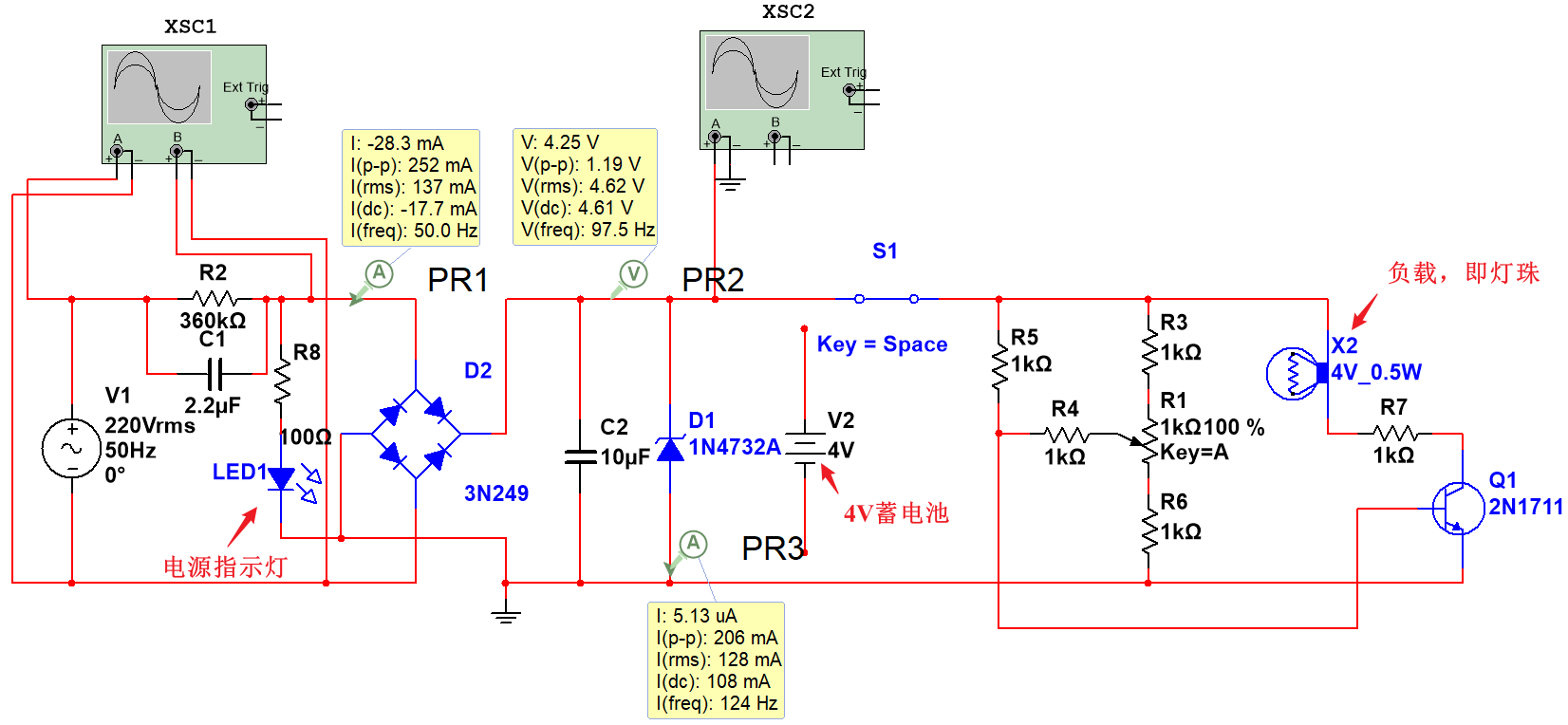

  由于这个电路板虽然布局杂乱（估计是怕被人抄板吧），但布线比较简单，于是还是花了一点时间把它的电路图复原出来了，如下图所示。

整体分析

  其实一开始我对这个电路很懵逼，甚至整流桥都没整明白（感觉布局就是刻意打乱的），但是参考了一些大佬的总结，最后终于弄懂了这个电路板上的电路。

附：两个参考链接：

• 两款简单的充电式LED台灯
• 阻容降压电路原理及参数分析

  这个电路最复杂的地方莫过于那个阻容降压电路，之前确实没接触过，感觉很神奇，通过仿真确实可以得到一个5V左右的稳定直流电。具体的分析过程参考上面第二个链接，讲得非常详细。
  降压完成后，首先是给蓄电池充电，4V的铅酸电池，一般的充电电压为5V。如果开关闭合的话，那就再给负载供电，而负载是通过电位器实现不同的电阻分压并利用三极管的电流放大作用来驱动负载，即灯珠，使台灯亮起。所以总的来说这个电路还是比较简单的，由此可见它的电路方面的成本也非常低。

元器件分析

  电路虽然不复杂，但是元器件部分还是不简单的。首先是整流桥，这个采用的是1N4007，其反向电压可达1000V，完全能够满足其整流需求。然后是稳压管，这个可能是最为重要也是最容易坏的元器件了，因为如果输入电压波动或者出现电流尖峰，很有可能就会烧坏这个稳压管。而我在拆开这个台灯时就发现稳压管已经碳化了。因此就存在一个很尴尬的问题——我不知道原来的稳压管型号是啥，只能按照电路原理来推断，这里选择的是1N4732，稳4.7V，其稳压电流额定电流$I_{ZT}=53mA$，最大电流$I_{ZM}=193mA$，而我仿真的结果显示其电流为137mA，理论上应该是能用的，但是试验发现焊上一个稳压管之后，前1min可能输出的是5V，后面就开始输出1-2V了，也不知道为啥。

附：

• 稳压管Ir、Izt、Izk、Izm释义
• 1N4732_Datasheet
• D965 - NPN三极管
