【STM32】启动配置和自动串口下载

0 前言

  最近在研究STM32时，在下载程序时遇到了一些问题，在查找相关资料并结合自己的实践后，突然发现自己之前对STM32程序下载和启动配置等理解存在较大的误区，特写篇文章记录一下。

1 启动配置

  相信很多人学习STM32都会接触这张启动配置的图：

从画红线的部分可以了解到，当芯片复位之后，系统时钟（SYSCLK）起振，程序从地址0x0000 0000开始运行，在SYSCLK第四个上升沿锁存BOOT的引脚电平，然后决定接下来是从主闪存运行还是系统存储器中运行，也就是PC指针接下来跳转到哪个位置执行程序，0x0800 0000对应主闪存；0x1FFF F000对应系统存储器。

  于是就出现了第一个疑点。网上有很多博客在介绍stm32的启动配置时，都提到stm32内部存储的结构，低地址主要是系统存储区，高地址是主闪存，如下图所示

图片来源：我之前的一篇博客

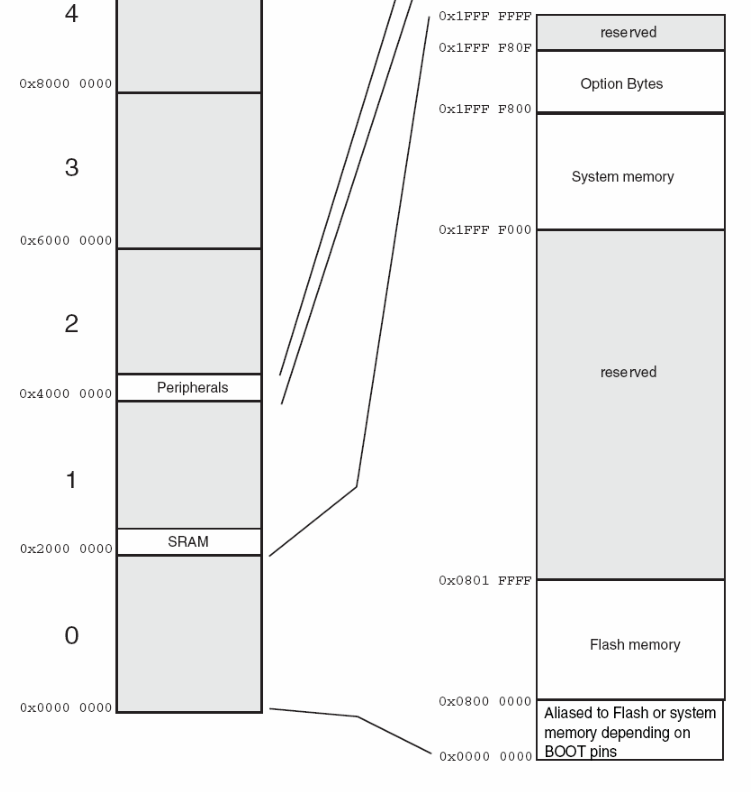

然而，根据STM32的数据手册，其内部存储是这样分布的：

可以看出，实际上系统存储区在高地址，主闪存在低地址，也就不存在所谓的先后执行的顺序关系了，先执行系统存储区，判断有没有下载的请求，如果有则进行下载操作；否则，执行后面的用户程序，这是51单片机特有的启动流程，不要搞混了。在以STM32为代表的ARM单片机中，这两部分的程序实际上是单独存在的，都是死循环的结构，也就是进入到其中一个执行之后，无法自动跳出到另外一个部分去执行，除非更换启动配置然后复位或者是软件内部执行指令跳转。而决定进入哪个死循环的就是初始的启动配置，即初始上电时BOOT引脚的电平。

  所以很显然，最直白的方式就是使用外部编程器/仿真器进行下载，速度快的同时还能进行仿真，此外，不用来回切换启动配置。
  试想一下，如果你使用串口下载，需要哪些步骤，假定起点是芯片正在正常执行程序，然后现在需要更新程序，需要：

• 首先是将启动配置切换到系统存储运行（即BOOT0接1，BOOT1接0），
• 然后复位，
• 再使用串口下载，
• 下载完毕之后，又要把启动配置切换到运行
