LIN协议在汽车电子网络通讯中广泛使用，很多用户在解码LIN协议时，对LIN协议不同版本间的差异不太熟悉，可能导致解码中出现数据长度识别和校验混乱。

LIN协议起源

LIN是面向汽车底端分布式应用的低成本、低速率的串行通信总线，属于局部互联网。

LIN由汽车行业开发，用作经济高效的子总线系统，其属于CAN的下层网络，是SAE规范的汽车A类网络，适用于对总线性能要求不高的车身系统，如车门、车窗、灯光等智能传感器、执行器的连接和控制，LIN实现了一种具有成本效益的智能传感器和执行器的通讯方式。

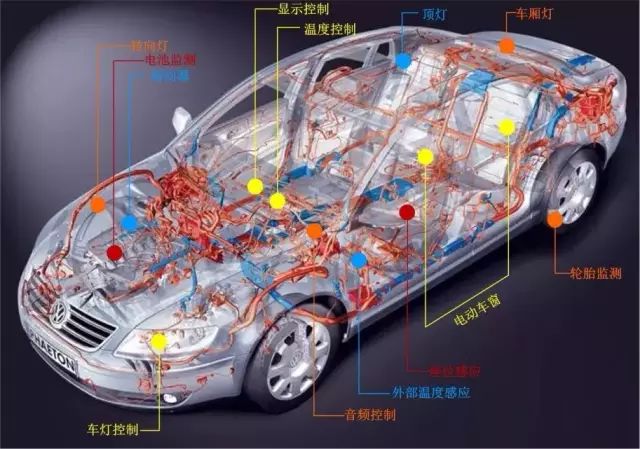

图1 LIN协议在汽车领域的应用

LIN联盟成立于1999年，并发布了LIN1.0版本。最初的成员有奥迪、宝马、克莱斯勒、摩托罗拉、博世、大众和沃尔沃等，如下图2为LIN协议的发展史。


图2 LIN协议发展史

LIN协议的数据帧结
