为何总线“镰刀”波形频频发生?

无论是CAN总线还是485总线，实际应用中经常会出现各种异常，常因总线组网后，波形边沿出现过缓、呈“镰刀”状的现象，导致数据丢失或出错，那么这现象前因后果大家是否真正的了解呢？

案例一

1. CAN总线异常现象

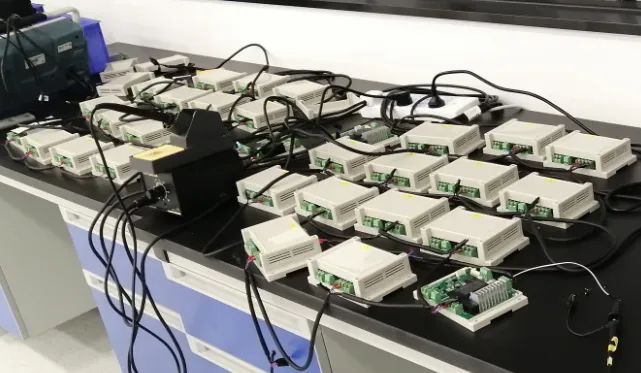

我司某工业机器人客户反馈，使用SM1500的机器人控制板卡，在传输数据过程中出现丢帧的情况，如下图1，客户现场模拟的组网方式为31个节点的手拉手拓扑，通讯波特率为250kbps。图1 现场组网环境

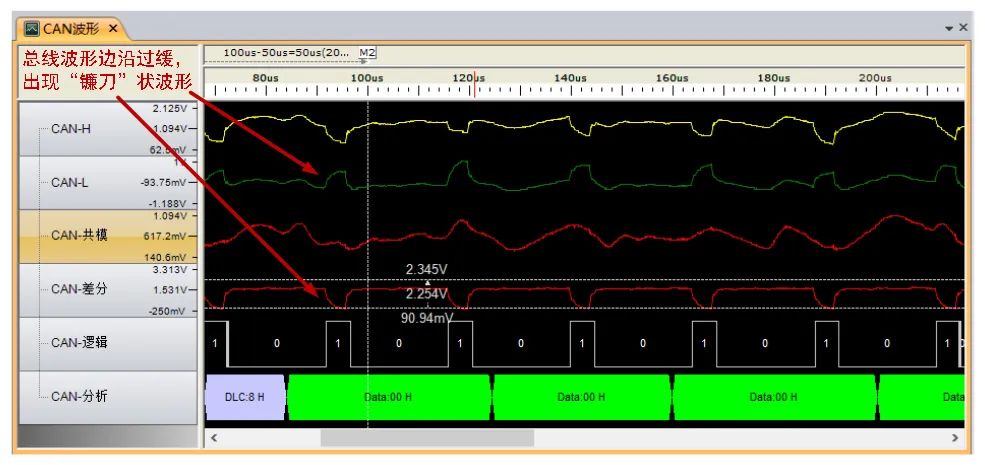

若总线收发器在使用过程中出现异常，一般会先从总线波形着手去分析原因。如图2，为客户组网的简要框图，我司使用CAN分析仪抓取了第31个节点处总线波形，发现波形边沿过缓，出现了“镰刀”状的现象，如下图3。图2 控制板卡组网简要框图图3 CAN总线“镰刀”波形

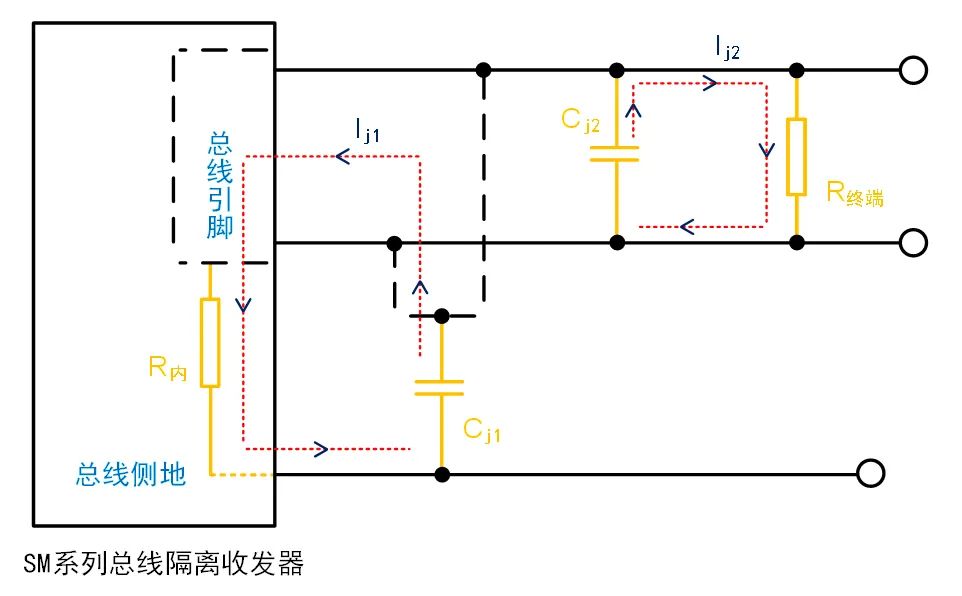

总线波形出现“镰刀”状的现象通常是由于总线上存在过大电容起的，根据电容的充放电时间公式可知t=RC，其中R可看成总线接口内阻与终端电阻，C则是总线上的等效电容。如图4，总线等效电容Cj包括总线引脚对地电容Cj1与总线之间的电容Cj2，当总线电平由高变低时（压差变化），由于电容上的电压不能突变，那么电容Cj会分别通过内阻R内和终端电阻R终端放电。收发器内阻和终端电阻一般固定，当电容过大时，则放电时间变长，从而导致了总线波形边沿变缓。图4 总线等效电容放电原理框图

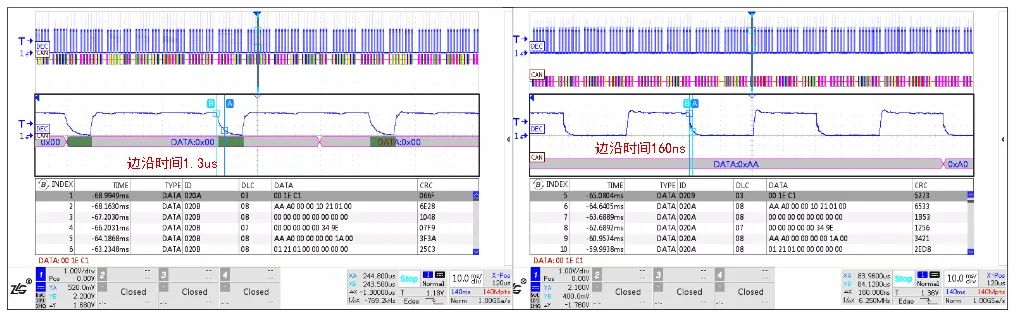

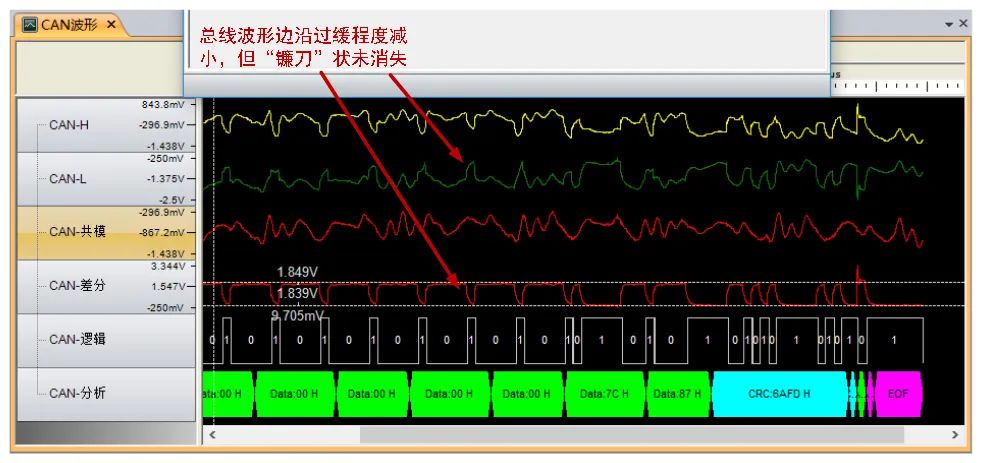

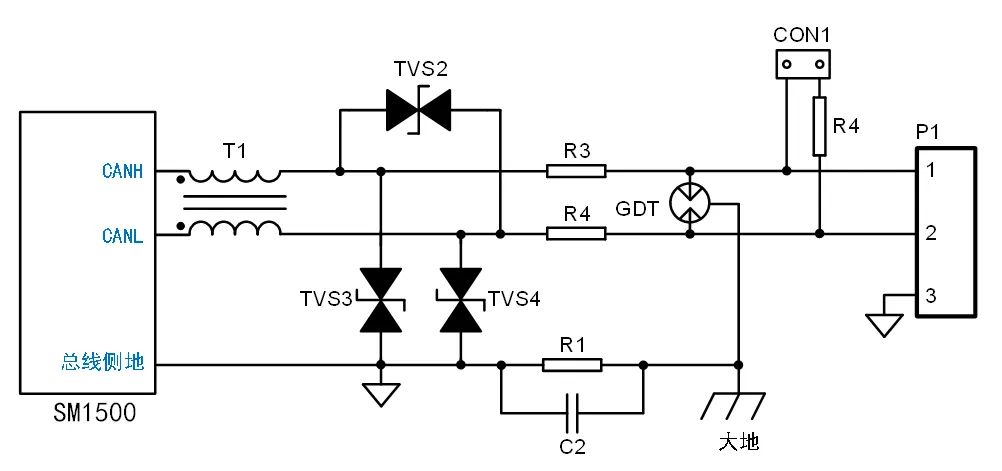

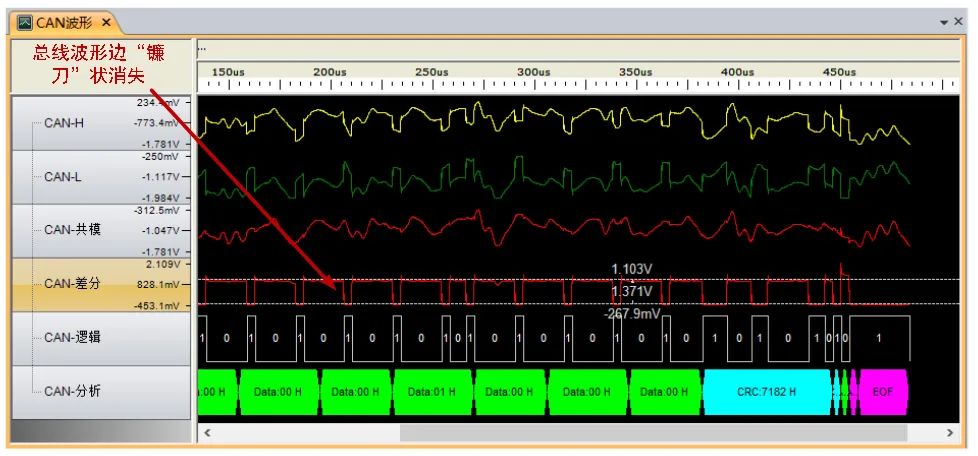

2. CAN接口电路原理与异常分析
