BIM Revit新功能“管线翻弯”一键搞定，MEP工程师的福音来了！

❤-----❤ 又是进步的一天啊 ❤------❤

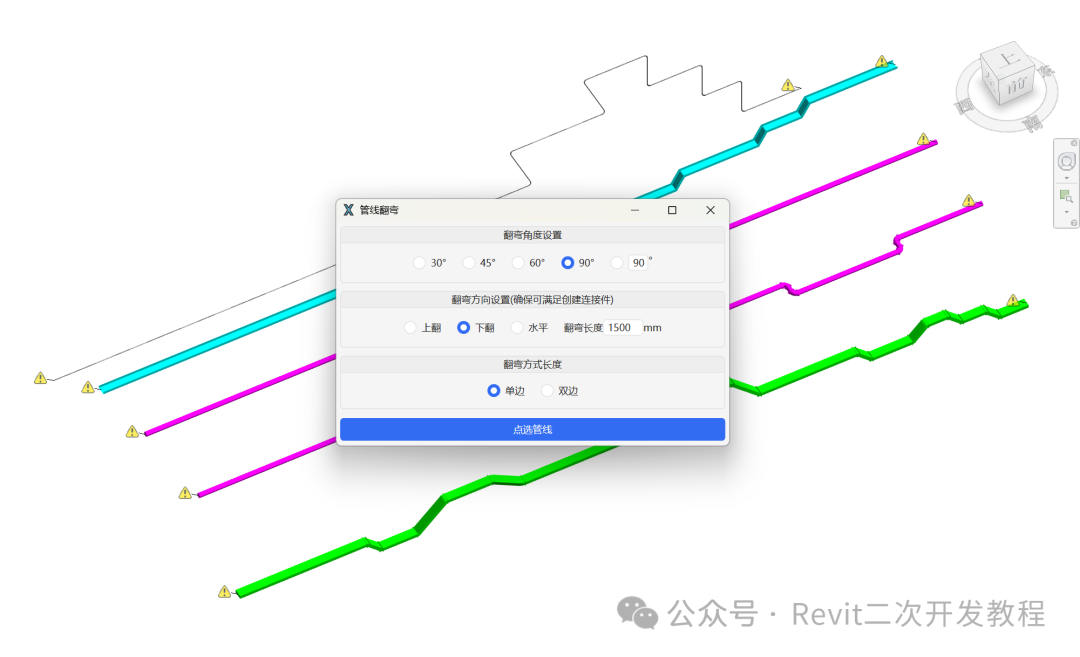

# 简介

🔧 功能亮点抢先看

1. 多角度自由切换

• • 30°、45°、60°、90° 四大常用角度一键选择，还支持自定义任意角度，满足复杂项目需求！

1. 三维方向灵活调整

• • 上翻、下翻、水平三种方向可选，自动避让障碍，确保连接件完美适配！

1. 单边/双边翻弯模式

• • 单点快速翻弯 or 双点精准定位？根据场景自由切换，效率翻倍！

1. 智能长度设定

• • 输入具体翻弯长度，毫米级精度控制，告别手动测算！

1. 全版本兼容

• • 支持Revit 2019-2025，无需担心升级困扰！

🎯 功能诞生故事

一位工程师留言：“每次管线翻弯都要手动计算角度，太耗时了！” 明周立刻响应，6小时火速开发上线！

📖 超详细使用教程

STEP 1：开启神器

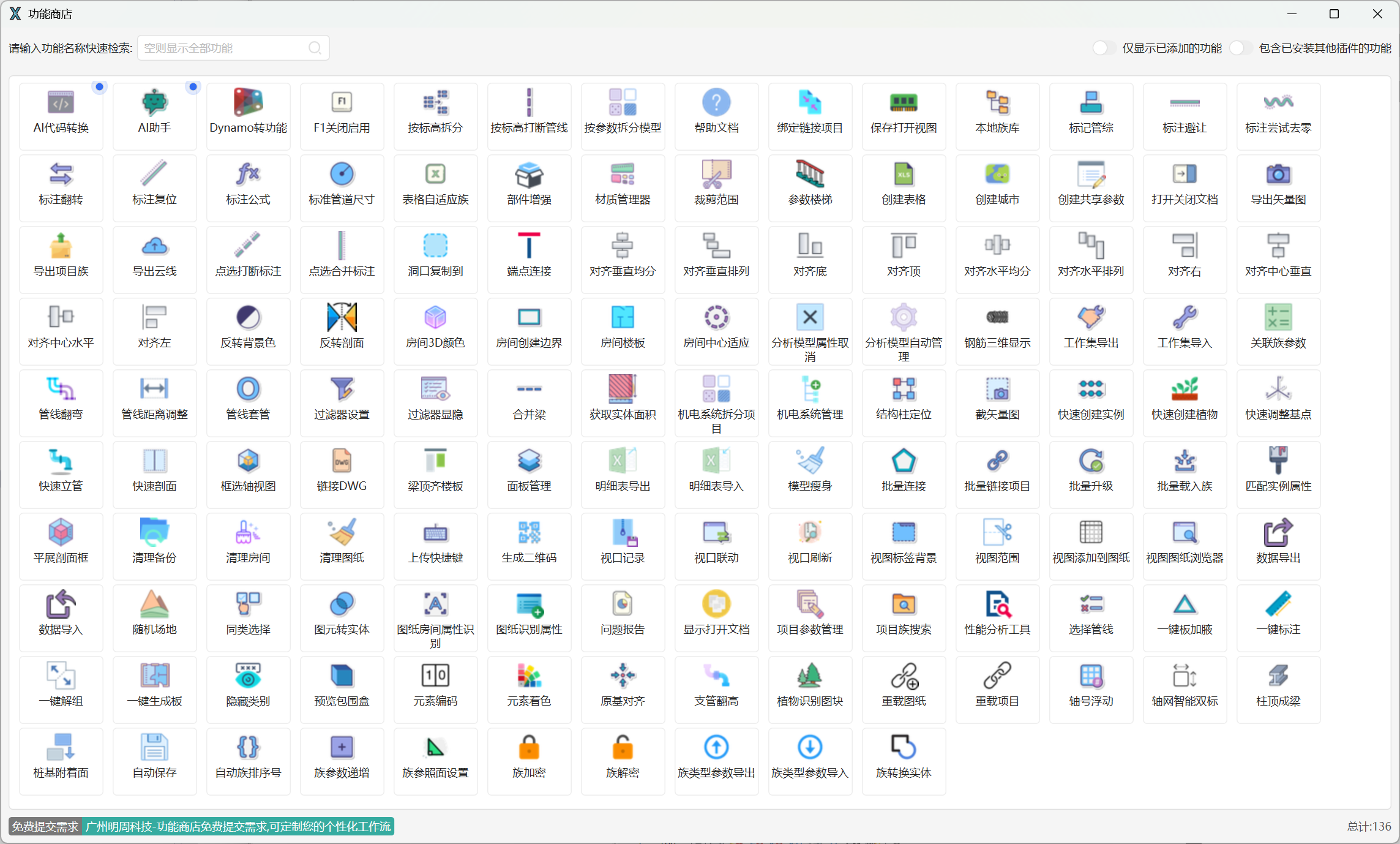

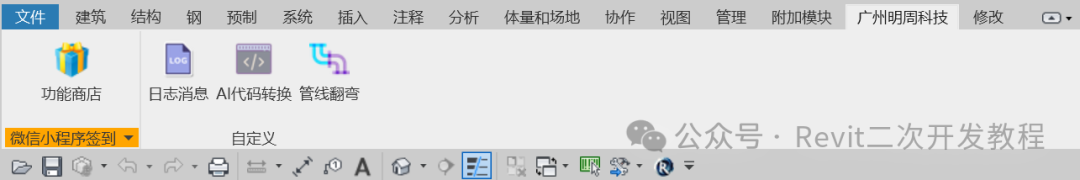

1. 在Revit中点击【广州明周科技】→【功能商店】→ 选择「管线翻弯」

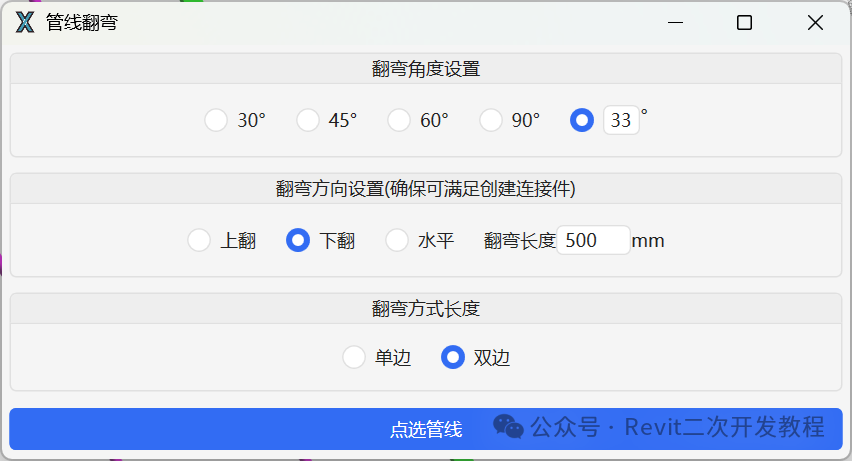

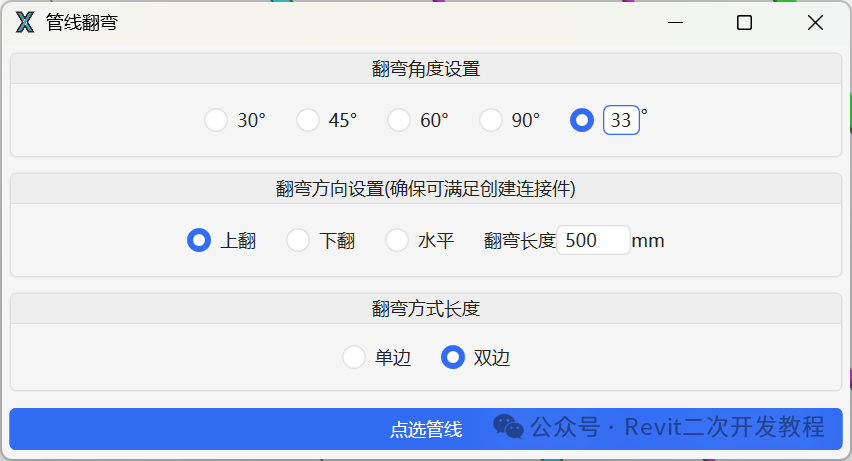

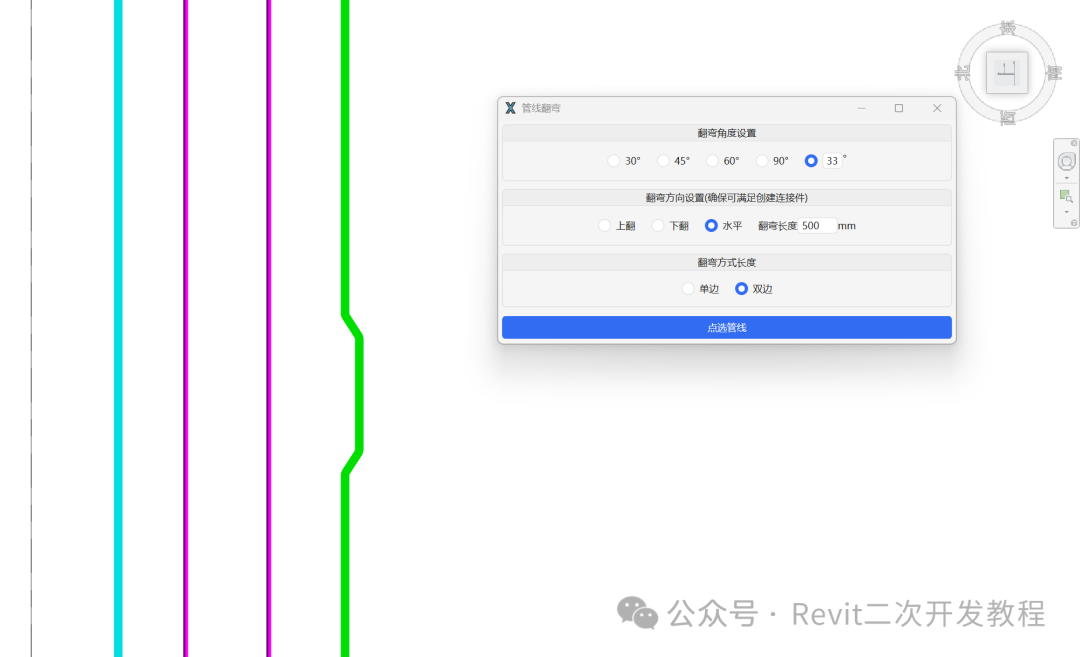

STEP 2：参数设置

• 角度设置
  ✅ 直接点击预设角度 或 在最后选项输入自定义值（如33°）


•

方向选择
🔼 上翻：管道向上避开梁结构
🔽 下翻：避开下方机电管线

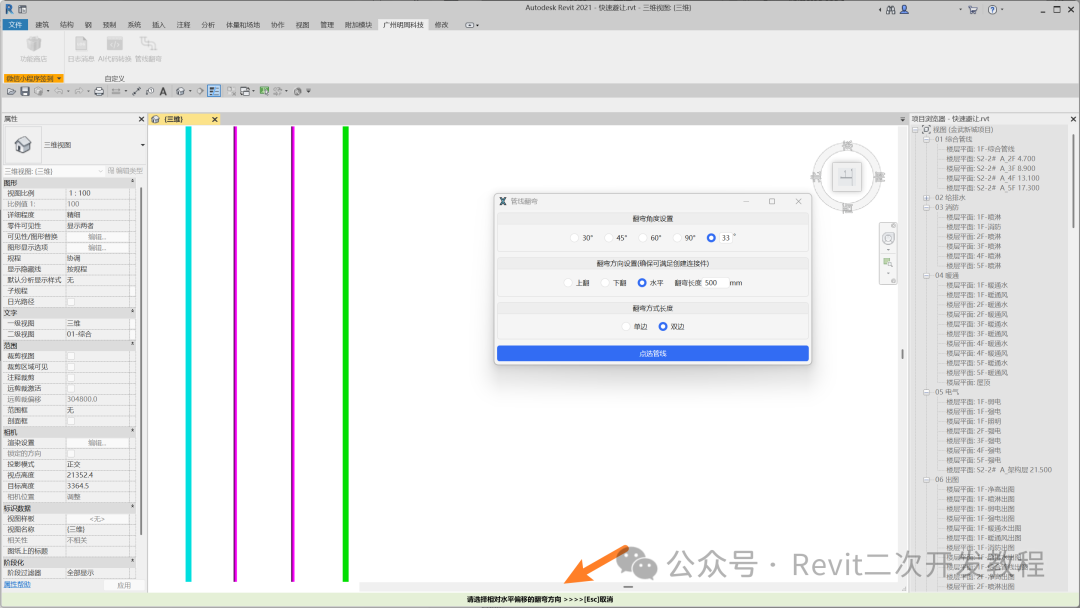

↔ 水平：配合方向点选实现精准偏移

•

• 翻弯模式
  🎯 单边模式：单点快速翻弯，适合紧急调整
  🎯 双边模式：双点精确定位，实现对称翻弯

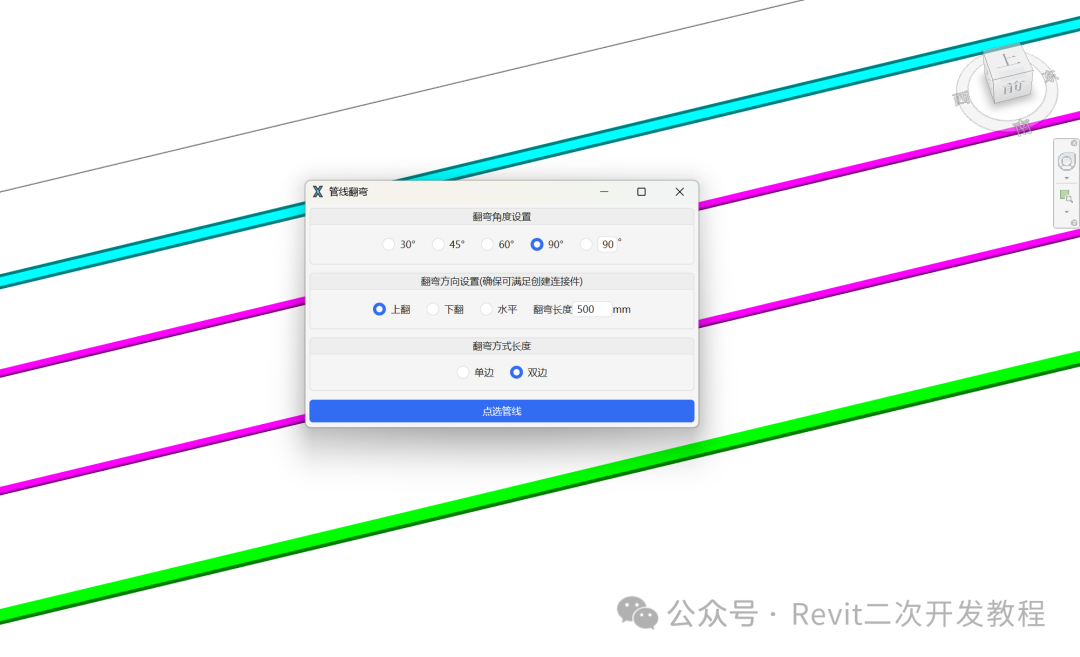

STEP 3：执行操作

1. 点击【点选管线】按钮
2. 单边模式：

• • 点击管线任意位置 → 选择方向参考点（水平方向时需选点）

  •

  • 自动生成带指定长度的翻弯段！

1. 双边模式：

• • 连续点击管线上两个位置 → 自动生成对称翻弯结构
  • 特别适合需要跨障碍物的场景！

  •



⚡ 实战技巧

• 紧急避让：遇到突发碰撞时，用「单边模式+自定义角度」快速解困！
• BIM出图：配合「水平方向+精确长度」保持图纸整洁美观
• 批量处理：VIP会员用户支持连续多次选择管线翻弯,Esc结束，一键完成系列翻弯
• 翻弯长度：这个参数很重要,如果距离太小了无法正确生成弯头连接




❤️ 开发者寄语

“这个深夜爆肝开发的功能，源自一位工程师的咖啡杯边的草稿纸。我们相信，工具的温度在于解决真实存在的痛点。期待你的反馈，让Revit设计变得更优雅！”



# 写在最后 #

粉丝Free提需求！！如果你正在寻找提效的工具，希望这个免费的功能商店能帮到你

如果你对插件开发感兴趣，欢迎与我们交流一起探讨更多Revit使用技巧

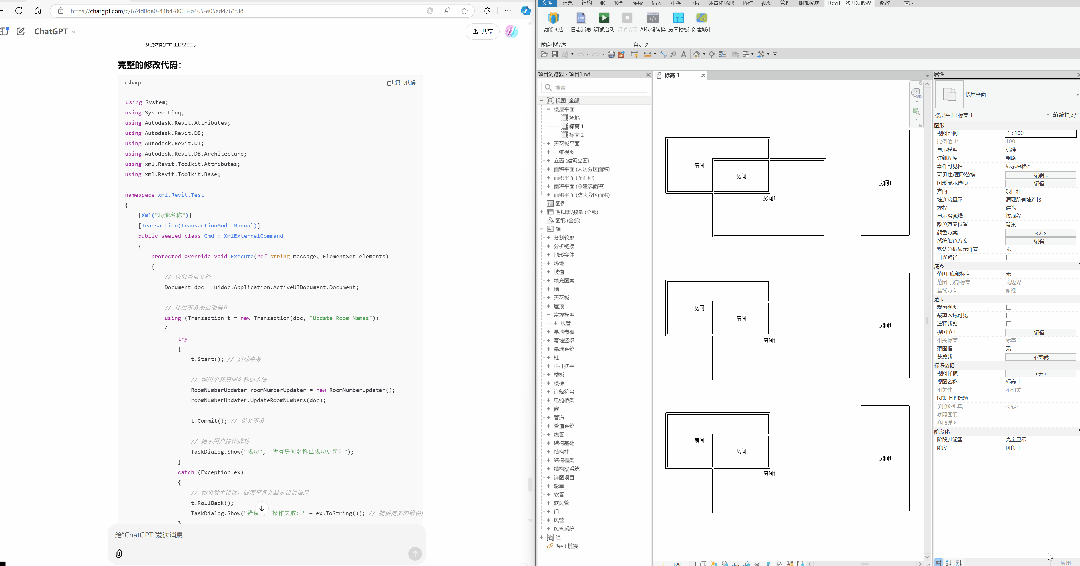

AI一键生成Revit插件功能


欢迎评论区留言交流

Free功能百宝box不断更新中，欢迎粉丝提需求跟建议~


功能↓地址：https://www.zedmoster.cn/download.htm
