试验目的

断路器回路电阻主要取决于断路器动、 静触头的接触电阻, 其大小直接影响正常 运行时的发热情况及切断短路电流的性能, 是反应安装检修质量的重要数据。

试验设备

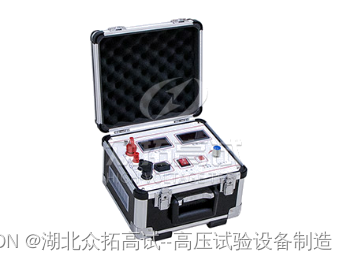

回路电阻测试仪

厂家: 湖北众拓高试代销

试验接线

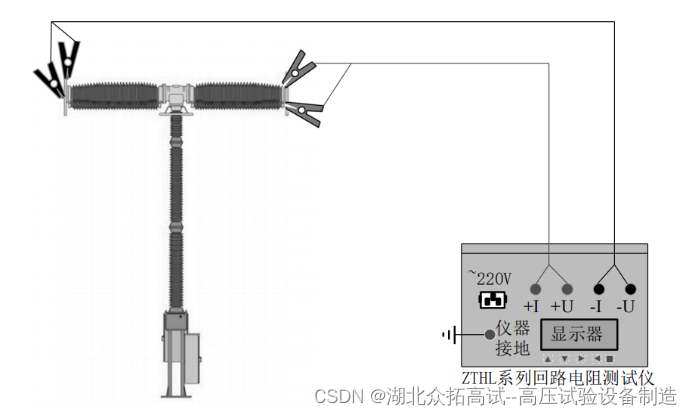

 对于单断口的断路器, 通过断口两端的接线板测量断路器回路电阻。 单断口断路器回路电阻试验接线图如图所示。



对于多断口的断路器, 测量断路器一次主回路的电阻值, 不必对每个断口进行测量。 多断路器回路电阻试验接线图如图所示。



试验步骤

  1. 记录试验现场的环境温度、 湿度。
  2. 连接试验仪器接地线, 确保接线牢固可靠。
  3. 确认断路器是否在合闸状态, 若在分闸状态应先进行合闸操作
  4. 清除被试断路器接线板表面的油漆及金属氧化层后连接测试线。 在断路器高
  5. 处接线前, 应先在接线部位挂设接地线, 然后进行试验接线, 待测试线的仪器端和设
  6. 备端都连接完毕后, 方可取下接地线, 以防感应电伤人。
  7. 确认测试线的电压夹钳和电流夹钳的相对位置, 同根测试线的电压夹钳应更
  8. 靠近断路器断口。
  9. 接通仪器电源, 设置测试参数 (测试电流不小于 100A), 启动测试, 待测试
  10. 完成后读取被测回路电阻值并记录。
  11. 对试验数据进行分析判断, 得出结论。

试验标准

不大于 1.1 倍出厂试验值,且应符合产品技术文件规定值,同时应进行相间比较不应有明显的差别

试验周期

  1. A级检修后。
  2. 必要时

A级检修:电力设备整体性的解体检查、修理、更换及相关试验。

注:A级检修时进行的相关试验,也包含所有B级停电试验项目。

B级检修:电力设备局部性的检修,主要组件、部件的解体检查、修理、更换及相关试验。

注:B 级检修时进行的相关试验,也包括所有例行停电试验项目。
