H1102NL 普思Pulse 网络变压器

最新推荐文章于 2024-04-12 16:18:59 发布
最新推荐文章于 2024-04-12 16:18:59 发布
阅读量2.4k 收藏 1
点赞数 1
分类专栏： 网络变压器 文章标签： 网络变压器 普思 普思Pulse Pulse H1102NL
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Zhenhao_Lin/article/details/109288388
版权

制造商编号： H1102NL
制造商： Pulse Electronics
说明： Audio Transformers / Signal Transformers 100BaseTX SMD NonPoE 350uH .65Ohms 1-Port
产品种类: 网络变压器/信号变压器
RoHS: 民用商用级
产品: LAN
类型: Module
端接类型: SMD/SMT
频率范围: 100kHz to 100 MHz
电感: 350 uH
通道数量：1 Channel
应用:100 Base-TX
绝缘电压: 1.5 kV
最小工作温度: 0 C
最大工作温度: +70 C
长度: 12.7 mm
宽度: 9.53 mm
高度: 6.09 mm
封装: Tube
屏蔽: Unshielded
商标: Pulse Electronics
产品类型: Audio & Signal Transformers
工厂包装数量: 40
子类别: Transformers

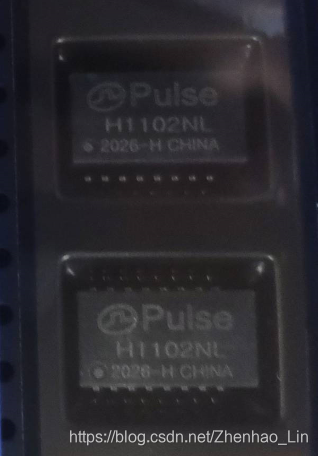

在这里插入图片描述
