Ubuntu22.10安装VCS、Verdi

一、安装Synopsys

1.1 参考链接

主要参考芯国王的教程，在自己的ubuntu中安装VCS、Verdi。最后能仿真heart

1、芯国王属于自己的数字IC EDA环境：https://blog.csdn.net/weixin_40377195/article/details/109788338

2、Synopsys安装出现的问题及解决方法：https://zhuanlan.zhihu.com/p/433125915

3、在Ubuntu18虚拟机上安装VCS：https://www.cnblogs.com/Lexington-CV2/articles/16703093.html

4、Ubuntu中VCS安装和启动过程中遇到的问题总结https://blog.csdn.net/heyuming20062007/article/details/126852329

1.2 软件安装

扩展内存
这是因为我的虚拟机内存不够了

sudo apt-get install gparted 下载gparted。
sudo gparted启动工具。

修改hostname

vim /etc/hostname
vim /etc/hosts

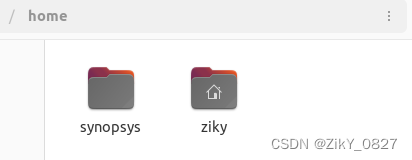

最好在home目录下新建synopsys文件夹

sudo mkdir synopsys
sudo chmod 777 synopsys

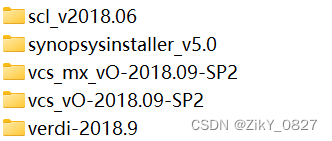

安装vcs、verdi等软件

sudo ./SynopsysInstaller_v5.0.run
sudo ./setup.sh		#运行一次安装一个软件，直到都安装完成

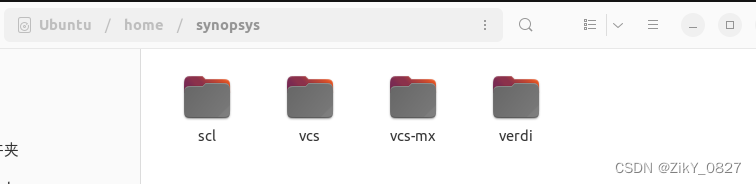

安装完成后

中间缺少依赖可以自行安装

1.3 license生成

在windows下运行安装包里面的程序scl_keygen.exe

hostname
ifconfig

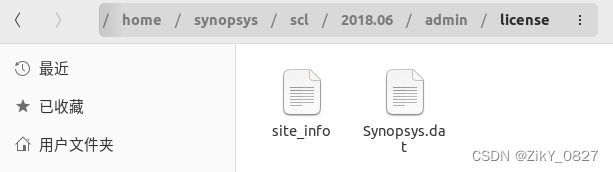

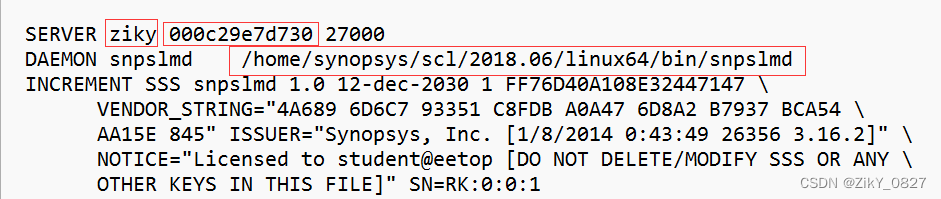

生成的license文件，需要修改第二行。这个文件最后需要放到这个“scl/2018.06/admin/license/”目录下，要与环境里面设置的路径一致。

/home/synopsys/scl/2018.06/linux64/bin/snpslmd

1.4 环境设置

打开环境文件进行设置

sudo vim ~/.bashrc

注意文件路径，下面是我的

export DVE_HOME=/home/synopsys/vcs/O-2018.09-SP2
export VCS_HOME=/home/synopsys/vcs/O-2018.09-SP2
export VCS_MX_HOME=/home/synopsys/vcs-mx/O-2018.09-SP2
export LD_LIBRARY_PATH=/home/synopsys/verdi/Verdi_O-2018.09-SP2/share/PLI/VCS/LINUX64
export VERDI_HOME=/home/synopsys/verdi/Verdi_O-2018.09-SP2
export SCL_HOME=/home/synopsys/scl/2018.06


#dve
PATH=$PATH:$VCS_HOME/gui/dve/bin
alias dve="dve"

#VCS
PATH=$PATH:$VCS_HOME/bin
alias vcs="vcs"

#VERDI
PATH=$PATH:$VERDI_HOME/bin
alias verdi="verdi"

#scl
PATH=$PATH:$SCL_HOME/linux64/bin
export VCS_ARCH_OVERRIDE=linux

#LICENCE
export LM_LICENSE_FILE=27000@ziky		#改成自己的主机名字
alias lmg_vcs="lmgrd -c /home/synopsys/scl/2018.06/admin/license/Synopsys.d
