【深度学习】PixelShuffle与Sub-pixel卷积详解

PixelShuffle与Sub-pixel卷积详解

1. 亚像素(Sub-pixel)的基本概念

亚像素是指存在于两个实际物理像素之间的像素点。在相机成像过程中，由于感光元件的物理限制，图像被离散化处理，每个像素只代表附近区域的颜色信息。例如，如果两个感光元件上的像素之间有4.5μm的间距，宏观上它们是连在一起的，但微观上它们之间还存在无数微小的信息，这些存在于实际物理像素之间的像素点，被称为"亚像素"。[1]

亚像素实际上是客观存在的，只是由于缺少更精细的传感器无法直接检测出来，因此需要通过软件算法将其近似计算出来。如果将每个物理像素点在横向和纵向上细分为多个单位(如四分之一精度)，就可以实现亚像素级别的精度。[1]

2. 亚像素精度(Sub-pixel Precision)

亚像素精度是指相邻两像素之间的细分程度，通常为二分之一、三分之一或四分之一等。这意味着每个像素将被分为更小的单元，并对这些更小单元实施插值算法。例如，如果选择四分之一精度，就相当于每个像素在横向和纵向上都被当作四个像素来计算。[1]

通过亚像素插值方法，可以实现从小矩形到大矩形的映射，从而提高图像分辨率。这也是为什么在图像超分辨率任务中，PixelShuffle成为一种有效的上采样方法。[1]

3. PixelShuffle原理

PixelShuffle(也称为亚像素卷积层)是由论文《Real-Time Single Image and Video Super-Resolution Using an Efficient Sub-Pixel Convolutional Neural Network》提出的一种上采样方法。它的核心思想是通过重排低分辨率特征图的通道维度来生成高分辨率输出。[3]

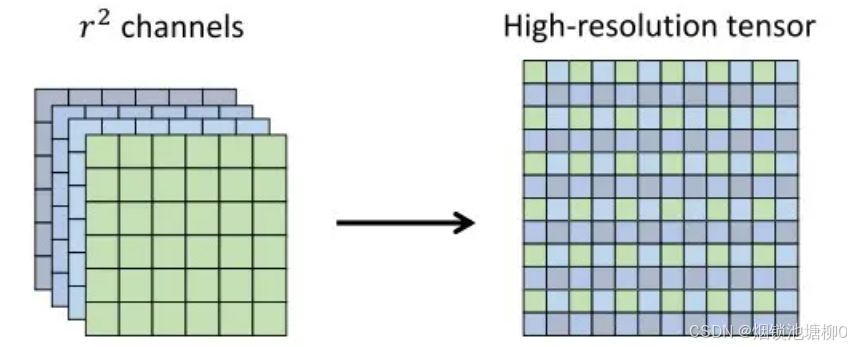

具体来说，PixelShuffle操作将形状为(B, C×r², H, W)的张量重新排列为形状为(B, C, H×r, W×r)的张量，其中r是上采样因子。这种操作避免了传统反卷积中存在的棋盘效应问题。[3]

PixelShuffle的数学表达式为：
$PS(T)[b,c,h,w]=T[b,c\times r^2+r\times (wmodr)+hmodr,\lfloor h/r\rfloor ,\lfloor w/r\rfloor ]$

其中T是输入张量，PS(T)是输出张量，r是上采样因子，⌊⌋表示向下取整。[2]

4. PixelShuffle与传统上采样方法的比较

与传统的上采样方法(如双线性插值、反卷积)相比，PixelShuffle具有以下优势：

1. 计算效率高：PixelShuffle在低分辨率特征图上进行卷积操作，然后再进行重排，比在高分辨率特征图上直接进行卷积更加高效。[4]

2. 避免棋盘效应：传统的转置卷积(反卷积)方法容易产生棋盘状伪影，而PixelShuffle通过像素重排的方式避免了这一问题。[3]

3. 更好的特征表达：在一般的反卷积中会存在大量补0的区域，这可能对结果有害。PixelShuffle通过亚像素卷积的方式，将多通道feature上的单个像素组合成一个新feature上的单位，每个原feature上的像素就相当于新feature上的亚像素。[1]

5. PyTorch中的实现

在PyTorch中，PixelShuffle作为nn.PixelShuffle类被实现，使用非常简便：

import torch.nn as nn

# 创建一个上采样因子为2的PixelShuffle层
pixel_shuffle = nn.PixelShuffle(upscale_factor=2)

# 假设输入是[batch_size, channels*4, height, width]
# 输出将是[batch_size, channels, height*2, width*2]

在实际应用中，通常先使用卷积层将通道数扩展为原来的r²倍(r为上采样因子)，然后再应用PixelShuffle进行重排，完成上采样操作。[2]

6. 在超分辨率任务中的应用

PixelShuffle最初是在ESPCN(Efficient Sub-Pixel Convolutional Neural Network)模型中提出的，用于实时单图像和视频超分辨率任务。该方法的核心思想是在低分辨率空间进行特征提取，然后通过亚像素卷积层直接生成高分辨率输出，避免了在高分辨率空间进行大量计算的开销。[4]

这种方法不仅提高了计算效率，还在保持重建质量的同时大大减少了模型的参数量和计算复杂度，使得实时超分辨率成为可能。[3]

7. 亚像素卷积的工作原理

亚像素卷积层的工作原理是通过卷积操作生成通道数为upscale_factor²倍的特征图，然后通过PixelShuffle操作将这些通道重新排列成高分辨率输出。这种方法可以看作是先学习上采样的权重，然后再进行上采样，而不是像传统方法那样先上采样再学习权重。[2]

在实现上，亚像素卷积可以表示为一个普通卷积层后接一个PixelShuffle层，这种组合既保持了卷积操作的灵活性，又避免了传统上采样方法的缺点。[4]

总结

PixelShuffle作为一种高效的上采样方法，通过亚像素卷积的思想，在图像超分辨率、图像生成等任务中展现出了优越的性能。它不仅计算效率高，还能有效避免传统上采样方法中的棋盘效应问题，成为深度学习中图像处理的重要工具。[3]

---
