1. ST_Buffer

ST_Buffer - (T)返回一个几何图形，覆盖从输入几何图形给定距离内的所有点。

1.1. 概要

geometry ST_Buffer(geometry g1, float radius_of_buffer);
geometry ST_Buffer(geometry g1, float radius_of_buffer, integer num_seg_quarter_circle);
geometry ST_Buffer(geometry g1, float radius_of_buffer, text buffer_style_parameters);
geography ST_Buffer(geography g1, float radius_of_buffer_in_meters);
geography ST_Buffer(geography g1, float radius_of_buffer, integer num_seg_quarter_circle);
geography ST_Buffer(geography g1, float radius_of_buffer, text buffer_style_parameters);

1.2. 描述

返回一个几何/地理值，表示与此几何/地理值的距离小于或等于距离的所有点。
几何学:计算在几何学的空间参考系统中。在1.5中引入了不同的端盖和斜盖设置来控制形状。

负半径:对于多边形，可以使用负半径，这将收缩多边形而不是扩大它。
地理:对于地理来说，这实际上是对几何实现的一个薄薄的包装。它首先确定适合地理对象的边界框的最佳SRID(有利于UTM, Lambert Azimuthal Equal Area (LAEA)北极/南极，并在最坏的情况下落回到mercator)，然后在该平面空间参考缓冲区，并重新转换回WGS84地理。

对地理这可能不会像预期如果对象是足够大,它介于两个UTM区或跨越国际日期变更线增强:2.5.0 ST_Buffer几何支持增强的同时允许缓冲规范一起= | |左右可用性:1.5 - ST_Buffer增强,支持不同结束描述和连接类型。这些是有用的，例如，转换道路线字符串为多边形道路与平或正方形的边缘，而不是圆角的边缘。添加了地理信息的薄包装。需要GEOS >= 3.2来利用高级几何功能。

可选的第三个参数(目前只适用于几何)可以指定用于近似四分之一圆的段的数量(整数情况，默认为8)或空白分隔的键值对列表(字符串情况)，以调整操作如下:

quad_segs=# :用于近似四分之一圆的线段数(默认为8)。
endcap=round|flat|square : endcap样式(默认为“round”，需要GEOS-3.2或更高的值)。 “butt”也可以作为“flat”的同义词。
join=round|mitre|bevel : 连接样式(默认为“round”，需要GEOS-3.2或更高的值)。 ’ miter ‘也被认为是’ mitre '的同义词。
mitre_limit=#.# : 斜接比率限制(只影响斜接连接风格)。 ’ miter_limit ‘也可以作为’ mitre_limit '的同义词。
side=both|left|right : “左”或“右”在几何图形上执行单面缓冲，缓冲的一面相对于线的方向。这只与LINESTRING几何有关，并不影响点或多边形几何。默认情况下，端帽是方形的。

半径的单位是以空间参考系的单位来度量的。
输入参数可以是： POINTS, MULTIPOINTS, LINESTRINGS, MULTILINESTRINGS, POLYGONS, MULTIPOLYGONS和GeometryCollections

这个函数忽略了第三维(z)，即使是在呈现3d几何图形时，也总是给出一个2d缓冲区。
人们经常犯这样的错误，用这个函数来做半径搜索。为半径搜索创建缓冲区是缓慢且毫无意义的。使用ST_DWithin代替。

1.3. 样例

quad_segs=8 (default)

SELECT ST_Buffer(ST_GeomFromText('POINT(100 90)'), 50, 'quad_segs=8');

在这里插入图片描述

quad_segs=2 (lame)

SELECT ST_Buffer(ST_GeomFromText('POINT(100 90)'),50, 'quad_segs=2');

在这里插入图片描述

endcap=round join=round (default)

SELECT ST_Buffer(ST_GeomFromText('LINESTRING(50 50,150 150,150 50)'), 10, 'endcap=round join=round');

在这里插入图片描述

endcap=square

SELECT ST_Buffer(ST_GeomFromText('LINESTRING(50 50,150 150,150 50)'), 10, 'endcap=square join=round');

在这里插入图片描述

join=bevel

SELECT ST_Buffer(ST_GeomFromText('LINESTRING(50 50,150 150,150 50)'), 10, 'join=bevel');

在这里插入图片描述

join=mitre mitre_limit=5.0 (default mitre limit)

SELECT ST_Buffer(ST_GeomFromText('LINESTRING(50 50,150 150,150 50)'), 10, 'join=mitre mitre_limit=5.0');

在这里插入图片描述

side=left

SELECT ST_Buffer(ST_GeomFromText('LINESTRING(50 50,150 150,150 50)'), 10, 'side=left');

在这里插入图片描述

side=right

SELECT ST_Buffer(ST_GeomFromText('LINESTRING(50 50,150 150,150 50)'), 10, 'side=right');

在这里插入图片描述

right-hand-winding, polygon boundary side=left

SELECT ST_Buffer(ST_ForceRHR(ST_Boundary(ST_GeomFromText('POLYGON ((50 50, 50 150, 150 150, 150 50, 50 50))'))),), 20, 'side=left');

在这里插入图片描述

right-hand-winding, polygon boundary side=right

SELECT ST_Buffer(ST_ForceRHR(ST_Boundary(ST_GeomFromText('POLYGON ((50 50, 50 150, 150 150, 150 50, 50 50))'))), 20,'side=right')

在这里插入图片描述

具体使用

缓冲点近似于一个圆
缓冲点强迫近似(见图)
每四分之一个圆有2个点是8条边的多边形(见图)

SELECT ST_NPoints(ST_Buffer(ST_GeomFromText('POINT(100 90)'), 50)) As
promisingcircle_pcount,ST_NPoints(ST_Buffer(ST_GeomFromText('POINT(100 90)'), 50, 2)) As lamecircle_pcount;

promisingcircle_pcount	lamecircle_pcount
33	9

一个更轻但更跛的圆圈
每四分之一个圆只有2个点是一个八边形
下面是一个100米的八边形
注意坐标在NAD 83长lat中，我们将其转换为质量状态平面米，然后缓冲以米为单位进行测量;

SELECT ST_AsText(ST_Buffer(ST_Transform(ST_SetSRID(ST_MakePoint(-71.063526, 42.35785),4269), 26986),100,2)) As octagon;

octagon
POLYGON((236057.59057465 900908.759918696,236028.301252769 900838.049240578,235 957.59057465 900808.759918696,235886.879896532 900838.049240578,235857.59057465 900908.759918696,235886.879896532 900979.470596815,235957.59057465 901008.759918 696,236028.301252769 900979.470596815,236057.59057465 900908.759918696))

2. ST_BuildArea

ST_BuildArea -创建一个由给定几何体的组成线组成的区域几何体

2.1. 概要

geometry ST_BuildArea(geometry A);

2.2. 描述

创建一个由给定几何体的组成线组成的区域几何体。返回类型可以是Polygon或MultiPolygon，这取决于输入。如果输入的线条不形成多边形，则返回NULL。输入可以是LINESTRINGS、MULTILINESTRINGS、polygon、multipolygon和GeometryCollections。

这个函数将假定所有的内部几何图形都代表孔
输入线必须被正确的点，这个函数才能正常工作

2.3. 样例

This will create a donut 这样就可以做成甜甜圈了

SELECT ST_BuildArea(ST_Collect(smallc,bigc)) FROM (SELECTST_Buffer(ST_GeomFromText('POINT(100 90)'), 25) As smallc,ST_Buffer(ST_GeomFromText('POINT(100 90)'), 50) As bigc) As foo;

在这里插入图片描述

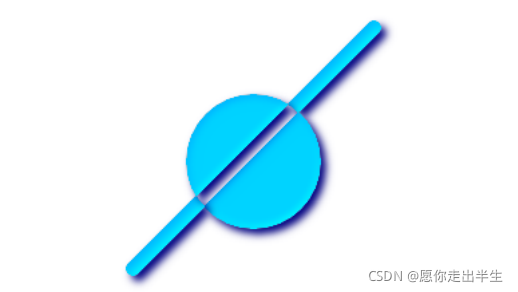

This will create a gaping hole inside the circle with prongs sticking out 这将在圆的内部形成一个有尖头伸出的大洞

SELECT ST_BuildArea(ST_Collect(line,circle))
FROM (SELECTST_Buffer(ST_MakeLine(ST_MakePoint(10, 10),ST_MakePoint(190, 190)),5) As line,ST_Buffer(ST_GeomFromText('POINT(100 90)'), 50) As circle) As foo;

--这就造成了同样的大洞
--而是用线条代替多边形
SELECT ST_BuildArea(ST_Collect(ST_ExteriorRing(line),ST_ExteriorRing(circle)))
FROM (SELECT ST_Buffer(ST_MakeLine(ST_MakePoint(10, 10),ST_MakePoint(190, 190)),5) As line,ST_Buffer(ST_GeomFromText('POINT(100 90)'), 50) As circle) As foo;
