本章总结一句话:流程图是表达功能模型的工具,模块图是对流程图中的加工的细化(模块之间要高内聚低耦合),符合自顶向下的设计思想。
结构化方法是一种软件开发方法,一般用图形表达用户需求。
需求分析:系统要做什么。建立系统功能模型。
数据流图(DFD):表达功能模型的工具。表达数据变化。
有数据流,用箭头表示。
加工,用圆表示。
数据存储,双直线。
数据源和数据谭。矩形表示。

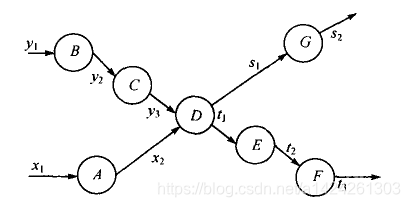

变换型数据流图:有明显的输入部分和变幻部分之间的界面、变幻部分和输出部分之间界面的数据流图。(其实谷咕咕在看书的时候没怎么懂,感觉就过了两条虚线。然后百度之后,最直观的看就是一个是变换型是线性的,事务型是束装的)

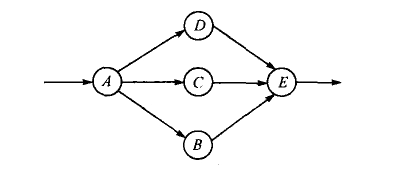

事务型数据流图:数据到一个加工(T)后,后面有多个动作,从总选取一个来执行。
加工(T):需要完成
1.接受数据。
2.分析确定之后,去到哪个动作。
3.选择这个动作路径。
模块:软件中具有特定标识的成分。流入读取输入的模块,类似一个功能。
模块由接口和模块体组成。
接口:提供其他模块可访问的接口,连接模块。(为其他模块提供的常量、变量、函数)
模块体:接口的实现。
模块耦合:指不同模块之间相互依赖程度的程度。
模块内聚:指一个模块内部各成分之间相互关联的程度。

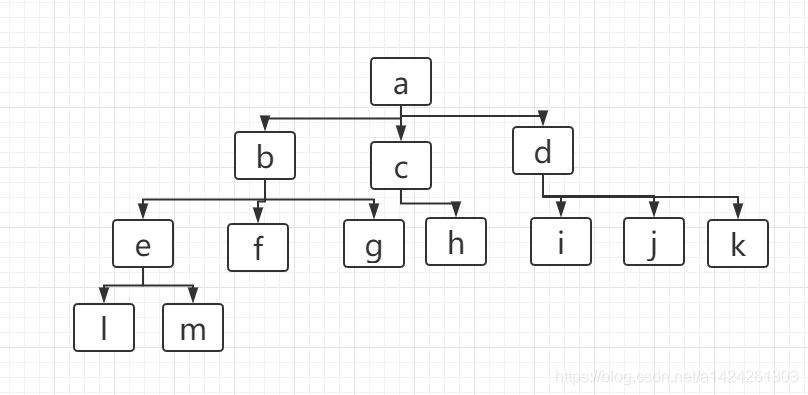

模块控制域,作用域
B的控制域就是{e,f,g,h,l,m},是该模块所有直接和间接和它从属的模块集合。
作用域就是b这个模块的判断影响的其他模块的集合。假设f模块的判定影响了g,i,l,mn那么{g,i,l,m,n}就是f的作用域。
