先说结论：
====================================
一、原理：
串口常用 Rs232 Rs422/485规则
而RS232中： 常用5~12V供电，电压较高
此处以DB9（9针公母头）为例：

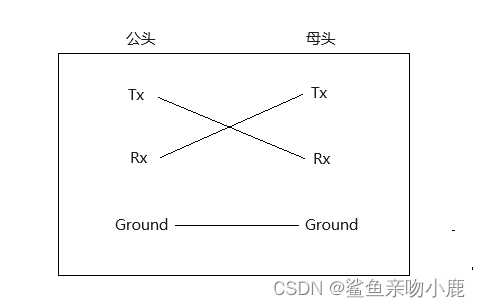

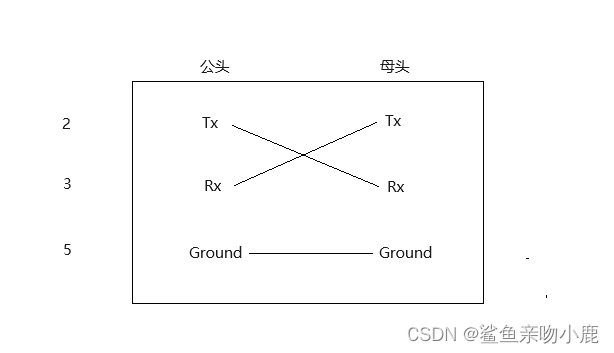

公头Tx数据，母头Rx数据。反之亦然。
以此实现串口的数据传输。
常见的实物DB9如下：
二、接下来我们开始制作线
1.既然Rs232需要如下

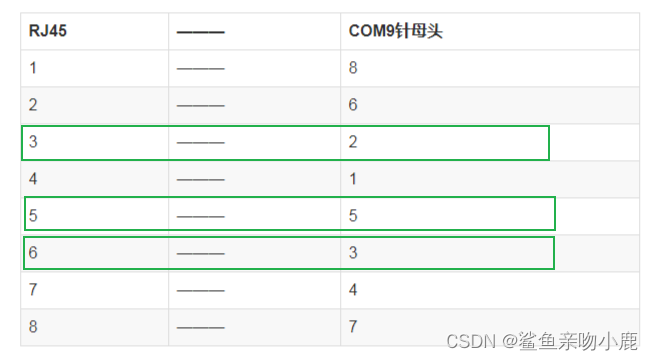

2.找到RJ45 与COM-9针母头的对应关系

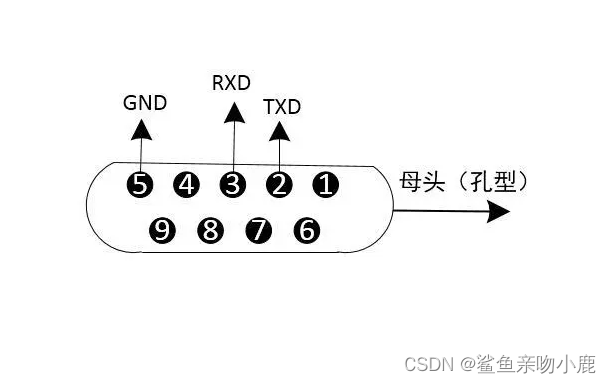

COM-9针母头的 2、3、5为实际需要的接线
对应的Rj45依次为 3、6、5

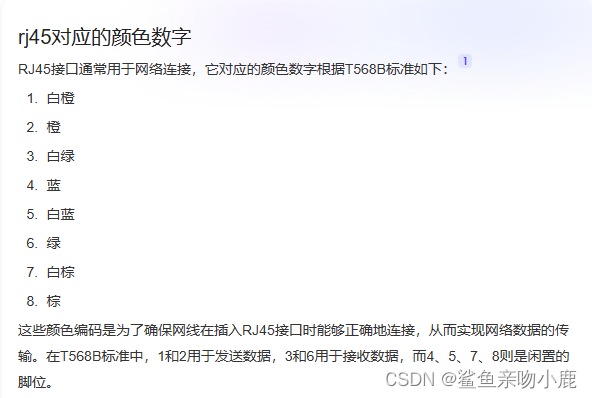

3.而Rj45对应的颜色如下

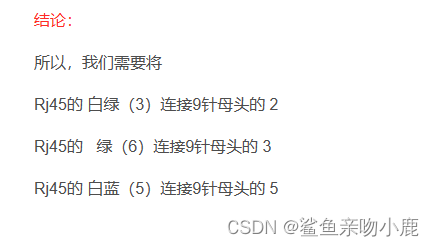

结论：
所以，我们需要将
Rj45的 白绿（3）连接9针母头的 2
Rj45的 绿（6）连接9针母头的 3
Rj45的 白蓝（5）连接9针母头的 5
