CST电磁仿真软件波导端口和离散端口的设置流程【教程解读】

置波导端口

通过波导端口馈电!

Simulation > Sources and Loads > Waveguide Port

假设Waveguide Port是无限长的波导上给定的Mode,用来激励电磁场。相比离散端口(Discrete Port),波导端口可以提供很好的模式匹配,因此能提供更高的精度。Coaxial结构以及Microstrip、Strip结构都可以设置波导端口。设置同轴线端口如下图所示,将同轴线外导体(Ground)横截面通过Pick Face选中,然后设置Port即可。对于微带线和带状线结构,需要根据电介质和Line Width计算合适的端口尺寸。

【TIP】CST支持自动计算Waveguide Port尺寸的Macro。请参照下列路径: Macro Solver Ports Calculate Port Extension Coefficient

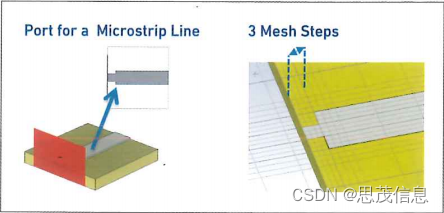

设置Waveguide Port时需要注意的是Port后面具有相同介质、相同结构的网格至少需要三个网格步长。

设置离散端口(1)

通过离散端口馈电!

Simulation > Sources and Loads > Discrete Port

除了Waveguide Port 之外,Discrete Port是给仿真结构提供激励信号的另一种端口。与波导端口不同,离散端口不需要进行模式计算。离散端口是一种路的近似模型,需要用户自己设置一个线性阻抗(Line mpedance,一般设为50 0hm),而波导端口是直接计算阻抗。

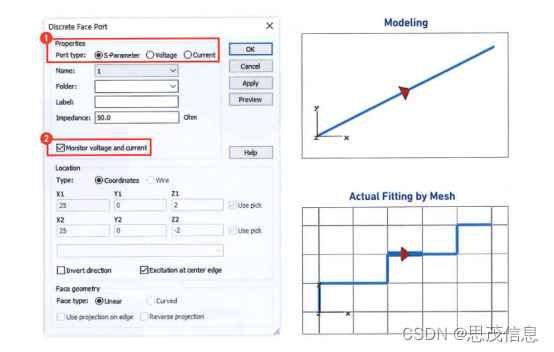

(1)Discrete Port根据所接收的信号形式可以设置三种端口类型(S-Parameter、Voltage.Current) Porto。

  1. Discrete Port通过勾选Monitor voltage and current,无需经过复杂的设置即可对端口的电压和电流进行监控。

【TIP】定义Discrete Port时,如果以对角线方向进行Modeling,根据网格的构成会被识别为曲线。因此建议Discrete Port与X/Y/Z轴保持齐平。

设置离散端口(2)

通过离散端口馈电!

Simulation > Sources and Loads > Discrete Port

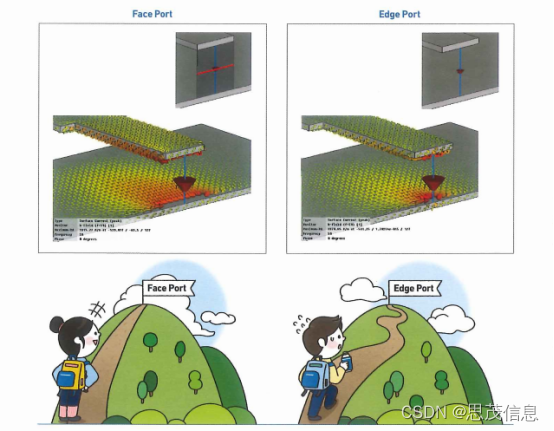

定义Discrete Port时基本上按Signal to GND的方向设置。离散端口根据设置条件又分为Edge Port和Face Port。Edge Port是点对点创建的Port,Face Port是面对面创建的Port,一般来说建议使用面端口。

【TIP】(1)不同Port结构(Edge、Face)有不同的应用。线端口时,由于电流都会集中流到一个点,因此相比于面端口结构来说,线端口的电长度更长。(2)与Edge Port相比,Face Port的PartialInductance成分更少。

设置多芯端口

设置多芯端口馈电

Simulation > Sources and Loads > Waveguide Port

当端口区域存在两个以上导体时,可以采用Multipin Waveguide Port (多芯端口)。比如,如下图所示,多芯同轴线缆、多条带状线或微带线构成的PCB等结构上可以采用多芯端口的馈电方式。

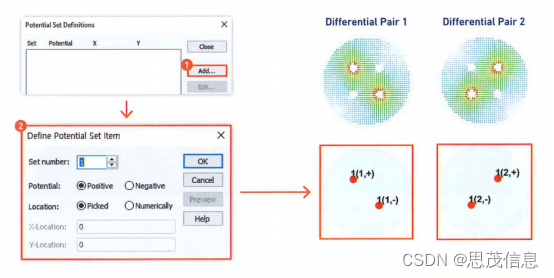

像差分线或共面波导结构一样,在一个波导端口上定义多个信号特性时,主要采用上述的多芯端口。设置多芯端口时,勾选波导端口设置窗口下方Mode Settings的Multipin Port选项后,点击Define Pins按钮定义信号即可。比如,4个内芯的同轴线缆上构成两个差分对(DifferentialPair)时,将构成差分对的内芯都组编到相同的Set Number,Potential值分别设置+,-以便接收正反相位信号。
