CST如何导出和查看farfield远场数据 --- ffs，txt，csv

很多人还是搞不清楚如何导出和理解远场farfield数据，这个能理解，因为不止一个方法。

首先区分远场source数据和远场ASCII数据。Source格式是.ffs, 可作为远场源激励比天线大的场景；而ASCII数据是.txt,  纯远场的结果数据，二者有差别。

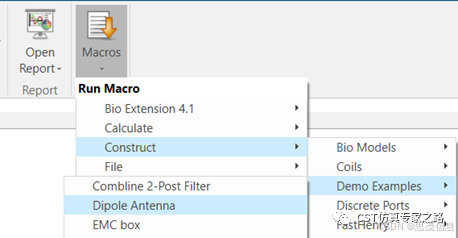

我们用自带的天线案例，演示一下：

运行之后得到几个远场，我们就看第一个：

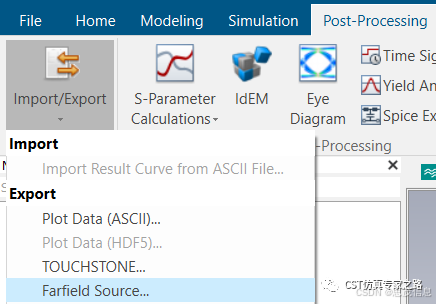

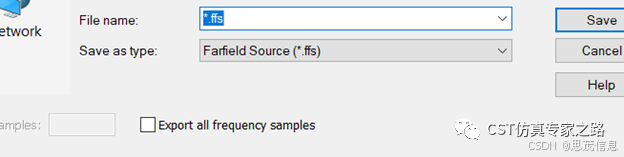

导出source数据方法有三个，一个是后处理直接Export：

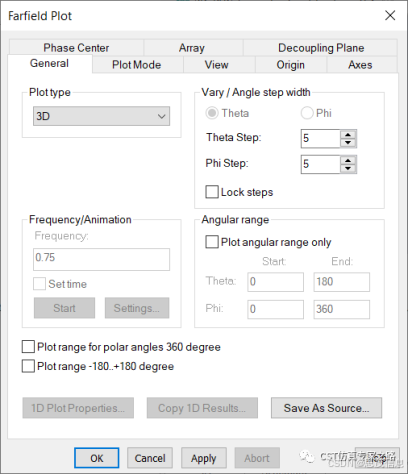

另一个是远场属性中的Save As Source：

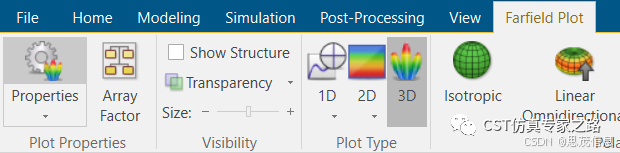

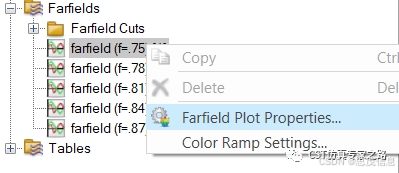

远场属性可以从两个位置进入：

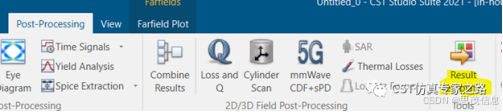

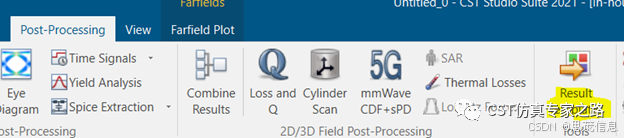

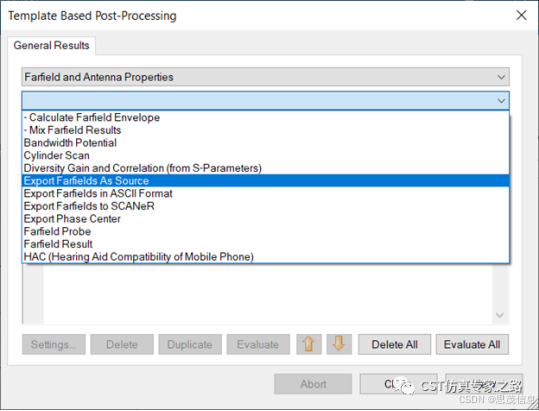

还有一个是后处理模板里面的

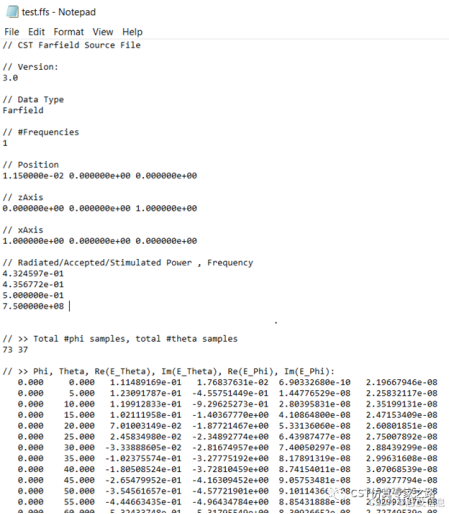

三个方法导出的远场源都是这样的数据，就是每个theta和phi方位上的电场theta和phi分量，以及该场源的位置、频率等等。

 注意这里还有功率信息，比如辐射Radiated Power 0.4324597W，这样全部的激励信息就都有了，可以用作激励源了。

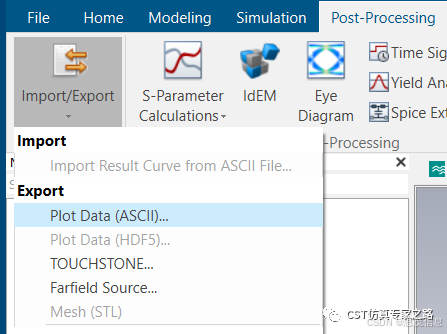

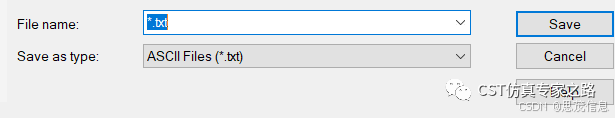

下面我们看ASCII的远场数据，导出有两个方法，都在后处理。第一个是直接数据导出：

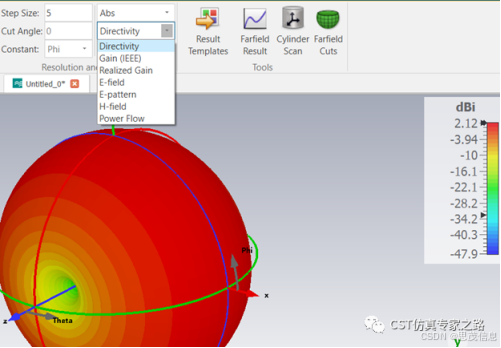

在远场界面中，用户可以设置远场类型，线性还是dB，远场角的分辨率等等，所以这里导出的ASCII数据就是此时远场界面设置下的数据。

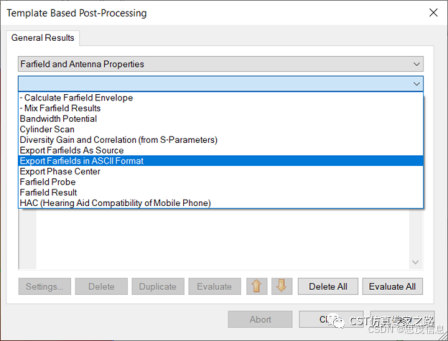

另一个导出在后处理模板：

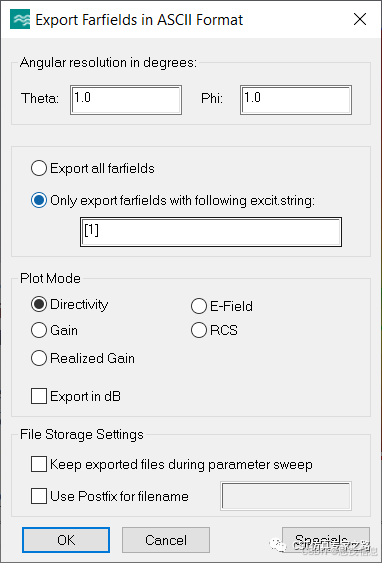

这里也可以选择远场类型和分辨率：

导出的远场数据可以打开，内容就和选择的远场类型有关了。

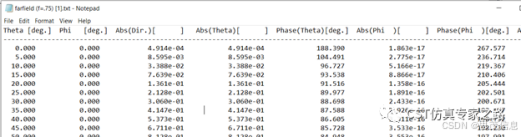

比如方向性远场（Dir.）:

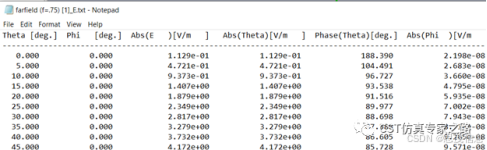

比如电场远场E：



那么这里ASCII的电场和source的电场值一样吗？当然一样，就是表示方法不同。ASCII这里是Abs绝对值，比如theta=45，phi=0，Abs(E)=4.172; source的是实部虚部，Re(E_Theta)=-0.26547,Im(E_Theta) = -4.16309,  sqrt(0.26547^2+4.16309^2)=4.172。



电场是怎么得到方向性、增益这些类型的远场呢？提示就是把辐射电场换成辐射功率，P=0.5E^2/120pi. 然后就可以根据教材或CST帮助中的方向性等定义来得到了。

最后介绍一个小技巧，虽然ASCII是标准格式，有时候也需要excel或CSV格式。如果直接用Excel开ASCII数据，则这些数据都在一列中：

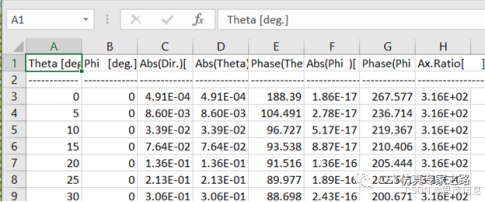

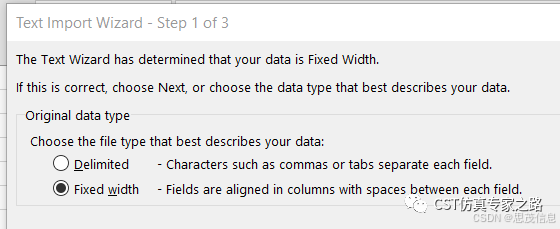

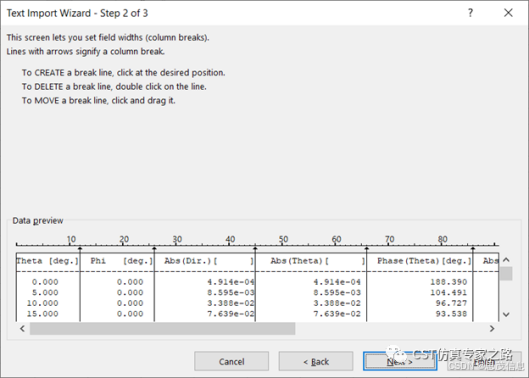

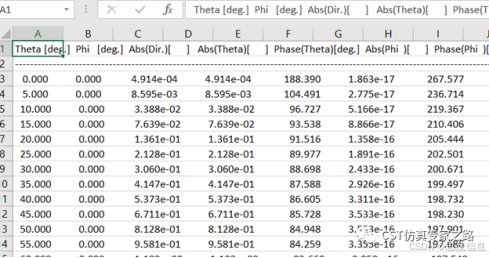

如果想要数据分布在每列中，需要先开Excel，然后open：

然后保存成任何需要的数据就可以了，比如CSV。



小结：

1）远场源导出三种方法：Export，后处理，远场属性saveas source。

2）远场数据导出两种方法：Export(实时的远场设置)，后处理（可批量设置）。

---
