CST电磁仿真软件利用Job Control Center调度程序和设置仿真结构的全局网格【基础培训教程】

利用Job Control Center调度程序

利用Job Control Center预约仿真！

Window > CST Studio Suite (Version) > Job Control Center (Version)

使用CST软件提供的Job Control Center按顺序对预约的CST仿真工程进行仿真分析 (调度程序)。用户完成建模以及所有仿真设置后保存文件，然后将保存的文件添加到JobControl Center中，即可对Job Control Center中的仿真工程依次进行仿真。Windows启动程序的CST软件安装文件夹内可以启动该程序。

对多个仿真工程自动执行仿真时，Job ControlCenter是非常有用的功能。比如需要仿真的Case较多时，每个Case都生成仿真工程文件后通过Job ControlCenter预约进行仿真分析。添加到Job ControlCenter的所有仿真都会完成。下班前在Job Control Center中登记多个仿真并运行，第二天早上就可以拿到结果。因此，Job ControlCenter是一个非常有用的功能。

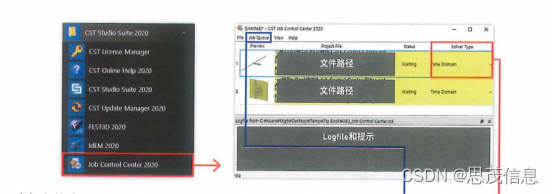

（1）Job ControlCenter中会显示预约的仿真文件采用哪个Solver，还可以更改设置的Solver。

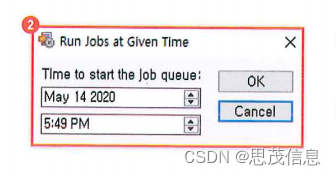

（2）可以预约仿真文件开始仿真的时间。

设置仿真结构的全局网格

准确执行仿真的Global Mesh设置！

Simulation > Mesh > Global Properties(Type: Hexahedral)

CST软件支持PBA(Perfect Boundary Approximation)和TST(Thin Sheet Technique)等强大的网格技术。要进行准确的仿真分析，则需要设置合适且准确的网格。Mesh设置分为Maximum cell 部分和Minimum cell部分， Maximum cell又细分为Near tomodel和Far from model。

Maximum cell 的设置会决定剖分仿真模型的最大网格尺寸。

Minimum cell的设置会决定剖分仿真模型的最小网格的尺寸不会小于这个限值

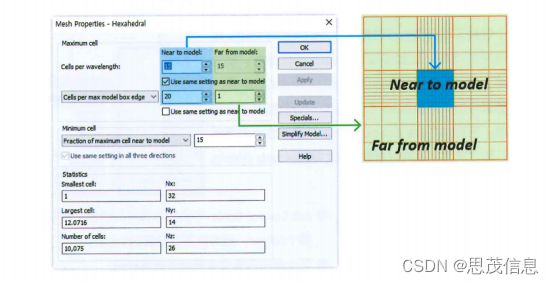

Near to model决定仿真模型上的网格尺寸

Far from mode决定仿真模型以外的计算区域的网格尺寸

Maximumcell提供两种设置标准，以便根据应用进行有效计算。

Cells per wavelength以最大仿真频率对应的波长来划分网格

Cells per max model box edge 以仿真模型的最长边(edge)为准来划分网格

设置仿真结构的网格

了解一下更加精细的网格设置所需的Special Mesh设置！

Simulation > Mesh > Global Properties(Type: Hexahedral)

点击Global Mesh设置对话框中的Specials按钮，可以进行更加精细的网格设置。Specialmesh支持划分网格的各种条件，可进行精确仿真所需的更加细致的网格设置。

Special Mesh Properties由Refine、Snapping、Discretizer三个选项卡构成。

Refine 设置网格的进一步加密。

Snapping 设置网格划分时需要考虑的Snapping对象。

Discretizer 设置结构分割的准确度

通过设置各个选项卡，可以对仿真模型的网格进行更加有效和精细的设置。下面结合图片说明SpecialMesh设置中常用的功能。

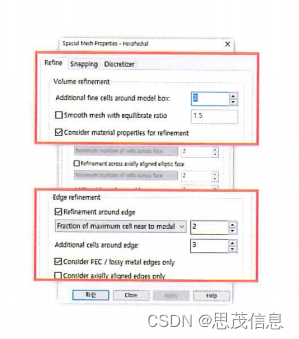

Volume Refinement 以仿真模型结构的Volume为准进一步细分网格

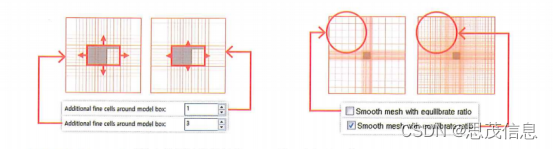

Smooth mesh with equilibrate ratio：网格平滑系数比，设置的值越大，相邻网格之间的尺寸差异越大

Edge Refinement 对仿真模型结构的边缘(Edge)进一步细分网格
