JLINK下载程序出现No Cortex-M sw device found的问题解决办法

已于 2023-03-15 09:35:40 修改
阅读量9.8k 收藏 20
点赞数 4
分类专栏： 笔记 文章标签： stm32 单片机
于 2023-02-11 18:06:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/a18879661447/article/details/128986468
版权

当使用jlink下载程序时出现No Cortex-M sw device found时如下图：

解决方法1：检查连线，看是否SWDIO和SWCLK接反了
解决方法2：检查SEGGER固件版本是否需要更新
解决方法3：给开发板供电然后烧写代码
解决方法4：按住板子上的复位键然后烧写代码

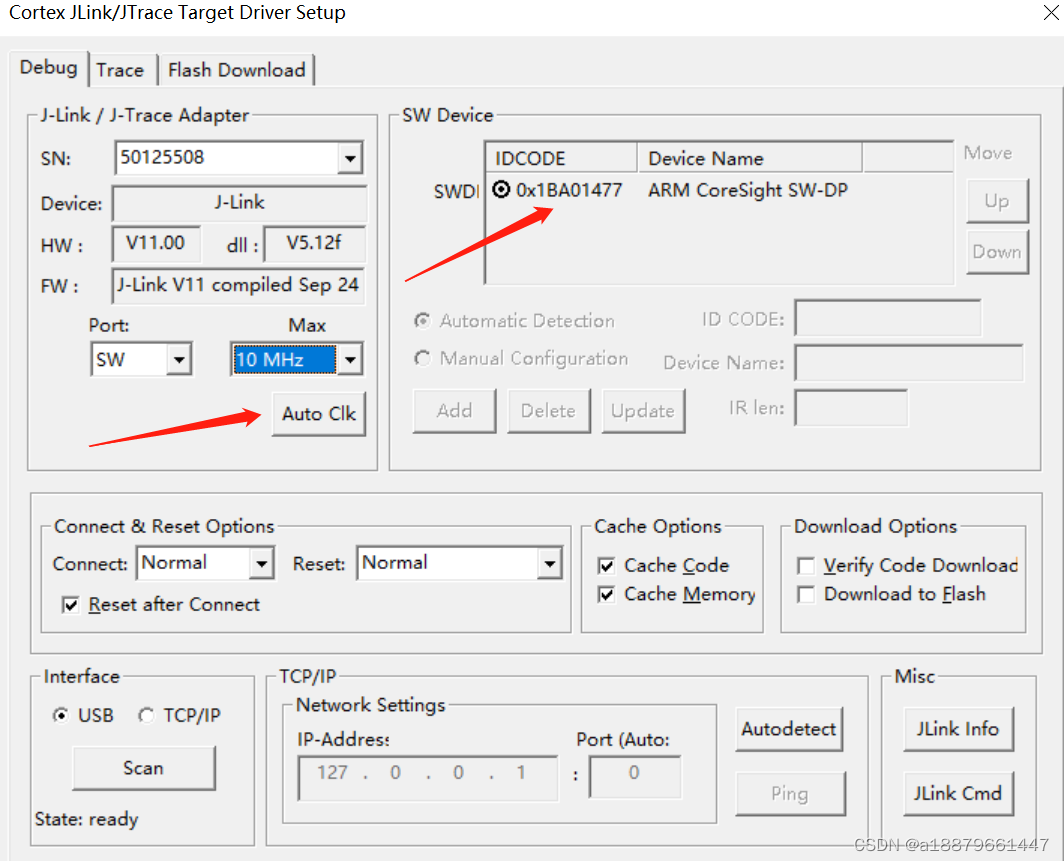

解决方法5：点击自动检测SW 速率，如下图
