课设-最小生成树问题

最小生成树问题

1.问题描述

[题目描述]

若要在n个城市之间建设通信网络，只需要假设n-1条线路即可。如何以最低的经济代价建设这个通信网，是一个网的最小生成树问题。

 [基本要求]

（1）利用克鲁斯卡尔算法求网的最小生成树。

（2）利用普里姆算法求网的最小生成树。

（3）要求输出各条边及它们的权值。

[测试数据]

由学生任意指定，但报告上要求写出多批数据测试结果。

[实现提示]

通信线路一旦建成，必然是双向的。因此，构造最小生成树的网一定是无向网。设图的顶点数不超过30个，并为简单起见，网中边的权值设成小于100的整数，可利用C语言提供的随机函数产生。

图的存储结构的选取应和所作操作相适应。为了便于选择权值最小的边，此题的存储结构既不选用邻接矩阵的数组表示法，也不选用邻接表，而是以存储边（带权）的数组表示图。

 [进阶]

利用堆排序实现选择权值最小的边。

2.需求分析

typedef char VerTexType;

typedef int ArcType;

typedef struct

{

    VerTexType vex[MVNum];//顶点表

    ArcType arcs[MVNum][MVNum];//邻接矩阵

    int vexnum,arcnum;//图的当前点数和边数

}AMGraph;

struct

{

    VerTexType Head;//边的始点

    VerTexType Tail;//边的终点

    ArcType lowcost;//边上的权值

}Edge[MVNum];

typedef struct Closedge

{

    VerTexType adjvex;//最小边在U中的那个顶点

    ArcType lowcost;//最小边上的权值

}closedge[MVNum];

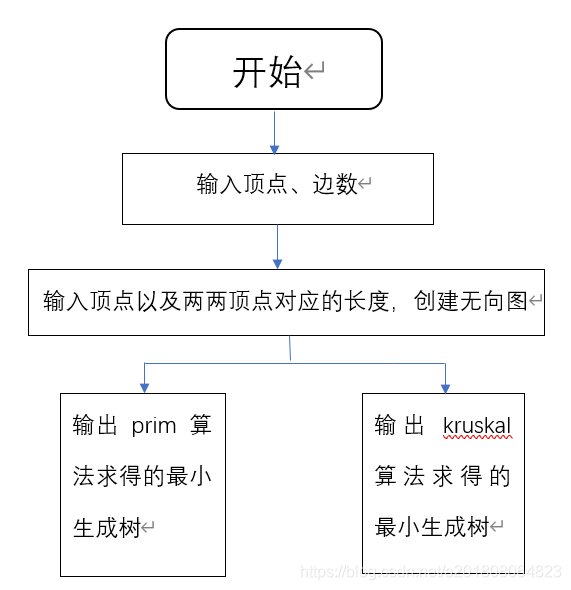

3.算法设计

1. LocateVex(AMGraph &G,VerTexType u) //存在则返回u在顶点表中的下标;否则返回-1

2. CreatUDN(AMGraph &G)//创建图

3. Min(closedge SZ,AMGraph G)//求出第k个顶点，closedge[k]中存有当前最小边

4. prim(AMGraph G,VerTexType u)//p算法

5. kruskal(AMGraph G)//k算法

4.调试分析

分别采用了prim算法和kruskal算法求最小生成树，参照书上的代码，有些许不懂，继续取网上查找，最后完成了这个题目。

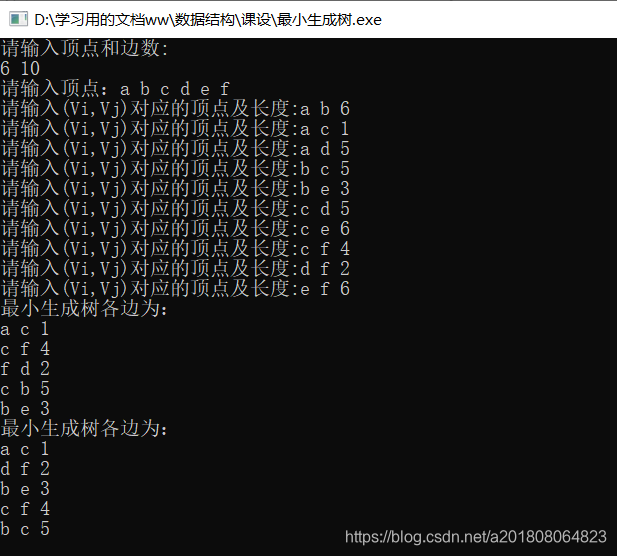

5.实验结果

#include<stdio.h>
#include<string.h>
#include<malloc.h>
#include <stdlib.h>
#include<iostream>
using namespace std;
#define TRUE 1
#define FALSE 0
#define OK 1
#define ERROR 0
#define OVERFLOW -2
typedef int Status;
typedef int Boolean;
typedef char TElemType;
#define MaxInt 32767
#define MVNum 100
typedef char VerTexType;
typedef int ArcType;
typedef struct
{
	VerTexType vex[MVNum];//顶点表
	ArcType arcs[MVNum][MVNum];//邻接矩阵
	int vexnum,arcnum;//图的当前点数和边数
}AMGraph;
struct
{
	VerTexType Head;//边的始点
	VerTexType Tail;//边的终点
	ArcType lowcost;//边上的权值
}Edge[MVNum];
int LocateVex(AMGraph &G,VerTexType u)
{//存在则返回u在顶点表中的下标;否则返回-1
   int i;
   for(i=0;i<G.vexnum;++i)
     if(u==G.vex[i])
       return i;
   //return -1;
}
Status CreatUDN(AMGraph &G)//创建图
{
	printf("请输入顶点和边数:\n");
	cin>>G.vexnum>>G.arcnum;
	 cout<<"请输入顶点：";
	for(int i=0;i<G.vexnum;i++)
	    cin>>G.vex[i];
    for(int i=0;i<G.vexnum;i++)
    {
    	for(int j=0;j<G.vexnum;j++)
    	    G.arcs[i][j]=MaxInt;
	}
	for(int k=0;k<G.arcnum;k++)
	{
		int i,j;
		char v1,v2;
	    int c;
	   	printf("请输入(Vi,Vj)对应的顶点及长度:");
	   	cin>>v1>>v2>>c;                 //输入一条边依附的两个顶点及权值
	   	Edge[k].Head=v1;
		Edge[k].Tail=v2;
		Edge[k].lowcost=c;
   	    i = LocateVex(G,v1);  j = LocateVex(G,v2);
        G.arcs[i][j]=G.arcs[j][i]=c;
	}
}
typedef struct Closedge
{
	VerTexType adjvex;//最小边在U中的那个顶点
	ArcType lowcost;//最小边上的权值
}closedge[MVNum];
int Min(closedge SZ,AMGraph G)//求出第k个顶点，closedge[k]中存有当前最小边
{
	int i=0,j,k,min;
	while(!SZ[i].lowcost)
	    i++;
    min=SZ[i].lowcost;
    k=i;
    for(j=i+1;j<G.vexnum;j++)
    {
    	if(SZ[j].lowcost>0)
 	    {
 	    	if(min>SZ[j].lowcost)
 	    	{
 	    		min=SZ[j].lowcost;
 	    		k=j;
			 }
		 }
	}
	return k;
}
void prim(AMGraph G,VerTexType u)//p算法
{//无向图G以邻接矩阵形式存储，从顶点u出发构造G的最小生成树T，输出T的各条边
	closedge closedge;
	int k=LocateVex(G,u);//k为顶点u的下标
	for(int j=0;j<G.vexnum;j++)//对V-U的每一个顶点vj，初始化closedge[j]
	{
		closedge[j].adjvex=u;
		closedge[j].lowcost=G.arcs[k][j];
	}
	closedge[k].lowcost=0;//初始，U={u}
	cout<<"最小生成树各边为："<<endl;
	for(int i=1;i<G.vexnum;i++)
	{//选择其余n-1个顶点，生成n-1条边(n=G.vexnum)
		k=Min(closedge,G);
		//求出T的下一个结点：第k个顶点，closedge[k]中存有当前最小边
		cout<<closedge[k].adjvex<<" "<<G.vex[k]<<" "<<closedge[k].lowcost<<endl;
     	closedge[k].lowcost=0;//第k个顶点并入U集
     	for(int j=0;j<G.vexnum;j++)
     	{
     		if(G.arcs[k][j]<closedge[j].lowcost)//新顶点并入U后重新选择最小边
   		    {
   		    	closedge[j].adjvex=G.vex[k];
   		    	closedge[j].lowcost=G.arcs[k][j];
            }
		 }
	}
}
int Vexset[MVNum];//辅助数组Vexset的定义
void kruskal(AMGraph G)//k算法
{//无向图G以邻接矩阵形式存储，从顶点u出发构造G的最小生成树T，输出T的各条边
	int v1,v2,vs1,vs2;
	for(int i=0;i<G.arcnum;i++){//将Edge[100]中的元素按权值从小到大排序
	 	for(int j=0;j<G.arcnum-1-i;j++){
	 		if(Edge[j].lowcost>Edge[j+1].lowcost){
	 			Edge[G.arcnum+2]=Edge[j];
	 			Edge[j]=Edge[j+1];
	 			Edge[j+1]=Edge[G.arcnum+2];
			 }
		 }
	 }
	for(int i=0;i<G.vexnum;i++)//辅助数组，表示各顶点自成一个连通分量
	{
		Vexset[i]=i;
	}
	cout<<"最小生成树各边为："<<endl;
	for(int i=0;i<G.arcnum;i++)//依次查看数组Edge中的边
	{
		v1=LocateVex(G,Edge[i].Head);//v1为边的始点Head的下标
		v2=LocateVex(G,Edge[i].Tail);//v2为边的终点Tail的下标
		vs1=Vexset[v1];//获取边Edge[i]的始点所在的连通分量vs1
		vs2=Vexset[v2];//获取边Edge[i]的终点所在的连通分量vs2
		if(vs1!=vs2)//边的两个顶点分属不同的连通分量
		{
			cout<<Edge[i].Head<<" "<<Edge[i].Tail<<" "<<Edge[i].lowcost<<endl;//输出此边
			for(int j=0;j<G.vexnum;j++)//合并vs1和vs2两个分量，即两个统一编号
			{
				if(Vexset[j]==vs2) Vexset[j]=vs1;//集合编号为vs2的都改为vs1
			}
		}
	}
}

int main()
{
	AMGraph G;
	CreatUDN(G);
	prim(G,G.vex[0]);
	kruskal(G);
	return 0;
}
