RGB MCU液晶背光驱动SY7200 SY7201硬件参考

最新推荐文章于 2024-05-15 15:11:29 发布
最新推荐文章于 2024-05-15 15:11:29 发布
阅读量3.9k 收藏 6
点赞数
分类专栏： 硬件设计 文章标签： mcu 单片机 stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/a2267542848/article/details/121065560
版权

这个芯片嘉立创可以贴, 到处也便宜

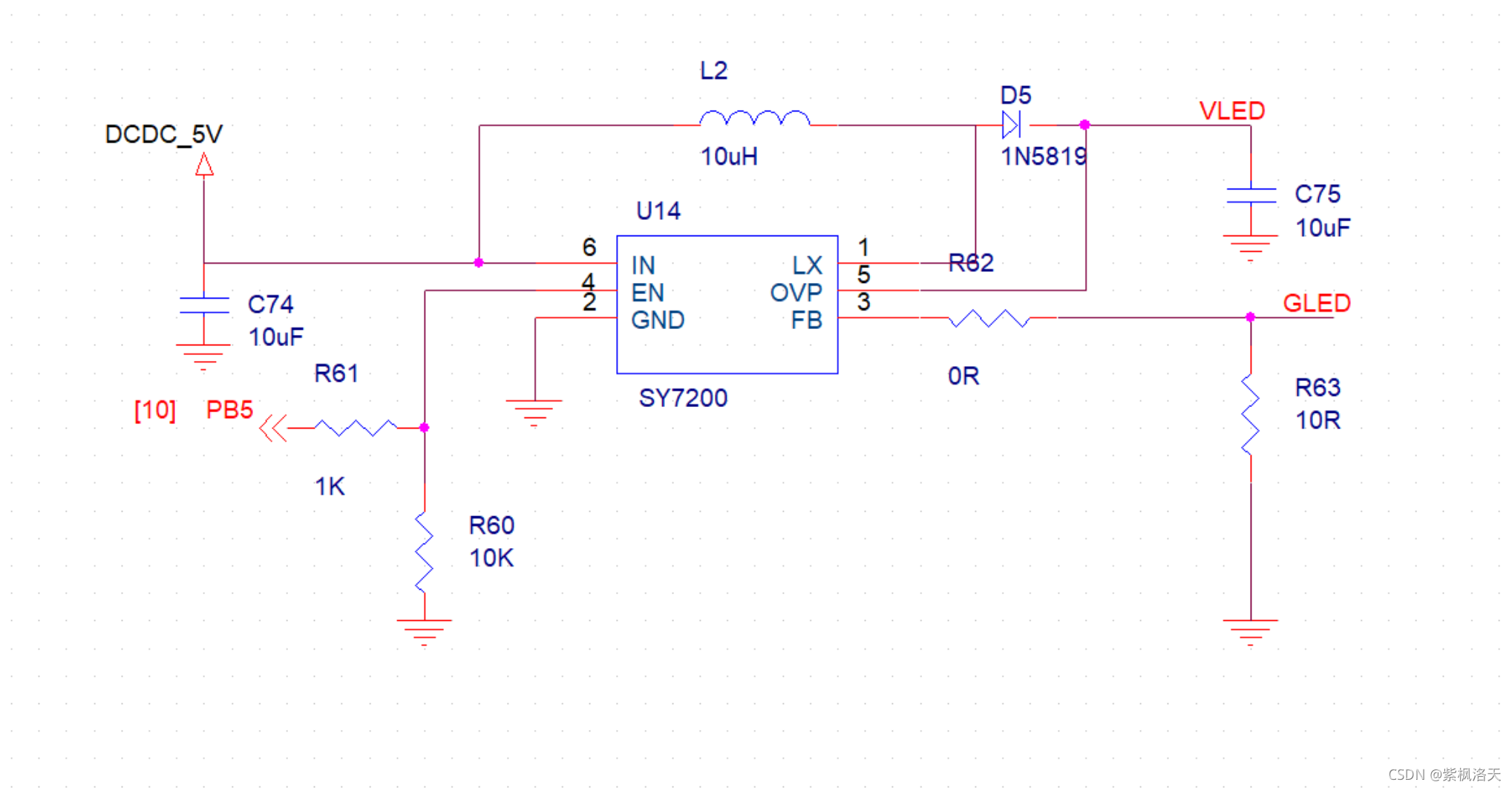

 注意几个问题:

L2电感可以是4.7UH或者10UH,  10uH更好

C75电容是必须存在的, 不能省略

R63是控制电流的最大值, 可以选择5R或者10R

EN引脚最大电平不能操作5V,否则可能会烧芯片

SY7200上电只会检测一次LED，LED不能热插拔
