二维图形学的变换-平移、旋转、缩放 OpenGL

这里实现的是多点画多边形,然后把这个多边形进行二维的变换。

首先,多点画多边形,为了方便起见,我直接调用了Opengl的库函数。其次,就是如何进行多边形的二维变换。在这里我有两种方法。第一种是直接根据数学三角等公式推断得到结果。第二种方法是用矩阵相乘的方法。

先讲第一种

平移

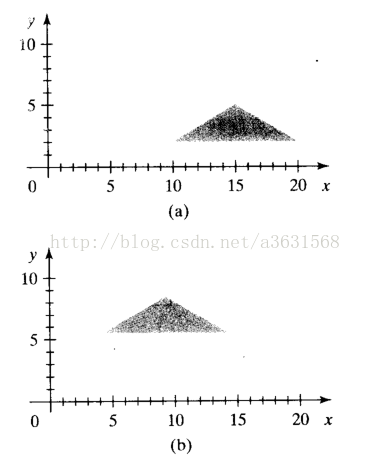

假如我要平移a到b的位置:


那么操作就是:把这个多边形的n个顶点从一个位置移动到另外一个位置,然后重新生成平移后的多边形。(顶点知道了,那么就可以直接重新绘制多边形了)

大致代码就是:

         Void translate2D(int x,int y){//x,y表示平移xy的距离

                   For(int i=0;i<n;i++){

                            顶点[i].x=顶点[i].x+x;

                            顶点[i].y=顶点[i].y+y;

}

                   DrawPolygon();//这里表示重新绘制多边形



}



旋转(可以绕任意中心点旋转)

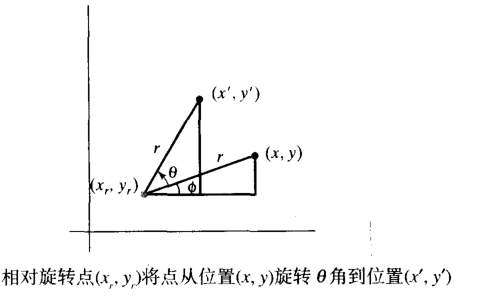

旋转原理:我们可以通过应用标准的三角等式得到旋转后的坐标。


根据上图,利用三角形的数学公式可以直接得出旋转后的公式


伪代码如下:



Void rotate2D(int x,int y,double theta){//x,y为旋转的中心,theta为旋转的角度

         For(inti=0;i<n;i++){

                   顶点[i].x=x+(顶点[i].x-x)*cos(theta)-(顶点[i].y-y)*sin(theta);

                   顶点[i].y=y+(顶点[i].x-x)*sin(theta)+(顶点[i].y-y)*cos(theta);



}

DrawPolygon();//这里表示重新绘制多边形



}



二维缩放(基于一个固定点缩放)

简单缩放可以直接通过将缩放系数sx,sy与对应x,y坐标相乘:x’=x*sx,y’=y*sy

当然,我们需要在一个固定点进行缩放,那么就需要我们选择一个在缩放变换后不改变位置的点,来控制缩放后对象的位置。


得到的公式则是:


其中sx,sy属于缩放系数。0~1表示缩小,>1表示放大

伪代码:

Void scale2D(int x,int y,float sx,float sy){//x,y表示固定坐标,sx,sy为缩放系数

         For(inti=0;i<n;i++){

                   顶点[i].x=顶点[i].x*sx+x*(1-sx);

                   顶点[i].y=顶点[i].y*sy+y*(1-sy);

}

         DrawPolygon();//这里表示重新绘制多边形



}





第二种方法(矩阵相乘):

       二维平移矩阵:



       二维旋转矩阵:绕坐标系原点的而为旋转变换方程可以表示成矩阵形式




x’,y’表示变换后的坐标。

如果要基于某个基准点旋转,则:

1.平移对象使基准点位置移动到坐标原点

2.绕坐标原点旋转

3.平移对象使基准点回到原始位置

矩阵公式则是:


二维缩放矩阵:(也是基于原点)


如何要基于某个固定点进行缩放,那么就需要二维复合变换矩阵。

基于某个固定点缩放原理:其实就是先平移然后再缩放,最后再返回到原点。

于是有:


上述矩阵就是基于某个固定点的缩放。



必须注意的是:复合矩阵求值的顺序一定不能交换,除非某些情况譬如连续两次旋转或者连续两次平移等等。

为什么需要用复合矩阵相乘?而不直接一次一次的变换得到结果呢?

因为直接进行复合矩阵的计算会减少乘法和加法次数。具体详解就不在此叙述。





来看最终完整版代码:

#include<gl/glut.h>
#include<iostream>
#include<cmath>
#include<vector>
#pragma comment(linker,"/subsystem:\"Windows\"/entry:\"mainCRTStartup\"")
#define PI 3.14159265358
//q,w,e,r分别为平移,绘制多边形,旋转,缩放
#define TRANSLATE 0
#define DRAWPOLYGON 1
#define ROTATE 2
#define SCALE 3
int tran_x,tran_y;
int _xtmp,_ytmp;//作为缩放变量用
int mode=DRAWPOLYGON;//默认为绘制模式
using namespace std;
const int winwidth=800;
const int winheight=640;
struct position{
    double x;
    double y;
};
typedef GLfloat Matrix3x3[3][3];
Matrix3x3 matComposite;//复合矩阵
vector<position> xy;
position tmp;
void DrawPolygon();
void dragmouse(int x,int y);
void mymouse(int button,int state,int x,int y);
void myKeyboard(unsignedchar key,int x,int y);
void myKeyboardUp(unsignedchar key,int x,int y);
//设置为单位矩阵
voidmatrix3x3SetIdentity(Matrix3x3mat){
    GLint row,col;
    for(row=0;row<3;row++){
        for(col=0;col<3;col++)
            mat[row][col]=(row==col);
    }
}
void init(){
    glClearColor(1.0,1.0,1.0,1.0);//设置绘制窗口颜色为白色
    glClear(GL_COLOR_BUFFER_BIT);//清除窗口显示内容
    /*设置为投影类型模式和其他观察参数*/
    glPointSize(3.0f);
    glColor3f(1.0,0.0,0.0);//设置颜色为红
    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();
    gluOrtho2D(0,winwidth,winheight,0);
    matrix3x3SetIdentity(matComposite);
}

//矩阵相乘
void matrixpreMultiply(Matrix3x3m1,Matrix3x3m2){
    GLint row,col;
    Matrix3x3 tmp;
    for(row=0;row<3;row++){
        for(col=0;col<3;col++){
            tmp[row][col]=m1[row][0]*m2[0][col]+m1[row][1]*
                m2[1][col]+m1[row][2]*m2[2][col];
        }
    }
    for(row=0;row<3;row++){
        for(col=0;col<3;col++){
            m2[row][col]=tmp[row][col];
        }
    }
}
//平移
void translate2D(GLfloattx,GLfloatty){
    Matrix3x3 matTransl;
    matrix3x3SetIdentity(matTransl);//设置为单位矩阵
    matTransl[0][2]=tx;
    matTransl[1][2]=ty;
    matrixpreMultiply(matTransl,matComposite);

}
//旋转
void rotate2D(intx,inty,floattheta){
    theta=theta/180*PI;
    Matrix3x3 matRot;
    matrix3x3SetIdentity(matRot);
    matRot[0][0]=cos(theta);
    matRot[0][1]=-sin(theta);
    matRot[0][2]=x*(1-cos(theta))+y*sin(theta);
    matRot[1][0]=sin(theta);
    matRot[1][1]=cos(theta);
    matRot[1][2]=y*(1-cos(theta))-x*sin(theta);
    matrixpreMultiply(matRot,matComposite);
}

//缩放
void scale2D(GLfloatsx,GLfloatsy,intx,inty){
    Matrix3x3 matScale;
    matrix3x3SetIdentity(matScale);
    matScale[0][0]=sx;
    matScale[0][2]=(1-sx)*x;
    matScale[1][1]=sy;
    matScale[1][2]=(1-sy)*y;
    matrixpreMultiply(matScale,matComposite);
}
//复合矩阵
void transformVerts2D(){
    GLfloat tmp;
    for(int i=0;i<xy.size();i++){
        tmp=matComposite[0][0]*xy[i].x+matComposite[0][1]*xy[i].y+matComposite[0][2];
        xy[i].y=matComposite[1][0]*xy[i].x+matComposite[1][1]*xy[i].y+matComposite[1][2];
        xy[i].x=tmp;
    }
    DrawPolygon();
    matrix3x3SetIdentity(matComposite);
}


//绘制多边形
void DrawPolygon(){
//  glEnable(GL_POLYGON_STIPPLE);
    glPolygonMode(GL_BACK,GL_LINE);//设置反面为线性模式
    glPolygonMode(GL_FRONT,GL_LINE);//设置正面为线性模式
    glClear(GL_COLOR_BUFFER_BIT);//清除窗口显示内容
    glBegin(GL_POLYGON);
    for(unsignedint i=0;i<xy.size();i++){
        glVertex2f(xy[i].x,xy[i].y);
    }
    glEnd();
    glFlush();
}

//鼠标拖动
void dragmouse(intx,inty){
    float ssx=1,ssy=1;
    switch (mode)
    {
        //q,w,e,r
        case TRANSLATE:
            translate2D(x-tran_x,y-tran_y);
            transformVerts2D();
            tran_x=x;
            tran_y=y;
            break;
        case DRAWPOLYGON:

            break;
        case ROTATE:
            if(x<=_xtmp&&y>=_ytmp)
                rotate2D(tran_x,tran_y,-8);
            else
                rotate2D(tran_x,tran_y,8);
            transformVerts2D();
            _xtmp=x;
            _ytmp=y;
            break;
        case SCALE:


            /*不等比例缩放*/
            if(x>_xtmp){
                ssx+=0.01f;
            }
            else if(x<_xtmp&&ssx>0){
                ssx-=0.01f;
            }
            if(y<_ytmp){
                ssy+=0.01f;
            }
            else if(y>_ytmp&&ssy>0){
                ssy-=0.01f;
            }

            /*等比例缩放
            if(x<=_xtmp&&y>=_ytmp){
                ssx-=0.01f;
                ssy-=0.01f;
            }else{
                ssx+=0.01f;
                ssy+=0.01f;
            }*/





            scale2D(ssx,ssy,tran_x,tran_y);
            transformVerts2D();
            _xtmp=x;
            _ytmp=y;
            break;
        default:
            break;
    }

}

//鼠标监听
void mymouse(intbutton,intstate,intx,inty){

    if(button==GLUT_LEFT_BUTTON &&state==GLUT_DOWN){
        switch (mode)
        {
        //q,w,e,r
        case TRANSLATE:
            tran_x=x;
            tran_y=y;

            break;
        case DRAWPOLYGON:
            tmp.x=x;
            tmp.y=y;
            xy.push_back(tmp);
            DrawPolygon();
            break;
        case ROTATE:
            tran_x=x;
            tran_y=y;
            _xtmp=x;
            _ytmp=y;
            break;
        case SCALE:
            tran_x=x;
            tran_y=y;
            break;
        default:
            break;
        }

    }



}
//键盘监听
void myKeyboard(unsignedcharkey,intx,inty){
    //清空删除
    if(key=='a'){
        glClear(GL_COLOR_BUFFER_BIT);//清除窗口显示内容
        glFlush();
        xy.clear();
    }


}

void myKeyboardUp(unsignedcharkey,intx,inty){
    switch (key)
    {
    case 'q':mode=TRANSLATE;
        break;
    case 'w':mode=DRAWPOLYGON;
        break;
    case 'e':mode=ROTATE;
        break;
    case 'r':mode=SCALE;
        break;
    default:
        break;
    }
}
void myDisplay(){
     glFlush();
}
void mymenu(intid){
    if(id==0)
        mode=0;
    else if(id==1)
        mode=1;
    else if(id==2)
        mode=2;
    else if(id==3)
        mode=3;
}

int main(intargc,char**argv){
    glutInit(&argc,argv);//初始化
    glutInitDisplayMode(GLUT_SINGLE |GLUT_RGB);//设置绘制模式
    glutInitWindowPosition(500,300);
    glutInitWindowSize(winwidth,winheight);
    glutCreateWindow("二维图形的变换");//创建窗口

    int id=glutCreateMenu(mymenu);

    glutAddMenuEntry("平移",0);
    glutAddMenuEntry("绘制多边形",1);
    glutAddMenuEntry("旋转",2);
    glutAddMenuEntry("缩放",3);
    glutAttachMenu(GLUT_RIGHT_BUTTON);

    init();
    glutDisplayFunc(myDisplay);
    glutMouseFunc(mymouse);//鼠标监听回调函数
    glutMotionFunc(dragmouse);//鼠标拖动

    glutKeyboardFunc(myKeyboard);//键盘监听
    glutKeyboardUpFunc(myKeyboardUp);//键盘弹起状态
    glutMainLoop();
}

上述默认是绘制模式,如果需要平移,按一下键盘Q,然后按住鼠标左键拖动就可以平移,旋转,缩放也是一样的道理。

最终结果自己运行去吧~O(∩_∩)O哈哈~

以上代码我用的是VS2012+OpenGL环境运行。可以正确运行。
