AD PCB 封装 快速放置等间距焊盘的方法

这个问题经常会用到，所以有必要总结一下，下面以制作29个焊盘为例，其实你可以随便设置的。

划重点：先按E然后按A快捷键，设置数量和间距大小。

先说一种通用的吧，用特殊粘贴来处理。

具体的方法为：

1、先放一个焊盘，选中后剪切掉

2、依次按下键盘上的E，A，在弹出的选择性粘贴对话框中选Paste Array（黏贴矩阵）

3、

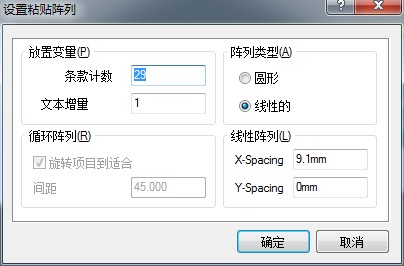

在Item Count输入需要的焊盘数，这里选择创建29个焊盘，Array Type选择Linear（线性），X/Y Spacing输入你要的间距，此处我需要的焊盘间距为9.1mm,示意图应该是X =9.1mm，Y = 0mm，点击确定

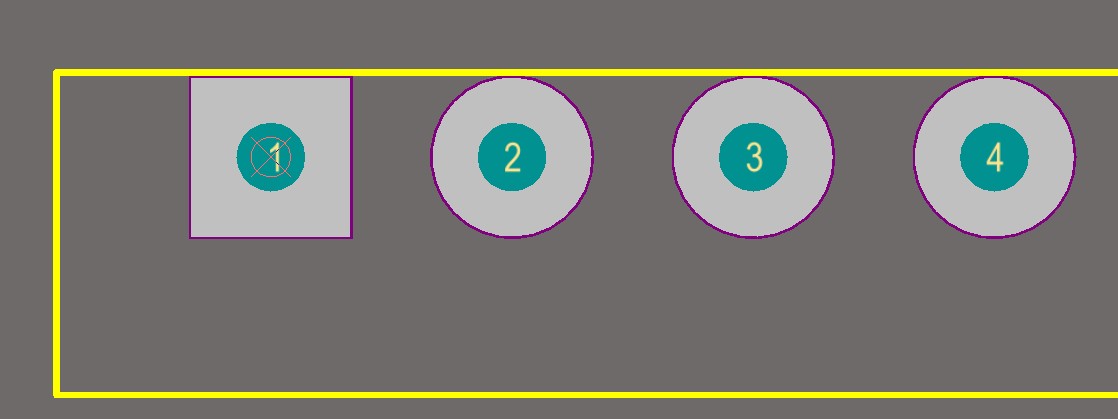

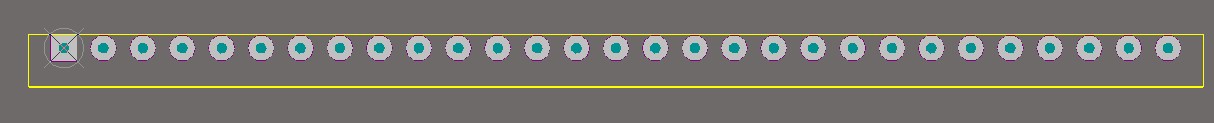

4、选择好第一个焊盘所在的位置，左键点放置就可以了。

另外如需对已经制作好的封装的多个焊盘参数进行修改，可以选中其中一个，然后查找相似对象，在弹出的对话框中对于需要修改的参数（孔的大小、焊盘的大小。。。）进行修改就可以了。。。

如果有更好的方法，欢迎大家多多分享，多谢了
