写法，同时指出不同架构之间的主要差异，并提醒用户根据具体型号调整代码。此外，还需要强调资源限制和优化的重要性，确保用户理解在8位环境下开发的注意事项。</think>以下是针对8位
单片机（以ATmega328P为例）的典型功能代码实现，展示与32位
单片机不同的开发特点：
**
1. 基础IO控制**（直接寄存器操作）
```c
#include <avr/io.h>
#include <util/
delay.h>
int main() {
DDRB |= (
1 << DDB5); // 设置PB5为输出模式（Arduino UNO板载LED）
while(
1) {
PORTB ^= (
1 << PORTB5); // 电平翻转
_
delay_
ms(500); // 简单
延时
}
}
```
**2. 传感器数据采集**（
10位ADC）
```c
uint
16_t read_adc(uint8_t channel) {
ADMUX = (
1 << REFS0) | (channel & 0x0F); // 参考电压AVcc，选择通道
ADCSRA |= (
1 << ADSC); // 启动转换
while(ADCSRA & (
1 << ADSC)); // 等待转换完成
return ADC; // 返回
10位采样值
}
```
**3. I2C通信**（
软件模拟实现）
```c
void I2C_Start() {
SDA_HIGH; SCL_HIGH;
_
delay_us(5);
SDA_LOW; // 产生起始条件
_
delay_us(5);
SCL_LOW;
}
void I2C_WriteByte(uint8_t data) {
for(uint8_t i=0; i<8; i++) {
(data & 0x80) ? SDA_HIGH : SDA_LOW;
SCL_HIGH;
_
delay_us(3);
SCL_LOW;
data <<=
1;
}
SDA_HIGH; // 释放SDA线
SCL_HIGH; // 检查ACK
_
delay_us(2);
SCL_LOW;
}
```
**4. 定时器中断**（CTC模式）
```c
#include <avr/interrupt.h>
ISR(TIMER
1_COMPA_vect) { // 定时器
1比较匹配中断
// 中断服务程序
}
void timer
1_init() {
TCCR
1B |= (
1 << WGM
12); // CTC模式
OCR
1A =
15624; //
1秒中断@
16MHz/
1024分频
TI
MSK
1 |= (
1 << OCIE
1A); // 使能比较匹配中断
TCCR
1B |= (
1 << CS
12) | (
1 << CS
10); //
1024分频
sei(); // 全局中断使能
}
```
**8位
单片机开发关键差异**：
- **存储器管理**：需注意RAM/Flash大小（通常2-8KB RAM）
- **运算能力**：建议使用`uint8_t`代替`int`，避免浮点运算
- **时钟速度**：通常4-20MHz，
延时需精确计算
- **外设配置**：直接寄存器操作替代库函数
- **中断系统**：有限的中断向量（一般
10-30个）
**优化技巧**：
```c
// 位操作代替乘除（示例：计算百分比）
uint8_t duty_cycle = (adc_value *
100) >>
10; // 代替adc_value/
1023*
100
// 查表法替代复杂计算（示例：正弦波生成）
const uint8_t sine_table[] = {
127,
152,
176,
198,...};
```
**开发环境推荐**：
- **AVR系列**：PlatformIO + AVR-GCC
- **80
51系列**：Keil C
51/SDCC
- **PIC系列**：MPLAB X + XC8编译器
实际开发时请特别注意：
1. 熔丝位配置（时钟源选择）
2. 看门狗定时器使用
3. EEPROM数据存储
4. 低功耗模式实现（睡眠电流可低至
1μA）
如果需要具体型号（如ATmega2560、STC89C52）的完整示例代码，请提供：
- 具体
单片机型号
- 外设连接图
- 功能需求细节
- 性能指标（如PWM频率、采样率等）
我可以根据这些信息提供完整可编译的工程代码和硬件配置说明。

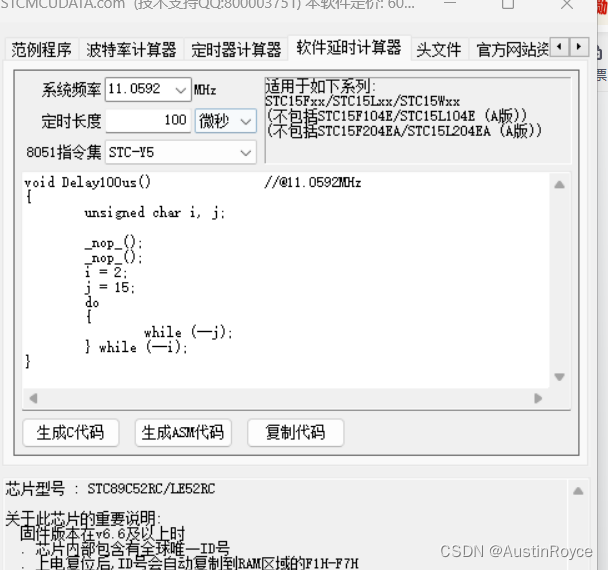

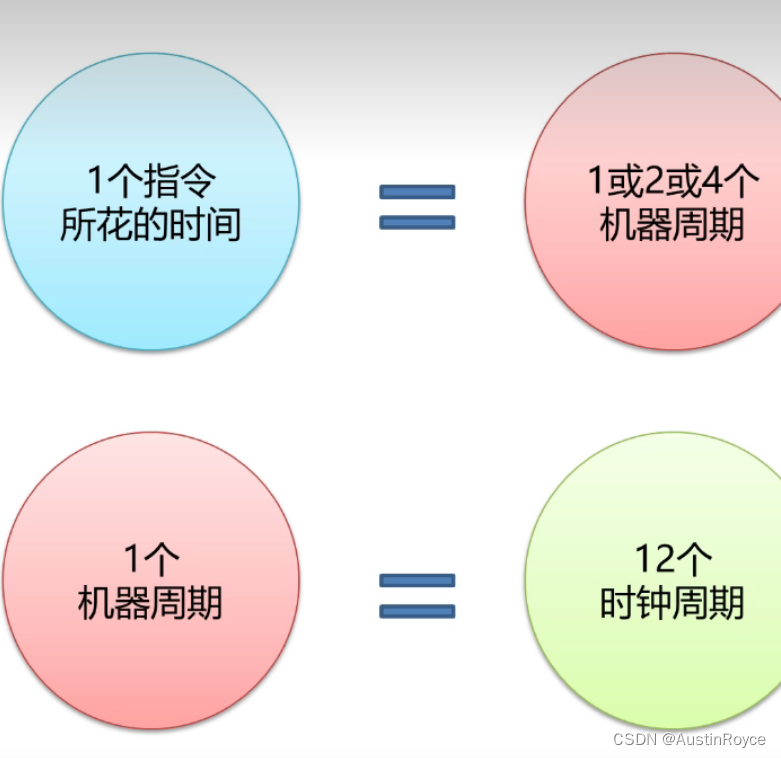

本文介绍了8051单片机的指令周期计算方法，使用11.0592MHz晶振时的时钟周期，以及如何利用_nop_函数实现1us和ms级的延时，同时提到了STC-ISP中的软件延时计算机制。
