KNX—智能调光控制项目

该项目需要主要实现的功能：

1、灯光的单独调光、灯光的联动调光

2、区域照明

3、整体照明

4、场景控制

该项目所需要的设备：

2 路调光模块、 8 键智能按键面板、 640mA 电源模块、 IP 下载器；

1、电脑；

2、灯泡若干；

3、KNX 总线若干，红黑端子若干，电缆线若干。

一、创建项目

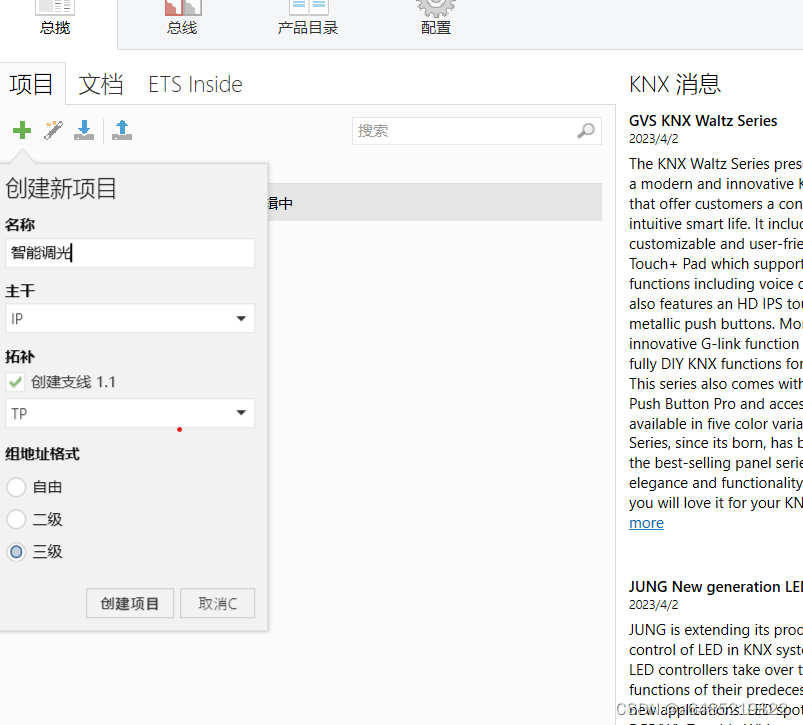

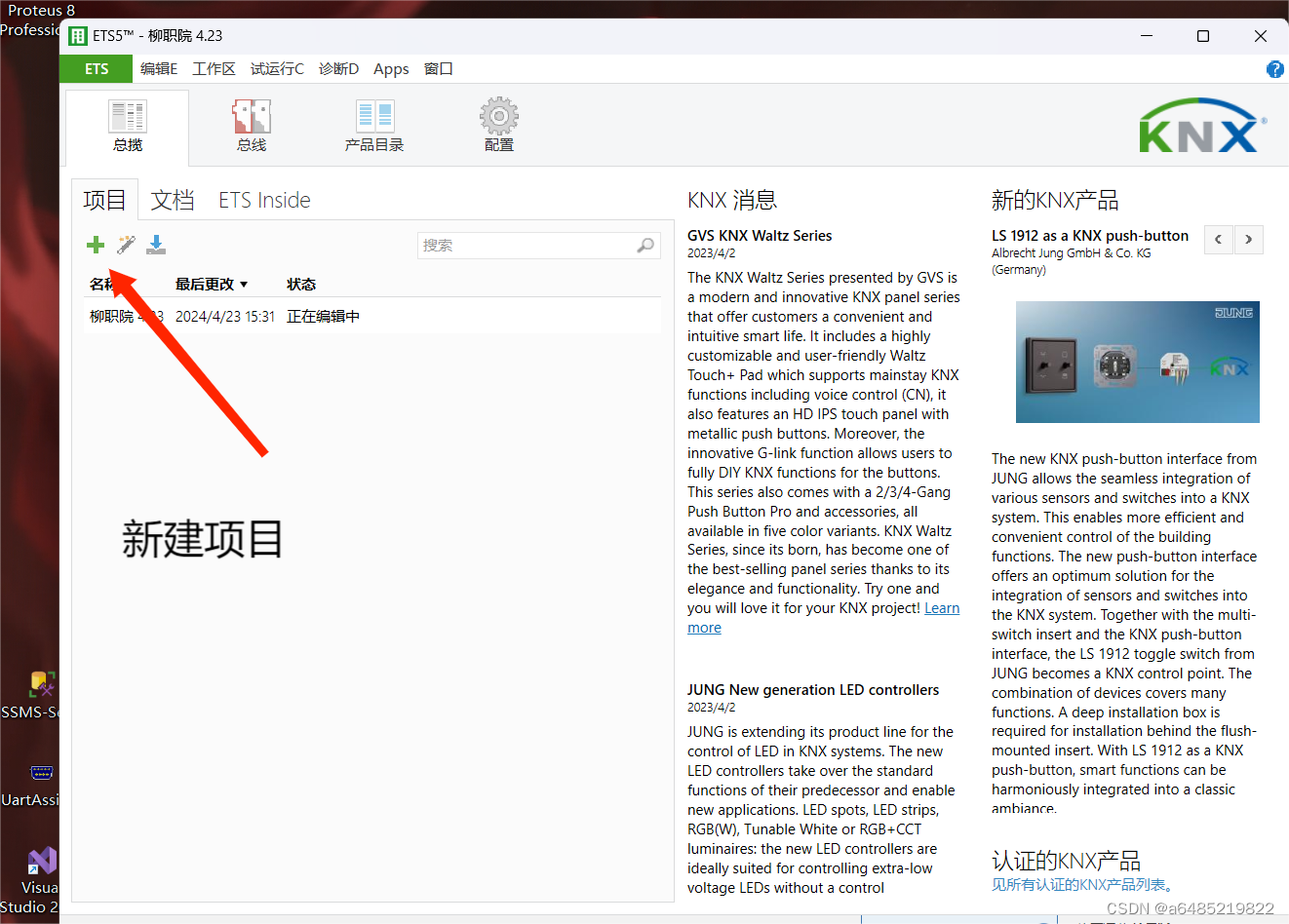

创建一个命名为智能调光的项目

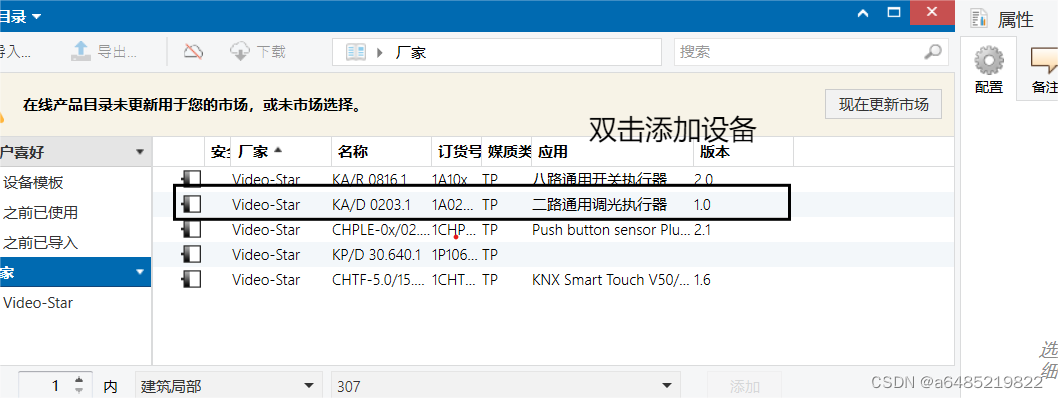

二、导入产品的数据库

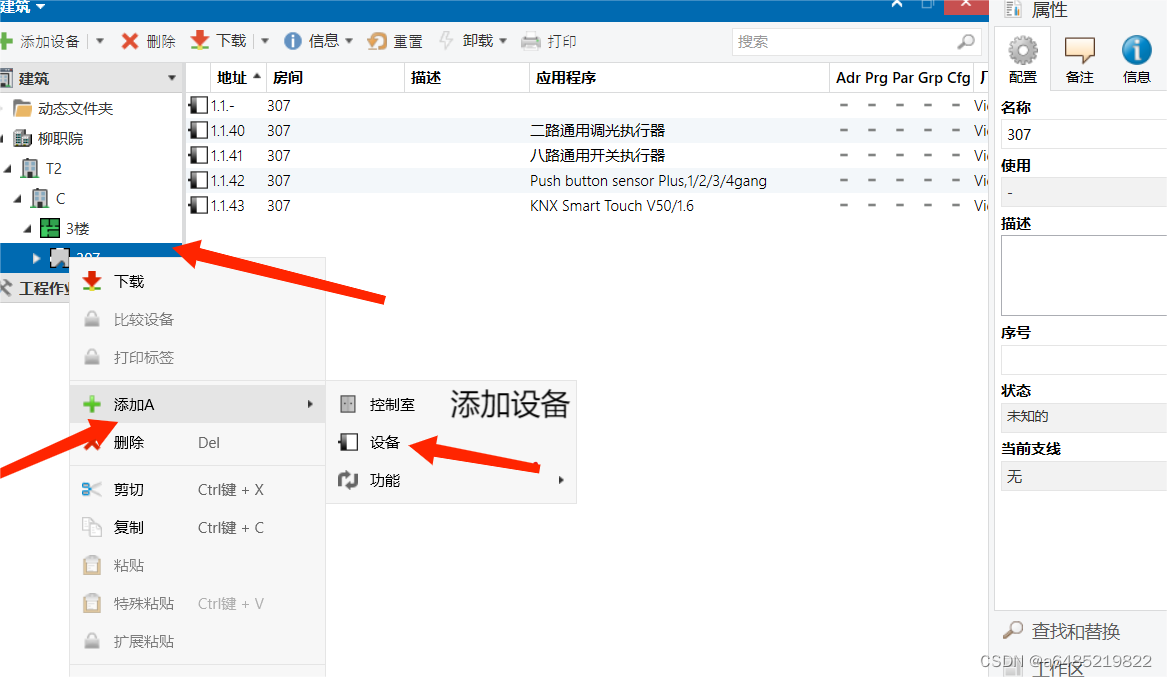

1、

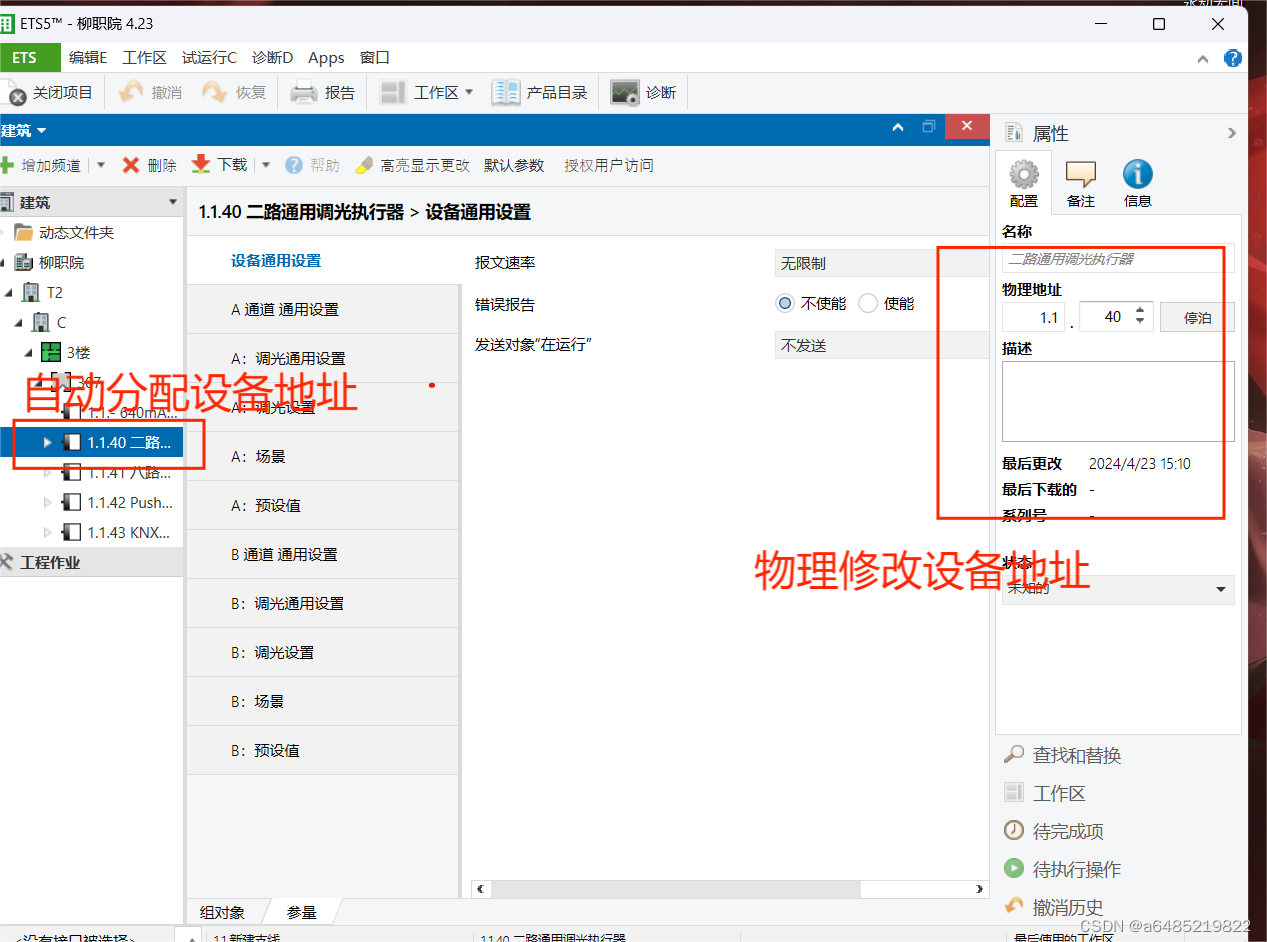

2、分配物理地址在右边，分配好地址在左边

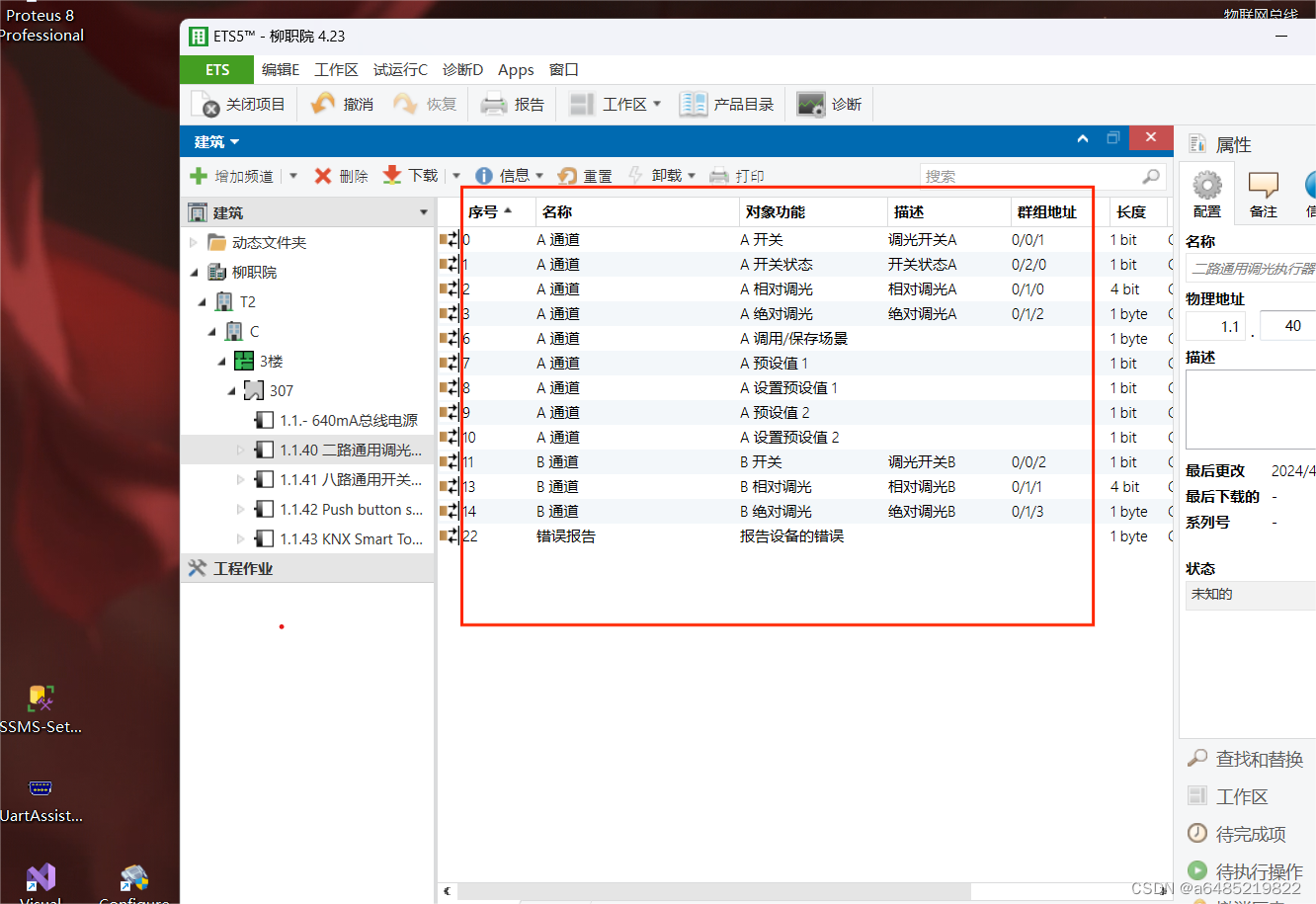

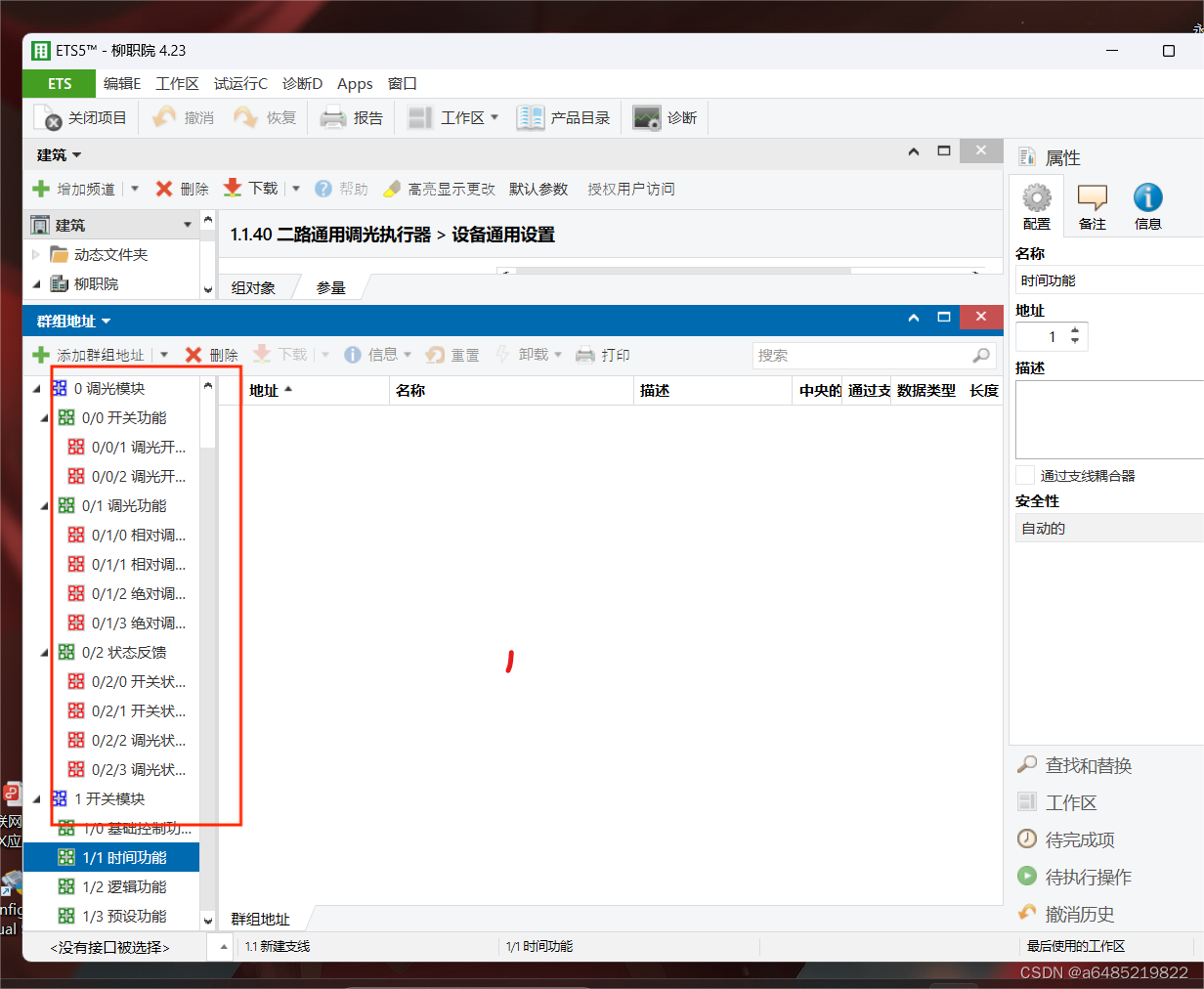

3、添加组地址

4、配置2路设备的调光模块

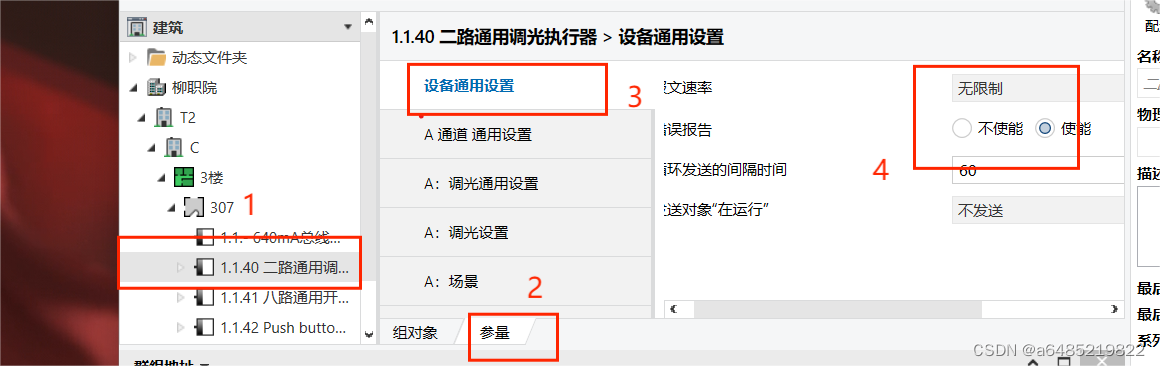

先点击2路调光模块，然后点击参数，再点开设备通用模块进行配置

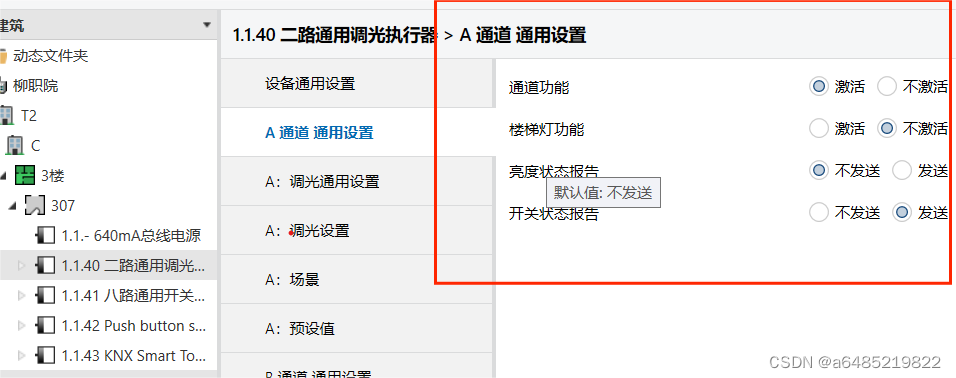

参数“通道功能”

可选项：激活/不激活

选项“激活”表示调光器 X 通道使能,可设置调光器的工作模式及当前亮度状态和开关状

态报告。

参数“楼梯灯功能”

可选项：激活/不激活

选项“激活”表示调光器 X 通道的楼梯灯模式功能使能，选项为“不激活”时为正常调光

模式。

参数“亮度状态报告”

该参数用于报告最新的亮度值，这个参数使能后，亮度值不论是什么原因改变，都会发送

一个帧到总线。

可选项：不发送/发送

选项为“不发送”时，不报告当前的亮度状态；选项为“ 发送”时，当收到一个调节亮

度值的报文，不论亮度值是否跟原来亮度相同，都会发送一个帧到总线，报告当前的亮度

值。

注意：当选项为“发送”时，一定要确保对象“亮度状态 X” 和对象“绝对调光 X”不用

同一个组地址，否则对象会自发自收，进入死循环，而使整个设备不能正常工作。

参数“开关状态报告”

该参数设置对象“开关”更改时，是否把当前开关状态报告给总线。开关的状态在亮度值

大于0的时候，发送“1”至总线；当前亮度值为0 时，发送“0”至总线。

174 可选项：不发送/发送

选项为“不发送”时，不发送当前的开关状态至总线。选项为“发送”时，把开关的状态

更改报告给总线。

注意：当选项为“发送”时，一定要确保对象“开关状态 X” 和对象“开关 X”不用同一

个组地址，否则对象会自发自收，进入死循环，而使整个设备不能正常工作

设置“X 通道通用设置”该选项可看需求进行配置

该参数设定调光的时间。不论是绝对调光，还是开关调光方式，在选用了调光打开或调光

关闭调光的时间时，时间都是选用这个输入值乘以 2 秒，最大允许输入时间为 255 秒。

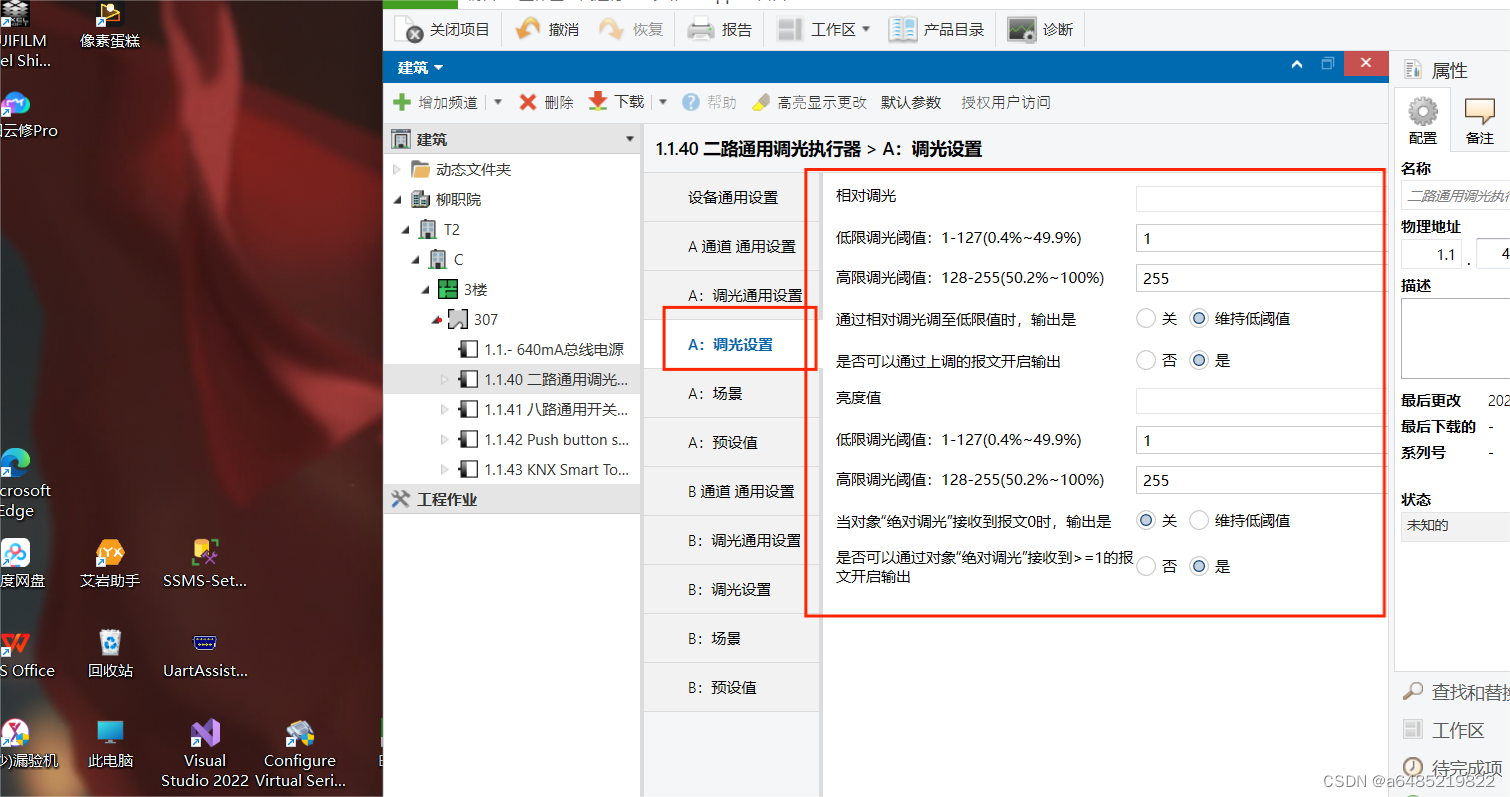

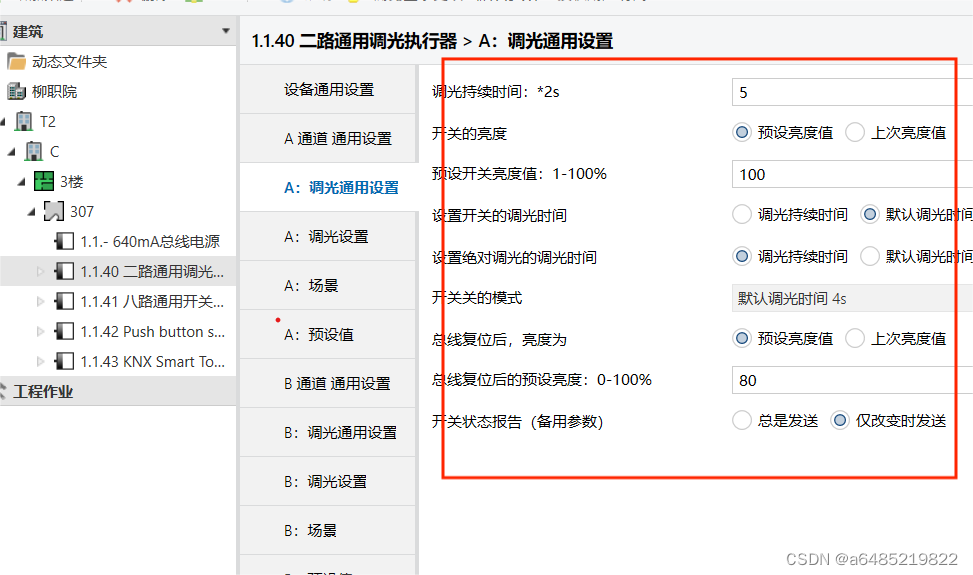

该界面是调光器的一些参数，该调光方式有两种：一种为相对调光，另一种则为亮度调光

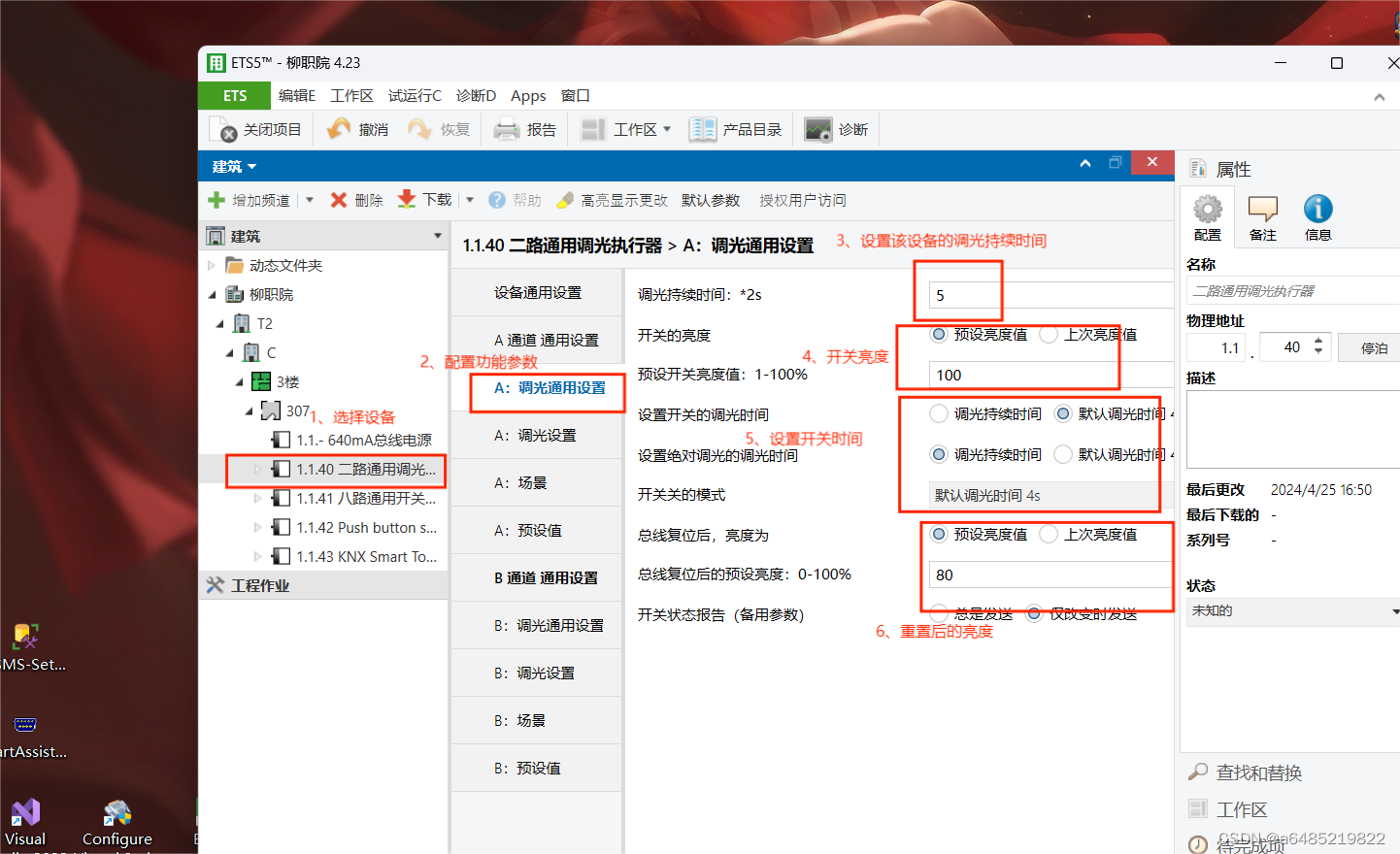

2路设备的调光设置参数，以A通道为例

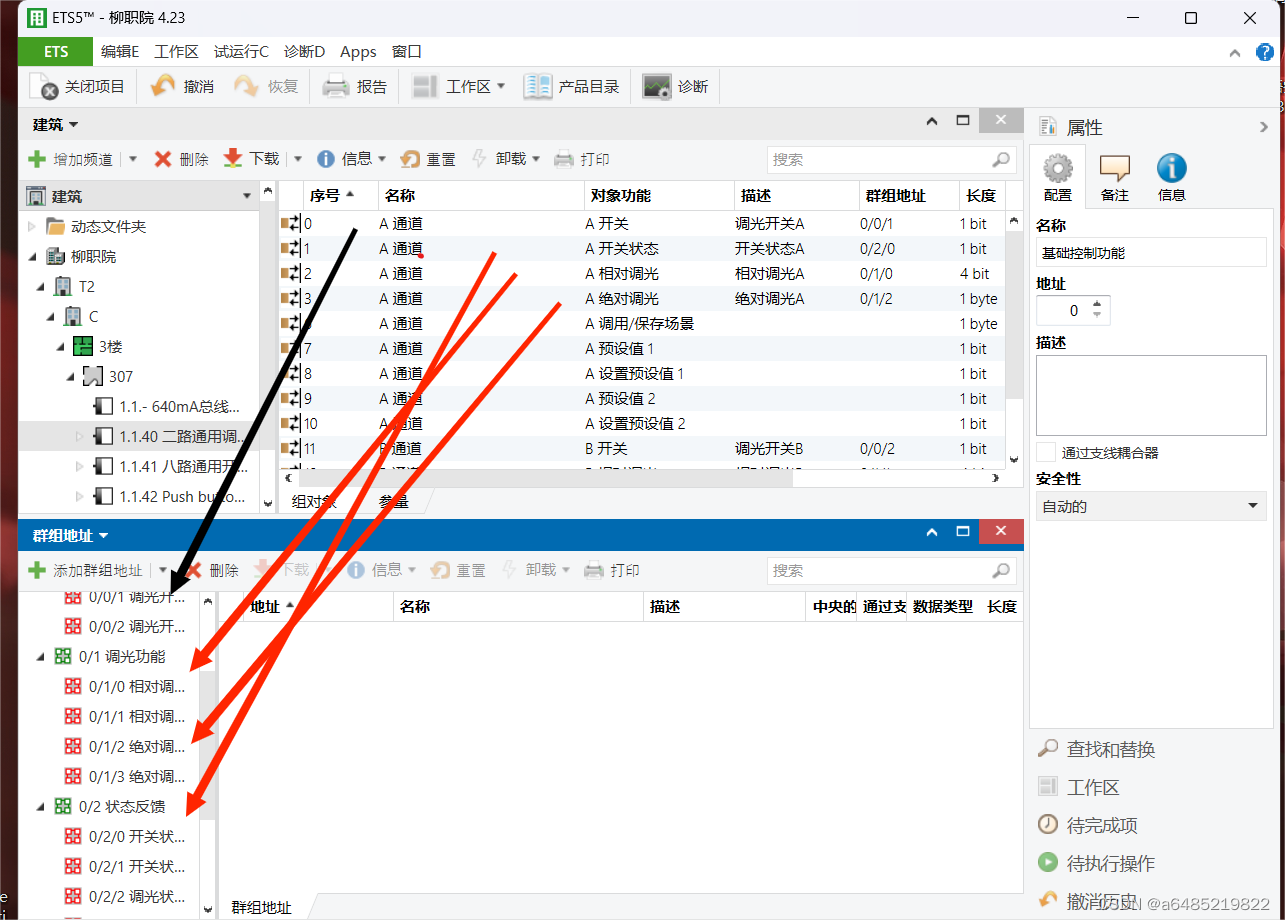

5、配置组地址

选择对应的2路通讯模块拖到对应的组地址上去

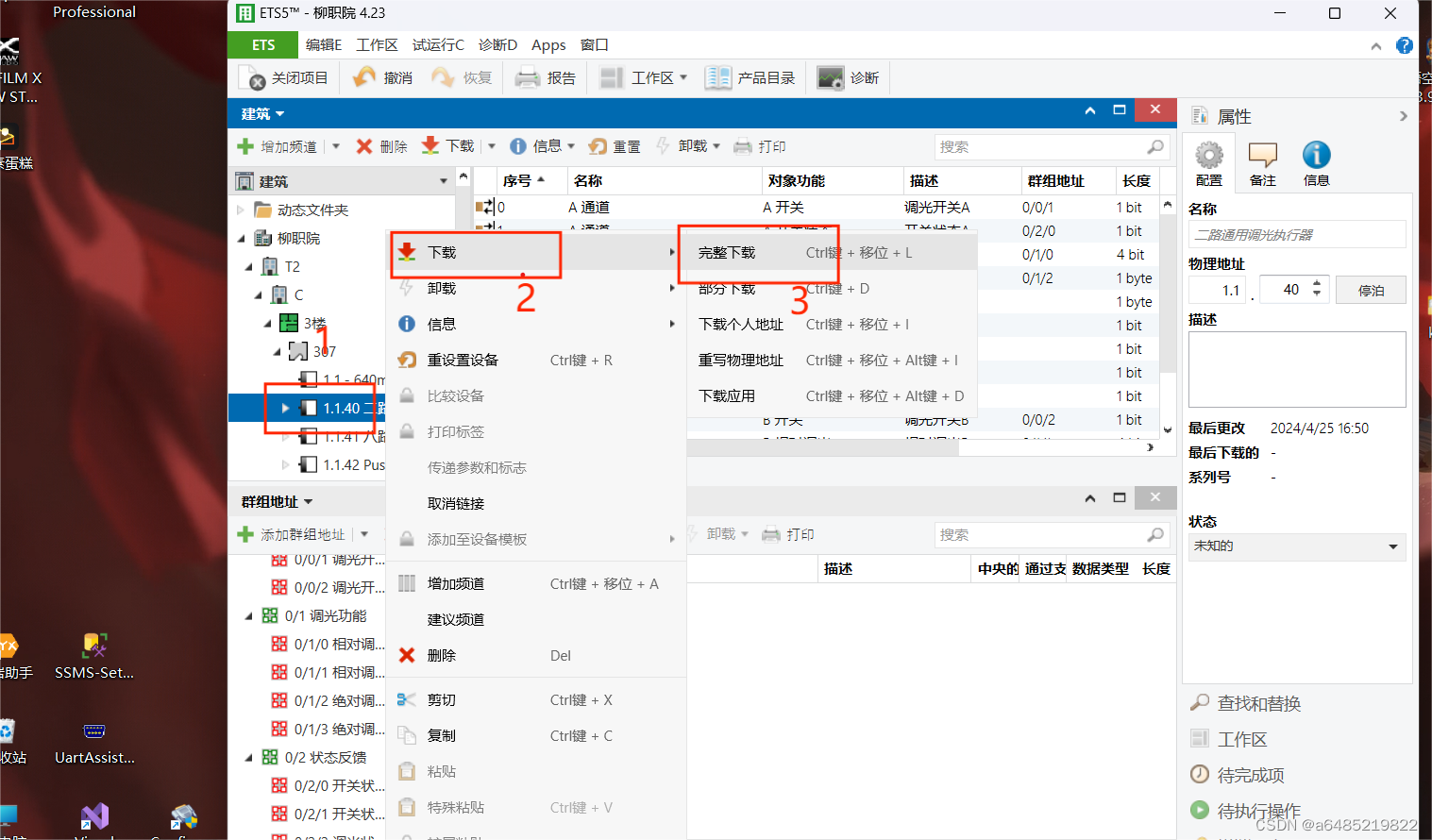

最后下载该项目，下载后记得要按2路调光模块上的编程按钮
