MQTT协议学习及模拟链接服务器

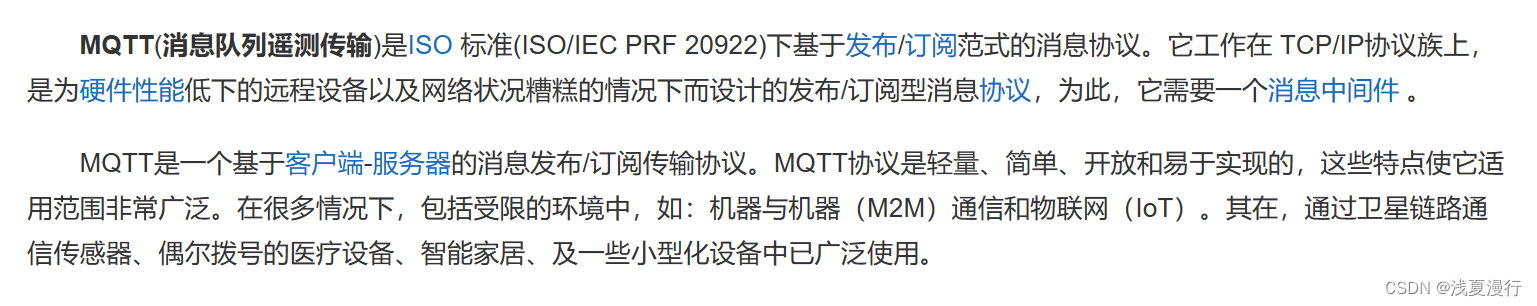

1.MQTT协议介绍
MQTT是一个基于客户端-服务器的消息发布/订阅传输协议。MQTT协议是轻量、简单、开放和易于实现的，这些特点使它适用范围非常广泛。在很多情况下，包括受限的环境中，如：机器与机器（M2M）通信和物联网（IoT）。其在，通过卫星链路通信传感器、偶尔拨号的医疗设备、智能家居、及一些小型化设备中已广泛使用。

对象：
客户端 服务器
模式：
消息发布/订阅

主题--Topic
订阅 Subscription
主题名 Topic Name
主题过滤器 Topic Filter
会话 Session
控制报文 MQTT Control Packet

MQTT协议是轻量、简单、开放和易于实现的协议
MQTT的特性

MQTT协议是为大量计算能力有限，且工作在低带宽、不可靠的网络的远程传感器和控制设备通讯而设计的协议，它具有以下主要的几项特性：
1、使用发布/订阅消息模式，提供一对多的消息发布，解除应用程序耦合；
2、对负载内容屏蔽的消息传输；

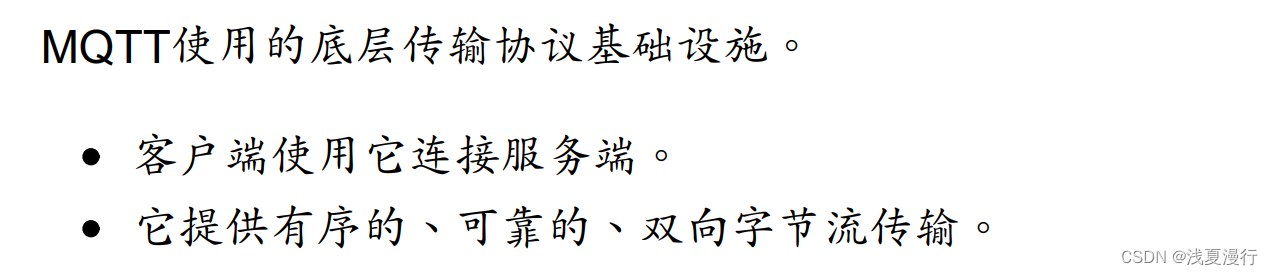

3、使用 TCP/IP 提供网络连接；
4、有三种消息发布服务质量Qos（类似中断中的优先级）
5、小型传输，开销很小（固定长度的头部是 2 字节），协议交换最小化，以降低网络流量；
6、使用 Last Will 和 Testament 特性通知有关各方客户端异常中断的机制。

2.MQTT报文

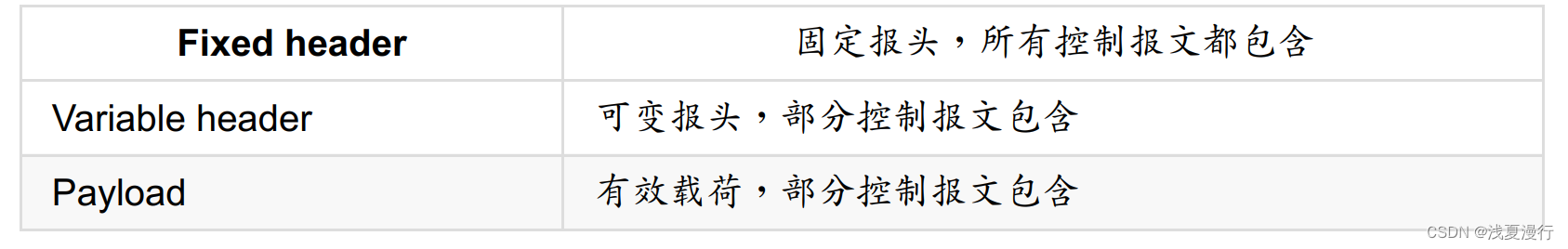

报文结构：

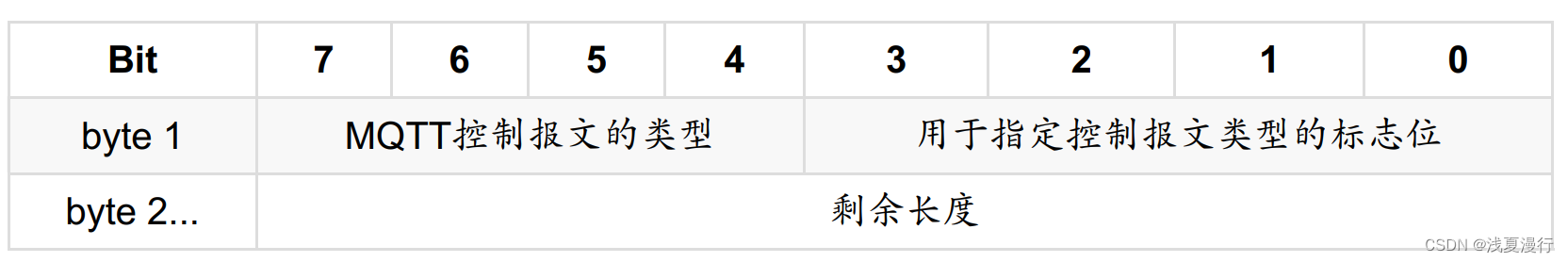

固定报文头部
每个MQTT控制报文都包含一个固定报头

高四位：类型
低四位: 标志位

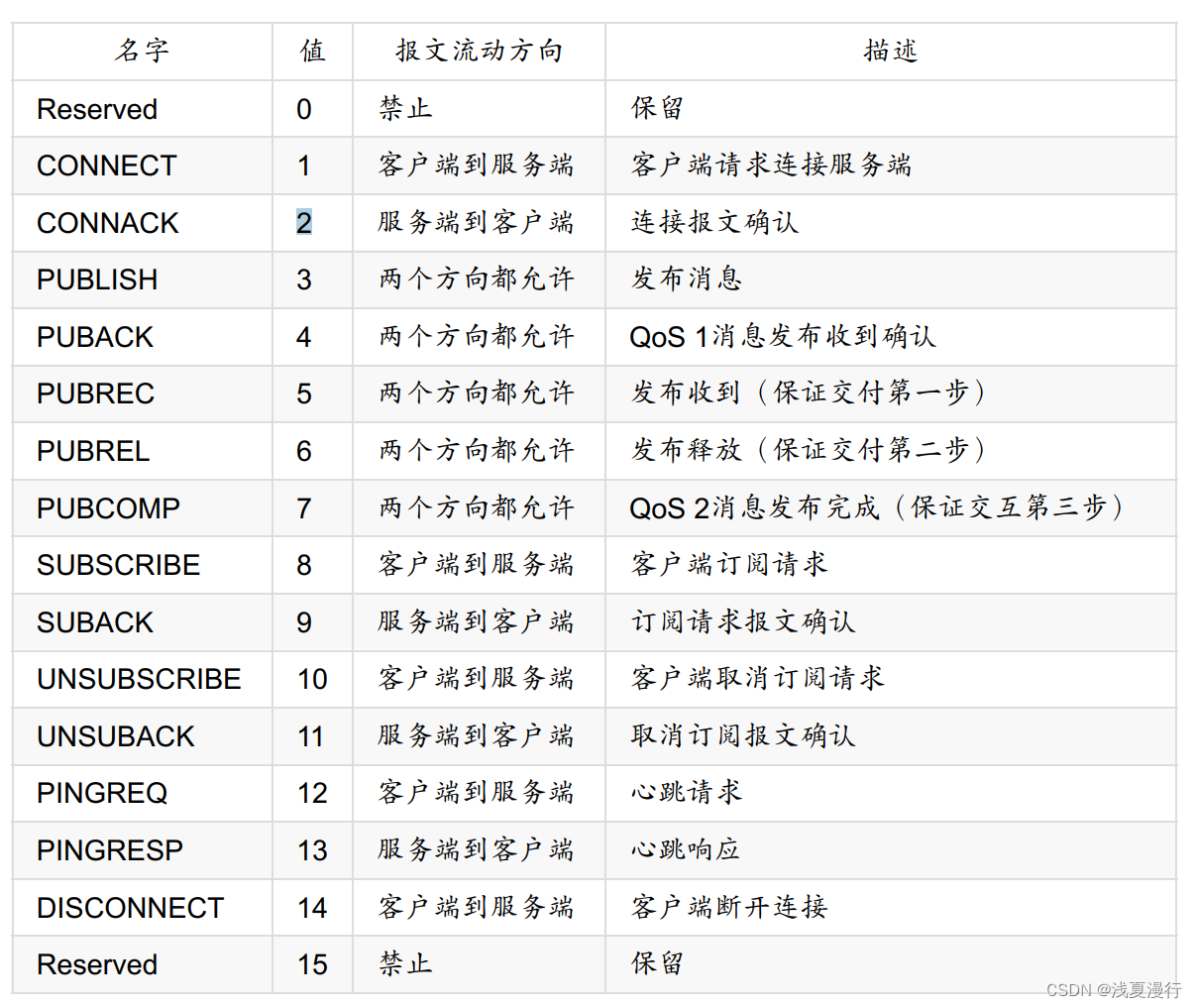

控制报文的类型

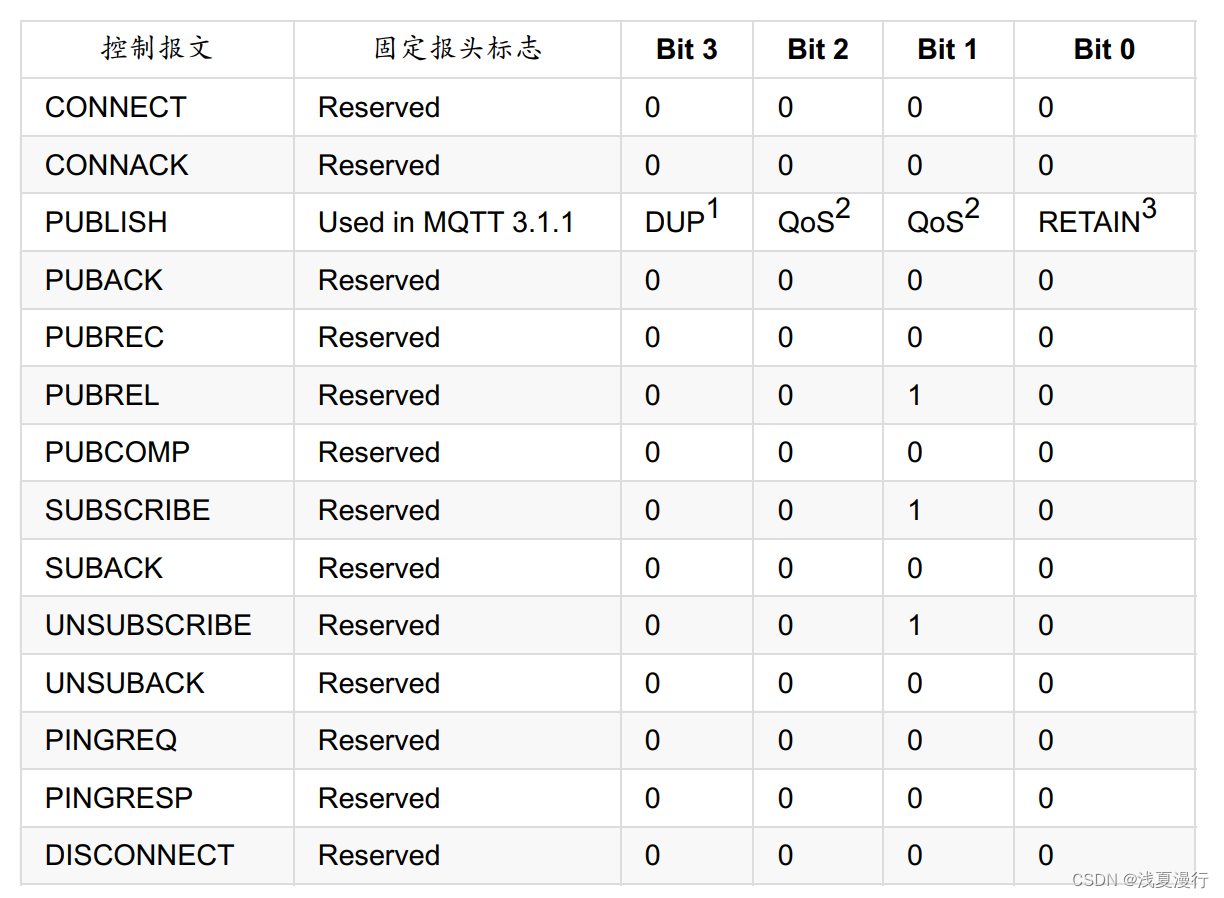

标志位

DUP =控制报文的重复分发标志QoS = PUBLISH报文的服务质量等级RETAIN = PUBLISH报文的保留标志

剩余长度（ Remaining Length）
表示当前报文剩余部分的字节数， 包括可变报头和负载的数据。

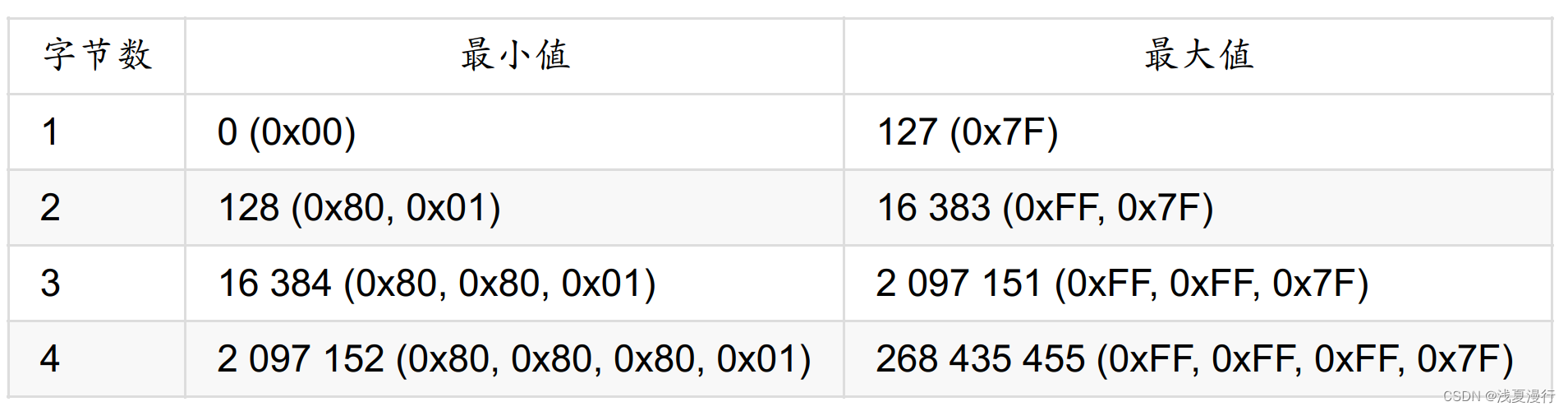

长度大小：

可变报头 Variable header
某些MQTT控制报文包含一个可变报头部分。 它在固定报头和负载之间。 可变报头的内容根据报文类型的不同而不同。 可变报头的报文标识符（ Packet Identifier） 字段存在于在多个类型的报文里。

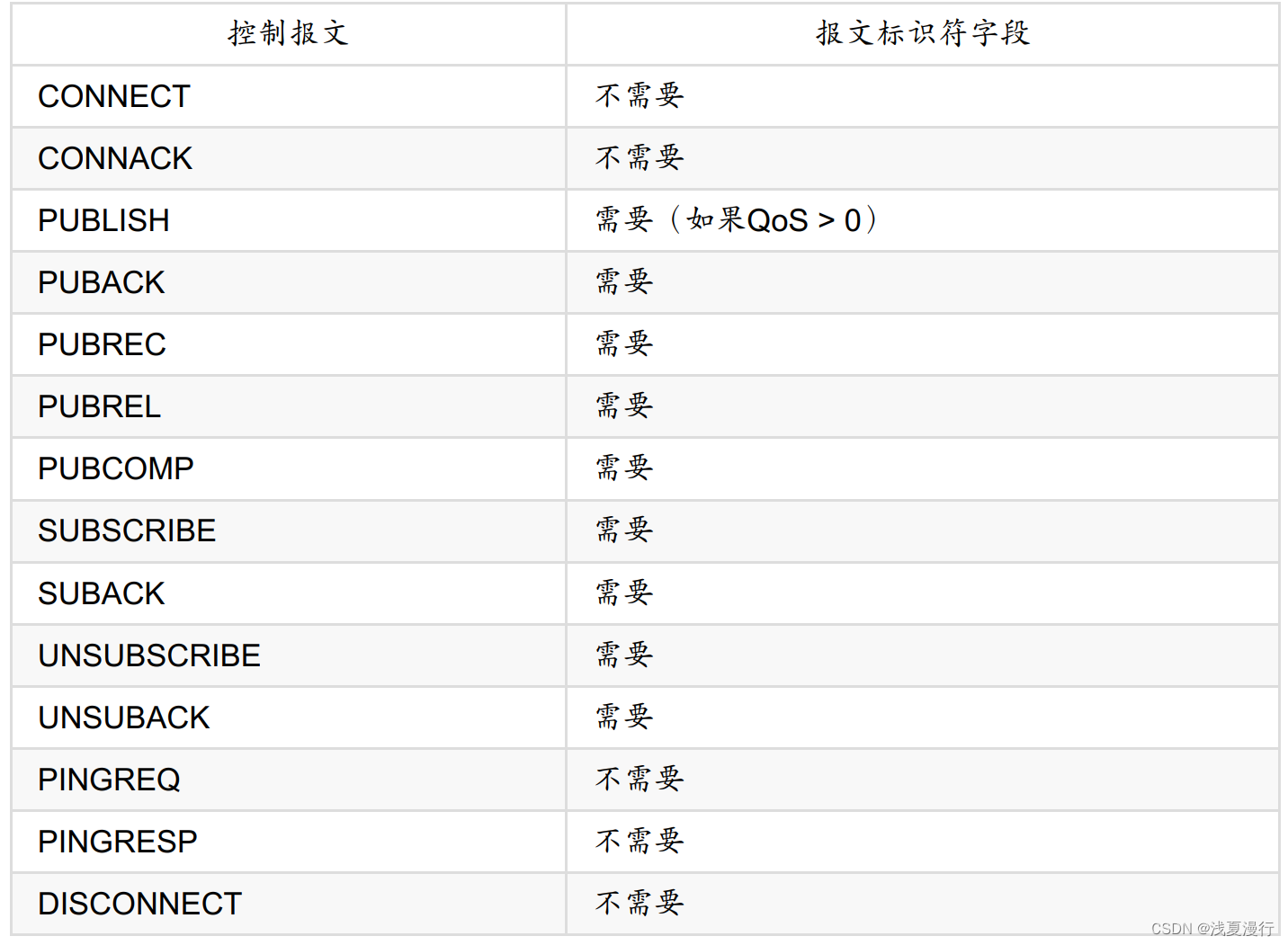

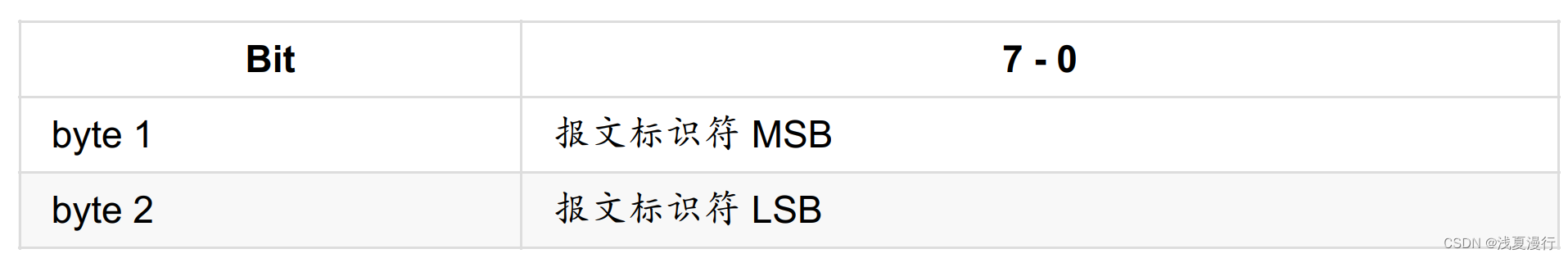

报文标识符

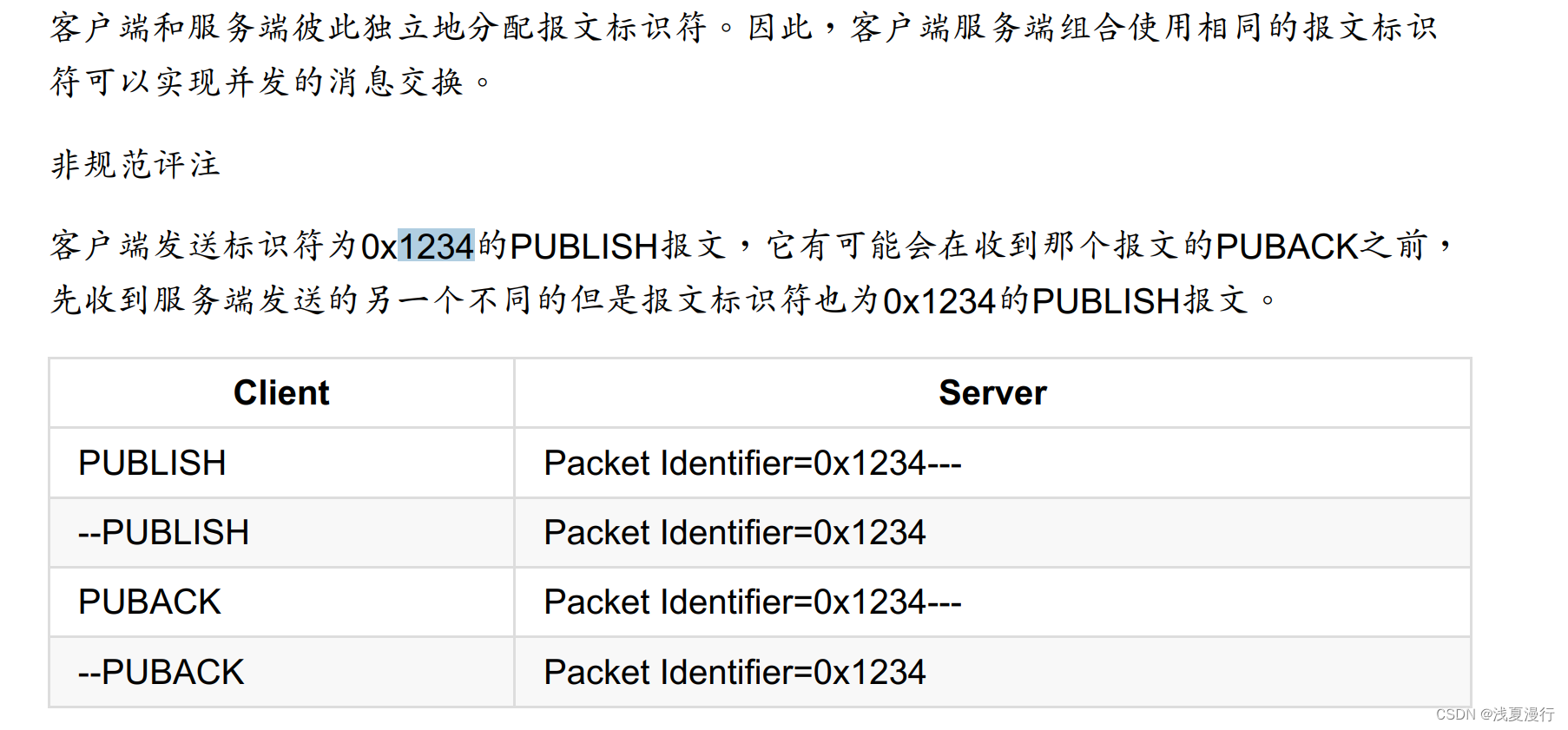

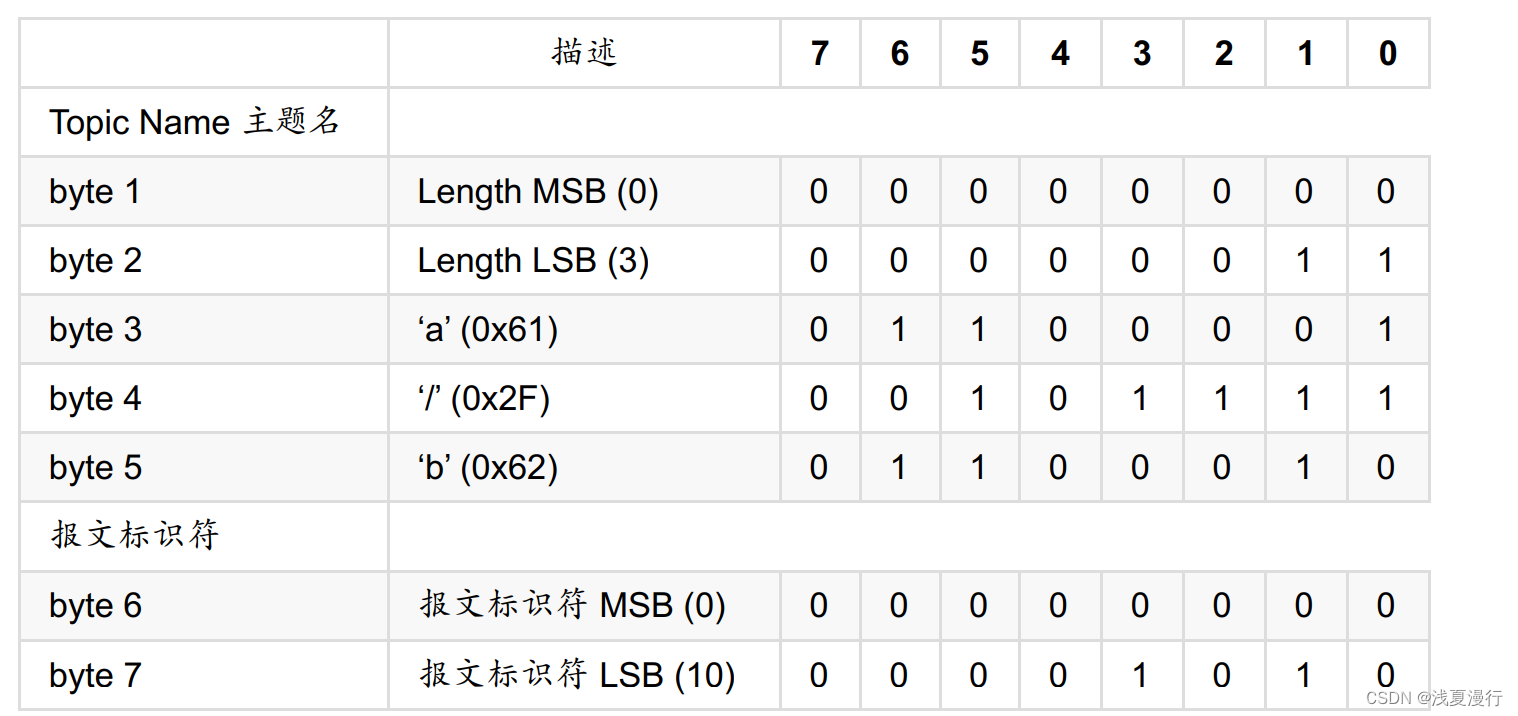

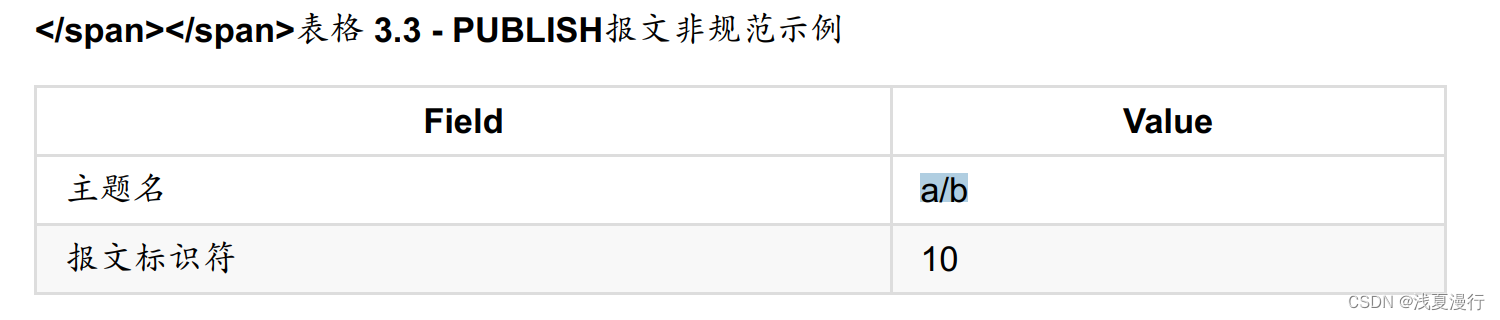

标识符例子：

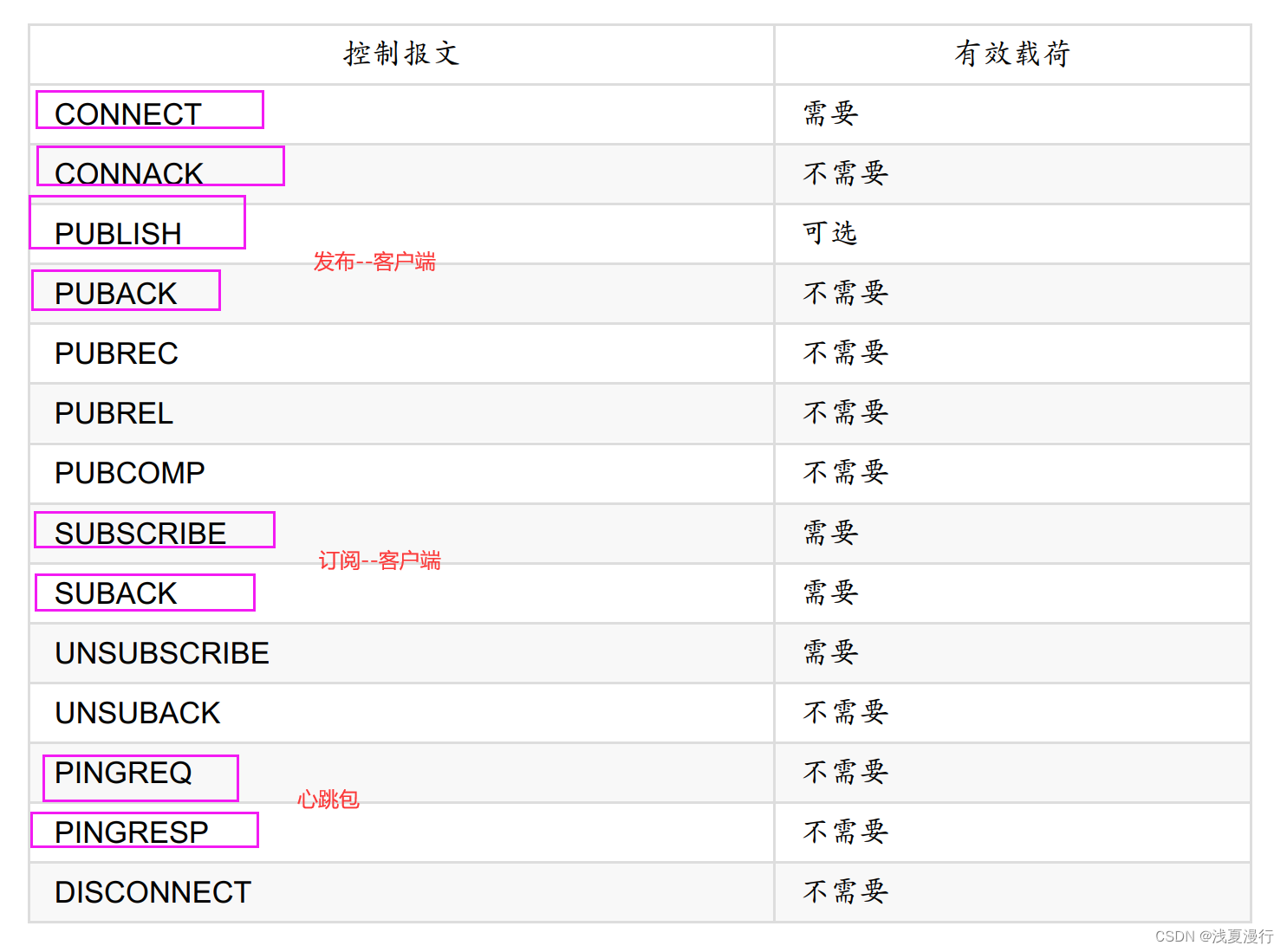

有效载荷

某些MQTT控制报文在报文的最后部分包含一个有效载荷

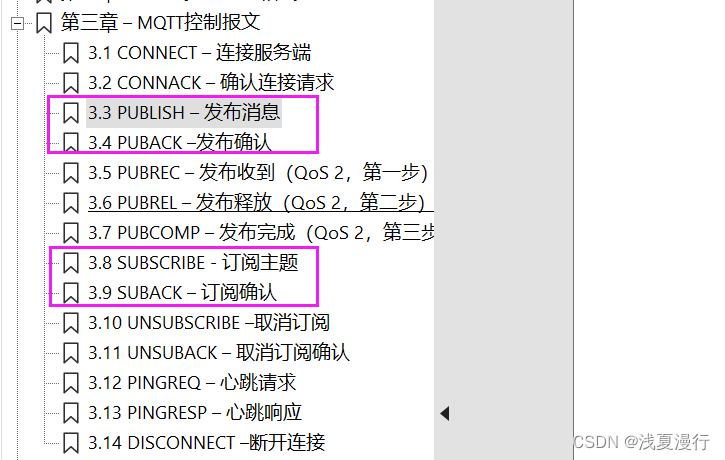

3.MQTT报文内容
发布消息：
固定报头

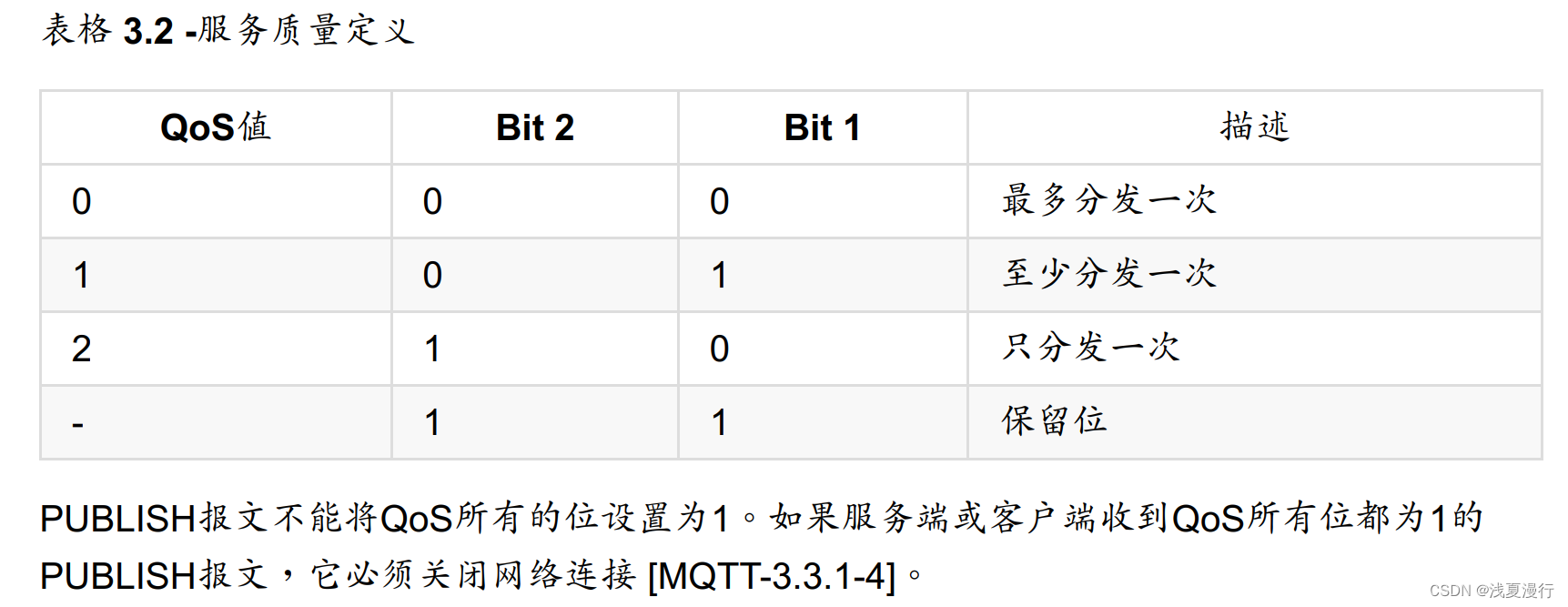

消息等级
三个等级

其实关于MQTT协议的可靠性，主要就是通过服务质量等级体现出来的，那么这个服务质量等级到底是什么意思呢，我们接着看：

QoS 0：最多分发一次。消息的传递完全依赖底层的TCP/IP网络，协议里没有定义应答和重试，消息要么只会到达服务端一次，要么根本没有到达。消息可能会丢失。例如，这个等级可用于环境传感器数据，单次的数据丢失没关系，因为不久之后会再次发送。
QoS 1：至少分发一次。服务器的消息接收由PUBACK消息进行确认，如果通信链路或发送设备异常，或者指定时间内没有收到确认消息，发送端会重发这条在消息头中设置了DUP位的消息。(保证交付功能)
QoS 2：只分发一次。这是最高级别的消息传递，消息丢失和重复都是不可接受的，使用这个服务质量等级会有额外的开销。例如，这个等级可用在一个计费系统中，这里如果消息重复或丢失会导致不正确的收费。
而 QoS2 相对来说就是比较严谨的了，为什么这么说，这就相当于客户端给服务端发送消息，这时候，要求保证客户端发了一次，而服务端收到一次，这样才是相当于只有一次的概念。

还是不明白的话请看下面的例子：

目前流行的共享单车智能锁，智能锁可以定时使用QoS level 0质量消息请求服务器，发送单车的当前位置，如果服务器没收到也没关系，反正过一段时间又会再发送一次。之后用户可以通过App查询周围单车位置，找到单车后需要进行解锁，这时候可以使用QoS level 1质量消息，手机App不断的发送解锁消息给单车锁，确保有一次消息能达到以解锁单车。最后用户用完单车后，需要提交付款表单，可以使用QoS level 2质量消息，这样确保只传递一次数据，否则用户就会多付钱了。

可变报头
主题 标识符

有效载荷
有效载荷包含将被发布的应用消息。 数据的内容和格式是应用特定的。 有效载荷的长度这样计算： 用固定报头中的剩余长度字段的值减去可变报头的长度。 包含零长度有效载荷的PUBLISH报文是合法的

4.MQTT连接阿里云测试

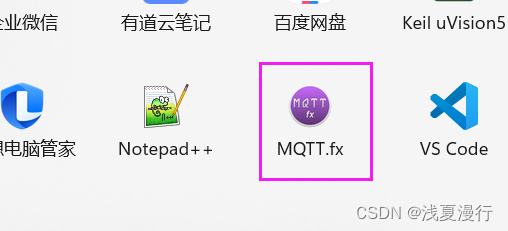

1.测试软件

2.设备的创建
准备工作：阿里云的账号
1.首先创建产品

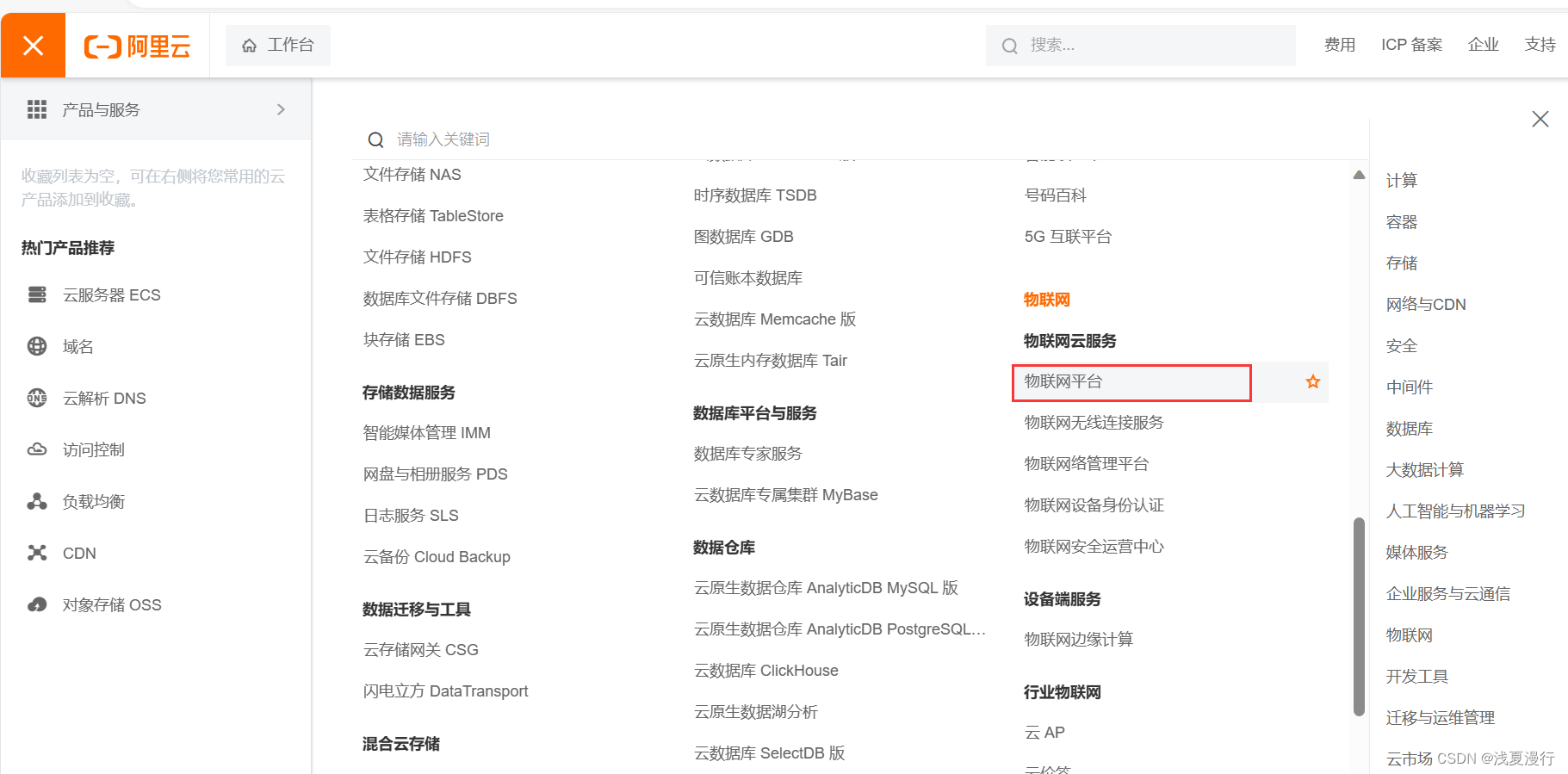

查找物联网平台

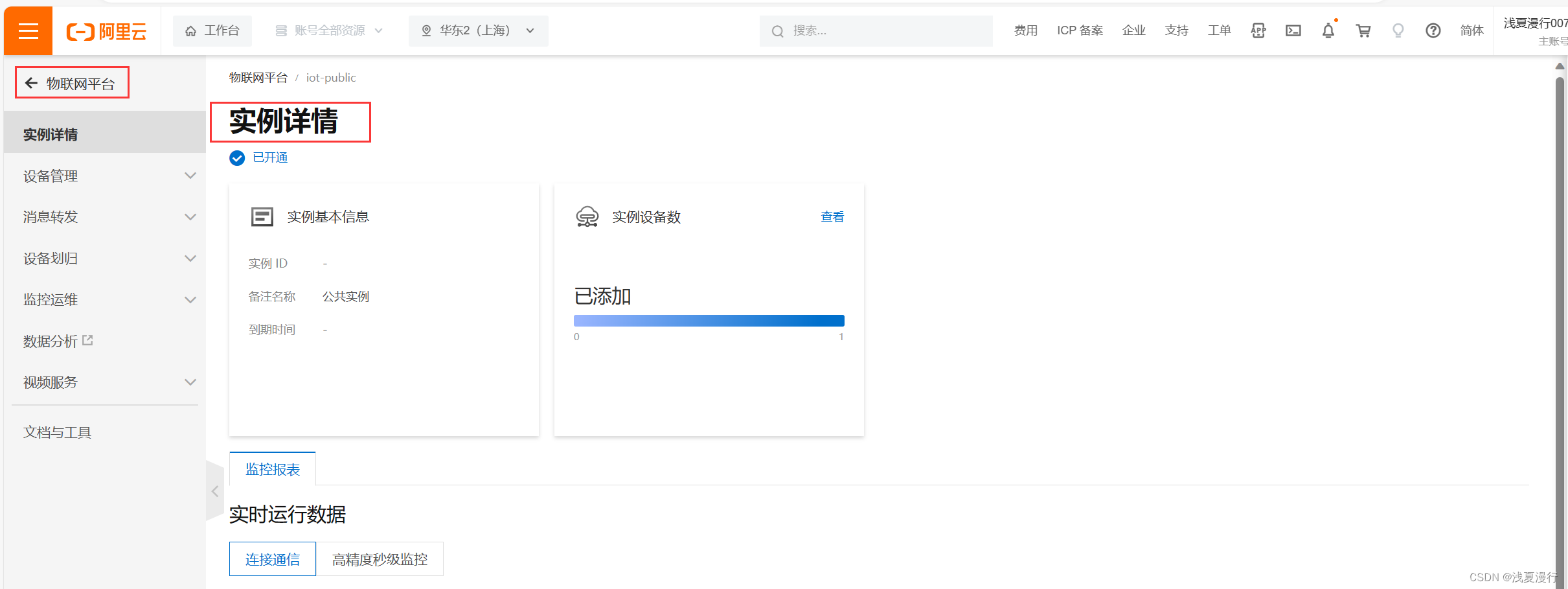

进入物联网平台：

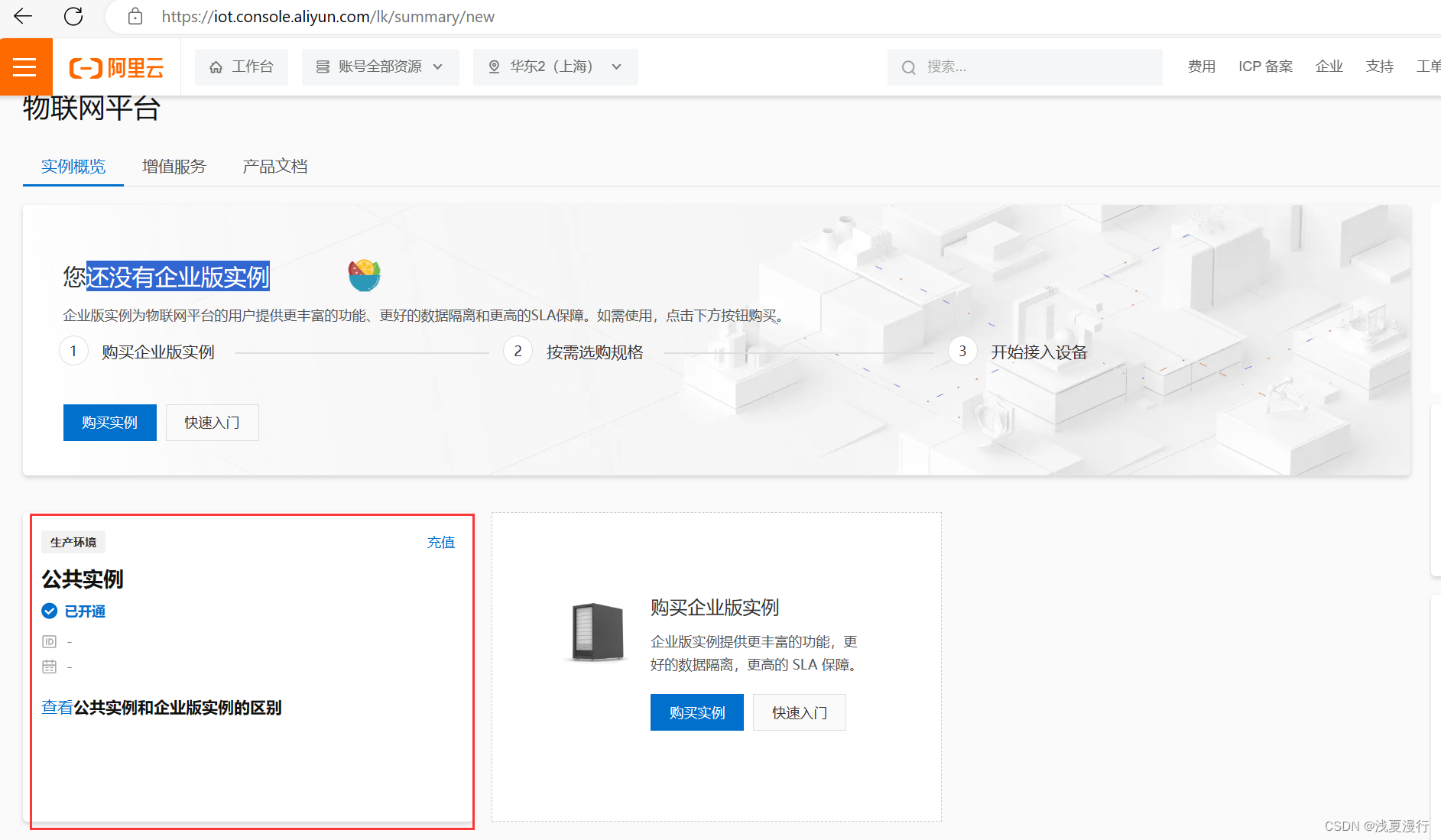

进入公共实例：

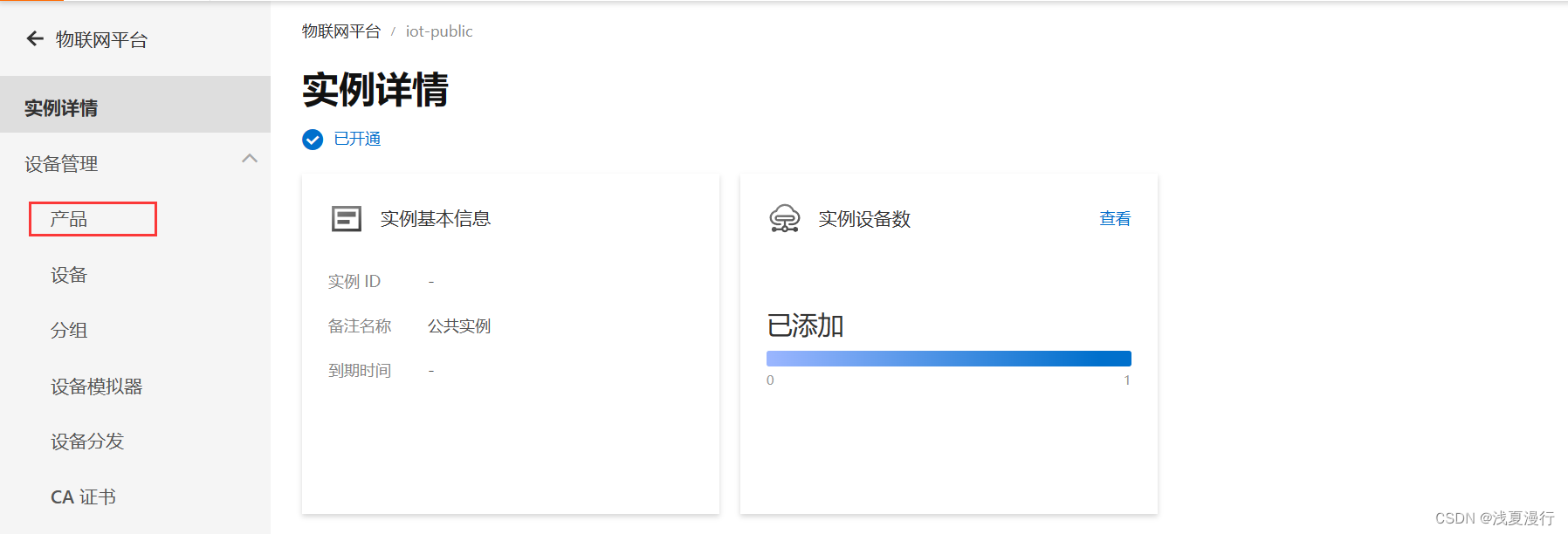

点击设备管理–》点击产品

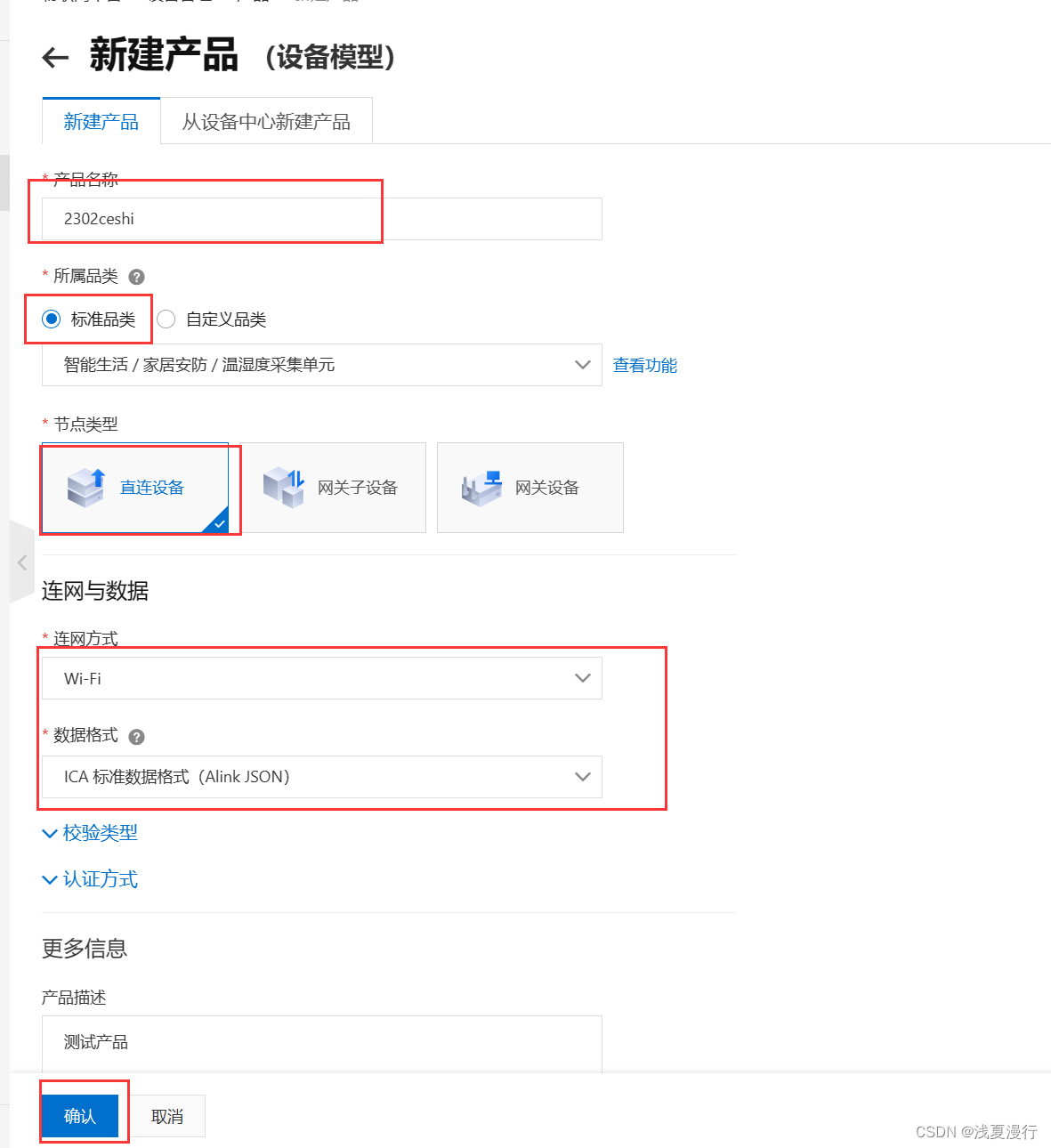

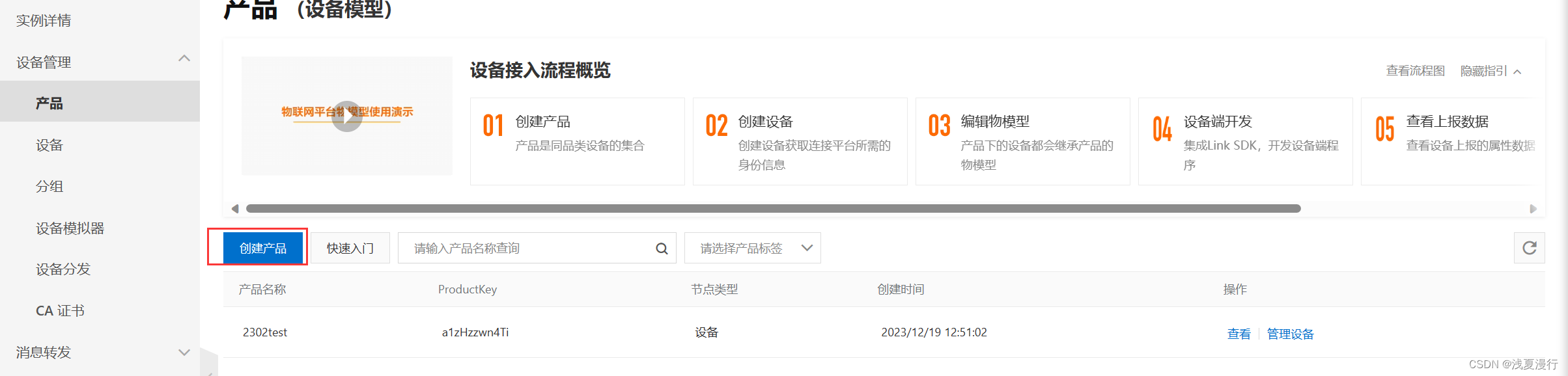

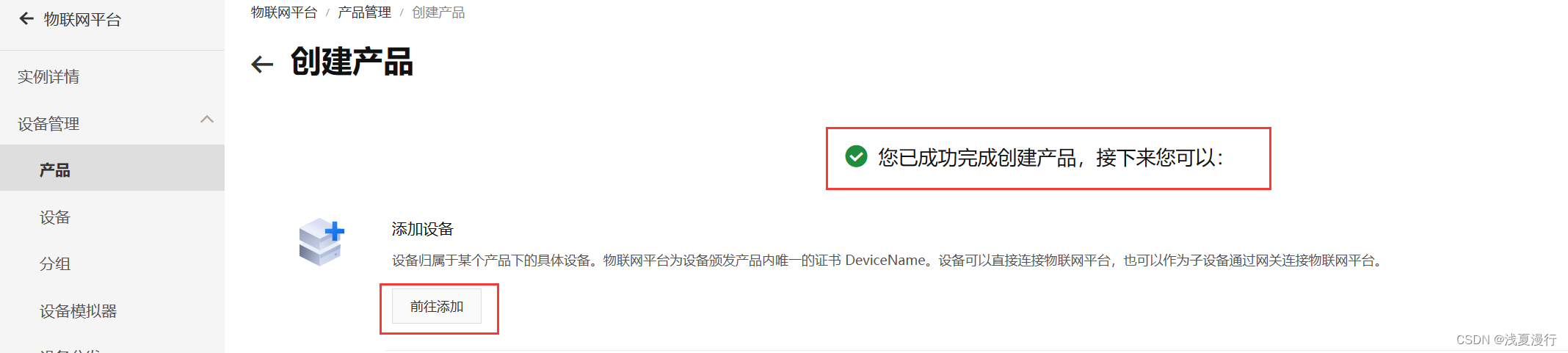

创建产品

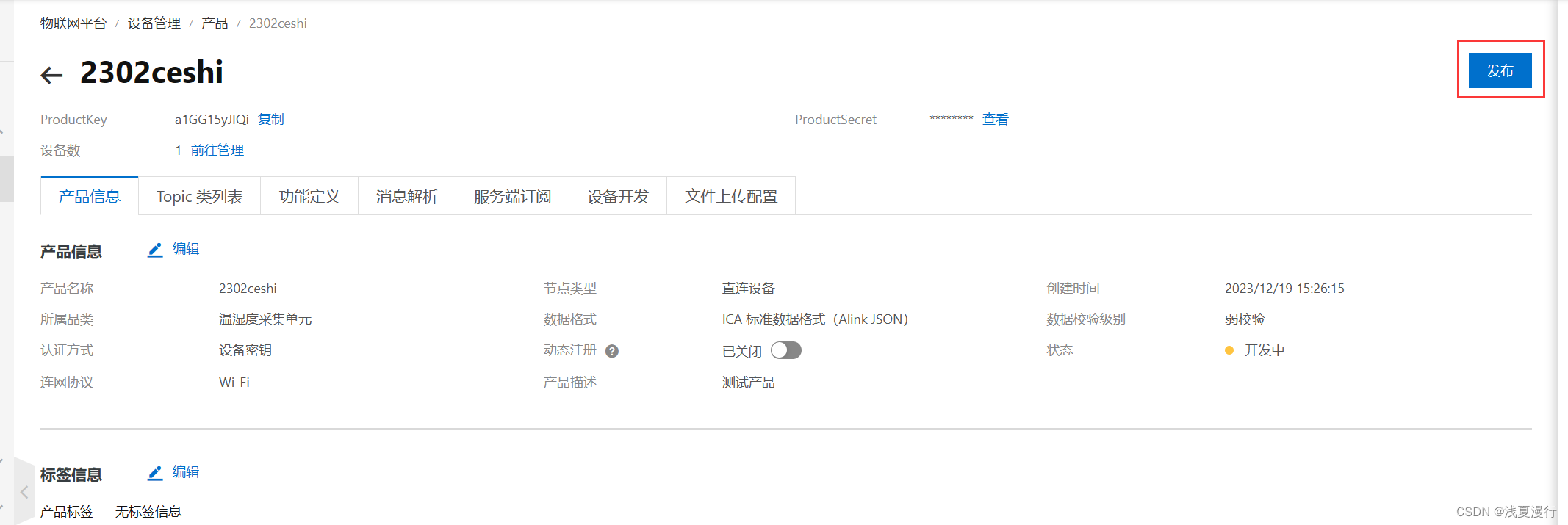

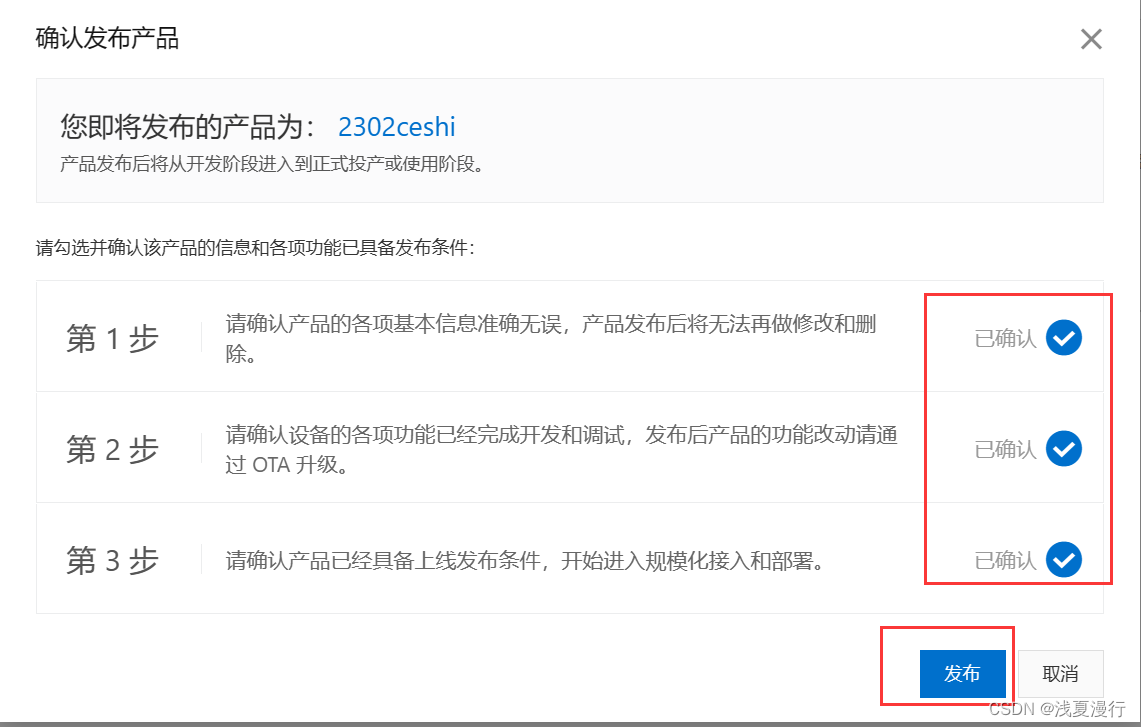

将产品发布

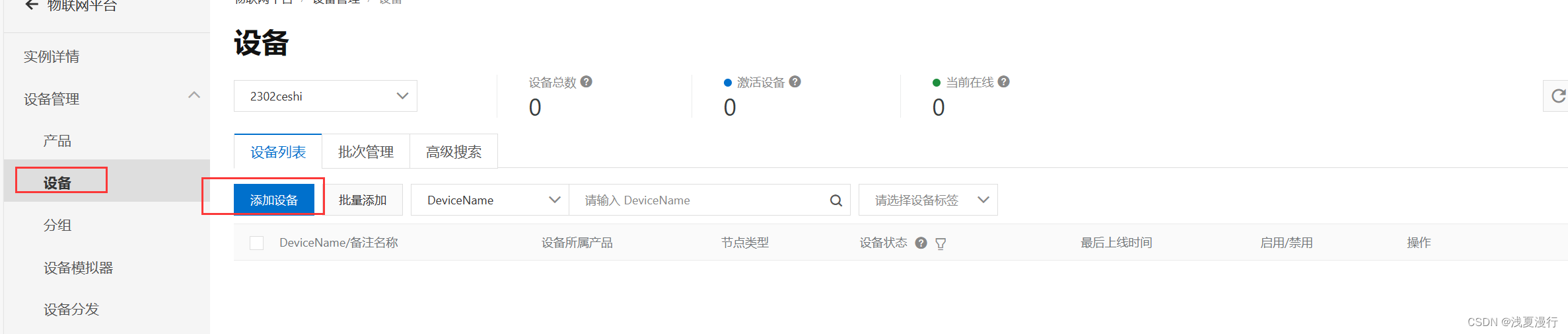

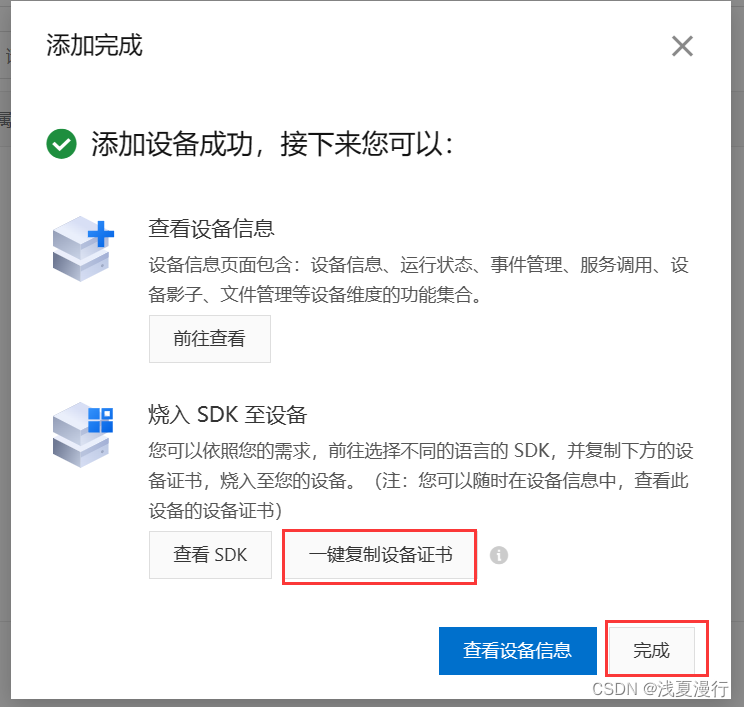

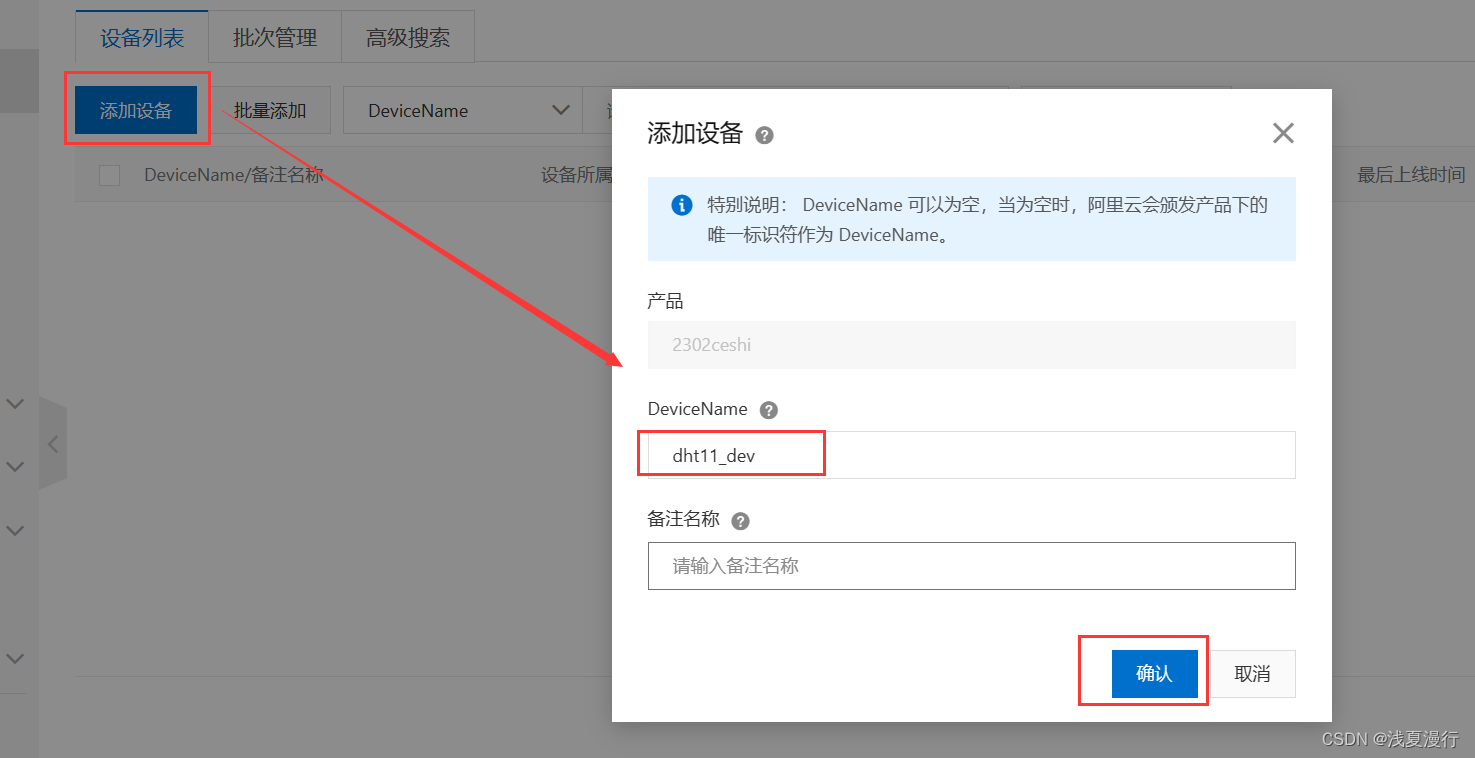

2.创建具体的设备

找到设备，复制MQTT连接信息：

3.上位机软件（MQTT.FX）测试连接

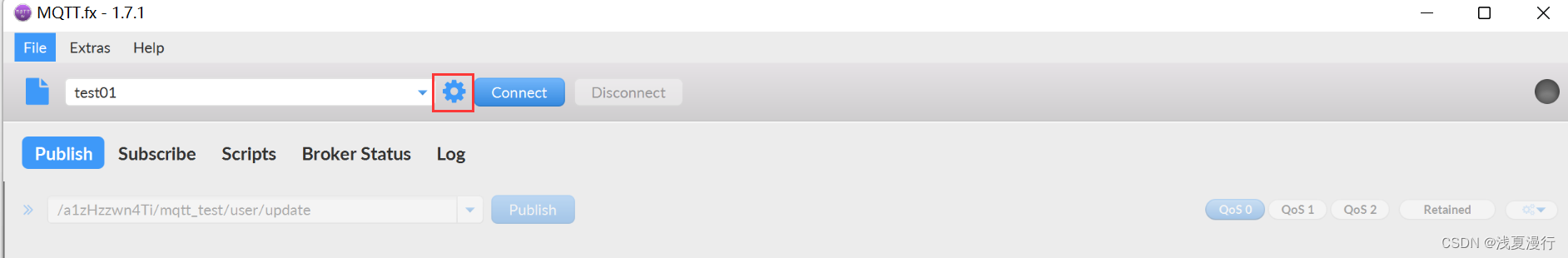

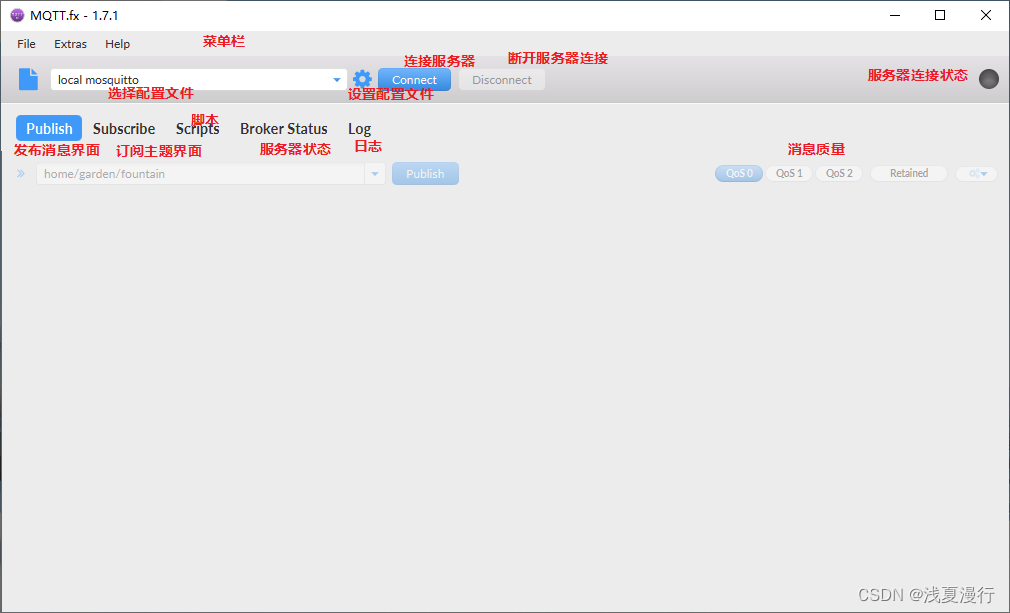

软件介绍：

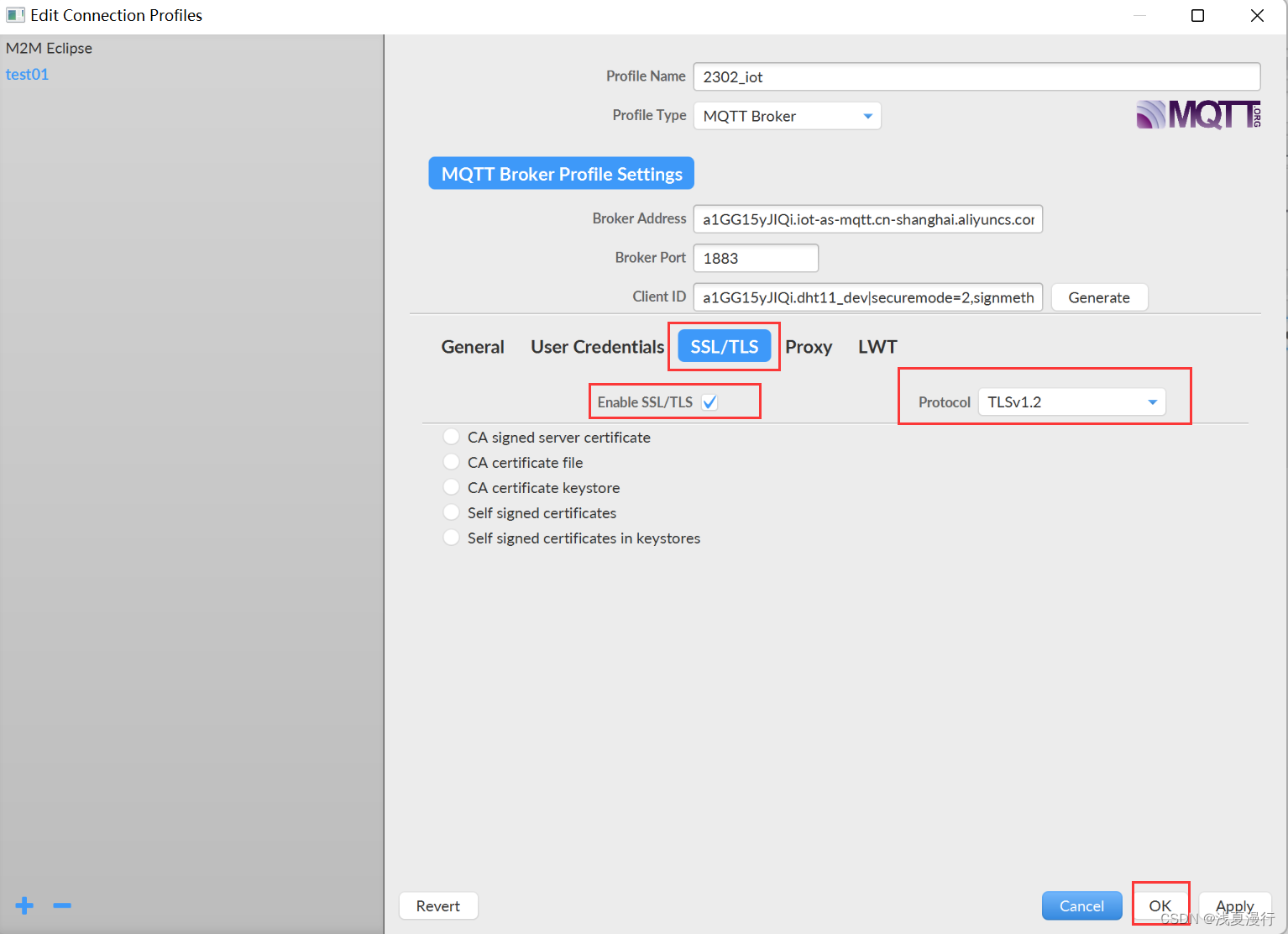

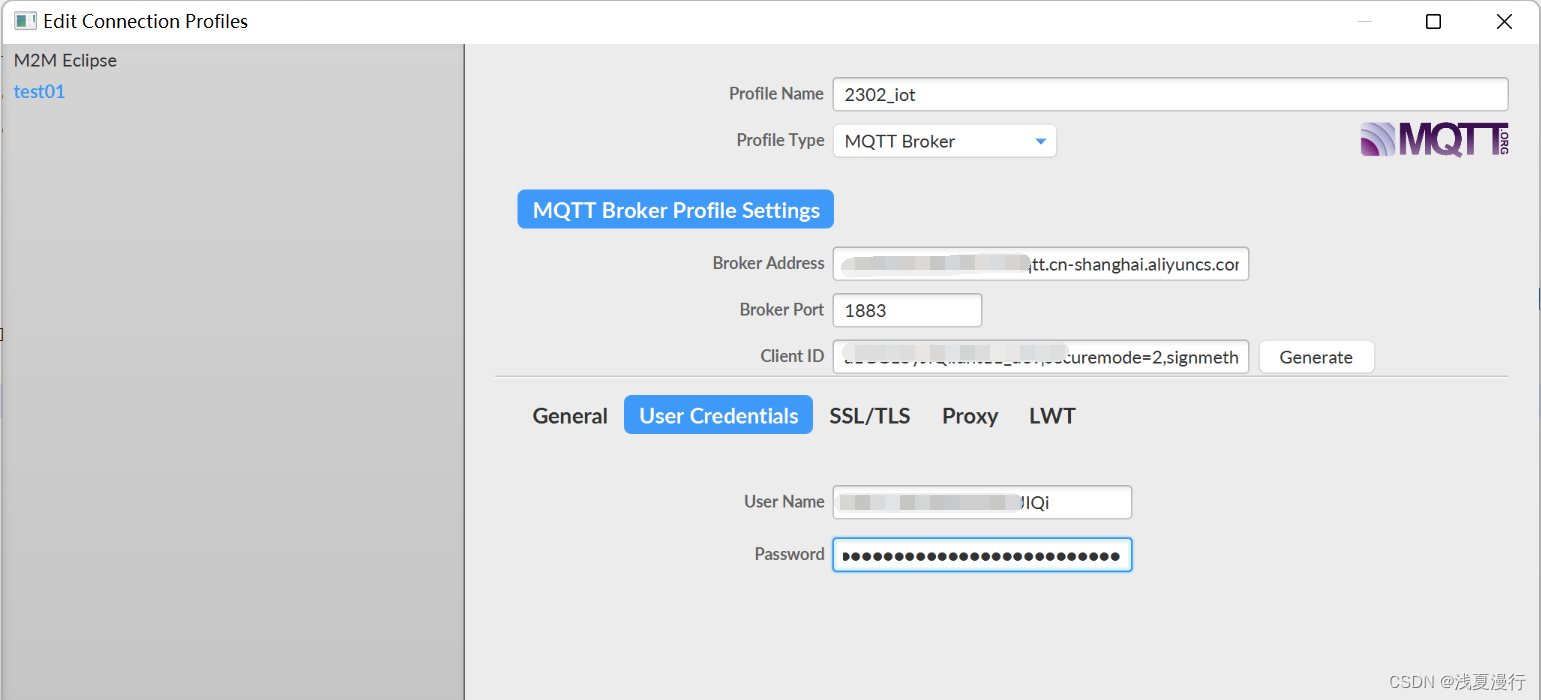

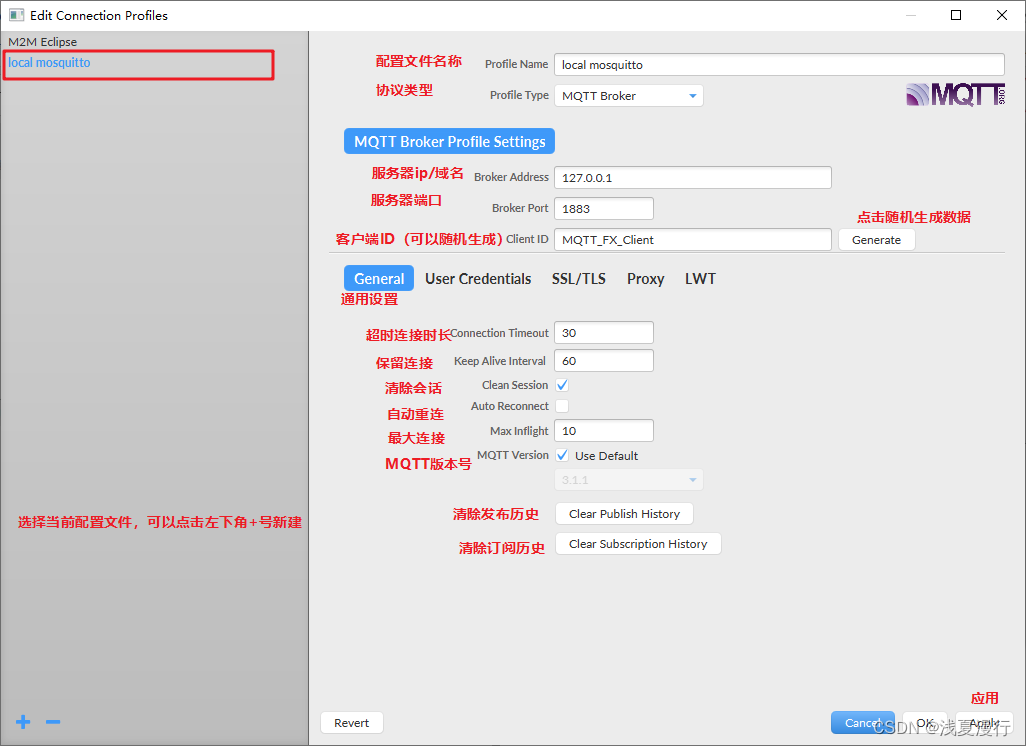

配置连接属性

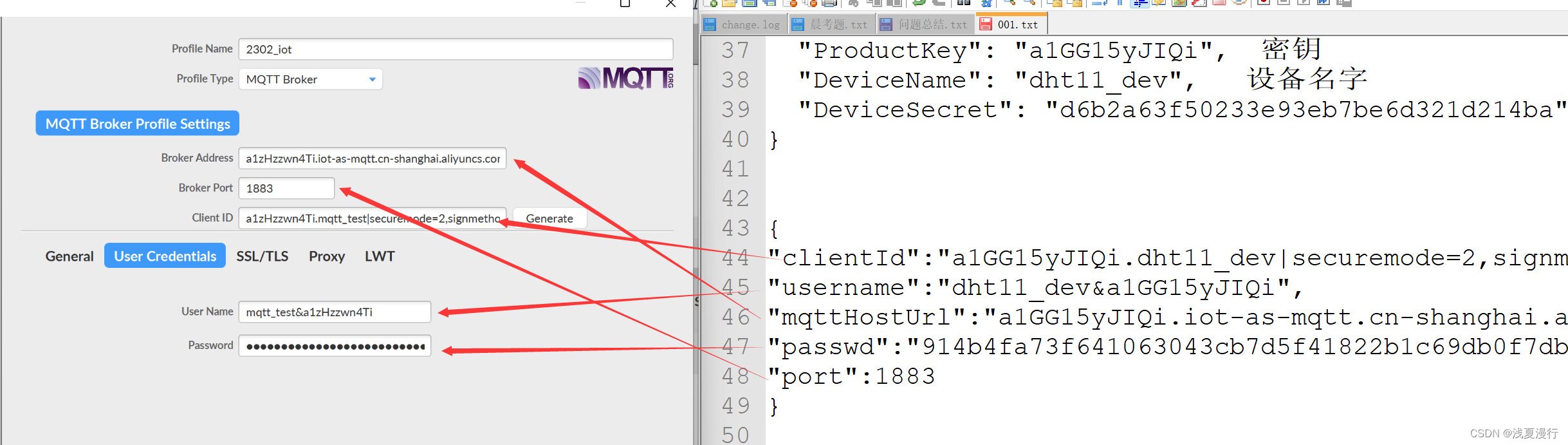

填写连接信息：

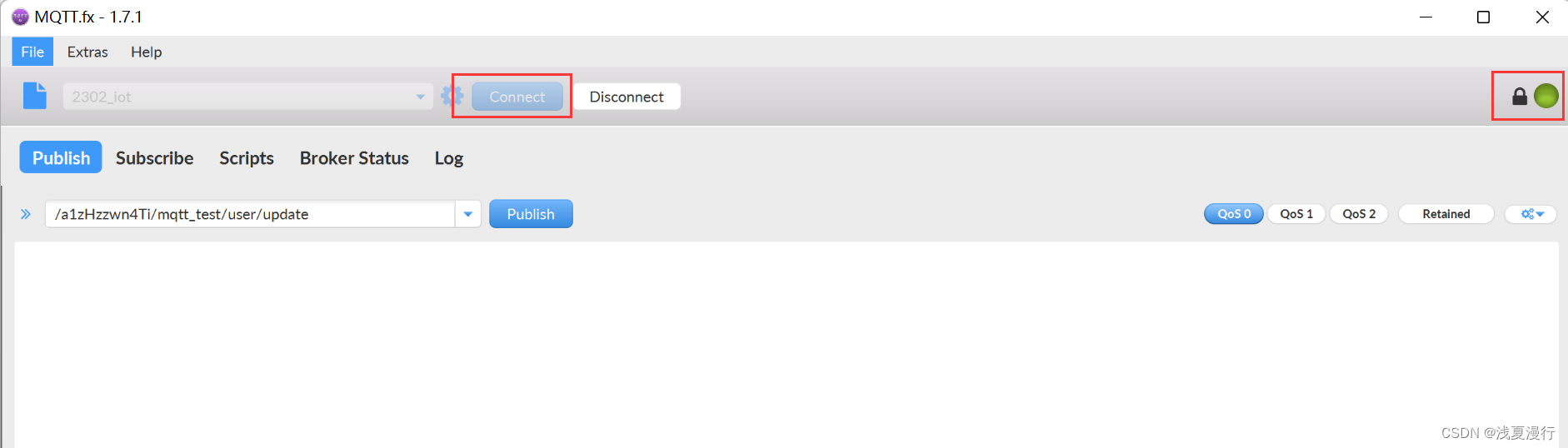

连接服务器：
指示灯变成绿色，代表成功

4.数据的上传和下发

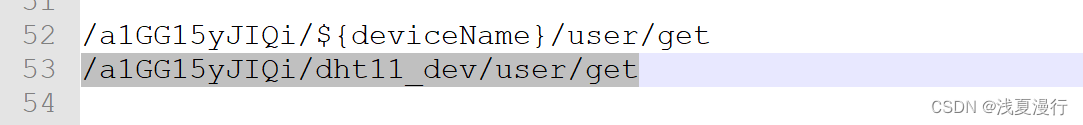

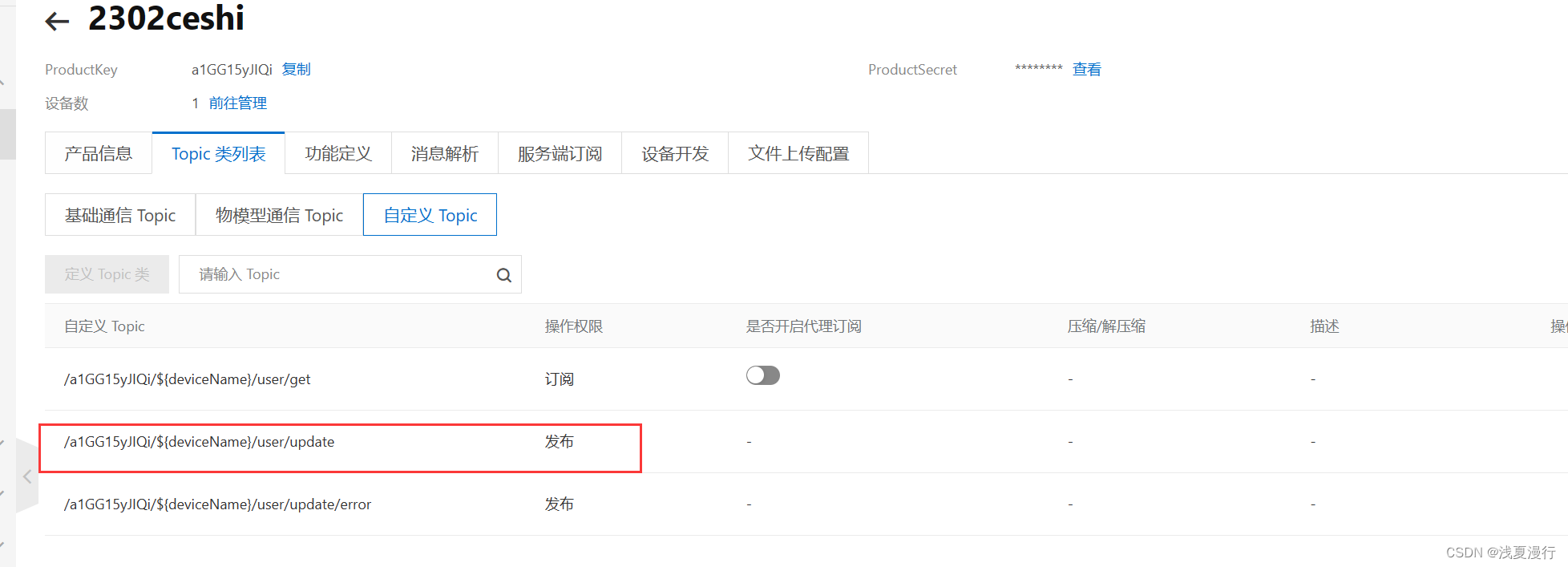

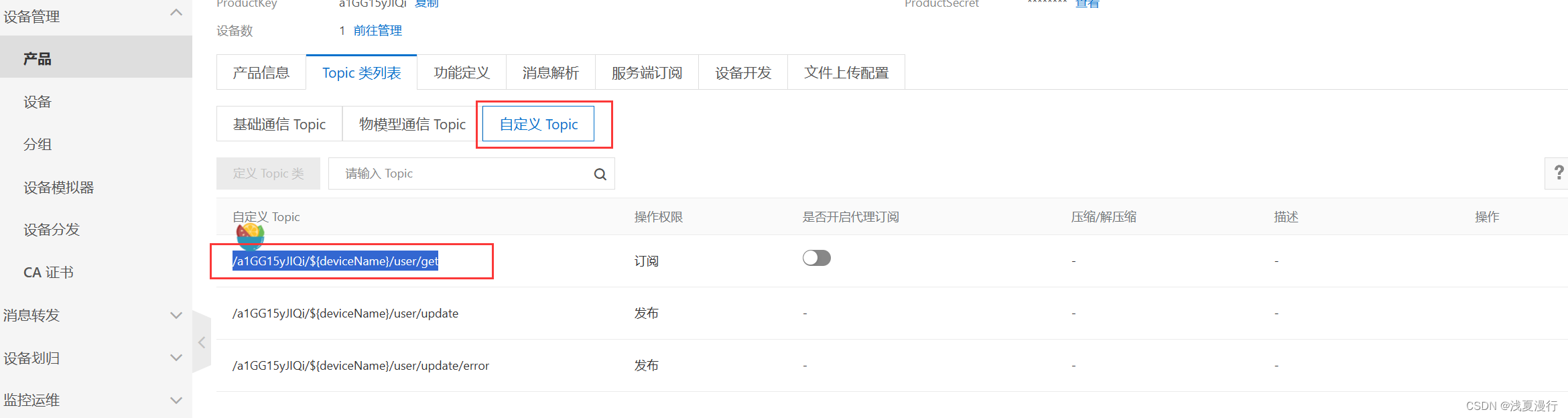

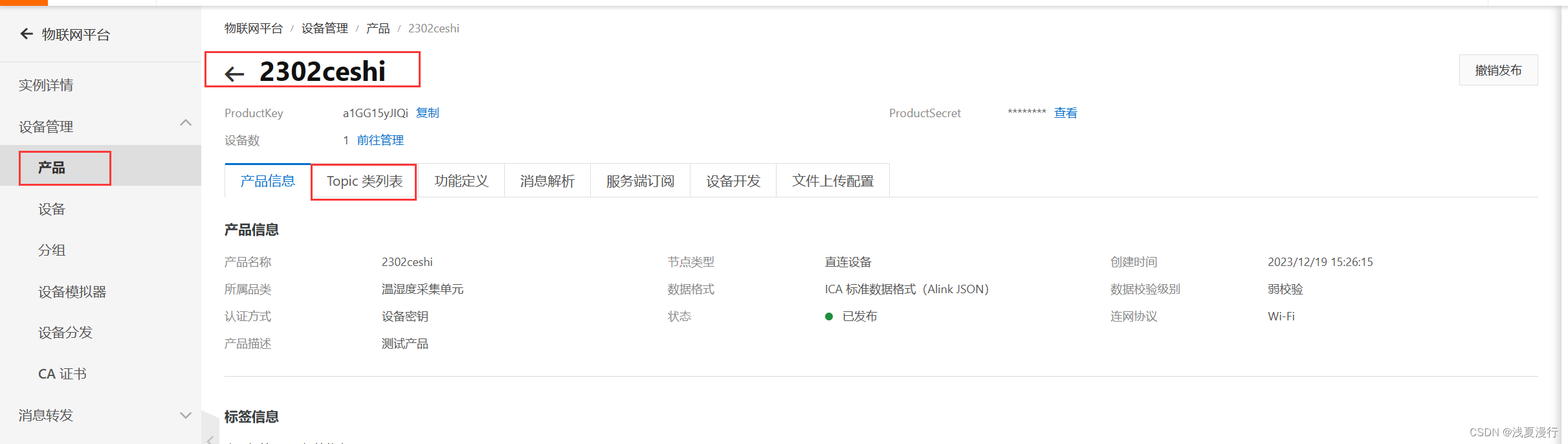

产品–》2302ceshi–》Topic类列表

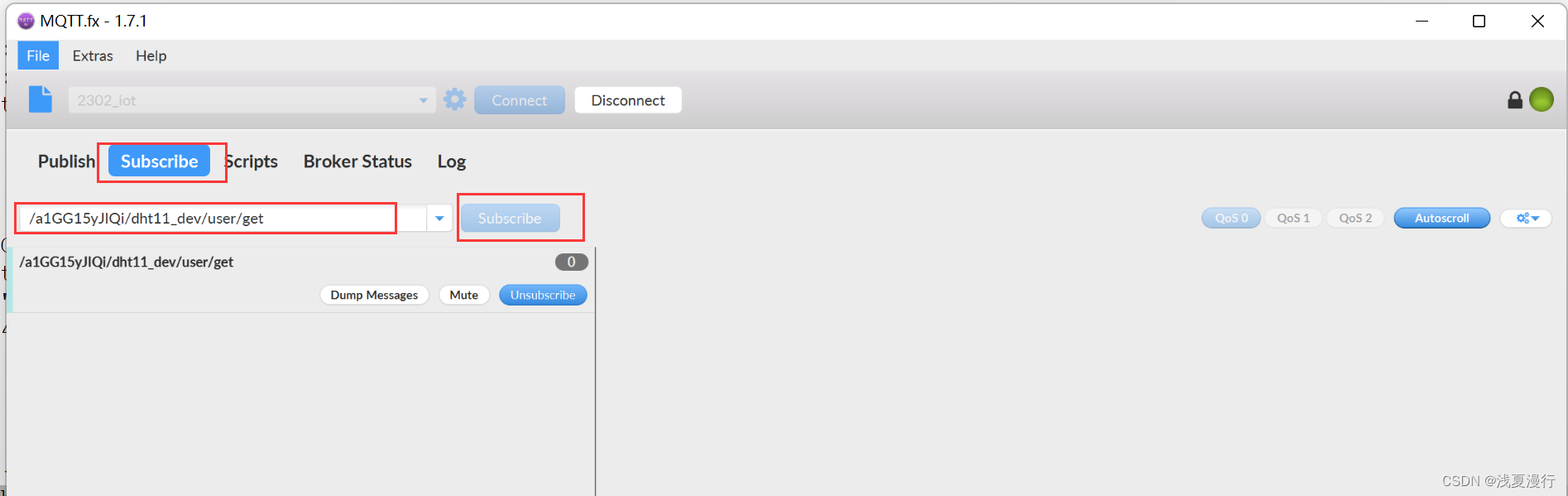

订阅：

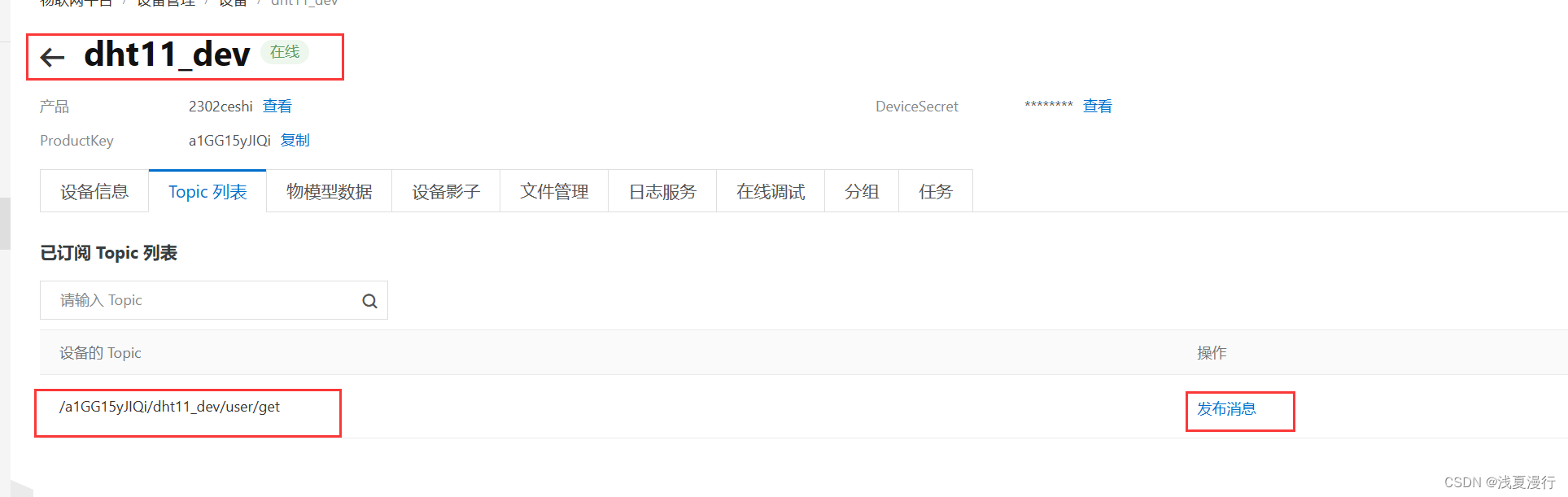

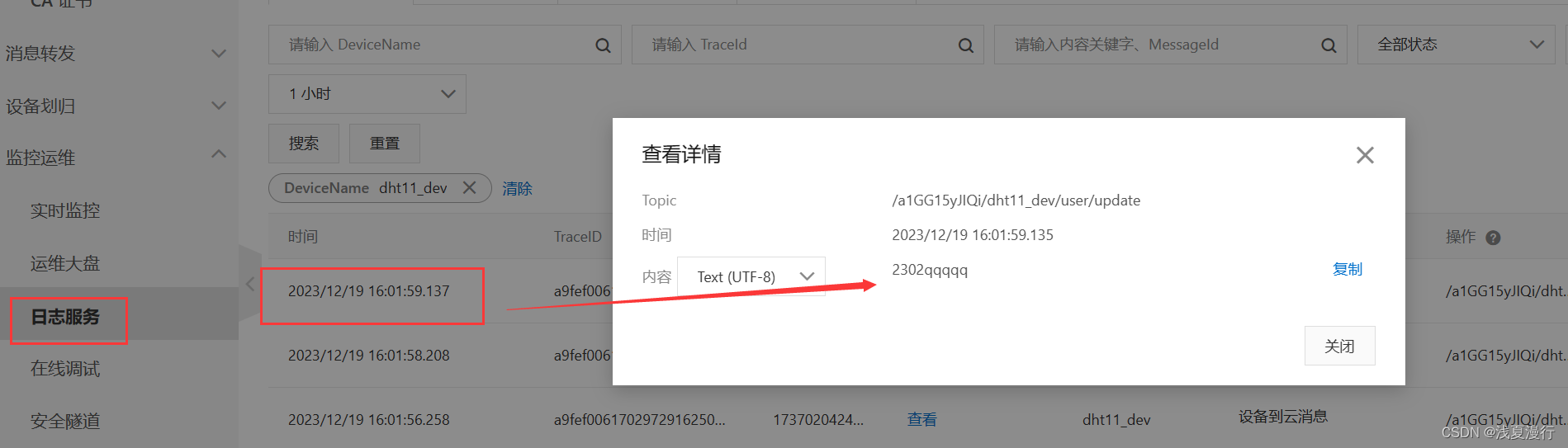

在设备中查看订阅信息：

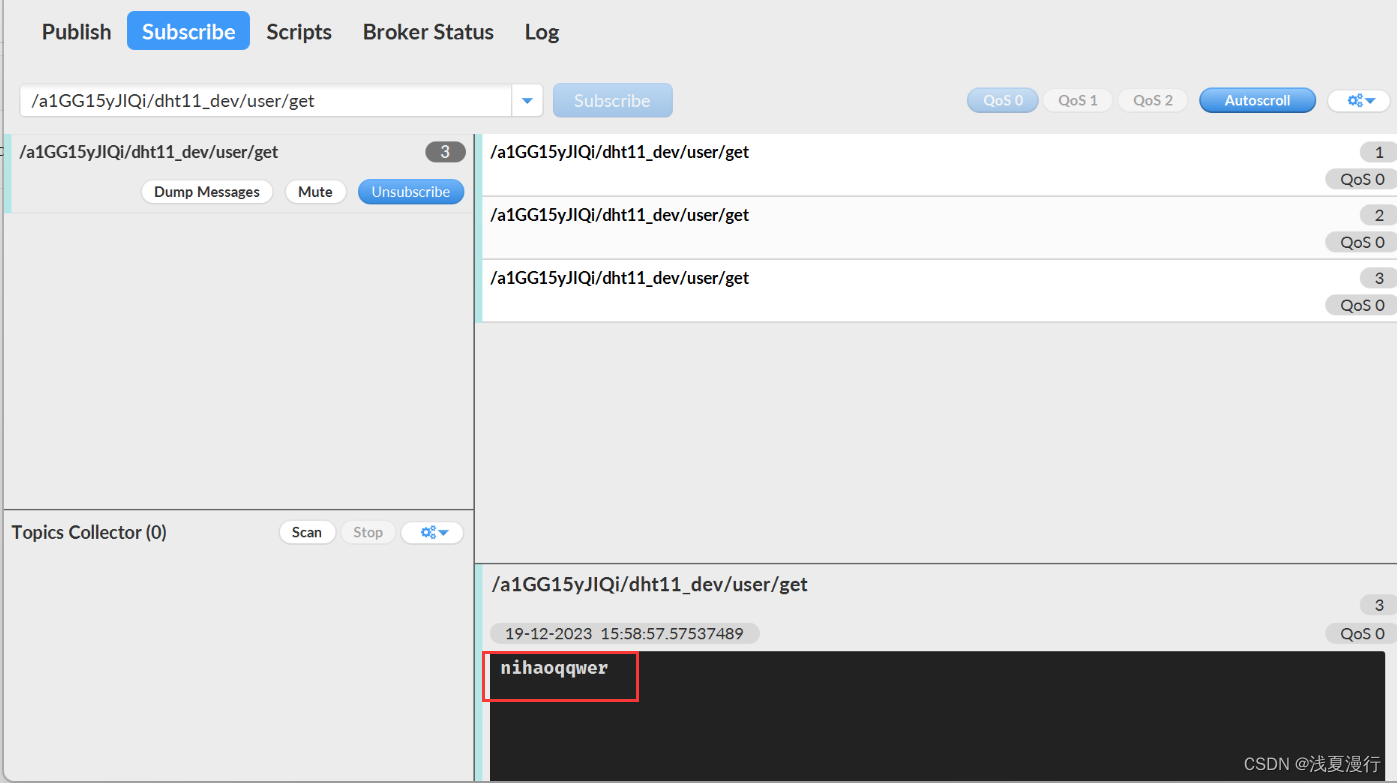

客户端接收到消息：

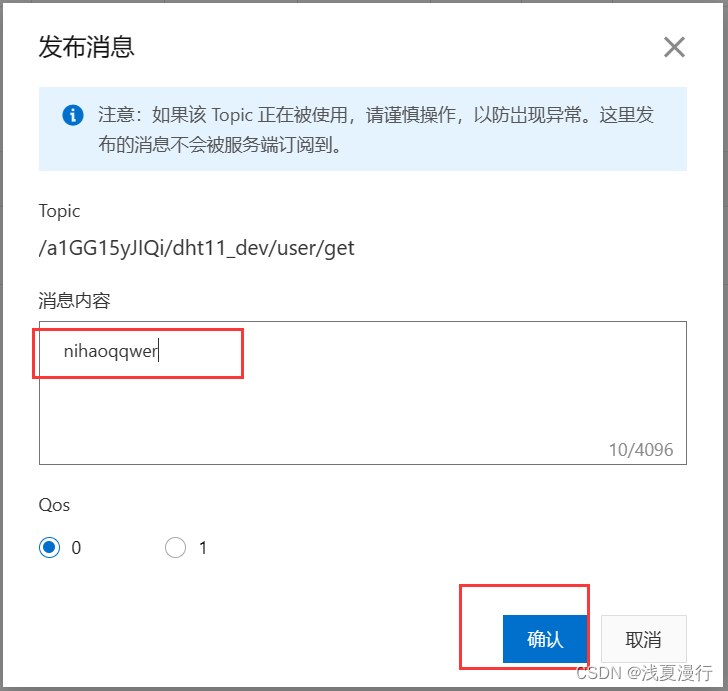

发布：
