ADC（模数转换）芯片的使用与理解

以下文章内容为本人对于ADC芯片的学习总结，如有错误，欢迎指出修正及建议。

目录

前言

一、模数转换是什么？

（1）含义

（2）模拟信号和数字信号

（3）生活应用场景

二、ADC芯片介绍

（1）参数介绍

（2）典型应用电路

（3）通信协议

总结

---

---

前言

各个厂家的 ADC芯片区别都很大，实际使用需要对照手册。本文将借助手册讲解 ADI(亚德诺) 的 模数转换芯片ADC。

---

一、模数转换是什么？

（1）含义

由于 MCU 只能处理数字信号，但外部输入的大多都是模拟信号，所以需要借助 MCU外设ADC 或者 外挂ADC芯片进行模数转换。

（2）模拟信号和数字信号

那么，模拟信号和数字信号是什么呢？

模拟信号指持续变化的信号，例如电压，不管是多少 V 的电压都有它存在的意义。

数字量是不持续的，最常见的为 高电平“1” 和 低电平“0”，它们都有各自对应的电压范围。

由此可以看出，模拟量和数字量是线性的关系，一 一对应的。

（3）生活应用场景

ADC芯片常用于一些追求高精度的产品。例如 秤黄金的电子秤，若误差超过1g，则会损失大几百元。还可用于一些仪器仪表，数据采集设备。

二、ADC芯片介绍

（1）参数介绍

上图截自芯片手册

• 16位分辨率：代表2的16次方，65536。位数越高，精度也越高。如 3.3V 与 65536对应，那么3.3V就被等分成65536份，32768 对应的就是1.65V。
• 多通道可以看做是同时对多路输入模拟信号进行转换。
• 输入模式可以选择单极性输入，差分输入，可选择部分通道 单极性/差分 输入。单极性输入为以0V为参考。差分输入为两个信号做差。
• 吞吐速率指ADC芯片转换速率，其必须要大于原始信号速率的3倍以上，否则会造成信号丢失，读取不完整。
• 基准源，为芯片内部作为参考的数值。例如选择 2.5V 的基准源，那么2.5V对应的就是（65536）16位。

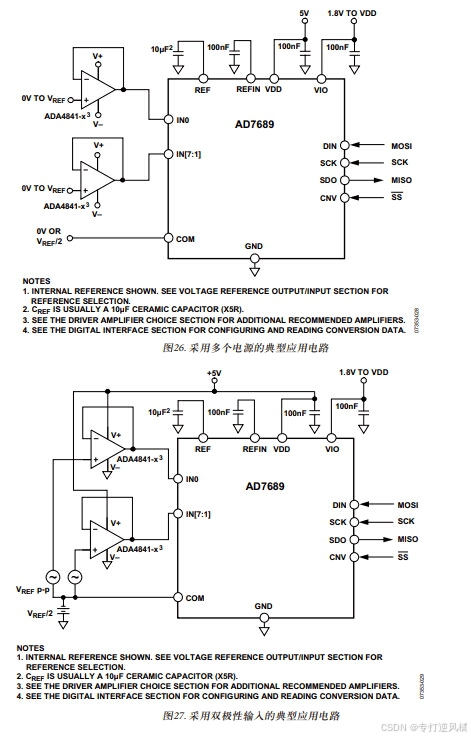

（2）典型应用电路

 上图截自芯片手册

左边为输入通道接口，右边为数字接口，通常接单片机。

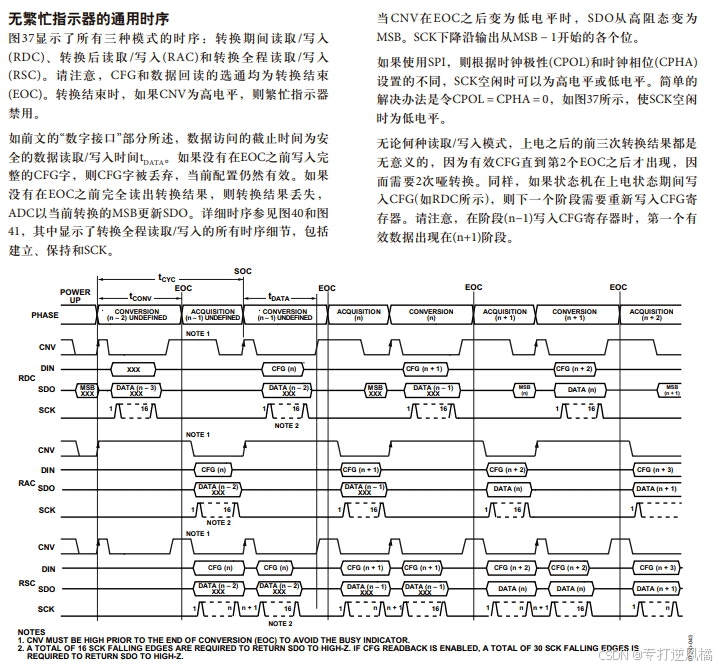

（3）通信协议

具体的通信需要查询手册，毕竟各家的芯片都有所不同。

---

总结

ADC芯片的使用需要结合芯片手册，希望本篇文章对读者有所帮助
