非常精妙的主副电源自动切换电路

本文介绍了一种高效的主副电源自动切换电路设计。该设计利用MOS管的低Rds特性,实现在主电源存在时由其供电,主电源断开时自动切换至副电源,且输出电压几乎无压降。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

转载于:https://mp.weixin.qq.com/s?__biz=MzI3MDQzOTUzMw==&mid=2247488589&idx=2&sn=68c289101db1cf604ae26efb6b172566&chksm=ead0514fdda7d8595786c73ee0c8b21162311e3933e445adec72715ed3816ec96a046626ecb1&mpshare=1&srcid=1210x3IacND78SssHph2DaEF&sharer_sharetime=1607610116667&sharer_shareid=047b8a69d5decaa628f88c04b6473924&a=&devicetype=android-29&version=27001539&nettype=WIFI&lang=zh_CN&exportkey=A5snYA%2BrbQkwxiE%2FQ%2FBJNr8%3D&pass_ticket=geUfCNrpZzlwIxUncbpkC65L9kQeYJ4QPkuQYz4xPfQPVGKZQVqJ3NEbsYpGiaBD&wx_header=1&scene=1&subscene=10000&clicktime=1607753940&enterid=1607753940&ascene=1&abtest_cookie=AAACAA%3D%3D

以下文章来源于芯片之家 ,作者BENABADJI




在国外看到一个电路,也是写主副电源自动切换的电路,设计的非常巧妙,刚看到标题时,我就想我不是已经分享过类似文章了么,但是还是点进去看了下。

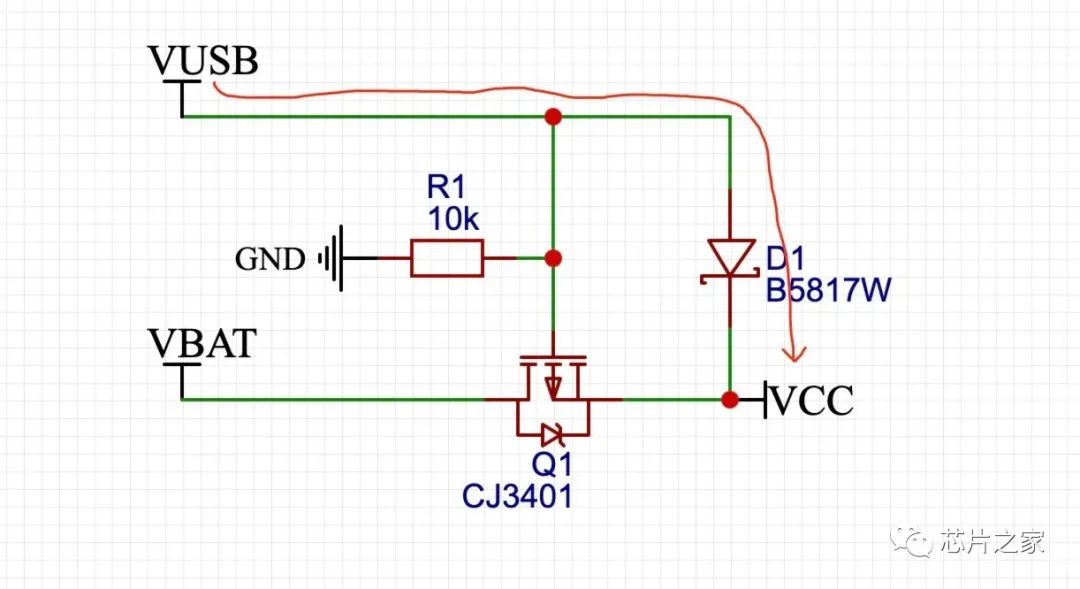

之前的电路:USB外接电源与锂电池自动切换电路设计,你GET到精髓了吗?


上面电路设计也挺不错的,如果VCC端需要的电压不一定要求等于VUSB,那么这个电路是可以的,那么问题来了,如果主副输入电压相等,同时要求输出也是同样的电压,不能有太大的压降,怎么设计?

上面的电路肯定不能满足了,因为D1的压降最小也是0.3V,我们看下面的电路。




这个电路咋一看复杂很多,其实很简单,巧妙的利用了MOS管导通的时候低Rds的特性,相比二极管的方式,在成本控制较低的情况下,极大的提高了效率。

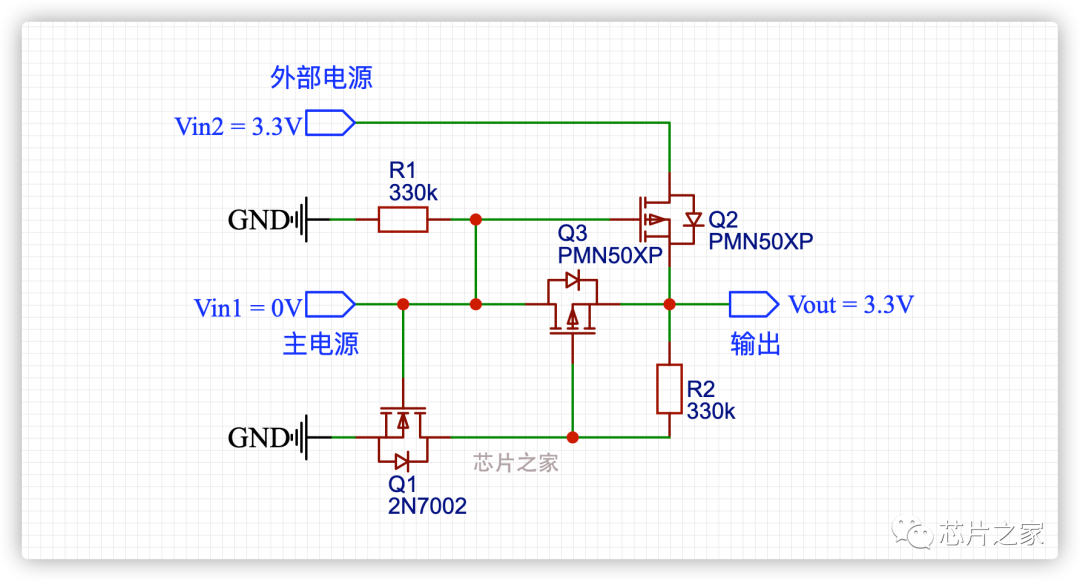

本电路实现了,当Vin1 = 3.3V时,不管Vin2有没有电压,都由Vin1通过Q3输出电压,当Vin1断开的时候,由Vin通过Q2输出电压。因为选用MOS管的Rds非常小,产生的压降差不多为数十mV,所以Vout基本等于Vin。



原理分析

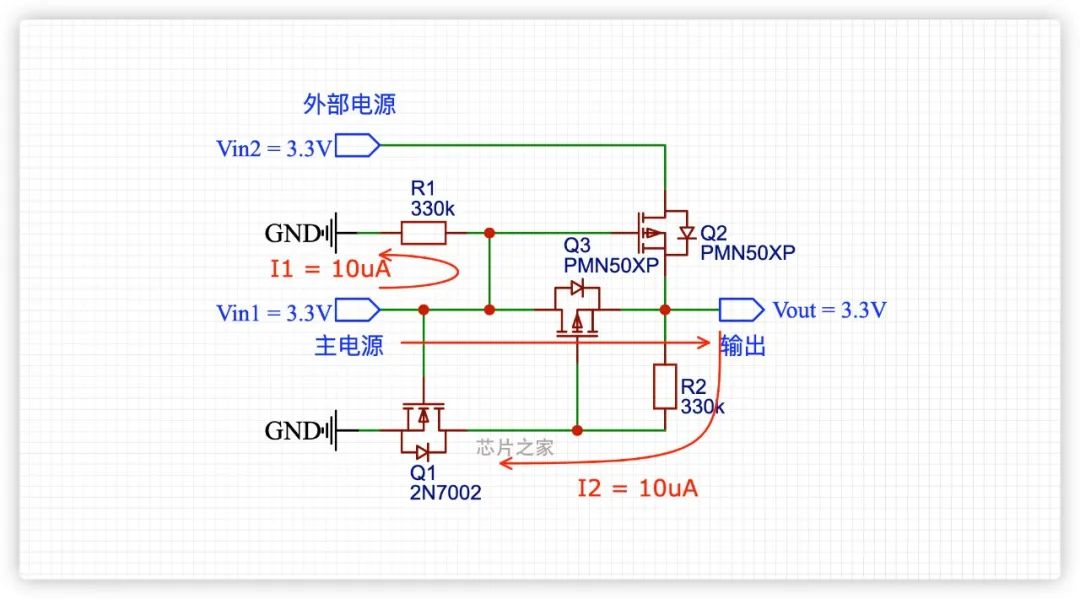

1、如果Vin1 = 3.3V,NMOS Q1导通,之后拉低了PMOS Q3的栅极,然后Q1也开始导通,此时,Q2的栅极跟源极之间的电压为Q3的导通压降,该电压差不多为几十mV,因此Q2关闭,外部电源Vin2断开,Vout由Vin1供电,Vout = 3.3V。此时整个电路的静态功耗I1+I2 = 20uA。

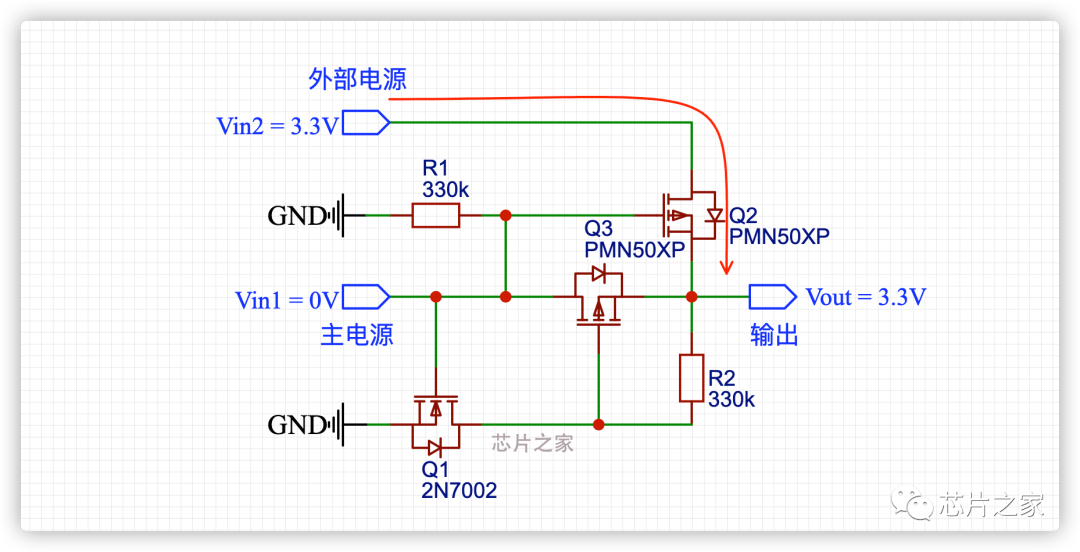

2、现在,Vin1断开了,Q1截止,Q2的栅极有R1的下拉,所以Q2导通,Q3的栅极通过R2上拉,所以Q3也截止,整个电路,Q1跟Q3截止,Vout由Vin2供电,Vout = 3.3V。此时上面电路I1跟I2的静态功耗不存在。


分析完毕。当存在主电源时,电路的静态功耗为20uA,否则,几乎为零。所以电池适合在外部电源供电。

MOSFET Q1、Q2跟Q3应该选择具有低压栅极和非常低的导通电阻特性。例如:Q2 = Q3 = PMN50XP ,在V gs = 3.3V时R dsON为60mΩ。晶体管T3可以是流2N7002,仅供参考,实际根据不同的情况选择合适的MOSFET。

本电路的一大优点就是,整个电路几乎不存在压降,当然电流很大的适合另说,巧妙的控制三个MOS管的开启与截止,最大效率的实现的主副电源的自动切换。

大家还有什么好的建议以及电路,可以留言大家一起交流!
