FLUKE万用表17B+的电压档最大内阻

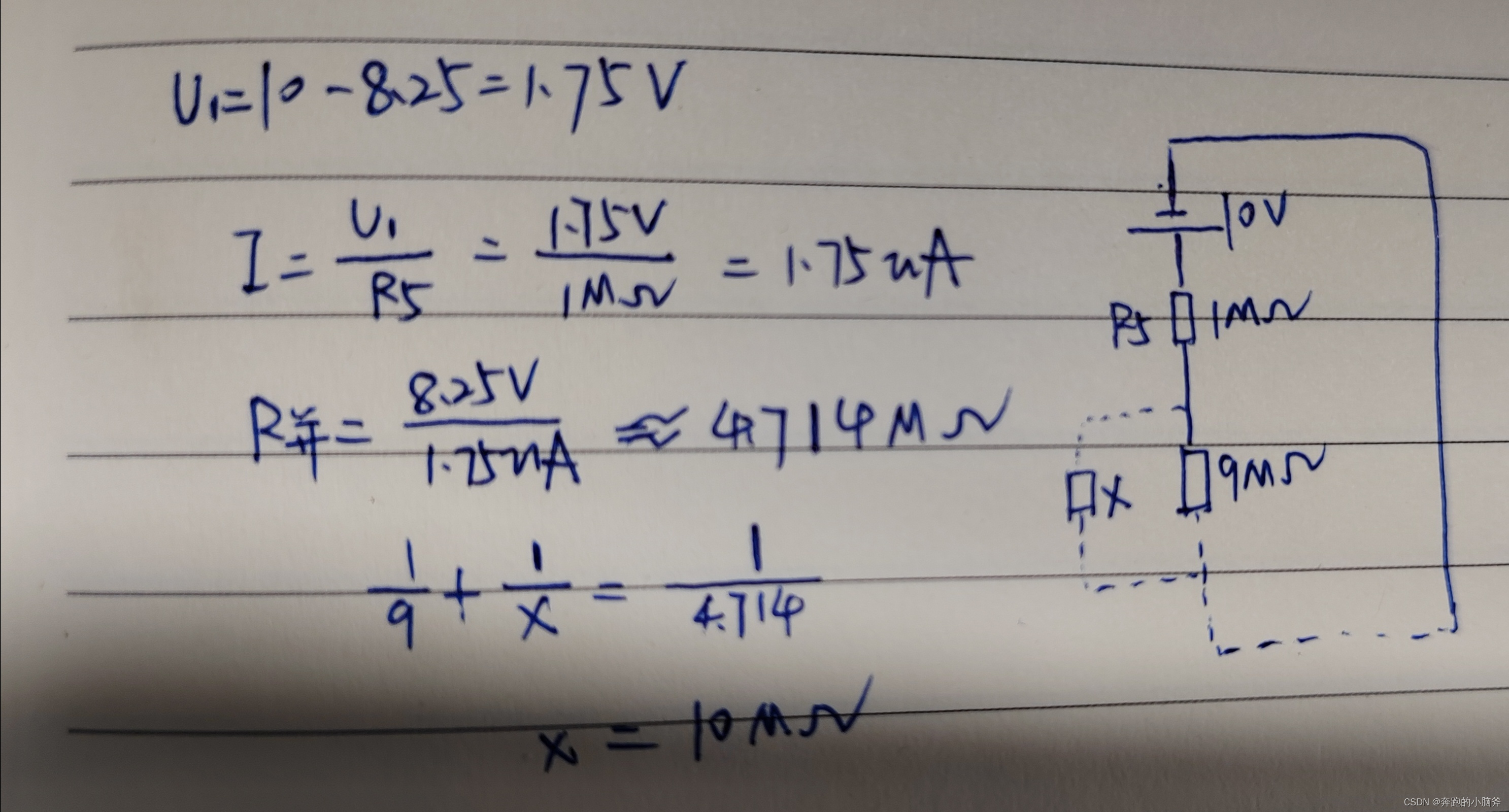

 项目中遇到一个测量兆欧级别电阻两端电压的问题，发现按照上图中的电路搭建出来的电路测得的电压为8.25V左右，按理说应为9V才对，后来想到万用表测量电压档不同的档位会有不同内阻，测量的电阻应远小于万用表电压档内阻才有效。本次测量不满足该条件，存在以下等效，这里假设万用表的内阻为X，相当于和9MΩ电阻并联后进行分压。通过计算得到该万用表测量电压档的最大内阻为10MΩ。

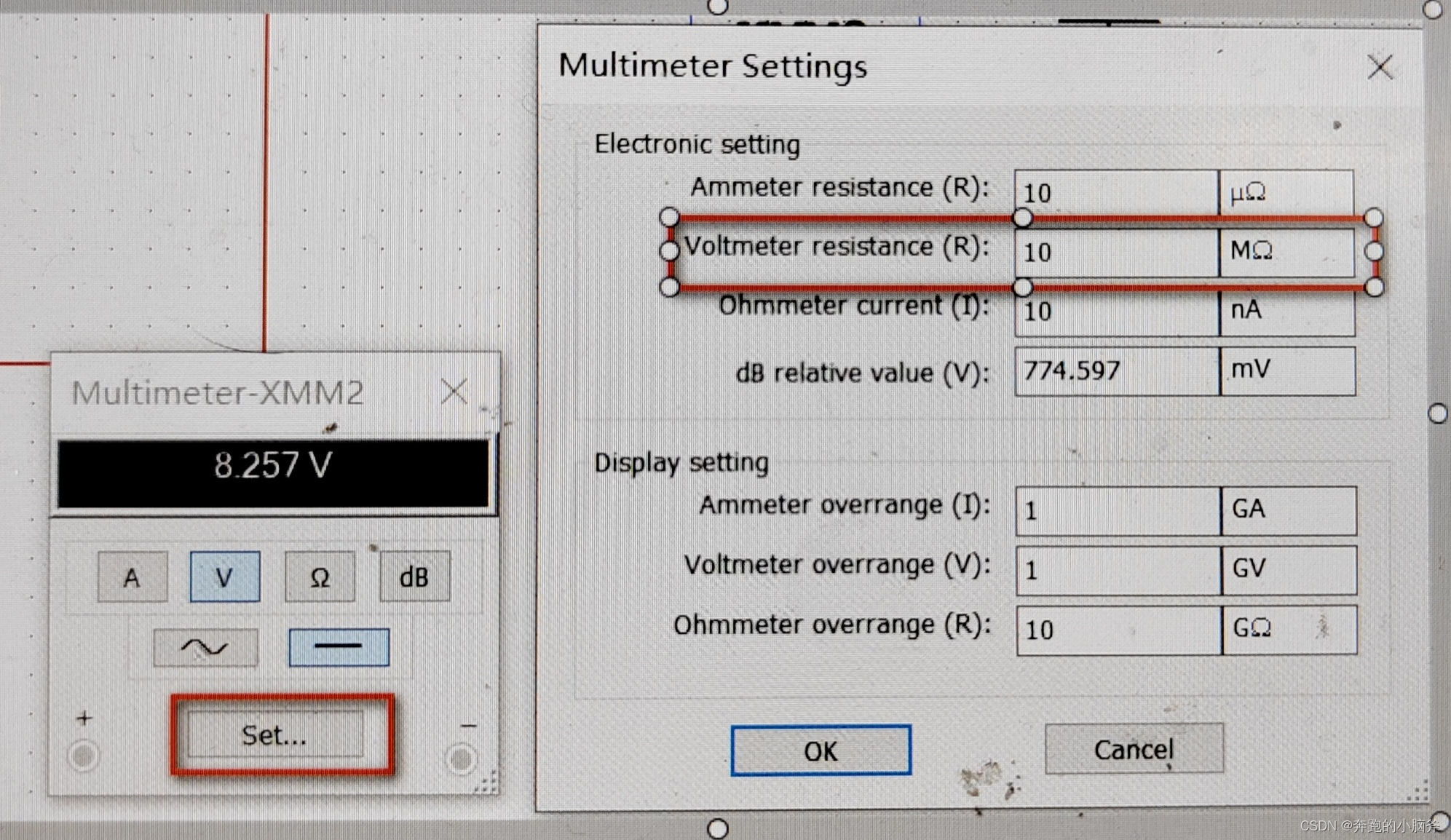

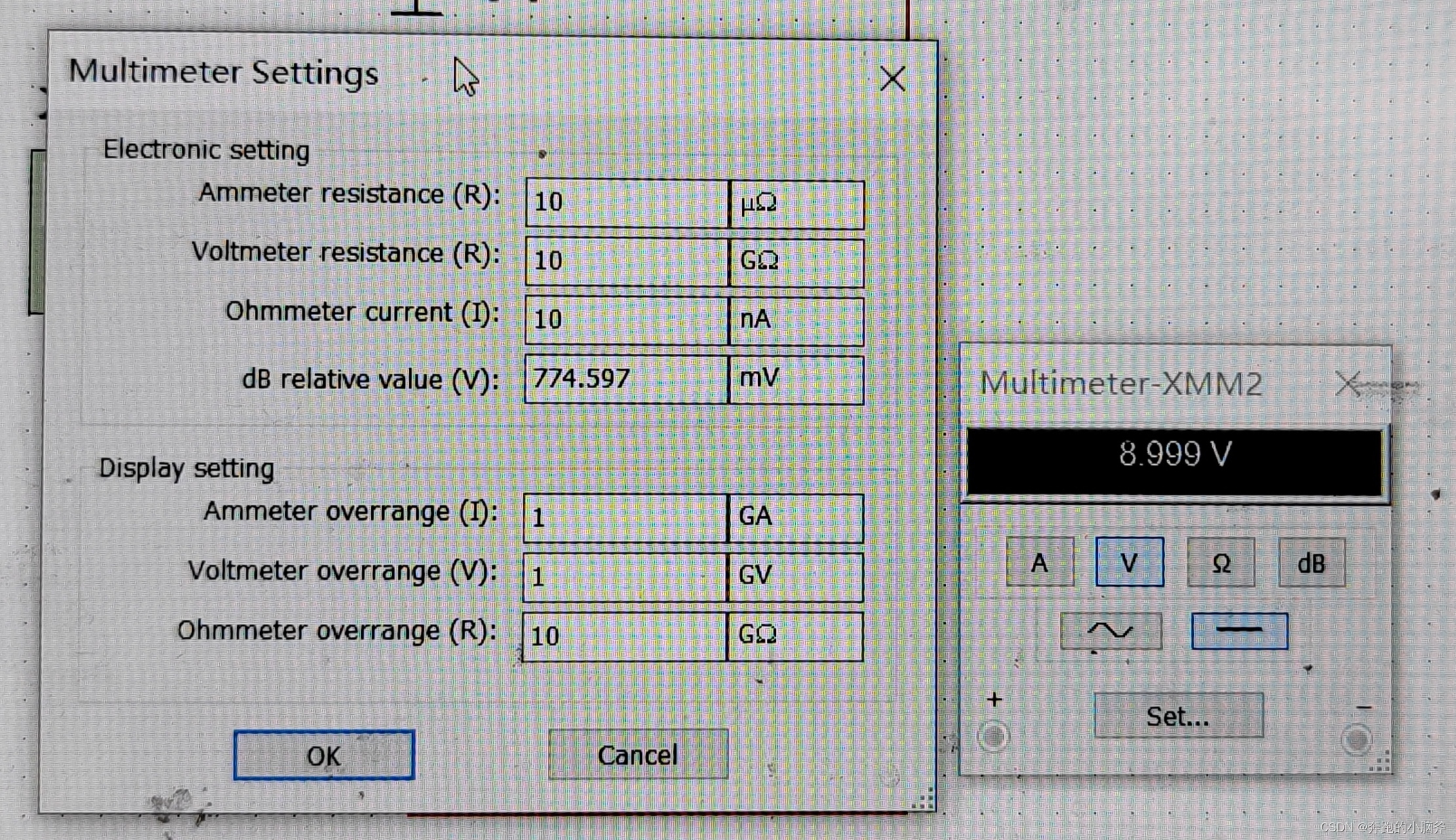

 并通过更改仿真电路中万用表测量电压档的内阻值，验证了该计算。

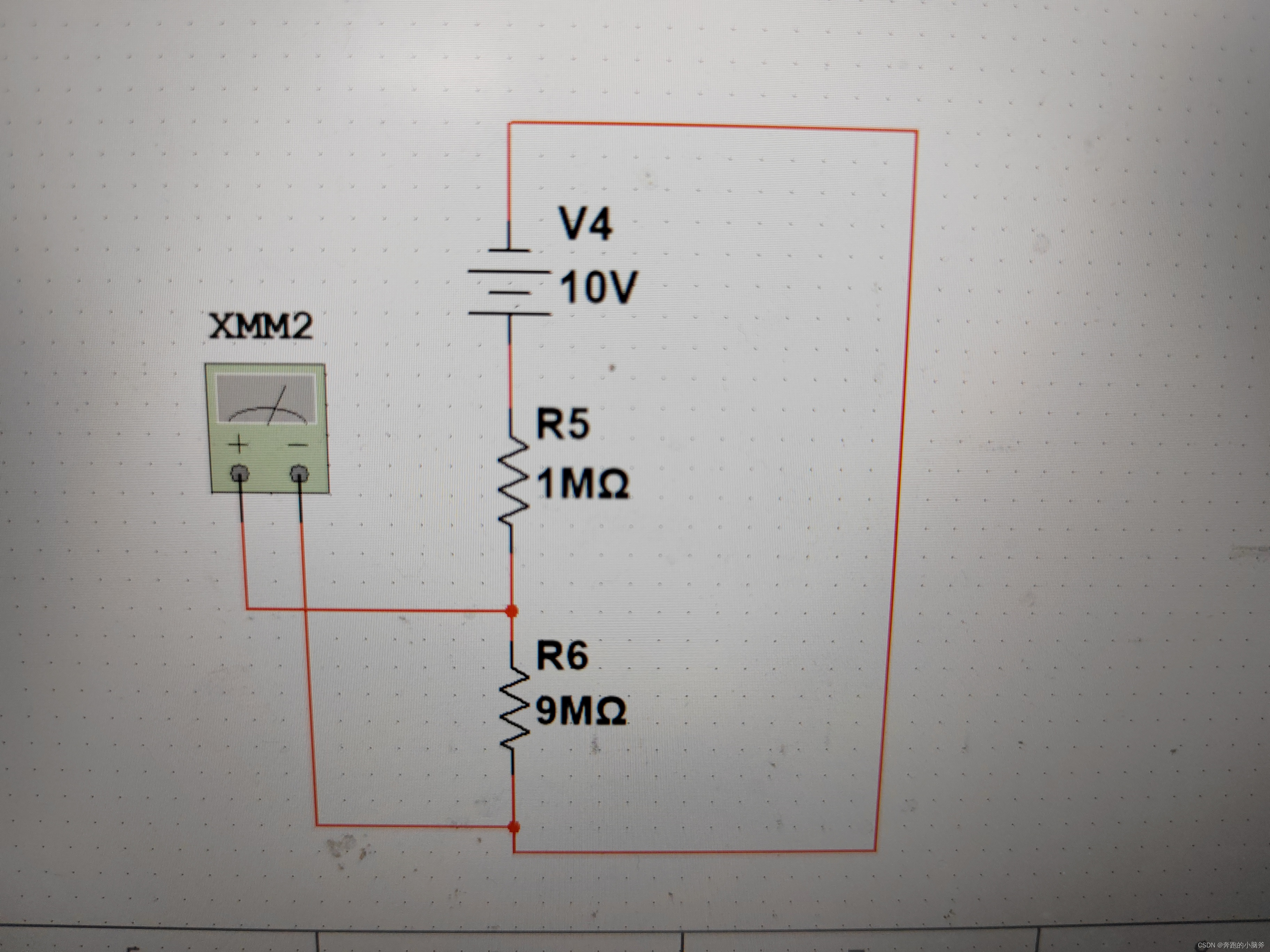

就通过Multisim就行仿真。
