小心万用表电压档位的输入电阻！

几个月前做高压测量时，最高输出电压总是跟预期值对不上，偏小，计算发现丢了十几微安电流，苦苦排查半天，最后猜测是PCB的漏电阻导致的，就先放下了。后来终于发现它是由于万用表电压测量引入的误差。因此，要格外小心万用表电压档位的输入电阻。

一、高输出电阻

通常200V的高压用于给APD等传感器中提供偏置，APD正常工作时的电流大概2uA，所以高压不需要很高的输出能力，比如200V/1mA。一般我们在电路设计中还会串联高阻值电阻，如图1.1的R1，作为短路保护。APD正常工作时，R1两端的压差只有1V，所以不会给电路性能带来任何影响。

但如果想用万用表测量Vout节点电压是否正常，就需要特别小心万用表电压档位的输入电阻了，因为此时流经R1两端的电流形成的压差变得不再可忽略了，类似分压电路。因此，万用表电压档位测得的电压是偏小的，但可以通过流经万用表输入电阻的电流，反推出Vout的正常电压值。

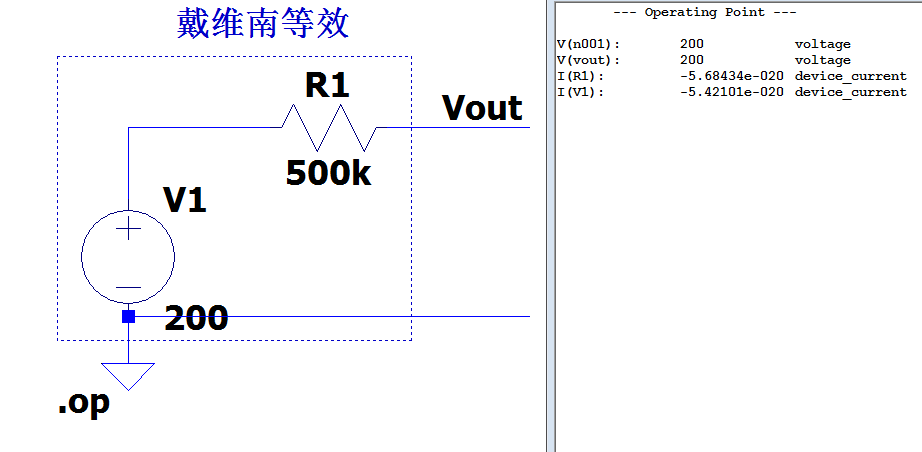

图1.1 理想情况下的Vout电压测量值为200V

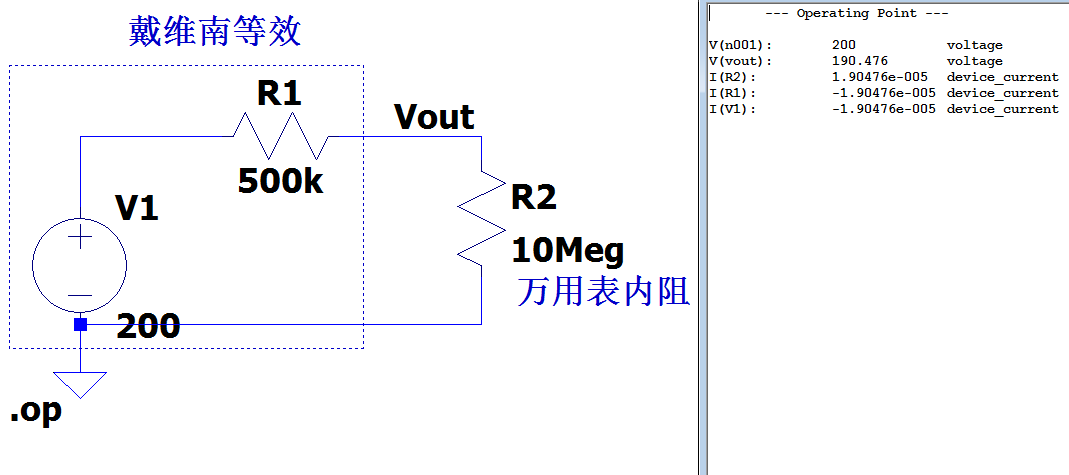

图1.2 万用表电压档位的输入电阻为10MΩ，现在Vout=190V

这也让我想起了电化学传感器的应用，因为该传感器的输出电阻同样很大，比如1MΩ。如果用普通的反相放大器，输入电阻很小时就会引入测量误差，MΩ级的输入电阻又不切实际，很可能引起运放电路稳定性问题。所以一般用同相放大器。参见图1.3。

反相放大器理想的输出应该是-100mV，但由于R3，最终输出只有约-1mV。同相放大器的理想输出为200mV，实测为200.1mV，几乎没有误差。

图1.3 测量电路需要考虑传感器高输入电阻的一种情况

二、高并联电阻

如果需要测量如图2.1中高阻R2两端的电压，一定也要记住万用表电压档引入的误差。这是我临时想到一种情况，实际可能很少见到吧。

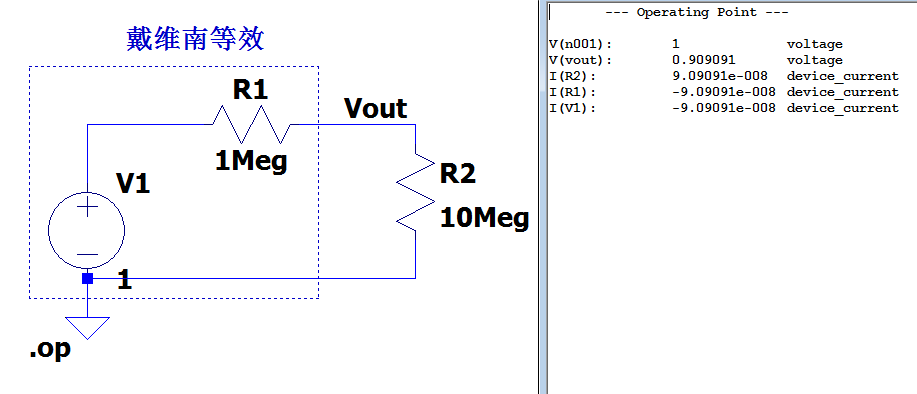

图2.1 理论输出值，Vout=0.9V

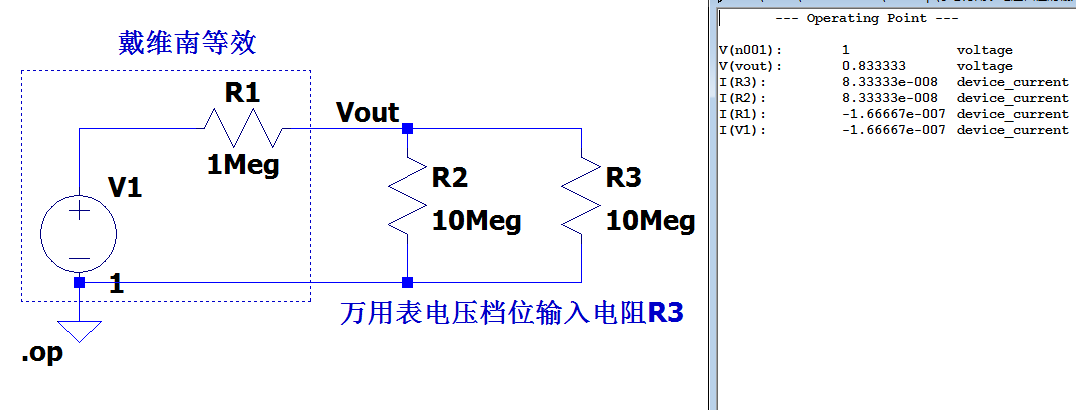

图2.2 万用表测量值，Vout=0.83V

三、总结

测量高输出电阻的输出电压，或者并联高阻值两端电压时，一定要记得万用表电压档位有10MΩ的输入电阻，先判断它是否会有引起测量误差。否则可能遇到测量结果不理想，苦苦排查一圈电路，耽误了很多时间。

其实在很多精密测量中，都要注意测量方法是否恰当，有时它是导致误差的主要因素。比如开关电源的纹波测量、低噪声测量等等。
