电机正反转、和星-三角变换控制原理

参考自《电工电子基础》

       如上图所示，（a）图为正反转控制主电路，图（b）为控制线路。图（a）中KM1和KM2分别控制电机的正转或者反转，从图中可见，KM1和KM2主触点所接通的电源相序不同，所以能改变电动机的转向。

      控制电路为：由按钮SB1和线圈KM1等组成的正转控制电路；由按钮SB3和KM2等组成反转控制电路。因为KM1和KM2决不允许同时闭合。（同时闭合会造成电源短路），故在电路中接入“互锁”控制。“互锁”控制就是将KM1的动断触点串联在KM2的控制支路中；KM2的动断触点串联在KM1的控制支路中。这样当其中一条支路通电工作，另外一条支路被切断。这种连锁控制的不便之处是：当需要反转时，必须按下SB1停机后再按下反转按钮才有效。

        图（c）为双重互锁控制电路，SB2、SB3采用了复合按钮（按钮一个“动断”触点一个“动合”触点），将“动断”触点串联在另一支路中，当需要反转时，按下反转按钮，"动合"触点接通反转控制支路，同时“动断”触点切断另外一条支路，使反转操作和停机同时进行。

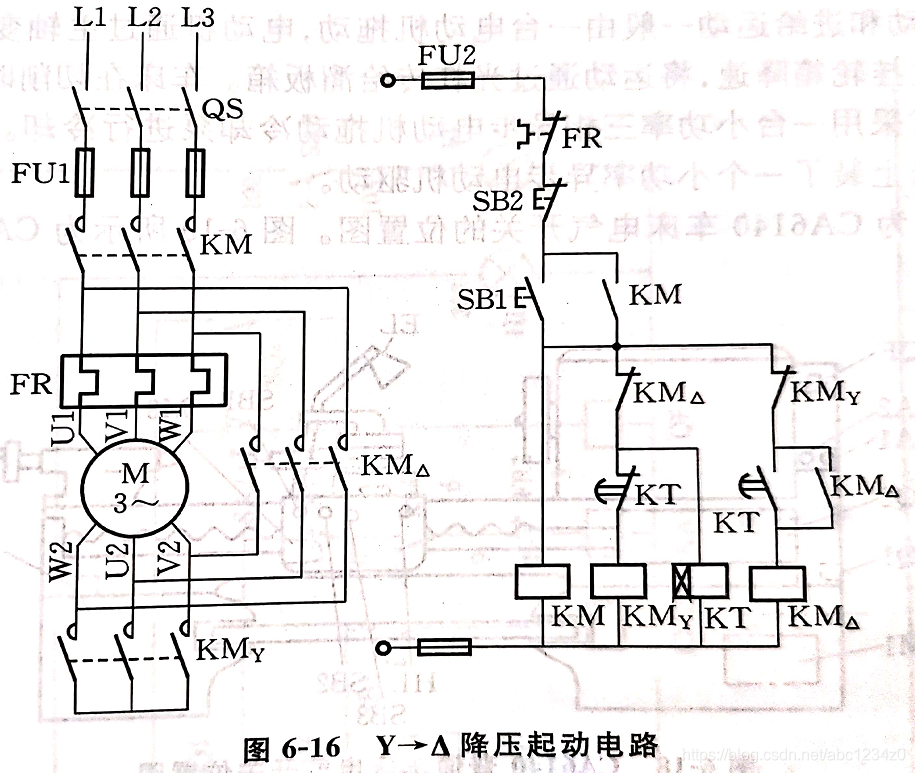

图6-16为时间继电器自动切换的Y-三角降压启动控制电路，它由三个接触器、一个热继电器、一个通电延时时间继电器和两个按钮组成。其工作原理为：合上电源开关QS,按SB1，KM线圈通电并自锁，同时KMy线圈与时间继电器KT线圈通电，电动机M在星形联结起动，当时间继电器KT延时时间到，其动断触点断开，KMy线圈断电，延时动合触点闭合，KM△通电并自锁，电动机M按三角形联结运行。
