2.43 怎么在Title Block中添加公司logo？怎么给OrCAD封装库添加新的属性？

笔者电子信息专业硕士毕业，获得过多次电子设计大赛、大学生智能车、数学建模国奖，现就职于南京某半导体芯片公司，从事硬件研发，电路设计研究。对于学电子的小伙伴，深知入门的不易，特开次博客交流分享经验，共同互勉！全套资料领取扫描文末二维码！

---

 温馨提示：学而不思则罔，思而不学则殆。实践是检验真理的唯一标准！

目录

2.41 OrCAD图纸当前设计的库路径下有非法字符时应该怎么处理？

2.42 OrCAD中的Replace Cathe与Update Cathe有什么区别？

2.43 怎么在Title Block中添加公司logo？

2.47 OrCAD封装库的外框怎么加粗？

2.48 OrCAD在创建封装库时，管脚数目很多的元器件应该怎么合理分配？

2.49 OrCAD封装库中应该怎么删除Pin Group属性？

2.50 怎么给OrCAD封装库添加新的属性？

---

2.41 OrCAD图纸当前设计的库路径下有非法字符时应该怎么处理？

答：第一步，执行菜单命令“File”→“New Library”，新建一个库。注意，保存时不要在路径上出现非法字符，如括号、百分号等。

第二步，在“Design Cathe”中找到库路径中含有非法字符的库文件，选中库文件，单击右键进行复制，复制到新建的本地库路径下。

第三步，选中“Design Cathe”中含有非法字符的库文件，单击右键选择“Replace Cathe”选项，对这个库进行替换。

第四步，在弹出的“Replace Cathe”属性框中进行参数设置，“Part Library”选择本地库的路径，“New Part Name”选择对应的名称，单击“OK”按钮进行替换。

第五步，替换以后，该元器件库的来源就替换成了本地路径，也就不包含非法字符了。

2.42 OrCAD中的Replace Cathe与Update Cathe有什么区别？

答：Replace Cathe与Update Cathe都是元器件库更新的命令，一般用于对原理图中的元器件进行批量更新或者替换，主要的区别有以下几点：

• Update Cathe命令只能用于本地库路径的更新，库路径不是本地的，会弹出错误信息，找不到该元器件库，如图2-82所示；

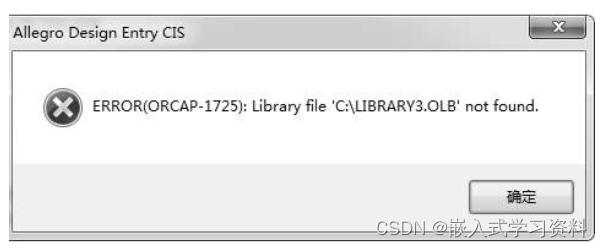

 图2-82 更新元器件错误信息示意图

• Replace Cathe命令可以改变元器件库的连接关系，选择不同的库即可，而Update Cathe是不可以的；

• 如果在元器件库中添加了元器件的Footprint信息，想通过对Cache操作带到原理图中，只能用Replace Cache命令。

2.43 怎么在Title Block中添加公司logo？

答：第一步，在当前设计的库Design Cathe路径下找到Title Block的库，复制到本地的库路径下，才可以对其进行更改。

第二步，打开Title Block的库，进行更改，放置公司logo。执行菜单命令“Place”→“Picture”，将准备好的图片放置到Title Block中，调整好大小和位置，如图2-83所示，这样logo图片就加入Title Block中了。

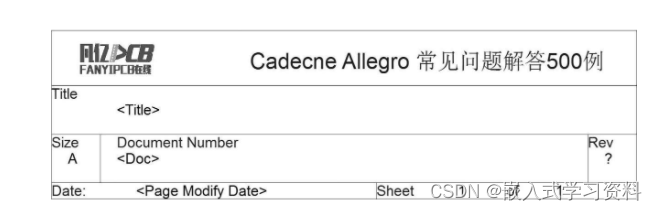

图2-83 添加logo到Title Block中示意图

第三步，保存好调整的库文件，在Design Cathe中对Title Block进行封装库的替换，这样原理图中每一页就替换成了带公司logo的Title Block。

2.47 OrCAD封装库的外框怎么加粗？

答：第一步，打开库文件，单击鼠标左键，选中元器件的外框，单击鼠标右键，选择编辑属性“Edit Properties”，如图2-90所示。

 图2-90 编辑元器件外框属性示意图

第二步，在弹出的属性框中，可以对线的样式与宽度进行设置，如图2-91所示。

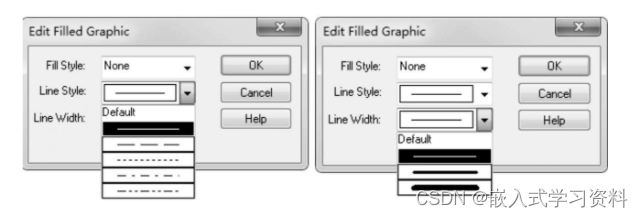

 图2-91 元器件外框属性设置示意图

第三步，设置好线的样式与宽度后，单击“OK”按钮，完成对库的外框属性的更改，保存，更新到原理图中即可。

2.48 OrCAD在创建封装库时，管脚数目很多的元器件应该怎么合理分配？

答：在创建多管脚的元器件封装时，划分Part的依据如下：

• 查看修改元器件的Datasheet，根据芯片手册的分类来划分Part。

• 把电源管脚与信号管脚分开。

• 把功能一致的管脚划分为同一个Part

• 空管脚比较多的元器件，把所有的空管脚划分为同一个Part。

2.49 OrCAD封装库中应该怎么删除Pin Group属性？

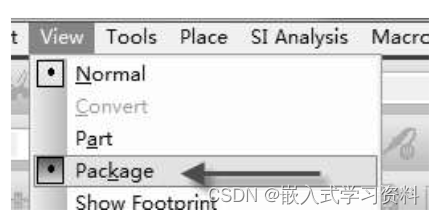

答：第一步，打开库文件，执行菜单命令“View”→“Package”，进入整个器件的编辑属性，然后执行菜单命令“Edit”→“Properties”，或者按快捷键“Ctrl+E”，进入器件属性编辑页面，如图2-92所示。

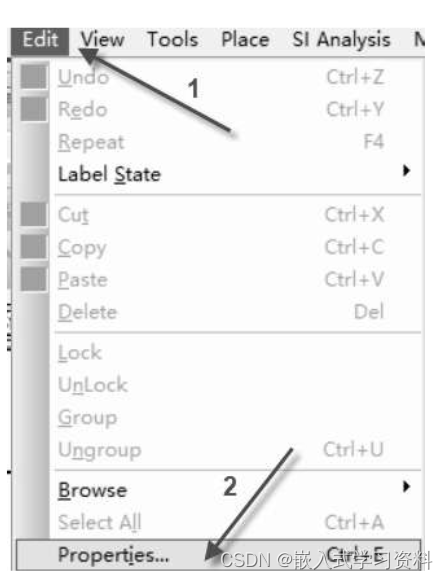

 图2-92 编辑器件属性示意图

 第二步，在弹出的器件属性框找到“Pin Group”一栏，“Pin Group”一栏中定义了数值，数值相同的可以进行管脚交换，如图2-93所示。

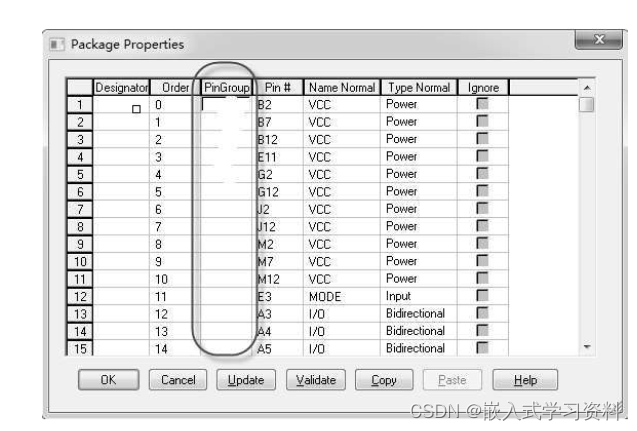

 图2-93 “Pin Group”属性编辑示意图

第三步，在属性框中任意选一空白栏，单击下方的“Copy”按钮，框选“Pin Group”一栏，单击下方的“Paste”按钮，即可把“Pin Group”一栏的属性删除，如图2-94所示。

 图2-94 删除“Pin Group”属性示意图

2.50 怎么给OrCAD封装库添加新的属性？

答：第一步，打开库文件，执行菜单命令“Options”→“Part Properties”，编辑器件的属性。在弹出属性对话框中，单击右侧“New”按钮，添加新的属性，如图2-95所示。

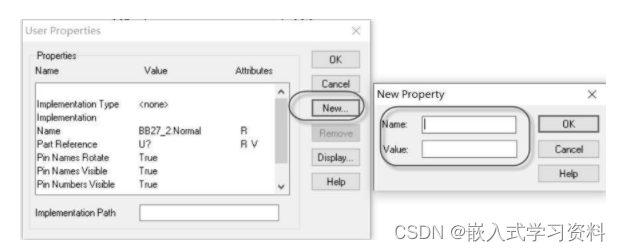

 图2-95 添加新的属性示意图

第二步，在“New Property”面板中，“Name”选项输入新的属性名称，“Value”一栏输入新的属性参数值。

第三步，单击“OK”按钮，保存库文件，新的属性就添加好了。
