手把手教你识别三极管和场效应管引脚

1 三极管

1.1  国产塑料封装三极管

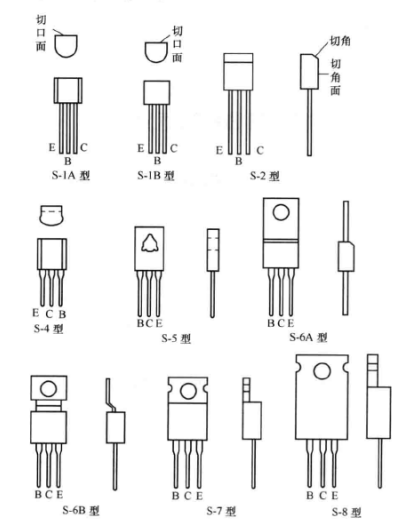

S-1、S-2、S-4为小功率三极管；S-5~S-8为大功率三极管。

1.2 进口三极管

主要是TO系列

1.3 贴片三极管

2 场效应管

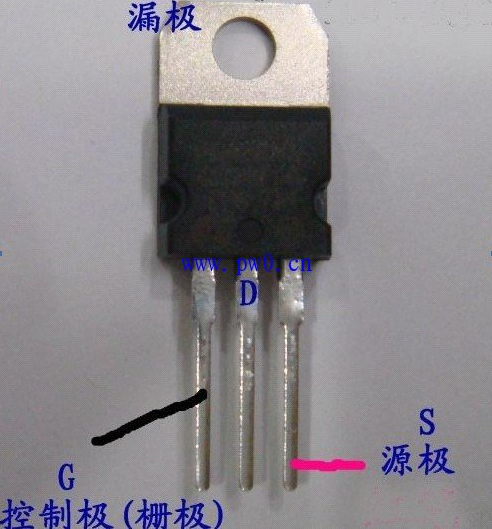

乍一看，场效应管和三极管的封装差不多，很多时候都是一一对应的关系。比如：三极管不论是PNP还是NPN型，功率稍大的基本上都是BCE排布，而功率场效应管是GDS排布，G(栅极)和B(基极)对应控制端，C(集电极)和D(漏极)对应，E(发射极)和S(源极)对应。

3 三极管和场效应管对比

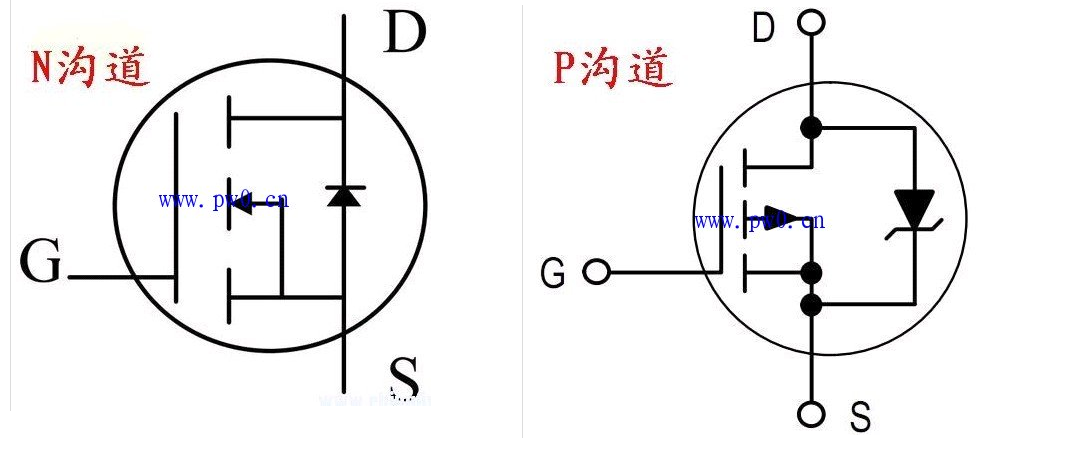

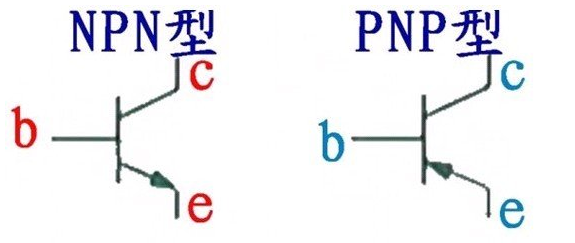

从电气图来看，两者是很相似的；当然两者最大的区别在于三极管为流控器件，而场效应管为压控器件。

对于NPN型三极管，只要记住“集电极反偏，发射极正偏”；对于NMOS，当Vgs>Vt时，DS导通，反之截止。

PNP/PMOS与N型相反。
