高速公路供配电系统-电力监控解决方案

1.高速公路供配电系统电力监控

监控对象：隧道变电所；服务区变电所；收费站变电所。

高速公路供配电系统综合电力监控对高速公路沿线的变电站内的高低压配电设备 、 发电机、变压器 、UPS、EPS 、外场照明 、 隧道内的理地式变压器与照明 、通风及排水等机电设备进行实时分布式监控和集中管理 , 实现无人值守 , 确保高速公路安全畅通 , 提高 自动化管理水平 , 降低机电设备的运行维护成本 。

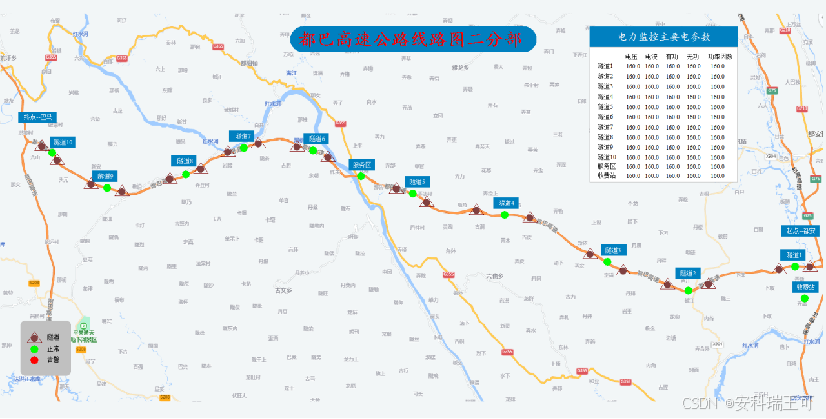

高速公路供配电系统电力监控应包括隧道变电所、服务区变电所、收费站变电所、沿线箱式变电站、互通枢纽等区域的电力综合监控。

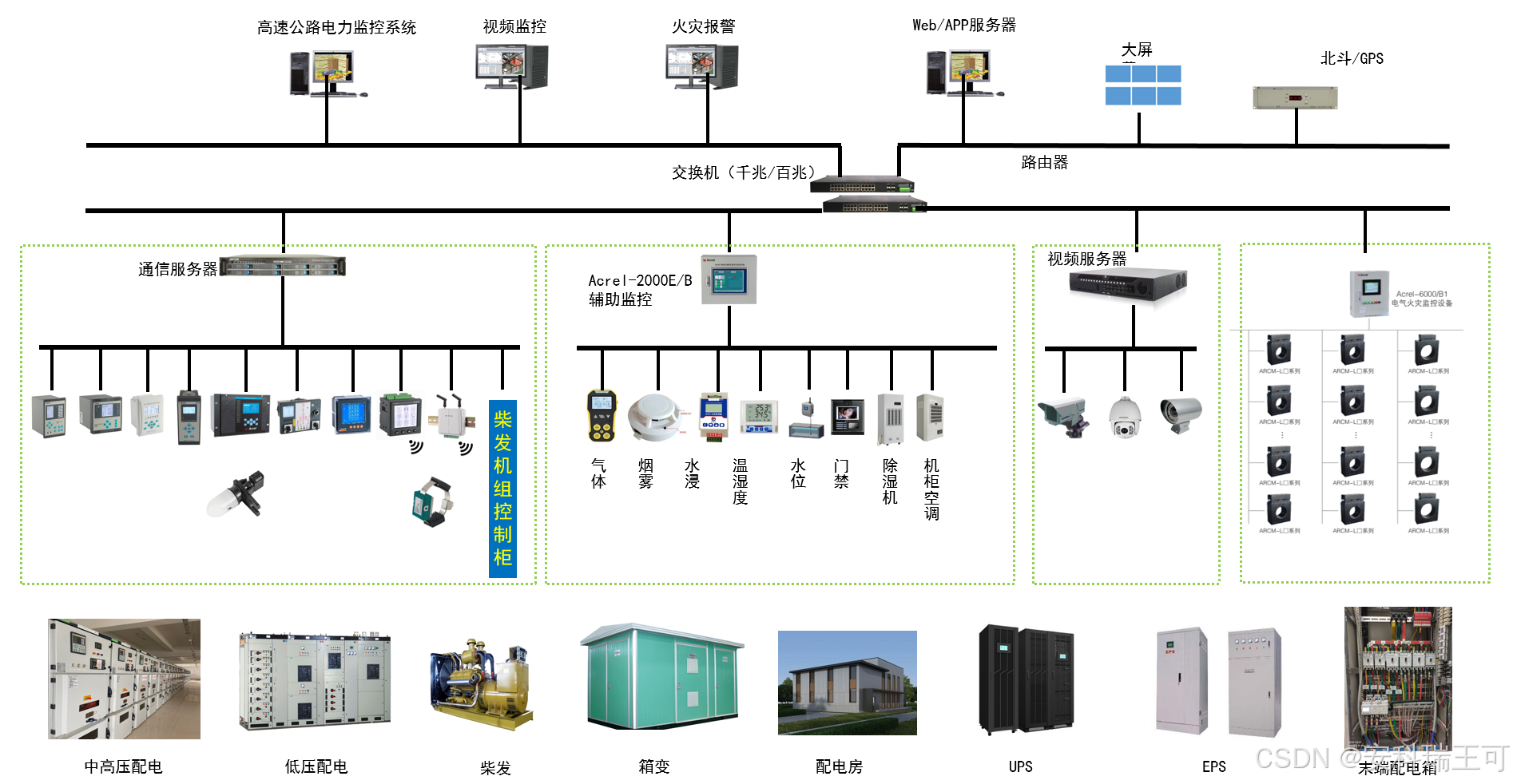

2.高速公路供配电系统电力监控系统

 3.高速公路供配电系统电力监控系统

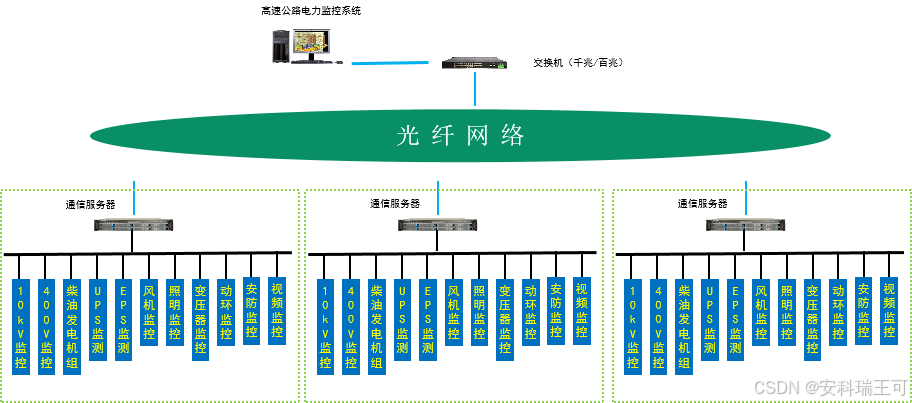

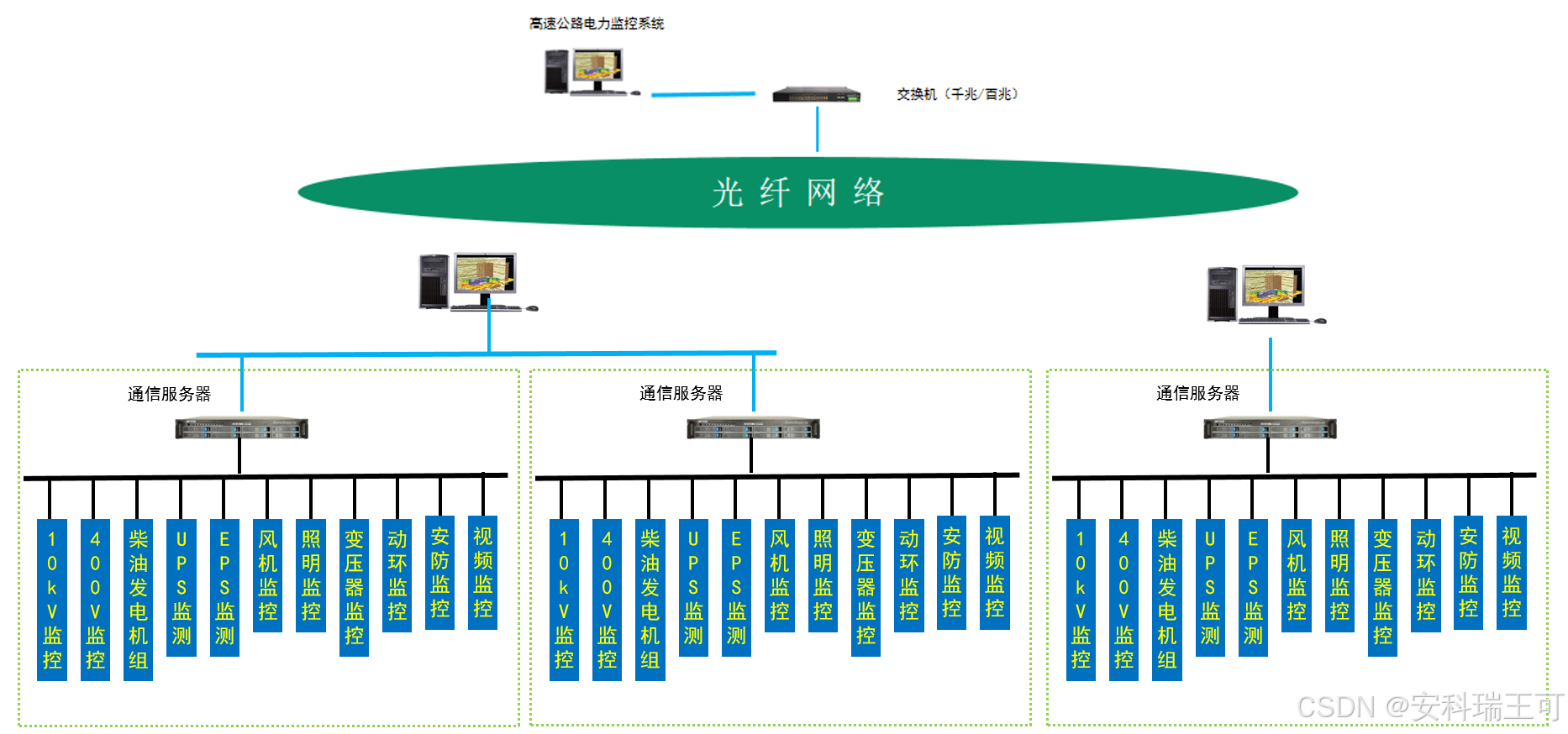

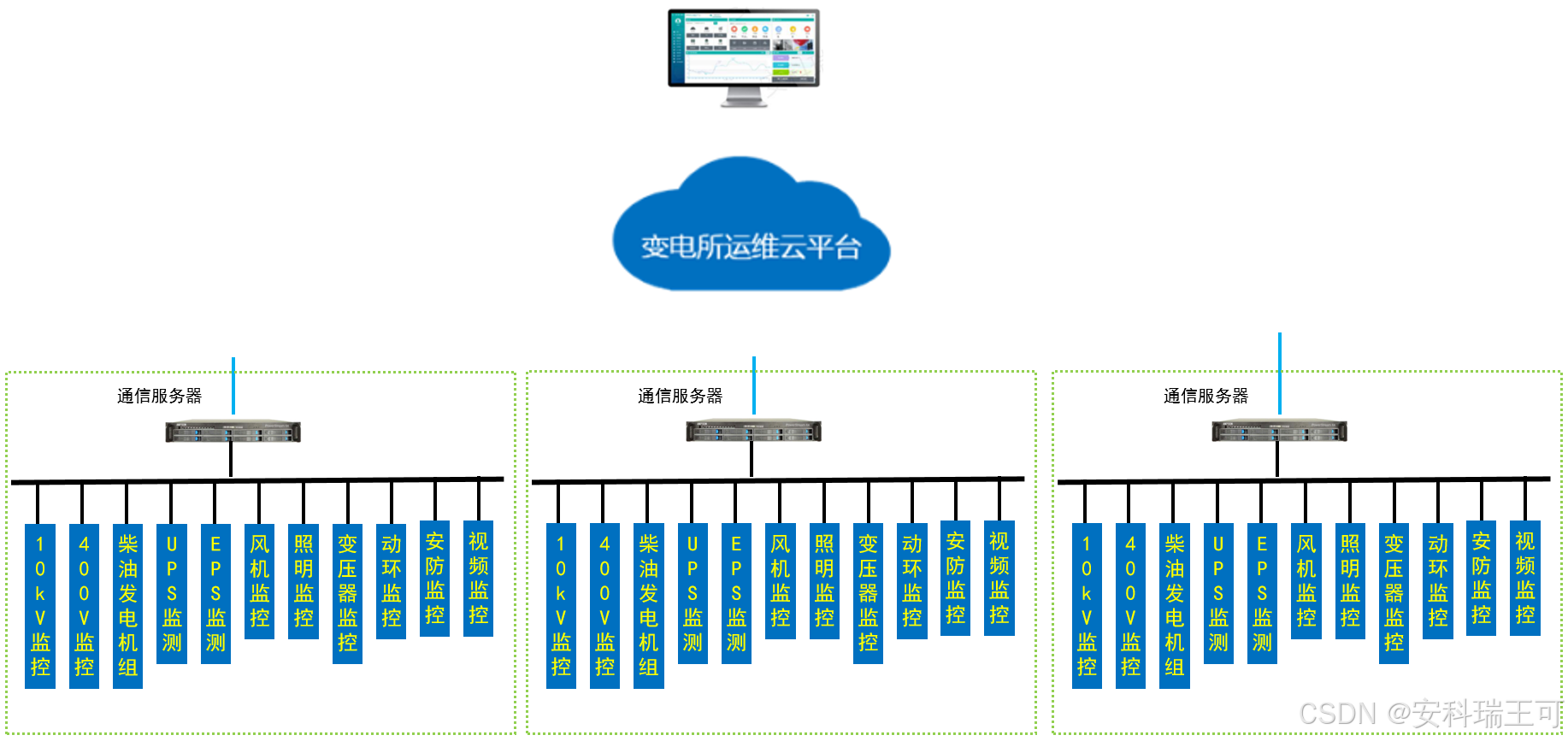

 4.系统组网方案

4.1方案一：电力监控系统＜1000个设备

 4.2方案二：电力监控系统＜3000个设备

 4.3方案三：电力监控系统＞3000个设备

5. 电源监控-隧道变电所电力监控

 6.隧道变电所电力监控

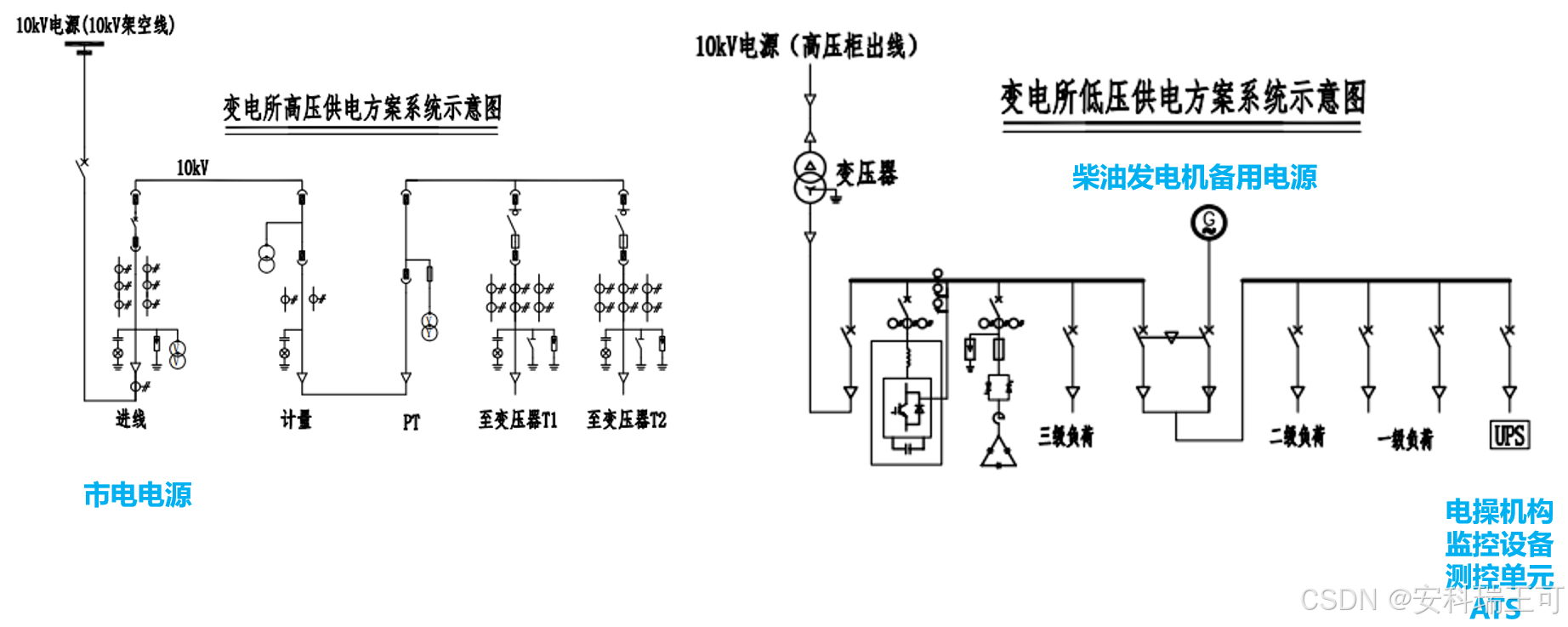

（1）电源监控：市电电源；柴油发电机；UPS、EPS；开关柜；变压器

（2）设备监控：风机；水泵；声光报警器

（3）环境监测：气体、烟感；通风；视频

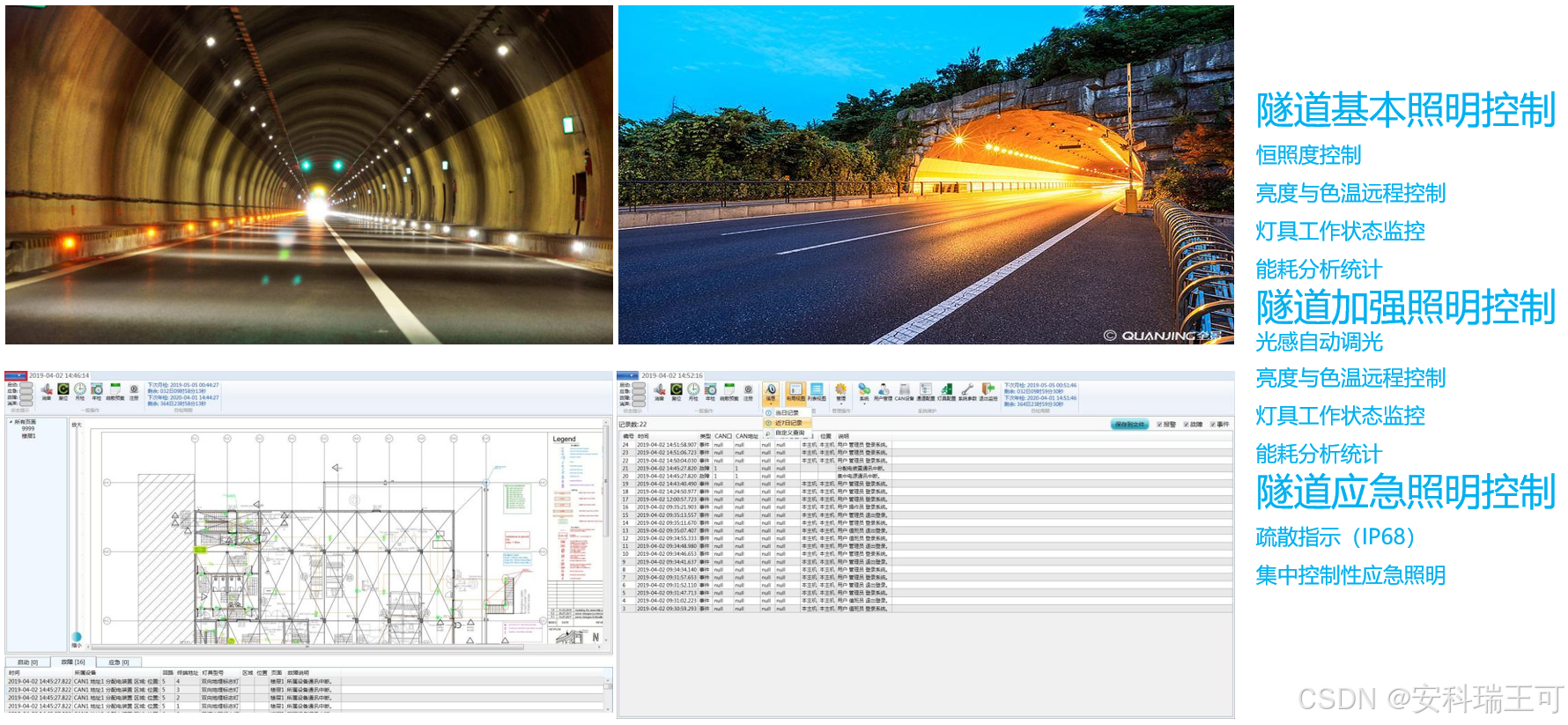

（4）隧道照明：基本照明；加强照明；应急疏散照明

7.电源监控-收费站变电所电力监控

8. 收费站变电所电力监控

（1）电源监控：市电电源；柴油发电机；UPS；开关柜；变压器

（2）设备监控：风机；水泵；空调；声光报警器

（3）环境监测：烟感、温感；水浸、红外双鉴

（4）视频监控：网格高清摄像机

9.电源监控-服务区变电所电力监控

10. 服务区变电所电力监控

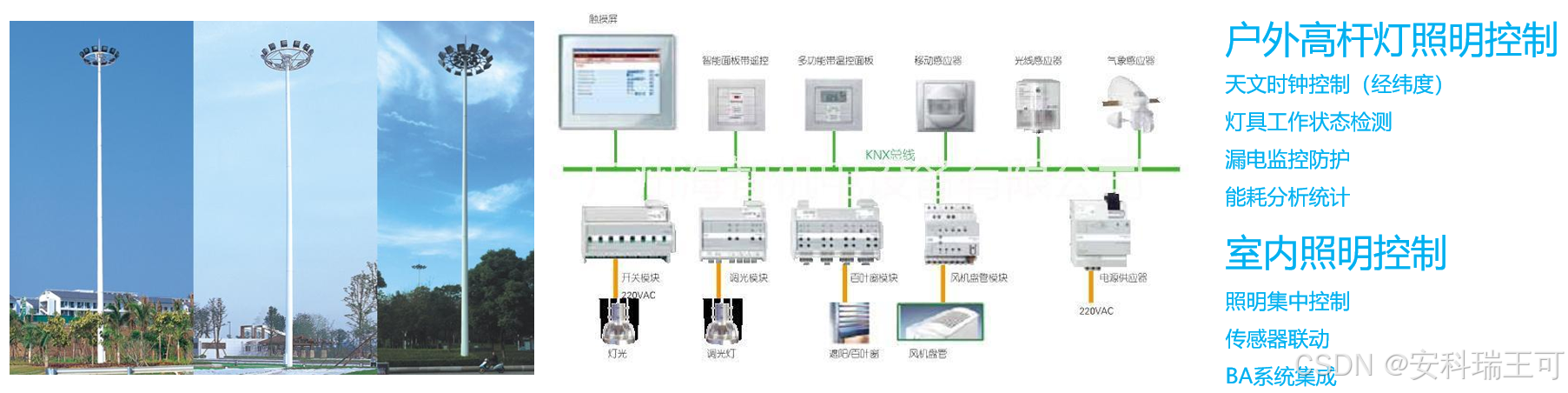

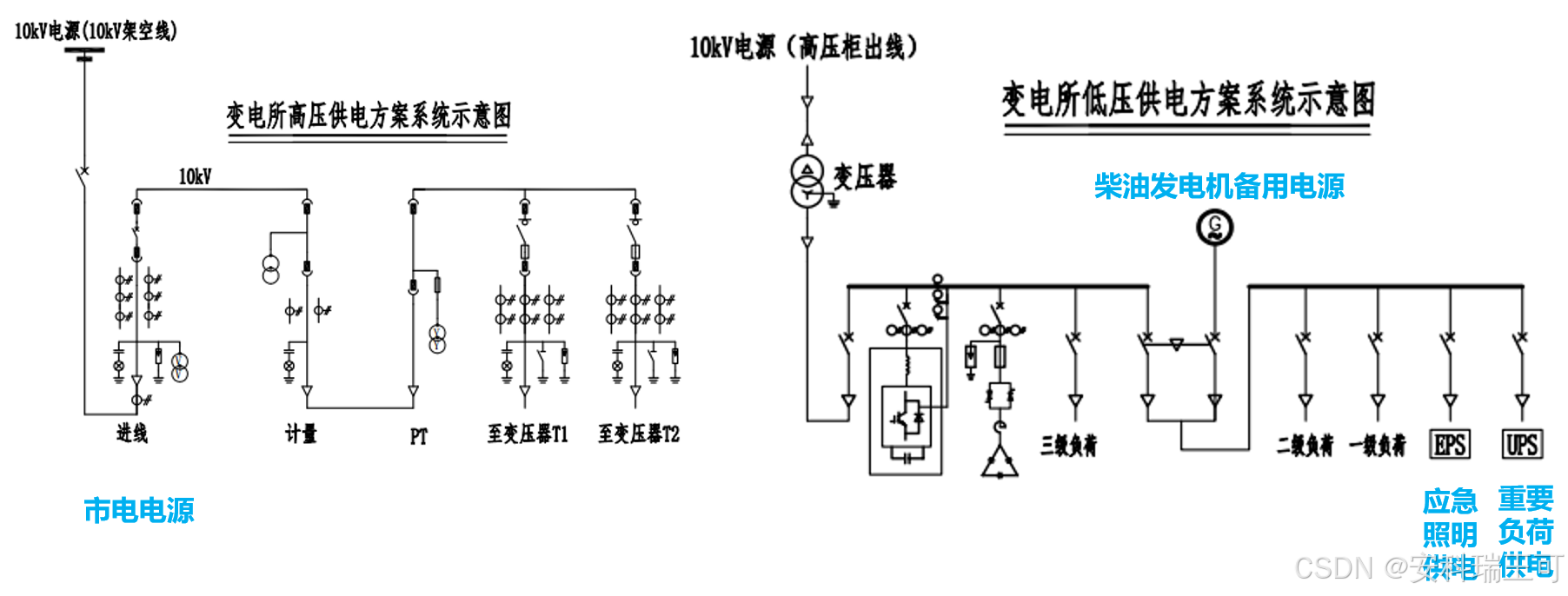

（1）公共照明：广场照明；室内公共区域照明；应急疏散照明

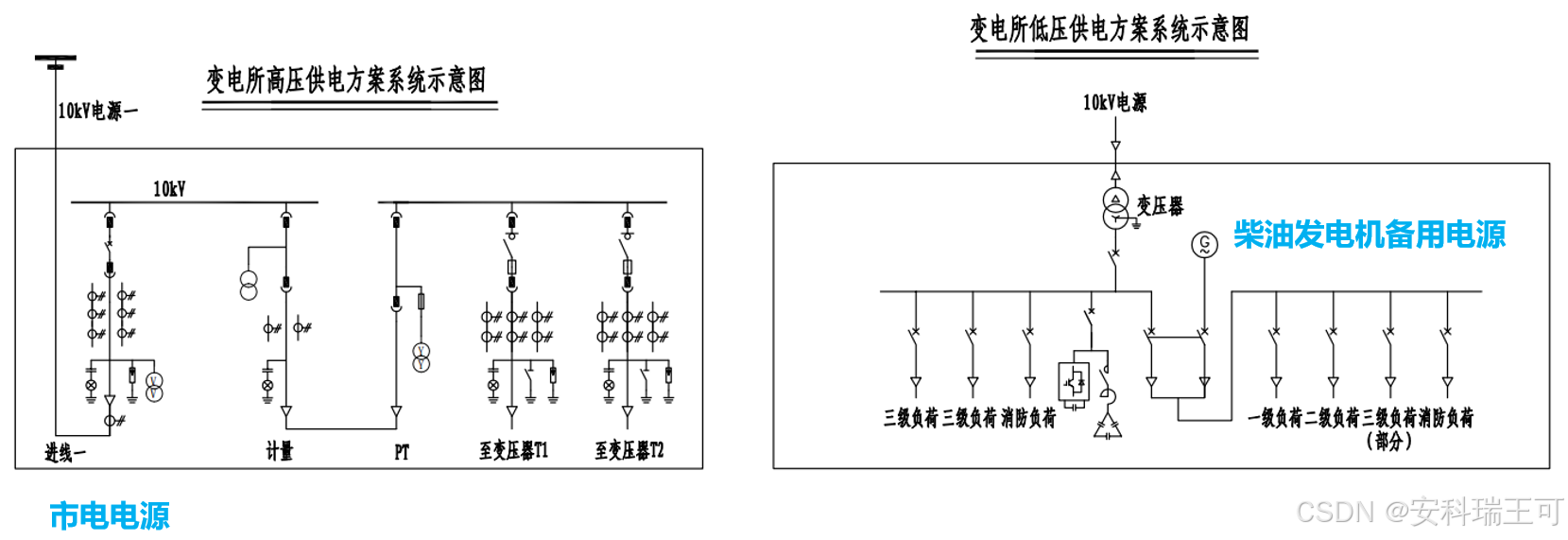

（2）电源监控：市电电源；柴油发电机；开关柜；变压器

（3）设备监控：风机；水泵；空调；声光报警器

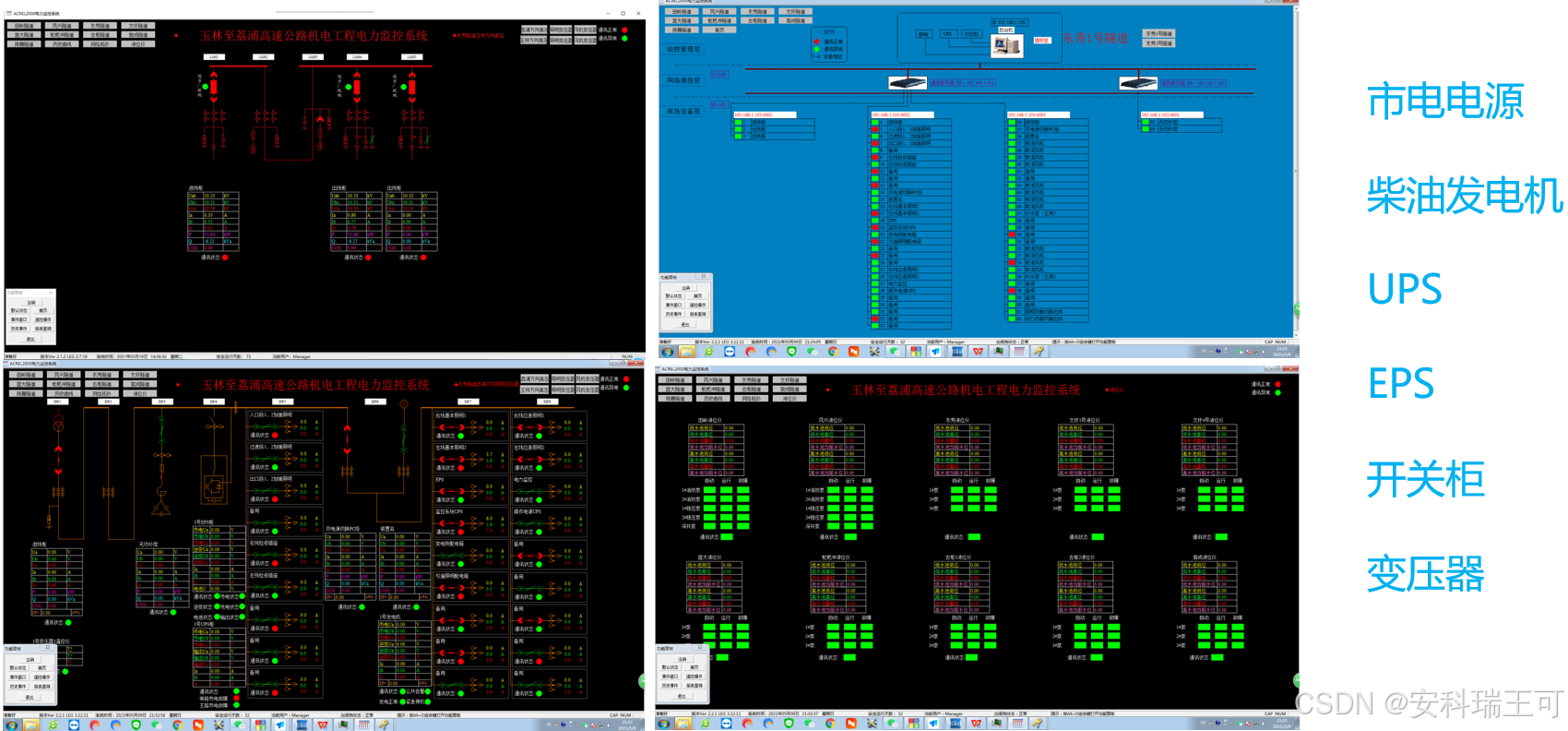

11.电源监控-主要监控内容

 12.环境监测-主要监控内容

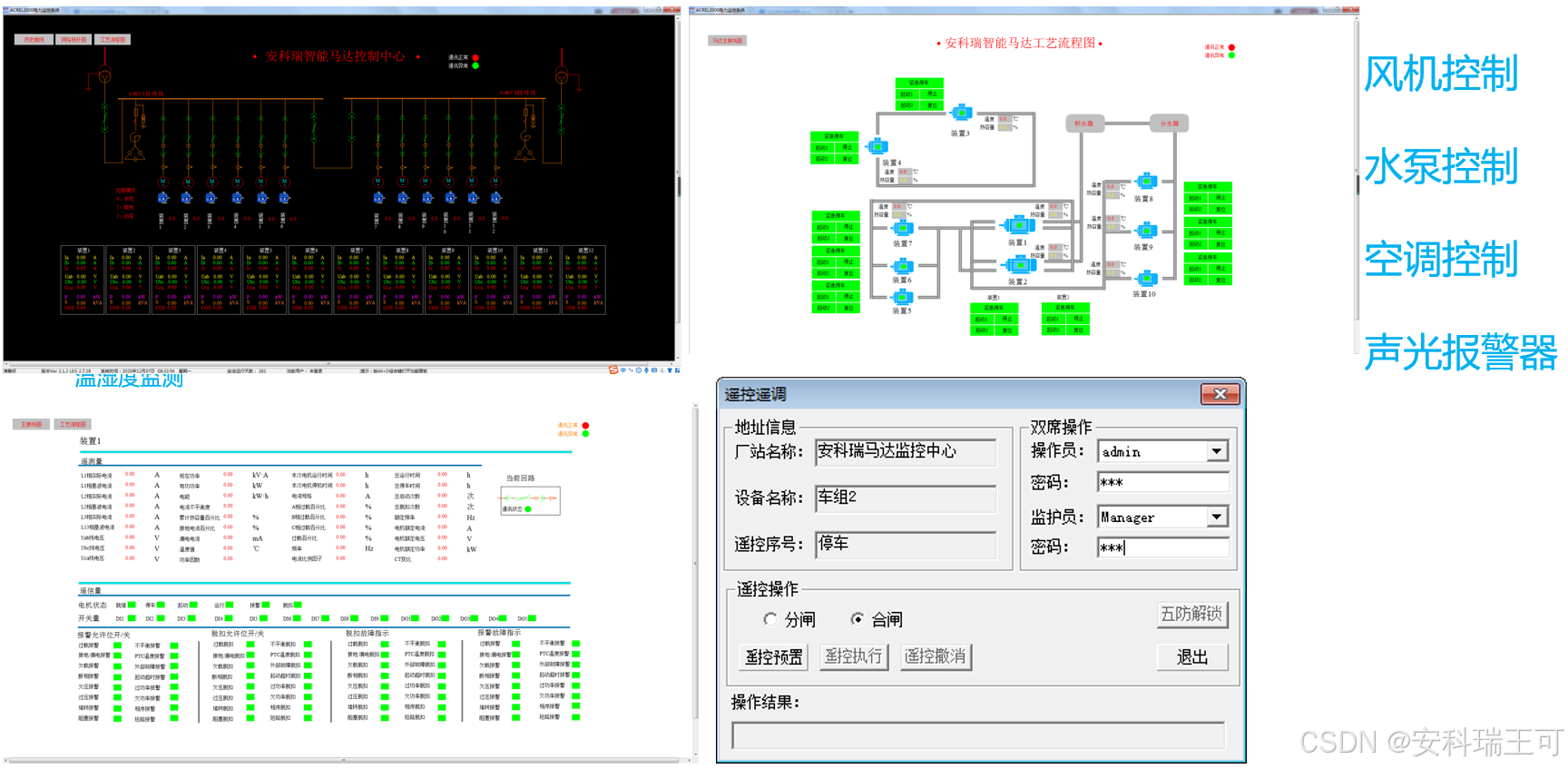

13. 设备监控-主要监控内容

14. 隧道照明-主要监控内容

15. 公共区域照明-主要监控内容
