自制2.4G ELRS TX高频头, 内置于富斯i6

制作难度:容易

一。硬件材料:

1.LoRa射频模块,sx1280 : E28-2G4M27S

2.MCU Wifi模块:ESP-WROOM32

3.各色硅胶软线若干

4.1k电阻

5.富斯FS I6摇控器

6.JLink一个,刷写固件用

7. 2.4G天线一个

软件:

1. EpressLRS Configurator https://github.com/ExpressLRS/ExpressLRS-Configurator

2.我写的的FS i6固件, ERFLY6, GitHub - aerror2/erfly6: ER9X for I6 and I6X of Flysky

3. JLink-FLash, J-Link Flash Download

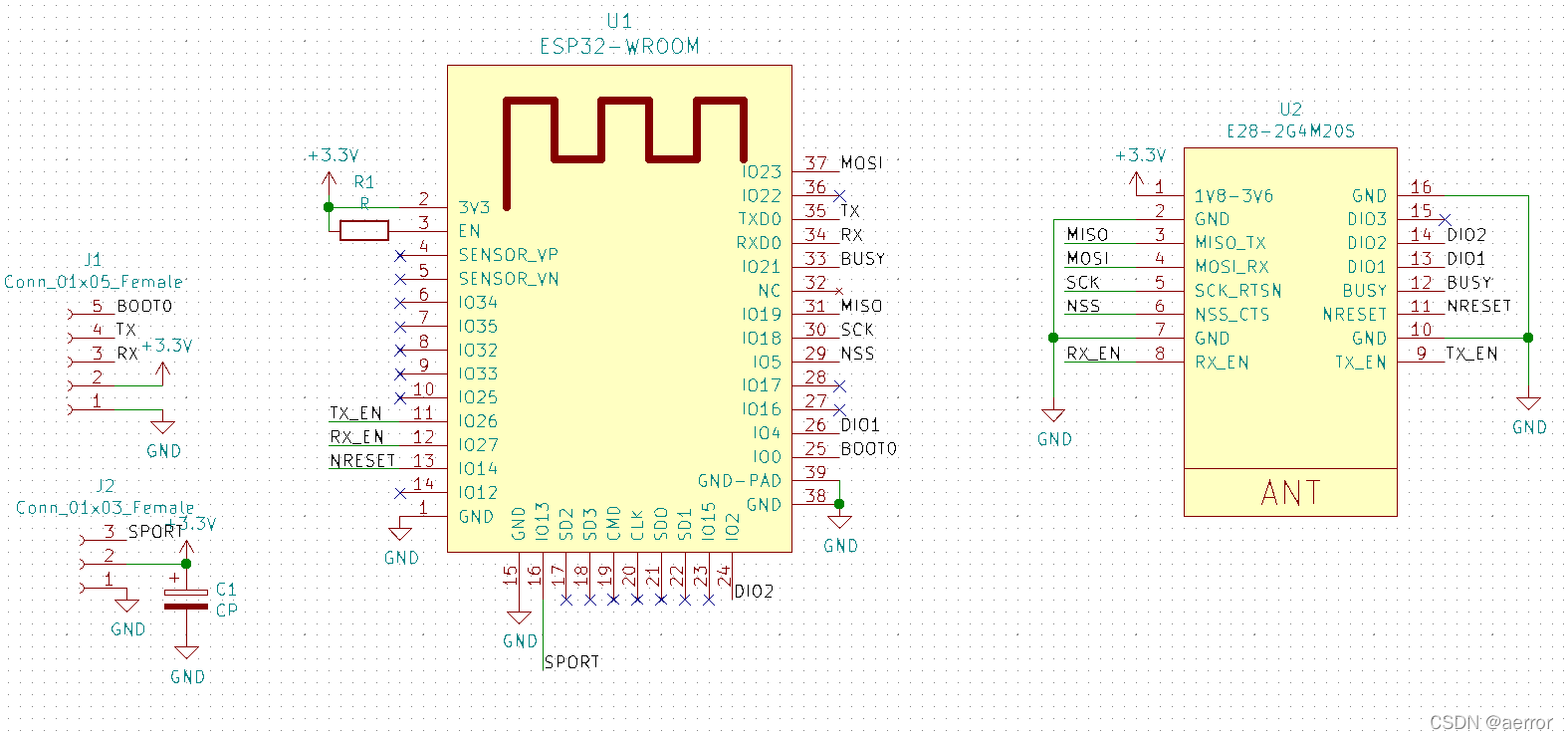

二。TX电路图:

 三。TX和遥控器接线:

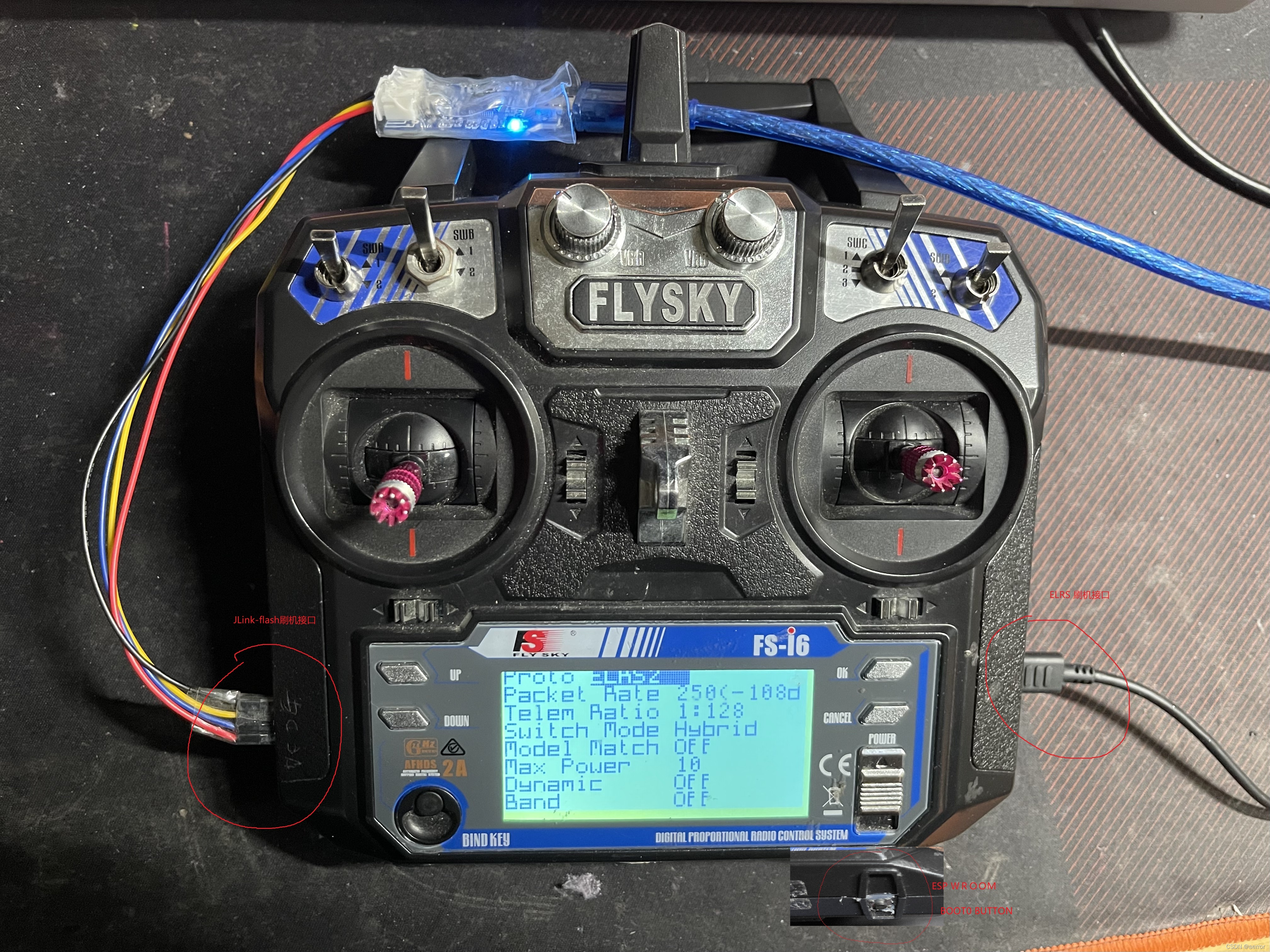

做好的TX,只需要接3条线到遥控器,一条信号线(SPORT),一个取电3.3V, 一条地线,如下图

五。制作步骤:

1.  按"二。TX电路图" 把E28-2G4M27S和ESP-WROOM32用导线连接起来。

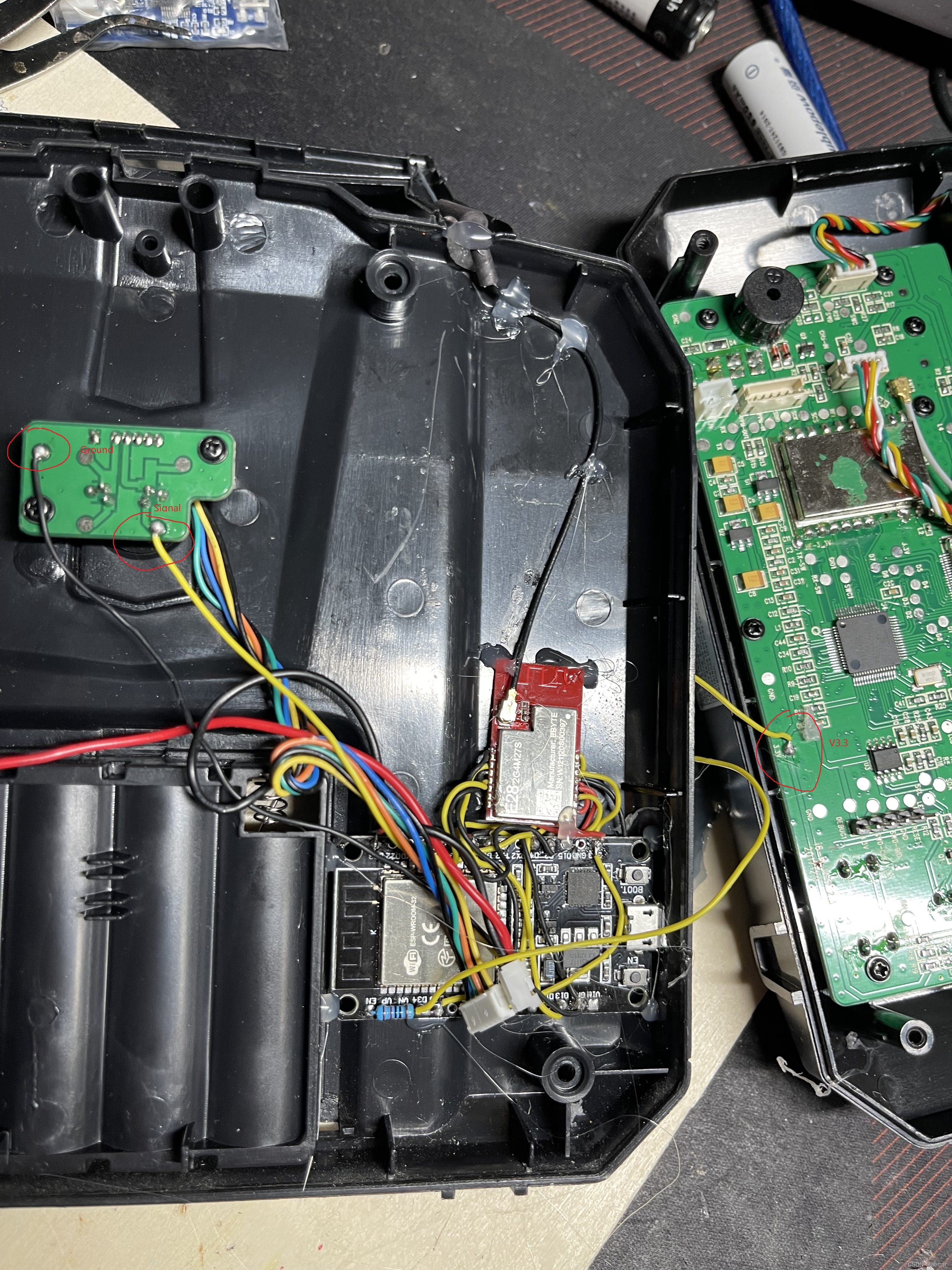

2. 按”三。TX和遥控器接线“把三根线接起来,使用热熔胶固定在底板。

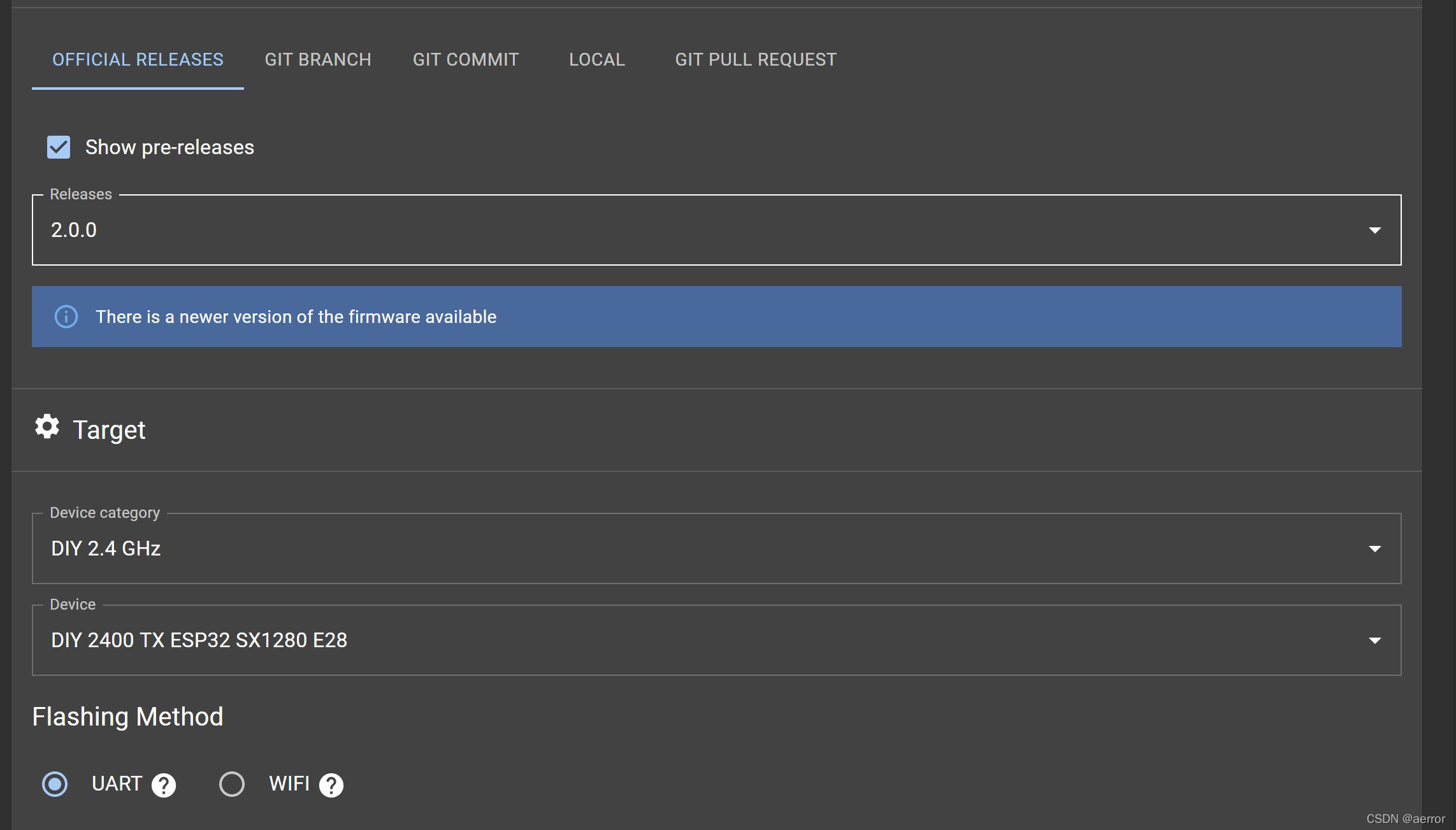

3. ESP-WROOM32使用usb线连接到电脑,使用 EpressLRS Configurator刷入ELRS 2.0的固件,硬件选:DIY 2400 ESP32- E28, 然后填你的绑定密码,然后点Build & FLASH,  看Log,到刷固件的时候,你需要按住ESP-WROOM32开发板上的Boot0键,要不然会失败。



4.按这个  erfly6/ER9XFlySky I6En.pdf at main · aerror2/erfly6 · GitHub PDF说的刷FSi6的固件,固件在https://github.com/aerror2/erfly6/blob/main/Output/Release/Exe/FSI6.hex

5.完成开机图

还有一些问题,如散热问题,电池容量问题,切换的高频头的问题还没有处理。

请自行承担风险改装,祝好运
