练习串口传输文件

目录

一、实验叙述

二、通过串口传输文件

1、简单的对话

2、文件的传输

3、延伸

---

​​​​​​​

一、实验叙述

将两台笔记本电脑，借助 usb转rs232 模块和杜邦线，建立起串口连接。然后用串口助手等工具软件（带文件传输功能）将一台笔记本上的一个大文件（图片、视频和压缩包软件）传输到另外一台电脑，预算文件大小、波特率和传输时间三者之间的关系，并对比实际传输时间。

这里会用到一些串口通信的知识，可以参考一下之前的博客完成一个STM32的USART串口通讯程序_afadgfansfa的博客-CSDN博客任务：完成一个STM32的USART串口通讯程序（查询方式即可，暂不要求采用中断方式），要求：1）设置波特率为115200，1位停止位，无校验位；2）STM32系统给上位机（win10）连续发送“hello windows！”。win10采用“串口助手”工具接收。想了解串口通信的参照此博客：https://blog.csdn.net/afadgfansfa/article/details/120956561?spm=1001.2014.3001.5502https://blog.csdnhttps://blog.csdn.net/afadgfansfa/article/details/121022298?spm=1001.2014.3001.5501

二、通过串口传输文件

正确连接硬件，打开串口调制工具，并且打开两次SSCOM软件，选择两个不同的串口。

ps：设置波特率等相关参数一致

1、简单的对话

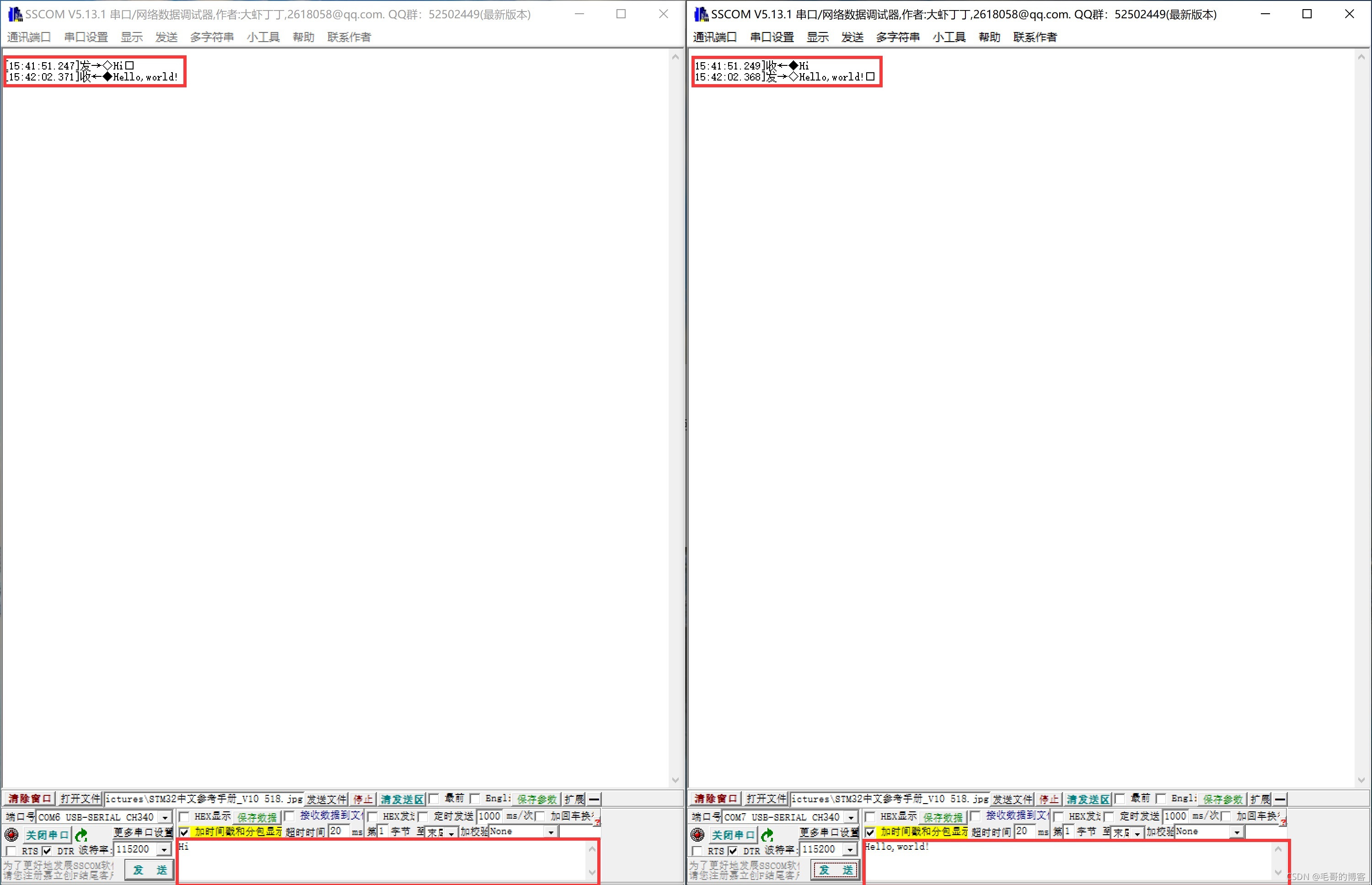

通过对话框发送简单的文字，信息会通过杜邦线将信息传递回来。比如，我们通过串口6发送Hi，串口7便会接收到串口6发来的信息Hi。再通过串口7发送Hello,wolrd!，串口6会接收到串口7发送的信息。

2、文件的传输

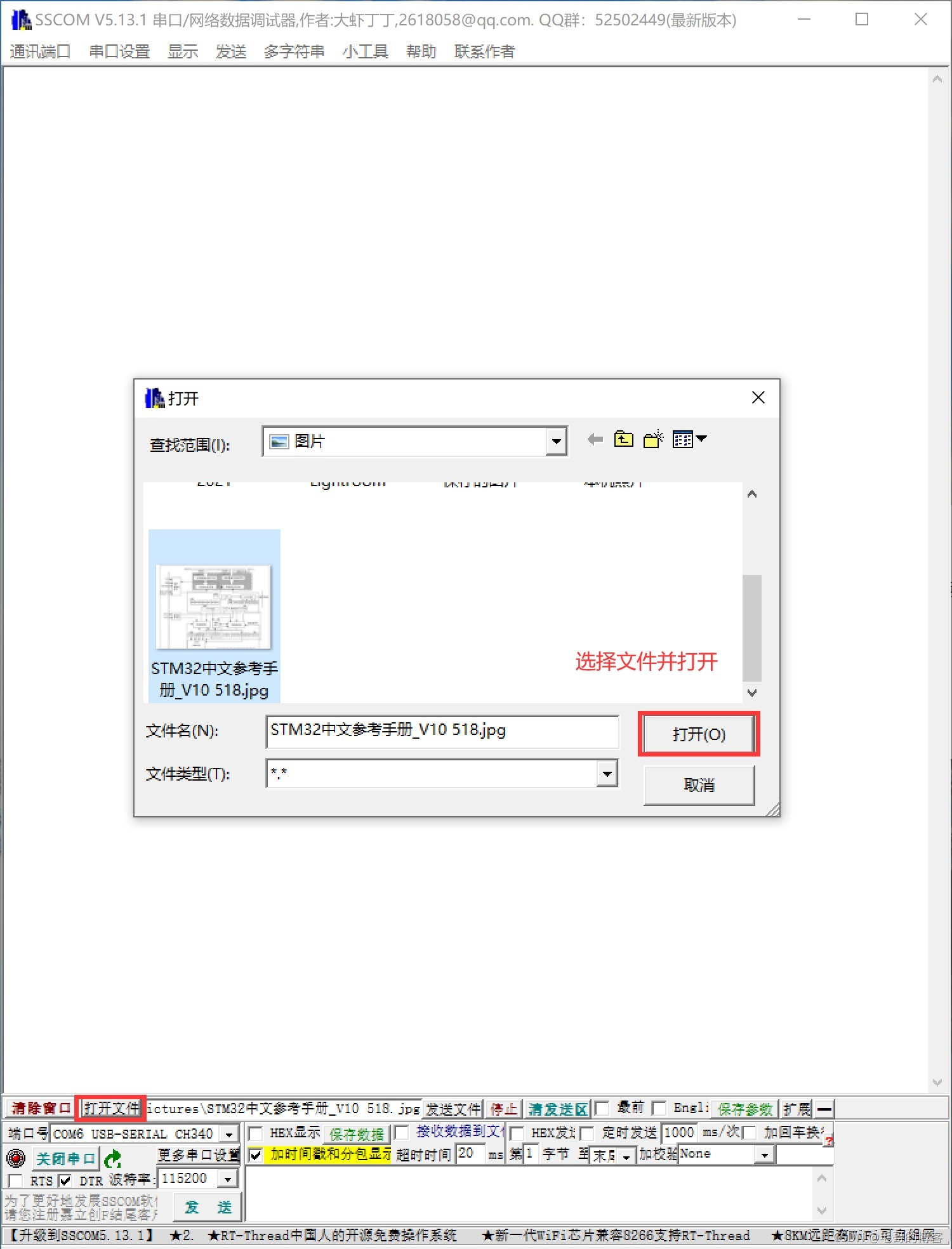

接下来文件的传输。首先需要在SSCOM中打开文件。

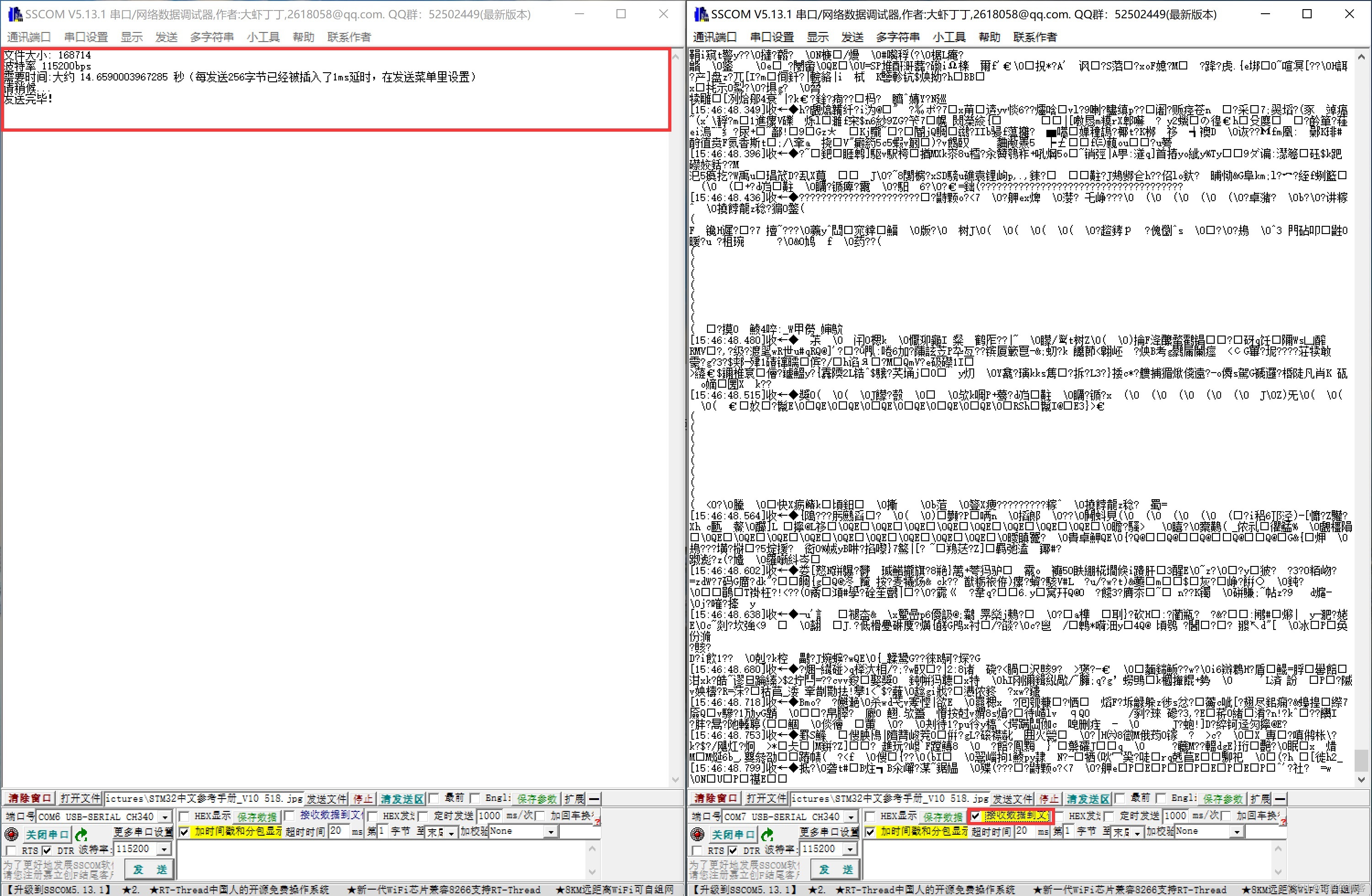

然后点击发送文件，此时串口7便会接收到串口6发送的数据。

注意需要勾选接收数据到文件，否则没有文件生成

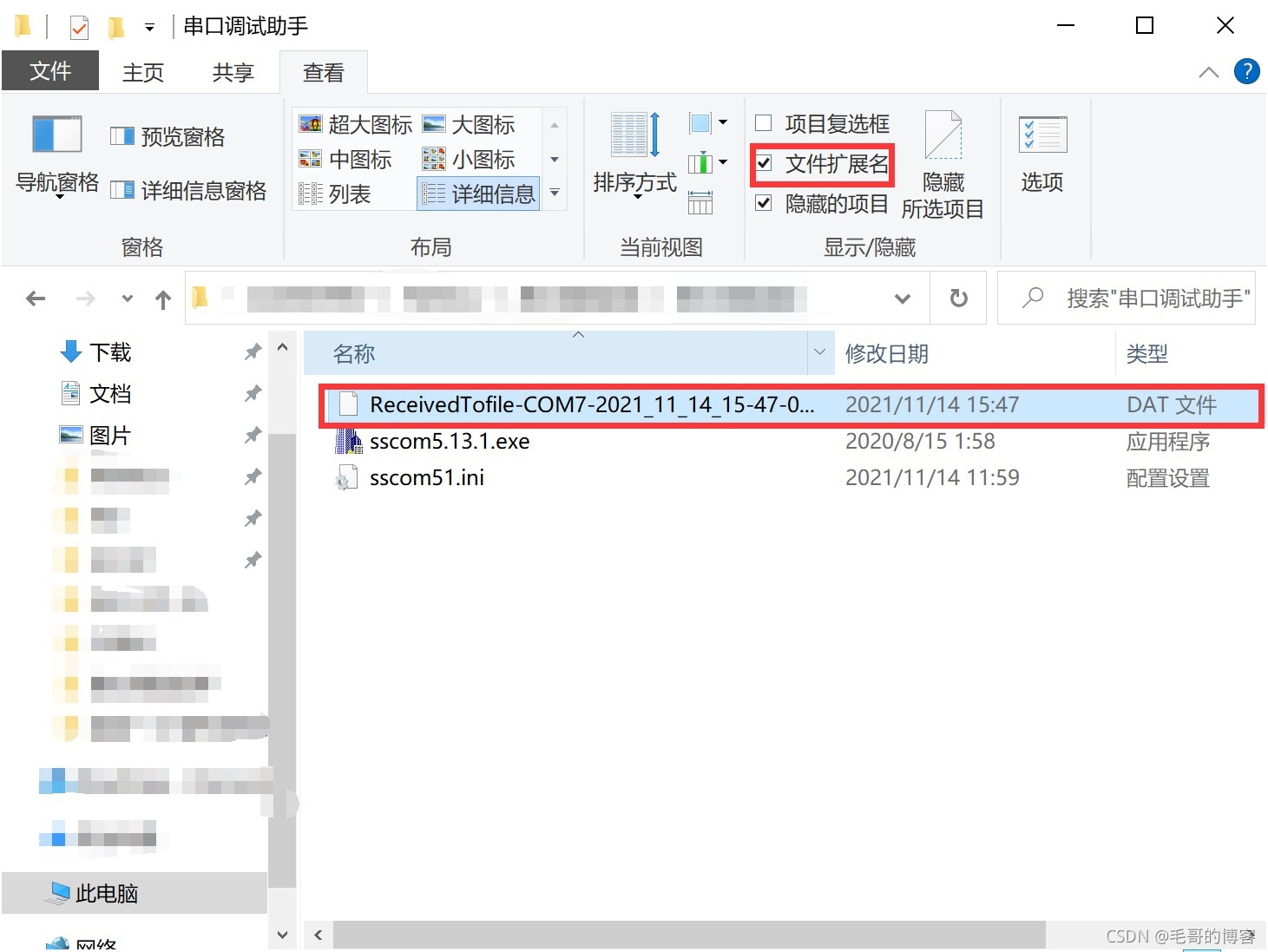

在SSCOM的同级目录下，将文件名更改为jpg结尾。如果在文件中查看文件时没有文件扩展名（后缀），在文件资源管理器的菜单栏点击查看将文件扩展名选项勾选上，然后再修改文件名。

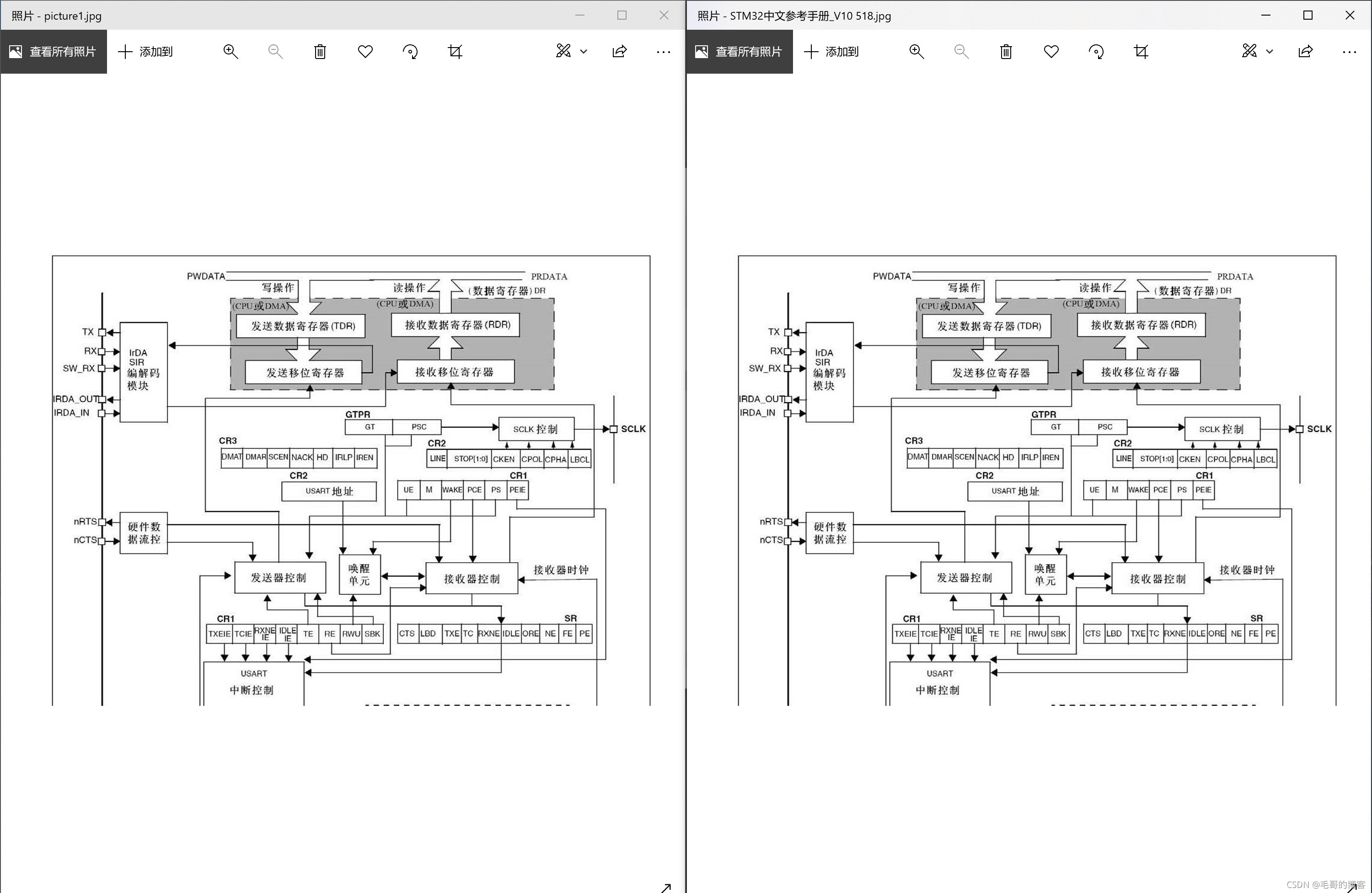

下面是对比图（左边是串口传输的文件，右边是源文件）

3、延伸

笔者还试过不同的波特率，也遇到一些问题。当波特率过高时，误码率上升，因为根据著名的香农公式：
                                               C=B log2​ (1+NS​)

当信噪比一定时，令 x = S / N 0  ，这样上面的公式可以写成

                        C t = S n 0 B n 0 S log ⁡ 2 ( 1 + x ) 1 / x = S n 0 log ⁡ 2 ( 1 + x ) 1 / x

又利用关系式，

                        lim ⁡ x − > 0 ln ⁡ ( 1 + x ) 1 / x = 1

及

                                log ⁡ 2 a = log ⁡ 2 e ⋅ ln ⁡ a

可以推出

        lim ⁡ B − > ∞ C t = lim ⁡ x − > 0 S n 0 log ⁡ 2 ( 1 + x ) 1 / x = S n 0 log ⁡ 2 e ≈ 1.44 S n 0

所以，波特率趋于无穷大时，传输速率实则趋近于恒定的值。当我使用这个软件的最大波特率2000000波特率时，传输的文件转化为图片，打开时出现了一些错误。同时，SSCOM软件根据波特率和文件大小计算出了传输时间。如果以I为传信率，S为波特率，N为每个符号承载的信息量，则


                                        I = S log ⁡ 2 N
