应用篇03-图像拼接（上）-原理

由于在图像采集时光线强度的不均匀以及拍摄像机本身参数和拍摄环境的影响，在图像重叠区域存在明暗强度差异，所以在图像拼接处存在明显的拼接痕迹。因此，在图像融合过程中必须进行拼接痕迹的消除。消除拼接痕迹主要是利用图像在拼接处的光线强度平滑过渡来消除其突变的，从而实现整个图像的平滑过渡，以达到过渡区域更加符合人视觉习惯的目的。目前，可以消除拼接痕迹的方法主要三种：(1)直接平均法、(2)加权平均法、(3)中值滤波法。

2.2 典型实例

下面用一个简单的实例，解释图像拼接的一般过程，重点介绍所使用的相关算子。

此例程的测试图像共有2张，从左到右排列。该例程展示的是如何将这两张图像拼接成一张大的图像。

(1) 读取图像

首先进行一系列的初始化操作，包括创建窗口、设置显示背景、字体字号等等。

* 初始化
dev_update_off ()
* 读取待拼接图像
read_image (Image1, 'mosaic/building_01')
read_image (Image2, 'mosaic/building_02')
* 初始化显示设置
get_image_size (Image1, Width, Height)
dev_close_window ()
dev_open_window (0, 0, Width, Height, 'white', WindowHandle)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')

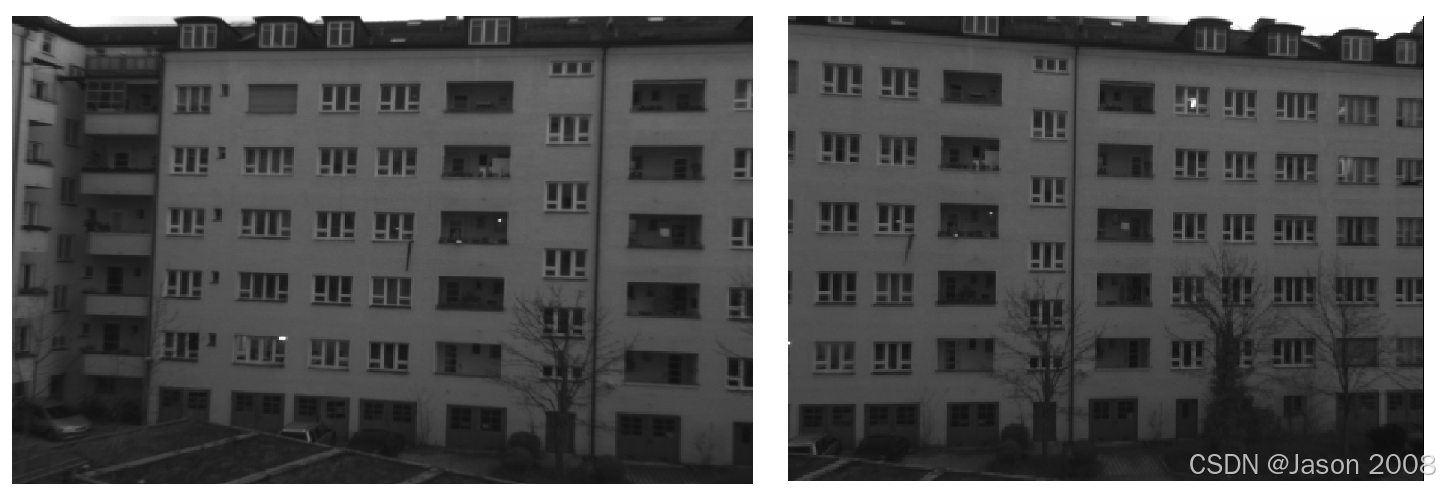

然后显示两幅待拼接图像：

* 显示两幅待拼接图像
dev_display (Image1)
disp_message (WindowHandle, 'Image 1 to be matched', 'window', 12, 12, 'black', 'true')
disp_continue_message (WindowHandle, 'black', 'true')
stop ()
dev_display (Image2)
disp_message (WindowHandle, 'Image 2 to be matched', 'window', 12, 12, 'black', 'true')
disp_continue_message (WindowHandle, 'black', 'true')
stop ()

(2) 提取特征点

提取两幅图像的foerstner特征。该特征适合于需要高精度定位的场景，因为它不仅返回点的位置，还提供了关于点质量和形状的附加信息。

Halcon中使用points_foerstner算子检测图像中关键点(通常为角点或圆形点)。

算子声明：

points_foerstner(Image : : SigmaGrad, SigmaInt, SigmaPoints, ThreshInhom, ThreshShape, Smoothing, EliminateDoublets : RowJunctions, ColJunctions, CoRRJunctions, CoRCJunctions, CoCCJunctions, RowArea, ColArea, CoRRArea, CoRCArea, CoCCArea)

输入参数说明：

Image: 输入图像(单通道)
SigmaGrad: 用于梯度计算的高斯平滑参数(建议值: 1.0)
SigmaInt: 用于积分计算的高斯平滑参数(建议值: 3.0)
SigmaPoints: 用于点检测的高斯平滑参数(建议值: 1.5)
ThreshInhom: 非均匀性阈值(建议值: 0.2)
ThreshShape: 形状阈值(建议值: 0.7)
Smoothing: 平滑方法('mean'或'gauss')
EliminateDoublets: 是否消除重复点('true'或'false')

输出参数说明：

RowJunctions, ColJunctions: 检测到的关键点坐标
CoRRJunctions, CoRCJunctions, CoCCJunctions: 关键点的协方差矩阵元素
RowArea, ColArea: 关键点所在区域的坐标
CoRRArea, CoRCArea, CoCCArea: 区域的协方差矩阵元素

使用说明：

SigmaGrad: 控制梯度计算的平滑程度。值越小，对细节越敏感，但也更容易受噪声影响。
SigmaInt: 控制积分计算的平滑程度。较大的值可以检测更大的结构。
ThreshInhom: 控制点的非均匀性。值越小，检测到的点越多。
ThreshShape: 控制点的形状。值越大，检测到的点越接近圆形。
通常可以先使用默认参数，然后根据具体应用场景进行调整。

代码段：

points_foerstner (Image1, 1, 2, 3, 50, 0.1, 'gauss', 'true', Rows1, Columns1, CoRRJunctions, CoRCJunctions, CoCCJunctions, RowArea, ColumnArea, CoRRArea, CoRCArea, CoCCArea)
points_foerstner (Image2, 1, 2, 3, 50, 0.1, 'gauss', 'true', Rows2, Columns2, CoRRJunctions, CoRCJunctions, CoCCJunctions, RowArea, ColumnArea, CoRRArea, CoRCArea, CoCCArea)

(3) 特征点匹配

根据提取的特征点，选用采用RANSAC(Random Sample Consensus)算法进行特征点匹配，进而根据匹配特征点的坐标值，计算投影矩阵（一般至少需要3对匹配点）、

Halcon使用proj_match_points_ransac算子用于特征点匹配，该算子声明如下：

算子声明：

proj_match_points_ransac ( Image1, Image2 : : Rows1, Cols1, Rows2, Cols2, GrayMatchMethod, MaskSize, RowMove, ColMove, RowTolerance, ColTolerance, Rotation, MatchThreshold, EstimationMethod, DistanceThreshold, RandSeed : HomMat2D, Points1,
Points2 )

输入参数说明：

Image1, Image2: 输入的两幅图像(用于灰度值匹配)
Rows1, Cols1: 第一幅图像中的点坐标
Rows2, Cols2: 第二幅图像中的点坐标
GrayMatchMethod: 灰度值匹配方法('ssd'、'sad'或'ncc'，默认值是'ssd')
MaskSize: 匹配掩模大小，默认值是10
RowMove, ColMove: 行/列坐标平均位移量，默认值是0
RowTolerance, ColTolerance: 匹配搜索窗口的半高/宽，默认值是256
Rotation: 旋转角度，默认值是0
MatchThreshold: 灰度值匹配阈值，默认值是10
EstimationMethod: 变换矩阵估计方法('normalized_dlt'或'gold_standard'，默认值是'normalized_dlt')
DistanceThreshold: RANSAC内点距离阈值(像素单位)，默认值是0.2
RandSeed: 随机数种子，默认值是0
MaxNumTrials: 最大迭代次数

输出参数说明：

HomMat2D: 计算出的3×3单应性矩阵
Points1, Points2: 获得的匹配点在图像1与图像2中对应的索引

使用说明：

SigmaGrad: 控制梯度计算的平滑程度。值越小，对细节越敏感，但也更容易受噪声影响。
SigmaInt: 控制积分计算的平滑程度。较大的值可以检测更大的结构。
ThreshInhom: 控制点的非均匀性。值越小，检测到的点越多。
ThreshShape: 控制点的形状。值越大，检测到的点越接近圆形。
通常可以先使用默认参数，然后根据具体应用场景进行调整。

代码段：

proj_match_points_ransac (Image1, Image2, Rows1, Columns1, Rows2, Columns2, 'ncc', 10, 0, 0, Height, Width, 0, 0.5, 'gold_standard', 2, 42, HomMat2DUnrectified, Points1Unrectified, Points2Unrectified)

(4) 图像配准

Halcon使用gen_projective_mosaic算子用于生成投影拼接图像，它可以将多幅图像通过投影变换(单应性变换)拼接成一幅大的拼接图像。

算子声明：

gen_projective_mosaic ( Images : MosaicImage : StartImage, MappingSource, MappingDest, HomMatrices2D, StackingOrder, TransformDomain : MosaicMatrices2D )

输入参数说明：

Images: 输入图像元组(需要拼接的多幅图像)
MosaicImage: 生成的拼接图像
StartImage: 起始图像的索引(决定拼接的基准图像)
MappingSource: 源图像映射方式('false'或'true')
MappingDest: 目标图像映射方式('false'或'true')
HomMatrices2D: 每幅图像到参考坐标系的3×3单应性矩阵元组
StackingOrder: 图像叠加顺序('first'或'last')
TransformRegion: 是否变换区域('false'或'true')
Width, Height: 输出马赛克图像的宽度和高度
MosaicMatrices2D（输出参数）: 由 3×3 投影变换矩阵组成的数组，这些矩阵决定了图像在拼接图中的位置。

代码段：

* 图像拼接
concat_obj (Image1, Image2, Images)
gen_projective_mosaic (Images, MosaicImageUnrectified, 1, 1, 2, HomMat2DUnrectified, 'default', 'false', MosaicMatrices2DUnrectified)

* 显示融合结果
get_image_size (MosaicImageUnrectified, Width, Height)
dev_set_window_extents (-1, -1, Width, Height)
dev_clear_window ()
dev_display (MosaicImageUnrectified)
* 标注拼接缝
projective_trans_pixel (MosaicMatrices2DUnrectified[9:17], [0,493], [0,0], RowTrans, ColumnTrans)
gen_contour_polygon_xld (Contour, RowTrans, ColumnTrans)
set_line_style (WindowHandle, [1,5])
dev_set_line_width (1)
dev_set_color ('yellow')
dev_display (Contour)
set_line_style (WindowHandle, [])
dev_set_draw ('margin')
dev_set_color ('red')
dev_set_line_width (3)
gen_circle (Circle, [82,402], [228,223], [15,15])
dev_display (Circle)
Message := 'The mosaic image does not fit'
Message[1] := 'perfectly, if radial distortions'
Message[2] := 'are not taken into account.'
disp_message (WindowHandle, Message, 'image', 200, 300, 'black', 'true')
disp_continue_message (WindowHandle, 'black', 'true')
stop ()

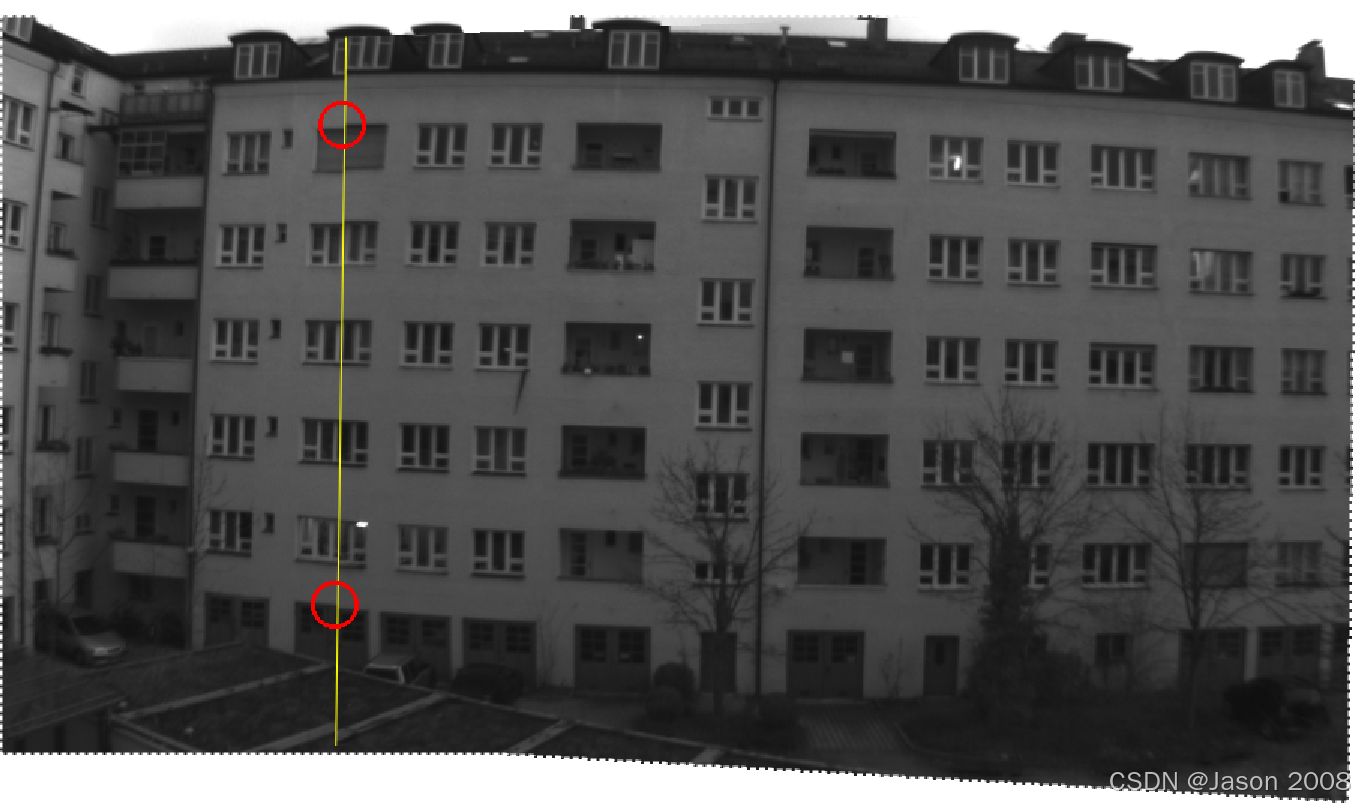

下图显示处理结果：

图中竖线显示的是拼接线所在位置，由于存在径向畸变（radial distortions），在拼接缝两侧存在明显的错误。类似问题也是基于单应性变换矩阵图像拼接技术常出现的问题。

仔细观察图像拼接的接缝处，发现拼接的效果并不理想，接缝是错开的。原因是两张图像的径向畸变造成的。何为径向畸变？这是镜头固有的，当焦距很大或很小时，拍出的图像尤其明显，图像的边缘处向前凹，或者向里凸的效果，仔细观察原来的两张图像，边缘处是向里凸进去的。

(5) 后处理

针对上面提到的由类似径向畸变等问题导致的拼接缝附近存在明显误差的情况，可在特征点匹配是考虑这类情况。

Halcon中提供了proj_match_points_distortion_ransac算子用于处理存在畸变情况下的特征点匹配。

算子声明：

proj_match_points_distortion_ransac ( Image1, Image2 : : Rows1, Cols1, Rows2, Cols2, GrayMatchMethod, MaskSize, RowMove, ColMove, RowTolerance, ColTolerance, Rotation, MatchThreshold, EstimationMethod, DistanceThreshold, RandSeed : HomMat2D, Kappa,
Error, Points1, Points2 )

输入参数说明：

NumImages: 输入图像的数量
ReferenceImage: （待修订）

代码段：

get_image_size (Image1, Width, Height)
proj_match_points_distortion_ransac (Image1, Image2, Rows1, Columns1, Rows2, Columns2, 'ncc', 10, 0, 0, Height, Width, 0, 0.5, 'gold_standard', 1, 42, HomMat2D, Kappa, Error, Points1, Points2)

由于可能存在径向畸变，因此需要先对两幅待拼接的负向进行畸变校正。在此，Halcon使用了gen_cam_par_area_scan_telecentric_division算子是Halcon中用于生成经过捆绑调整(bundle adjustment)优化的拼接图像的算子。注意，该算子在2024版的halcon中已经不能使用。

并结合change_radial_distortion_cam_par算子和change_radial_distortion_image算子，完成相机参数的改变。

算子声明：

change_radial_distortion_cam_par ( : : Mode, CamParamIn, DistortionCoeffs : CamParamOut )

change_radial_distortion_image ( Image, Region : ImageRectified : CamParamIn, CamParamOut : )

输入参数说明：

NumImages: 输入图像的数量
ReferenceImage: （待修订）

代码段：

* 构建相机参数
gen_cam_par_area_scan_telecentric_division (1.0, Kappa, 1.0, 1.0, 0.5 * (Width - 1), 0.5 * (Height - 1), Width, Height, CamParDist)
* 去除径向畸变
change_radial_distortion_cam_par ('fixed', CamParDist, 0, CamPar)
change_radial_distortion_image (Image1, Image1, Image1Rect, CamParDist, CamPar)
change_radial_distortion_image (Image2, Image2, Image2Rect, CamParDist, CamPar)
* 图像拼接
concat_obj (Image1Rect, Image2Rect, ImagesRect)
gen_projective_mosaic (ImagesRect, MosaicImage, 1, 1, 2, HomMat2D, 'default', 'false', MosaicMatrices2D)
* 显示矫正处理后的拼接结果
get_image_size (MosaicImage, Width, Height)
dev_set_window_extents (-1, -1, Width, Height)
dev_clear_window ()
dev_display (MosaicImage)
* Display seam line
projective_trans_pixel (MosaicMatrices2D[9:17], [0,493], [0,0], RowTrans, ColumnTrans)
gen_contour_polygon_xld (Contour2, RowTrans, ColumnTrans)
set_line_style (WindowHandle, [1,5])
dev_set_line_width (1)
dev_set_color ('yellow')
dev_display (Contour2)
set_line_style (WindowHandle, [])
dev_set_draw ('margin')
dev_set_color ('green')
dev_set_line_width (3)
gen_circle (Circle, [124,496], [244,239], [15,15])
dev_display (Circle)
Message := 'The mosaic image fits perfectly,'
Message[1] := 'if radial distortions are taken'
Message[2] := 'into account.'
disp_message (WindowHandle, Message, 'image', 200, 300, 'black', 'true')

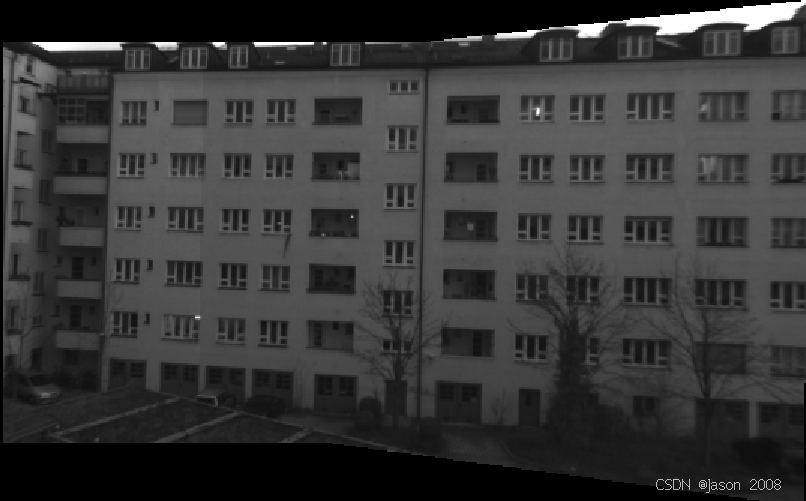

经过畸变校正后的图像如下：
