三行按键扫描基础

核心算法：

unsigned char trg;
unsigned char cont;
void KeyRead( void )
{
    unsigned char readDate = P3^0xff; // 第一行
    trg = readDate & (readData ^ cont); // 第二行
    cont = readDate; // 第三行
}

用定时器每隔10ms执行一次按键扫描读取函数

第一行：

读P3端口数据并且取反，然后保存到ReadData

第二行：

用来计算触发变量的

第三行：

用来计算连续变量

基础知识

一位数x异或一用来取反一个数

x ^ 1 = ~x

1 ^ 1 = 0

0 ^ 1 = 1

一位数x异或零不变

x ^ 0 = x

1 ^ 0 = 1

0 ^ 0 = 0

一位数x与一用于判断x的值

if((x & 1) == 0) x为0

if((x & 1) == 1) x为1

一位数x与零用于清零

x & 0 = 0

1 & 0 = 0

0 & 0 = 0

一位数x或一用于置一

x | 1 = 1

1 | 1 = 1

0 | 1 = 1

一位数x或零用于判断x的值

if((x | 0) == 1) x为1

if((x | 0) == 0) x为0

模拟状态

初始时候

Cont = 0x00

当没有按键

P3为0xff

ReadData 读端口并且取反等于0x00

Trg = ReadData & (ReadData ^ Cont)

Trg = 0x00 & (0x00 ^ 0x00) = 0x00

Cont 等于ReadData，为0x00

结果：

ReadData ＝ 0x00

Trg ＝ 0x00

Cont ＝ 0x00

当`P30`按键按下

P3为0xfe

ReadData 读端口并且取反等于0x01

Trg = ReadData & (ReadData ^ Cont)

Trg = 0x01 & (0x01^0x00) = 0x01

Cont 等于ReadData，为0x01

结果：

ReadData ＝ 0x01

Trg ＝ 0x01 Trg只会在这个时候对应位的值为1，其它时候都为0

Cont ＝ 0x01

当`P30`按键按下不松开（长按）

P3为0xfe

ReadData 读端口并且取反等于0x01

Trg = ReadData & (ReadData ^ Cont)

Trg= 0x01 & (0x01^0x01) = 0x00

Cont 等于ReadData，为0x01

结果：

ReadData ＝ 0x01；这个不会变，因为按键没有松开

Trg = 0x00 只要按键没有松开，Trg值永远为 0x00

Cont ＝ 0x01 只要按键没有松开，Cont值永远为 0x01

当`P30`按键按下松开

P3为0xff

ReadData 读端口并且取反等于0x00

Trg = ReadData & (ReadData ^ Cont)

Trg= 0x00 & (0x00^0x01) = 0x00

Cont 等于ReadData，为0x00

结果：回到初始状态

ReadData ＝ 0x00

Trg ＝ 0x00

Cont ＝ 0x00

总结

	`ReadData`	`Trg`	`Cont`
无按下	`0x00`	`0x00`	`0x00`	都为0
第一次扫描`P30`按下	`0x01`	`0x01`	`0x01`	都为`0x01`
之后扫描`P30`按下	`0x01`	`0x00`	`0x01`
之后扫描`P30`松开	`0x00`	`0x00`	`0x00`	恢复初始

Trg（triger） 电平从1到0的跳变（下降沿），在对应按键相应位为一

补充一句如果想要判断上升沿 （~ReadData） & (ReadData^ Cont)

Cont（continue）Cont代表的长按键，按着不放Cont的相应位为一

ReadData ^ Cont 解释：

这一次读取结果异或上之前读取结果

如果有变化相应位为一，如果没变化相应位为零

如果没有松手所有位都为零

Trg = ReadData & (0x00)

松手时

Trg = ReadData & (0x01)

这时候就要Trg的值取决于ReadData 设计思路根据基础知识与1判0

只有当读取到按键按下Trg才不等于0

三行按键扫描的改进

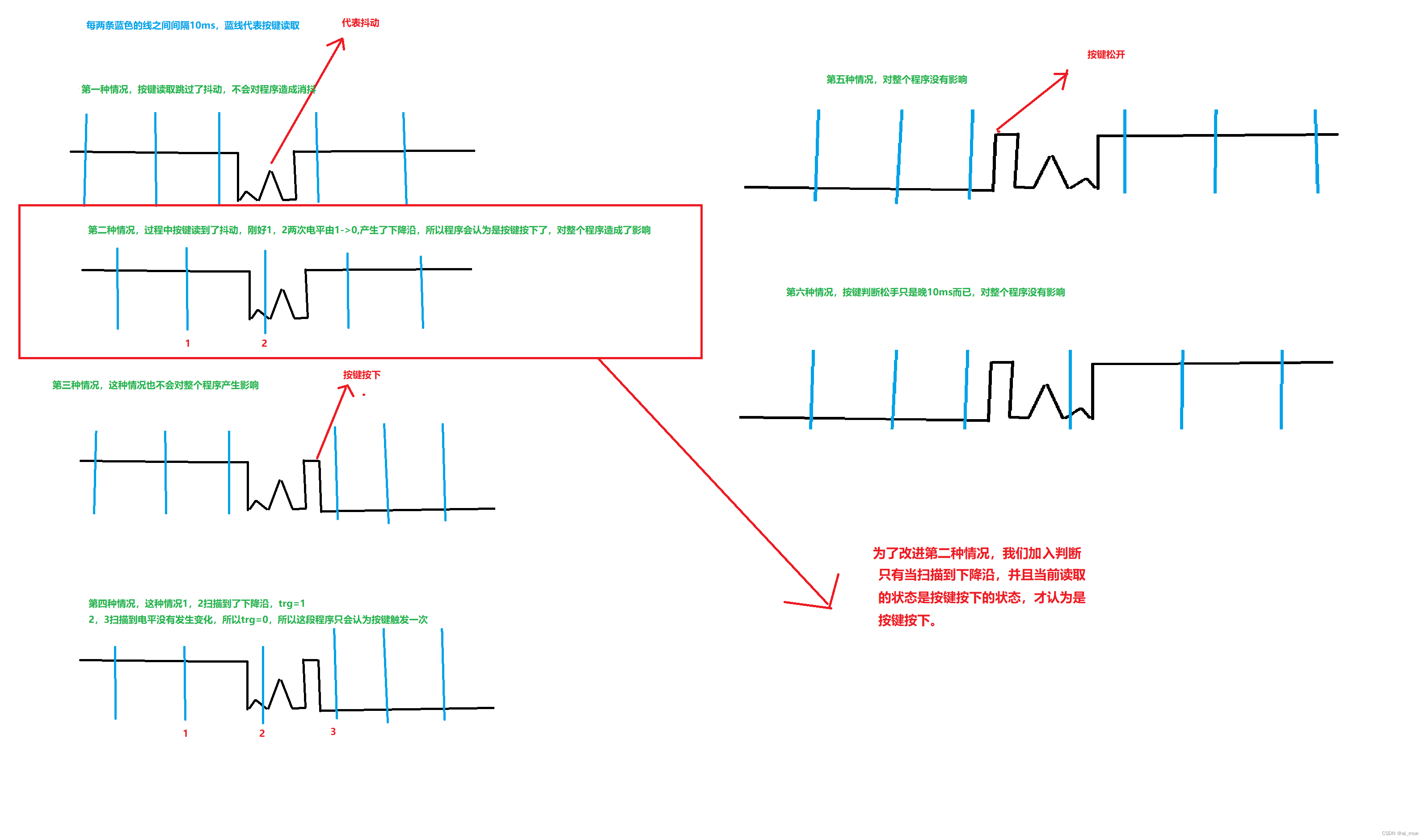

产生抖动情况分析

这里我们假设的是抖动时长不超过10ms

在这里插入图片描述

改进程序：

uchar cnt = 0,lastTrg = 0;
void KeyRead( void )
{
    uchar trg = 0,readDate = 0;

    //如果我们要读取的只有P30-P33--通过|0xF0消除P34-P37影响
    readDate = (P3|0xF0)^0xff;
    trg = (readDate^cnt) & readDate;
    cnt = readDate;

    //判断上一次是否产生下降沿,并且当前状态是按键按下状态
    //lastTrg^trg & lastTrg这样写也是为了排除其他位影响
    //如果不是当前位，这个结果都为0
    if((lastTrg^trg & lastTrg) && readDate)
    {
        //执行按键按下的程序
    }
    lastTrg = trg;
}

三行按键扫描的具体应用

单次触发

void KeyProc(void)
{
    if ( trg & 相应位置一 ) //  与1判0
    {
        //处理函数
    }
}

长按和连按

#define KEY 0x02 // 按键
void KeyProc(void)
{
	static keyCnt = 0；
    if (cont & KEY) // 如果按键被按着不放
    {
        //短按处理函数
        //连按连加
        keyCnt ++; // 计数加1
        if (keyCnt > 100) // 10ms*100 = 1S
        {
        	keyCnt = 0;
            //长按处理函数
        }
    }
}
