第六章 储能元件

（一）电容元件

1.电容器：

在外电源作用下，正负电极上分别带上等量异号电荷，撤去电源，电极上的电荷仍可长久地聚集下去，是一种储存电能的部件。

2.电容元件

一个在任一时刻 t，所积聚电荷q(t) 与端电压 u（t）可以用 q-u平面上的一条曲线来描述的二端元件称为电容。

线性非时变电容元件： q(t) = Cu(t)

电压、电流取关联参考方向时：

微分形式 VCR：

上式表明电容是一种双向、动态、惯性元件，一般情况下电容电压不能跳变。当 u 为常数(直流)时，i =0。电容相当于开路，电容有隔断直流作用；

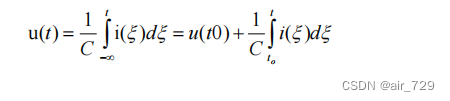

积分形式 VCR：

上式表明电容是一种有记忆元件，实际运算中必须已知 u(t0)(初始值)，电容是一种储能元件。储存电场能为:

电容储存的能量一定大于或等于零。

3.电容的功率

（1）当电容充电， p >0, 电容吸收功率。

（2）当电容放电，p <0, 电容发出功率。

由以上可知：

电容能在一段时间内吸收外部供给的能量转化为电场能量储存起来，在另一段时间内又把能量释放回电路，因此电容元件是储能元件，它本身不消耗能量。

（二）电感元件

1.电感线圈：

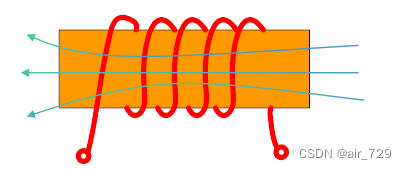

把金属导线绕在一骨架上构成一实际电感线圈，当电流通过线圈时，将产生磁通，是一种抵抗电流变化、储存磁能的部件。如下图：

2.电感元件：

一个在任一时刻 t，所交链的磁链j(t) = Li(t)与电流 i(t)可以用 j - i 平面上的一条曲线来描述的二端元件称为电感。 线性非时变电感元件：

- i特性为过原点的直线：

电压、电流取关联参考方向时：

微分形式 VCR:

上式表明电感是一种双向、动态、惯性元件，一般情况下电感电流不能跳变。

积分形式 VCR：

上式表明电感是一种有记忆元件，实际运算中必须已知 i(t0)(初始值)，电感是一种储能元件。储存磁场能为:

3.电感的功率

功率：

（1）当电流增大，p>0, 电感吸收功率。

（2）当电流减小，p<0, 电感发出功率。

由以上知：

电感能在一段时间内吸收外部供给的能量转化为磁场能量储存起来，在另一段时间内又把能量释放回电路，因此电感元件是无源元件、是储能元件，它本身不消耗能量。

4.电容、电感元件的串联与并联

串联电容分压，并联电容分流；串联电感分压，并联电感分流。
