专题四：MATLAB绘图

专题四：MATLAB绘图

4-1二维曲线

1.plot()函数

用于绘制平面上的线型坐标曲线
plot()函数参数xy一般为长度相等的向量。

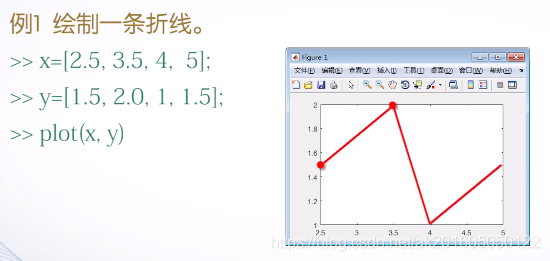

（1）plot函数的基本用法
plot(x,y)其中x和y分别用于存储x坐标和y坐标数据。

（2）最简单的plot函数调用格式
plot(x)
· 当x为一个向量时，横坐标为x的下标，纵坐标为x向量元素的值。
· 当x为复数向量时，横坐标为实部，纵坐标为虚部。
（3）plot(x,y)函数参数的变化形式
a. 当x是向量，y是矩阵时。
· 如果矩阵y的列数等于x的长度，则以向量x为横坐标，以y的每个行向量为纵坐标绘制曲线，曲线的条数等于y的行数。
· 如果矩阵y的行数等于x的长度，则以向量x为横坐标，以y的每个列向量为纵坐标绘制曲线，曲线的条数等于y的列数。

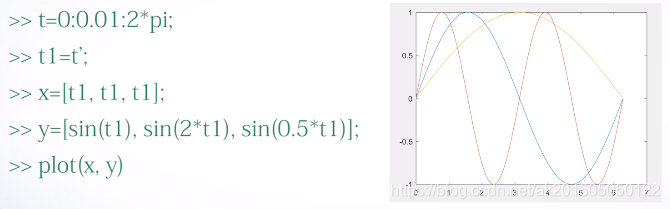

b. 当x,y是同型矩阵时。以x,y对应列元素为横坐标，纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

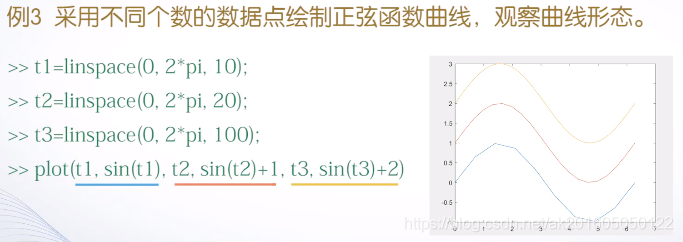

（4）含多个输入参数的plot函数
plot(x1,y1,x2,y2,...,xn,yn) 其中每一向量对构成一组数据点的横、纵坐标，绘制一条曲线。

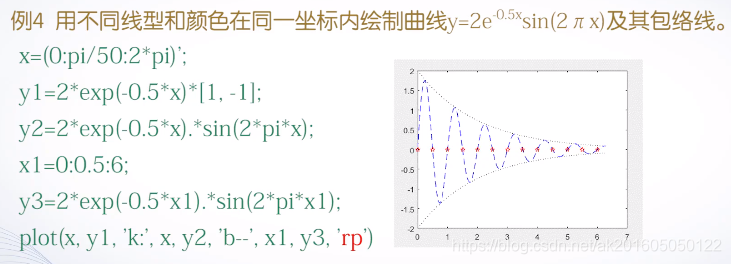

（5）含选项的plot函数
plot(x,y,选项)
线性：“-”实线；“：”虚线；“-.”点画线；“- -”双画线。
颜色：“r”红色；“g”绿色；“b”蓝色；"w"白色；“k”黑色。
数据点标记：“*”星号；“o”圆圈；“s”方块；“p五角星”；“^”向上三角符。

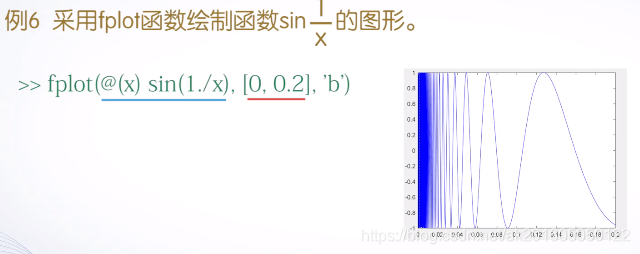

2.fplot()函数

当函数随着自变量变化趋势未知，在不同区间函数频率特性差别大。plot函数无法反应函数变化特性。
（1）fplot()函数的基本用法
fplot(f,lims,选项)
其中f代表一个函数，通常采用函数句柄的形式。
lims为x轴的取值范围，用二元向量[xmin,xmax]描述，默认值为[-5,5]。
选项定义与plot函数相同。

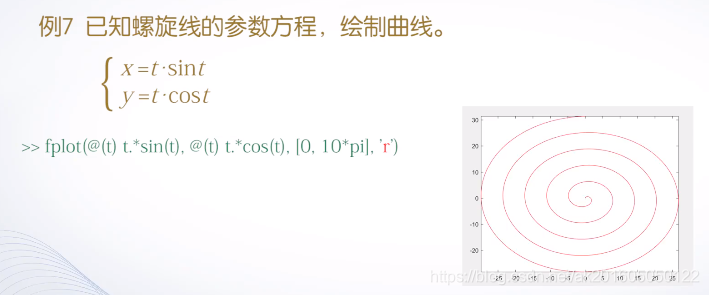

（2）双输入函数参数的用法
fplot(funx,funy,tlims,选项)
其中funx，funy代表函数，通常采用函数句柄的形式。
tlims为参数函数funx和funy的自变量的取值范围，用二元向量[tmin,tmax]描述。

4-2绘制图形的辅助操作

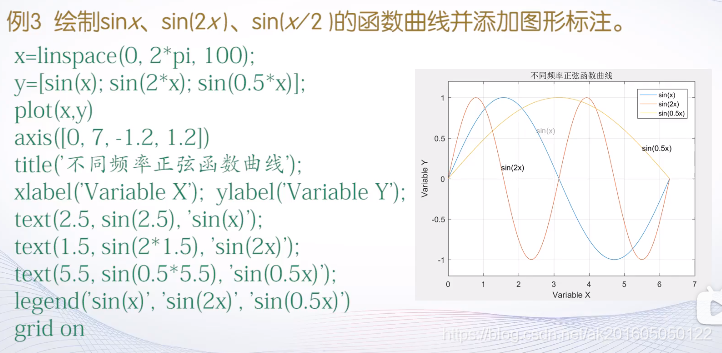

1.给图形添加标注

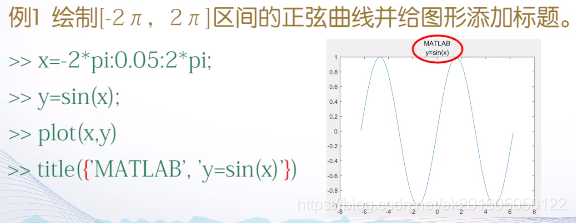

（1）title函数
a.title(图形标题)

标题多行时，用花括号括起来，逗号分隔。

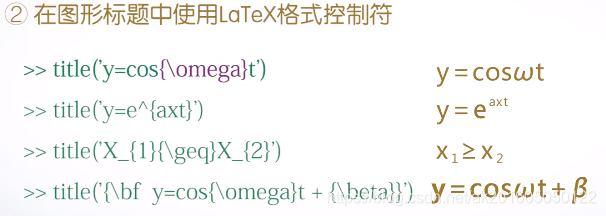

b. 在图形标题中使用LaTeX格式控制符
“\bf”：加粗；“\it”：斜体；“rm”：正体。
\geq大于等于，\leq小于等于。
c. 含属性设置的title()函数。
title(图形标题，属性名，属性值)
Color属性：用于设置图形标题文本的颜色。
>>title('y=cos{\omega}t','Color','r')
FontSize属性：用于设置标题文字的字号。
>>title('y=cos{\omega}t','FontSize',24)
（2）xlabel()函数与ylabel()函数
xlabel(x轴说明)
ylabel(y轴说明)
（3）text()函数与gtext()函数
text(x,y,图形说明)：xy为文本出现位置
gtext(图形说明)：说明根据鼠标光标移动，点击即可放置

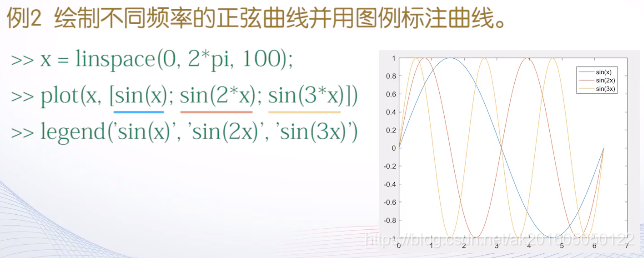

（4）legend()函数
legend(图例1,图例2,...)

2.坐标控制

定义坐标系，按照坐标轴范围。
（1）axis()函数
axis([xmin,xmax,ymin,ymax,zmin,zmax])

axis equal ：纵横坐标轴采用等长刻度
axis square ：产生正方形坐标系（默认为矩形）
axis auto ：使用默认设置
axis off ：取消坐标轴
axis on ：显示坐标轴

（2）给坐标系加网格和边框

grid on ：显示网格线
grid off ：不显示网格线
grid ：在两种状态中切换
box on ：边框线
box off ：不显示边框线
box ： 在两种状态中切换

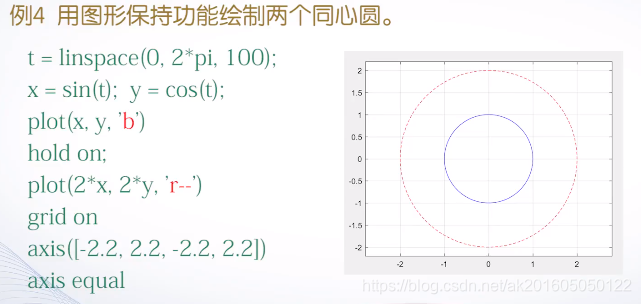

3.图形保持

hold on :控制保持原有图形
hold off :控制刷新图形窗口
hold :两种状态中切换

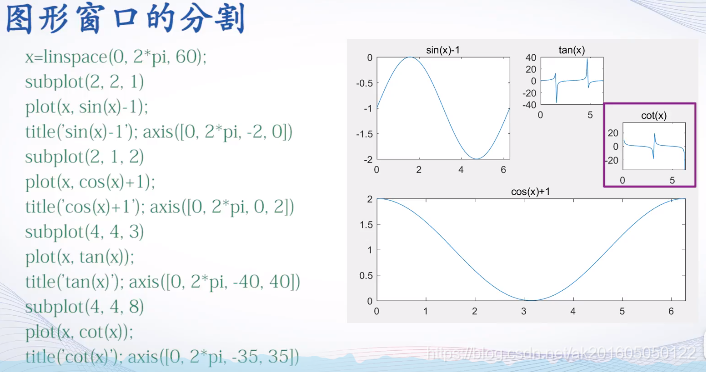

4.图形窗口的分割

· 子图：同一图形窗口中的不同坐标系下的图形称为子图。
· subplot()函数
subplot(m,n,p) 其中m和n指定将图形窗口分成m*n个绘图区，p指定当前活动区。m行n列，区号按行编号。

4-3其他形式的二维图形

1.其他坐标系下的二维曲线图

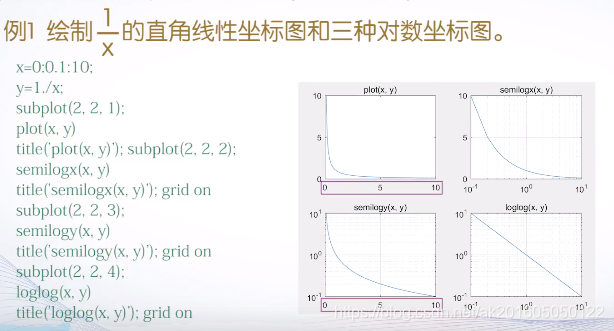

（1）对数坐标图

semilogx(x1,y1,选项1,x1,y2,选项2,...):使用半对数坐标,x为常用对数刻度，y仍保持线性刻度
semilogy(x1,y1,选项1,x1,y2,选项2,...):使用半对数坐标,y为常用对数刻度，x仍保持线性刻度
loglog(x1,y1,选项1,x1,y2,选项2,...)：使用全对数刻度

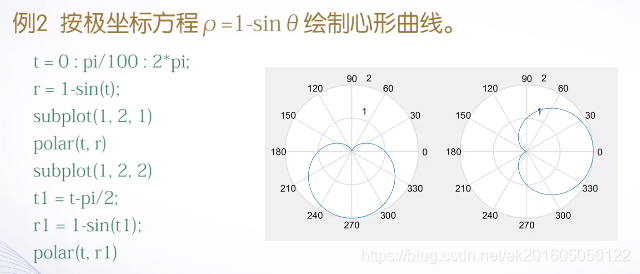

（2）极坐标图
polar(theta,rho,选项) 其中theta为极角，rho为极径，选项内容与plot函数相同。

2.统计图

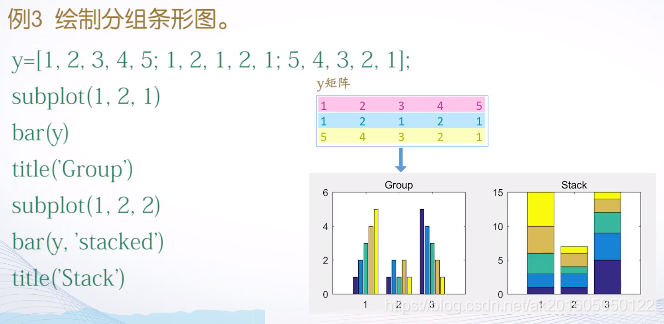

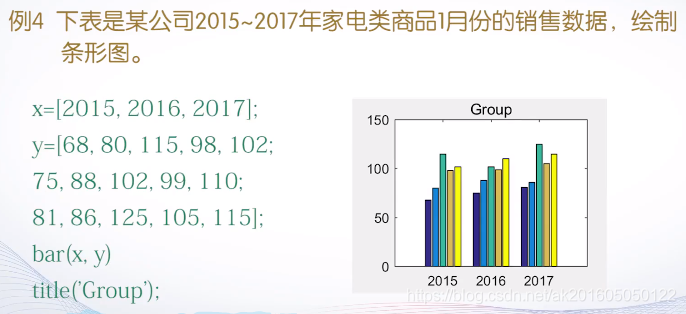

（1）条形图
bar()函数：绘制二维垂直图形。
barh()函数：绘制二维水平图形。
bar(y,style) 其中参数y是数据，选项style用于指定分组排列模式。
若y为向量，则分别以每一个元素的值作为矩形条的高度，以对应元素的下标作为横坐标。
若y为矩阵，则每一行为一组，单独为每一组绘制图形。
style默认为簇状分组：“grouped”,也可选堆积分组：“stacked”。

bar(x,y,style) 其中x存储横坐标，y存储数据。
x是一个向量，y是一个矩阵。矩阵的行数与向量的长度相等。

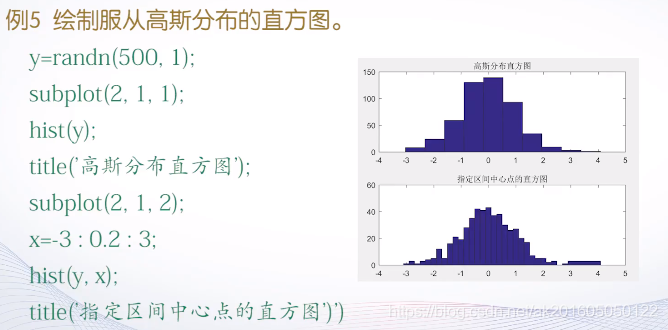

（2）直方图
· hist()函数：绘制直角坐标系下的直方图。
hist(y) 通常参数y是向量，将y中的最小值与最大值中间的部分等分，并统计落在每个区间元素的个数。然后以元素个数为高度绘制直方图。
hist(y,x) 其中参数y是要统计的数据，x用于指定区间的划分方式。若x是标量，则统计区间均分为x个小区间。若x是向量，则x中的每一个数指定分组的中心值。x缺省默认按10个等分。

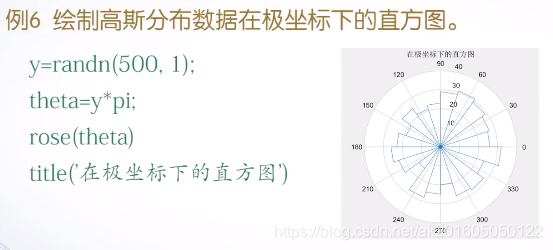

· rose()函数：绘制极坐标系下的直方图。
rose(theta,x) 其中参数theta是一个向量。用于确定每一个区间与原点的角度，绘图时将圆划分为角度相同的扇形区域，每一个扇形的高度显示落入该区间的theta元素的个数。
选项x用于指定区间的划分方式。若x是标量，则0-2pi均匀划分为x个扇形区域。x缺省按20个等分区间。

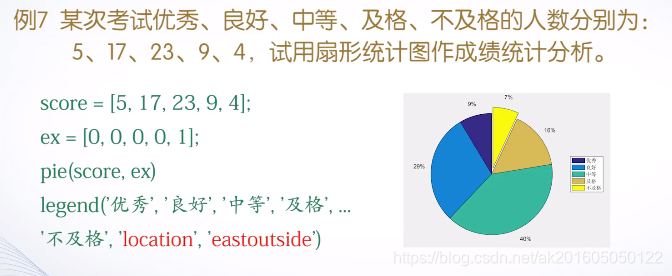

（3）饼图
pie()函数：反应各个分量在总数中的比重。
area()函数：多个数据系列累计变化的趋势。
pie(x,ecplode) 其中参数x存储待统计数据，选项explode控制图块的显示模式。

• 通常x为向量。绘图时x的每一个元素对应一个扇形。每个扇形的角度代表在整体中所占比重。
• 与参数explode的非零值对应的部分将从饼图中分离出来。
• explode是一个与x同等大小的向量。缺省则饼图为一个整体。

  （4）散点图

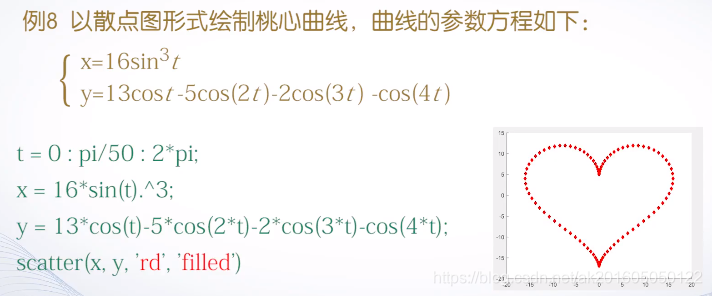

  scatter()函数：散点图
  stairs()函数：阶梯图
  stem()函数：杆图
  scatter(x,y,选项,'filled') 参数x,y用于定位数据点，一般为两个大小相同的向量。选项用于指定线型、颜色、数据点标记符号。标记符号默认空心，filled填充标记点。


3.矢量图形

compass()函数：罗盘图
feather()函数：羽毛图

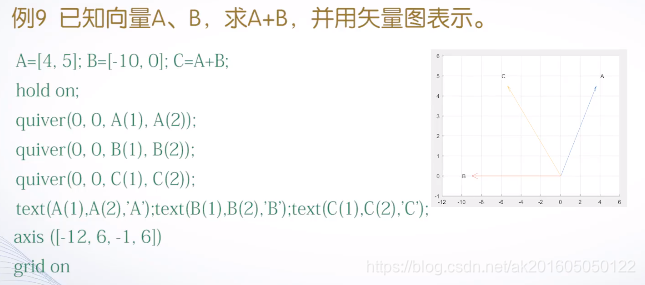

quiver()函数：箭头图
quiver(x,y,u,v) 其中(x,y)指定矢量起点，(u,v)指定矢量终点。
(x,y)和(u,v)是同样大小的向量，或同型矩阵。若省略(x,y)则在xy平面均匀取若干个点作为起点。

4-4三维曲线

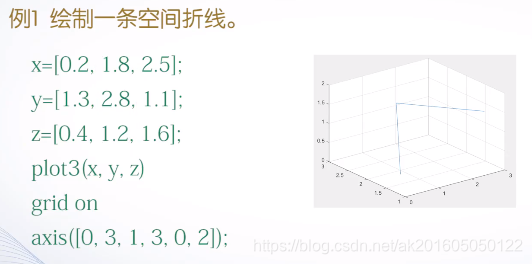

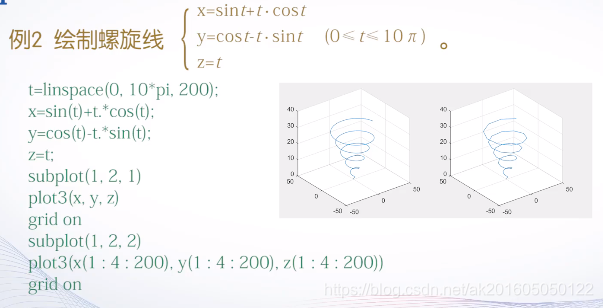

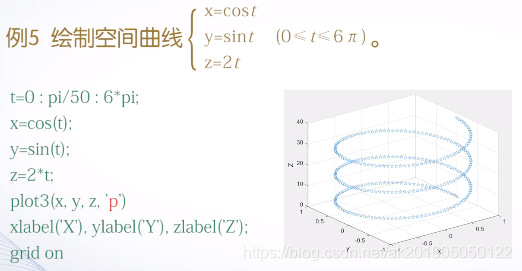

1.plot3()函数

（1）plot3()函数基本用法
plot3(x,y,z) 其中参数x,y,z组成一组曲线的坐标。x,y,z为长度相同的向量。

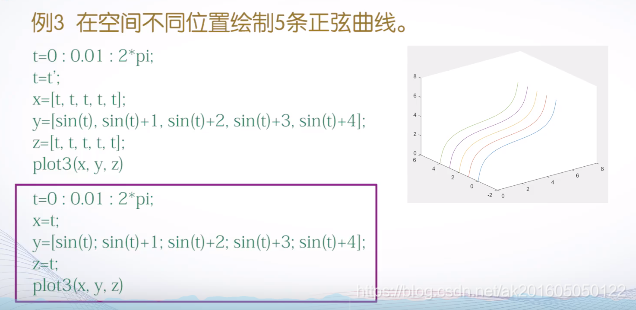

（2）plot3()函数参数的变化形式
plot3(x,y,z)

• 参数x,y,z是同型矩阵时。则以x,y,z对应列元素绘制曲线。曲线条数等于矩阵列数。
• 当参数x,y,z中有向量，也有矩阵时。向量的长度应与矩阵相符，行向量长度与矩阵的列数相同；列向量的长度与矩阵的行数相同。
  （3）含多组输入参数的plot3()函数
  绘制不同长度的多条曲线时，则采用包含若干组向量对的形式。
  plot3(x1,y1,z1,x2,y2,z2,...,xn,yn,zn) 每一组x,y,z向量构成一组数据点的坐标，绘制一条曲线。n组向量绘制n条曲线。
  （4）含选项的plot3()函数
  plot3(x,y,z,选项) 选项用于指定曲线的线型，颜色和数据点标记。

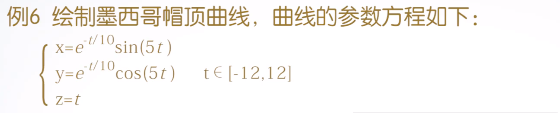

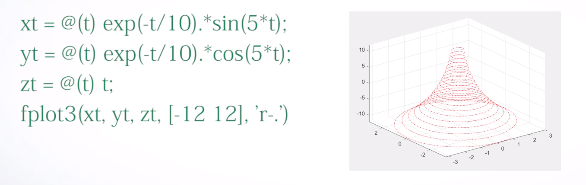

2.fplot3()函数

如果曲线参数x,y,z用参数方程定义，且参数方程只有一个自变量。
fplot3(funx,funy,funz,tlims,选项) 其中funx,funy,funz代表定义曲线x,y,z坐标的参数，通常采用函数句柄的形式。
tlims为参数函数自变量的取值范围，用二元向量[tmin,tmax]描述，默认为[-5,5]。
选项与plot相同，颜色，线型，数据点标记。

4-5三维曲面

1.平面网格数据的生成

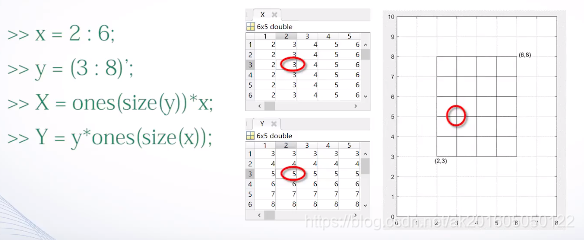

（1）利用矩阵运算生成

（2）利用meshgrid()函数生成
[X,Y]=meshgrid(x,y); 其中参数x,y为向量，存储网格点坐标的X,Y为矩阵。

>>x = 2:6;
>>y = (3,8)';
>>[X,Y] = meshgrid(x,y);

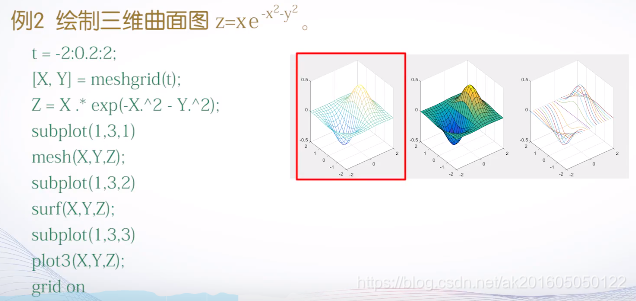

2.绘制三维曲面的mesh()函数和surf()函数

mesh(x,y,z,c) 用于绘制三维网格图，一般的x,y,z是同型矩阵。其中，x,y是网格坐标矩阵，z是网格点上的高度矩阵。c用于指定在不同高度下的曲面颜色。
surf(x,y,z,c) 用于绘制三维曲面图

• mesh()函数和surf()函数的其他调用格式：
  mesh(z,c)
  surf(z,c)
  当x,y省略时，z矩阵的第2维下标当做x轴坐标，z矩阵的第1维下标当做y轴坐标。

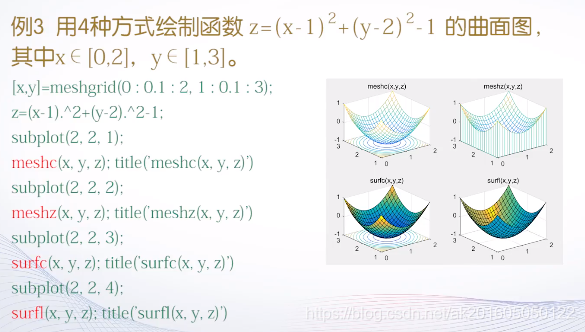

• 带等高线的三维网格曲面函数meshc()
• 带底座的三维网格曲面函数meshz()
• 具有等高线的曲面函数surfc()
• 具有光照效果的曲面函数surfl()


3.标准三维曲面

（1）sphere()函数绘制三维球面
[x,y,z]=sphere(n) 产生3个n+1阶的方阵，绘制圆心为原点，半径为1的单位球面。若不带输出参数，则直接绘制球面。
参数n决定了球面的圆滑程度，默认为20。若n较小，则绘制多面体。

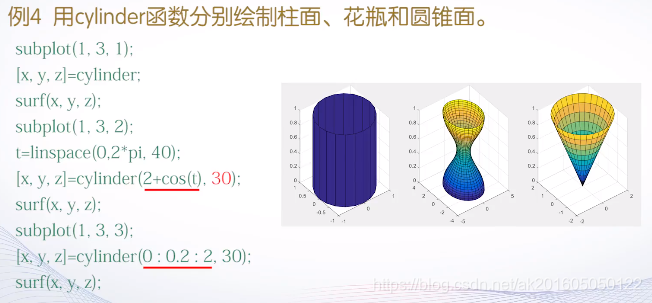

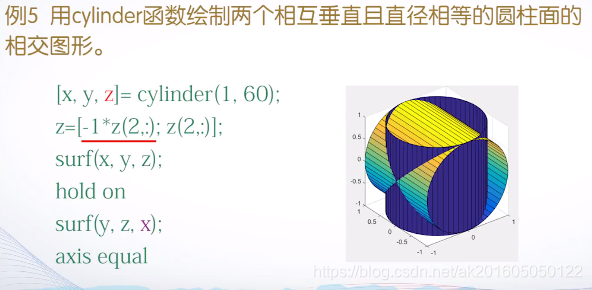

（2）cylinder()函数绘制三维柱面
[x,y,z]=sylinder(R,n) 参数R是一个向量，存放柱面各个等间隔高度上的半径，n表示 在圆柱圆周上有n个间隔点。默认为20。
若R是一个标量，则生成一个圆柱面。


（3）peaks()函数
多峰函数：

• peaks()函数调用格式：
  peaks(n)：n为标量，生成n阶方阵
  peaks(V)：参数为网格矩阵，则带入表达式，计算高度矩阵。
  peaks(x,y)：参数为向量，则带入表达式，计算高度矩阵。
  peaks不带参数，则默认为48，生成49阶方阵，
  peaks函数可以作为mesh,surf的参数，绘制多峰函数曲面图。

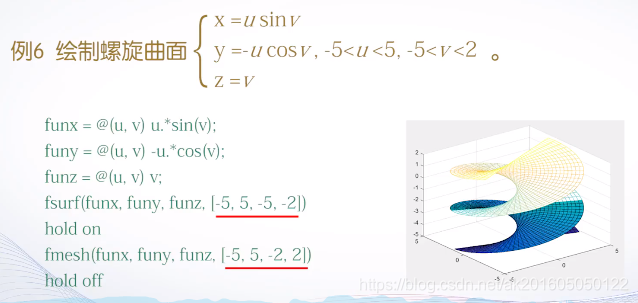

4.fmesh()函数和fsurf()函数

如果图形由3个参数方程定义，参数方程有两个自变量。
fsurf(funx,funy,funz,uvlims)
fmesh(funx,funy,funz,uvlims)
其中，funx,funy,funz代表定义曲面x,y,z坐标的函数，通常采用函数句柄的形式。
uvlims为funx,funy,funz的自变量取值范围，用4元向量[umin,umax,vmin,vmax]描述，默认值为[-5,5,-5,5]

4-6图形修饰处理

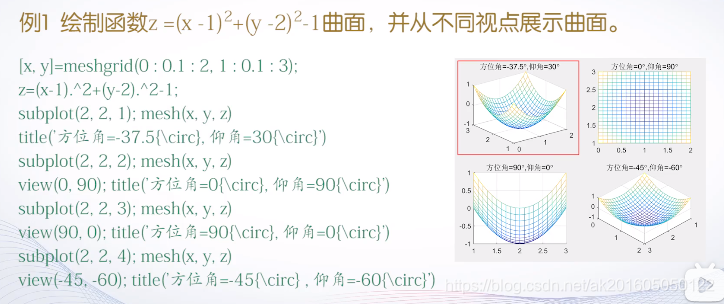

1.视点处理

方位角 视点与原点的连线，在xy平面的投影与y轴负方向的夹角，正值表示逆时针，负值表示顺时针。
仰角 视角，视点与原点的连线，与xy平面的夹角。
（1）view()函数的基本用法
view(az,el) 其中az为方位角，el为仰角。以度°为单位，默认方位角-37.5°，仰角30°。

（2）view()函数的其他用法
view(x,y,z) x,y,z为视点在笛卡尔坐标中的位置。
view(2) 2设置从二维平面观察图形，方位角0°，仰角90°。
view(3) 3设置从三维空间观察图形，视点使用默认。

2.色彩处理

（1）颜色的向量表示
[R G B ] :红 绿 蓝。
[0 0 1]：蓝色；[1 0 0]：红色；[0 1 0]：绿色；[1 1 1]：白色；[0 0 0]：黑色。

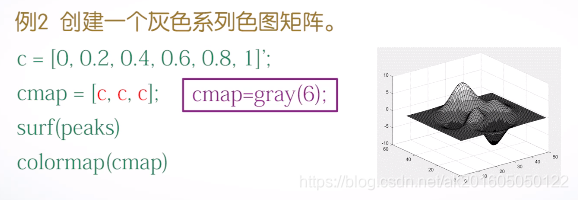

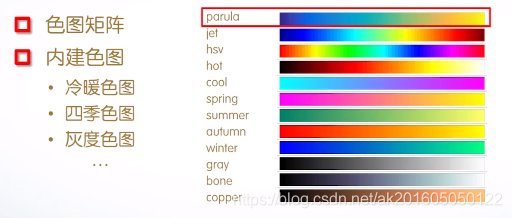

（2）色图(Colormap)

• 指定当前图形使用的颜色
  colormap cmapname
colormap(cmap)
• 创建色图矩阵
  色图矩阵的每一行是RGB三元组。可以自定义色图矩阵，也可以调用MATLAB提供的函数来定义色图矩阵

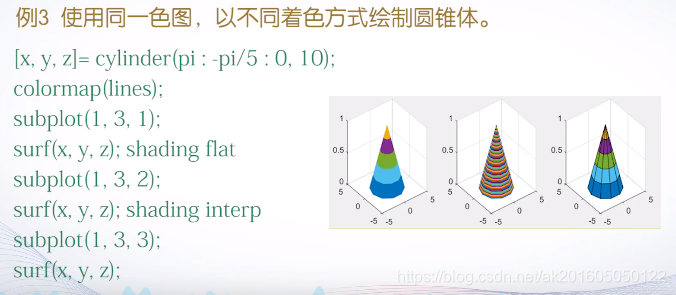

  （3）三维图形表面的着色
  shading facted ：将每个网格片永其高度对应的颜色，网格线是黑色。
  shading flat：将每个网格片用同一种颜色进行着色，且网格线也用对应的颜色。
  shading interp：在网格片内采用颜色插值处理。

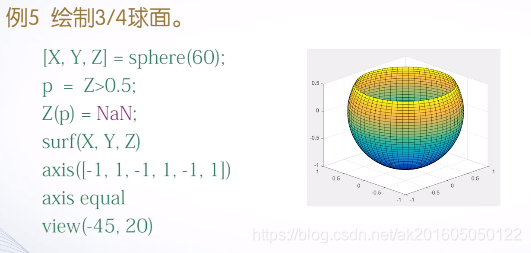

3.裁剪处理

将图形找给你需要裁减部分对应的函数值设置为NaN,绘制图形时，函数值为NaN的部分将不显示出来，从而达到对图形进行裁减的目的。

4-7交互式绘图工具

1."绘图"选项卡
2.图形窗口绘图工具
（1）显示绘图工具

• 工具栏最右侧“显示绘图工具和停靠图形”按钮。
• 命令窗口中输入命令
  >> plottools

（2）绘图工具的组成

• 图形选项板
• 绘图浏览器
• 属性编辑器

3.图形窗口菜单和工具栏

---

---

绘制二维曲线的函数：plot()、fplot()
绘制三维曲线的函数：plot3()、fplot3()
绘制三维曲面的函数：mesh()、surf()、fmesh()、fsurf()
