关于电阻的通流能力思考

小问题:

0 hm 0201电阻可通多大电流?

在实际的项目中,电阻选型需结合多种因素:如产品定义、应用场景、空间布局要求等。

成本差异:电阻间的差异不仅仅是大小和功率差异还涉及成本。

如:0201电阻成本最低,其它的0402或01005均高于其。

01005电阻对贴片厂工艺能力要求更高,如飞空间布局要求,建议不选用其。(维修等也更为麻烦)

归一化:如非特殊要求,我们通常在单板上使用同一封装的电阻。

再结合第一个问题:0 0hm 0201电阻的同流能力?

我们已知不同封装电阻的功率:(额定平均功率)

01005:1/32W

0201:1/20W

0402:1/16W

0603:1/10W

但0 ohm电阻的功率如何计算呢? 0ohm  5%精度的电阻,最大阻抗有多少呢?

先上结论:除高精密电阻外,普通的0ohm电阻的阻值均按<50mΩ计算。

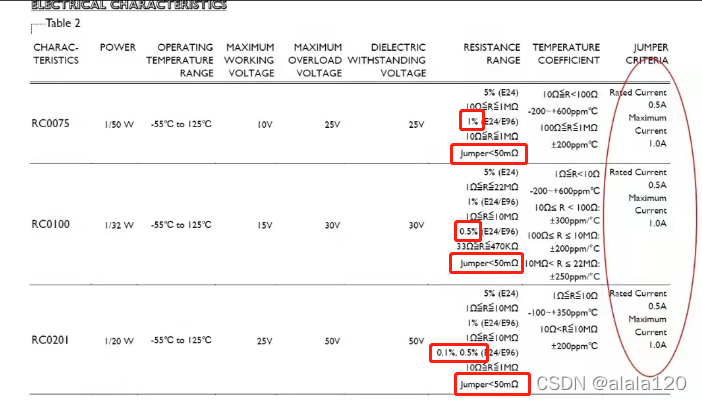

如下图所示即使不同精度5%,1% 其标称的电阻值均按50mΩ计算,因此在选用0ohm电阻时,1%和5%并无实际差异。0ohm电阻的通流能力差异在封装上而不在电阻精度上。

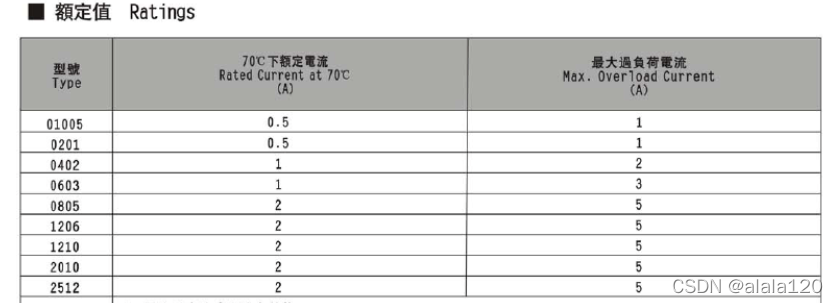

下图所示为典型的0ohn不同封装电阻通流能力表格:(由于均依据的电阻标准,因此不同家电阻(除特别注明)均可参考此)
