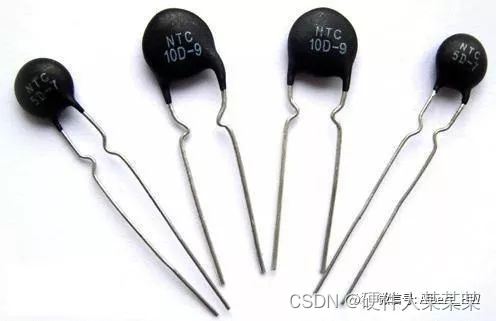

NTC热敏电阻

NTC热敏电阻：

负温度系数热敏电阻。

Negative Temperature Coefficient Thermistor

特性：

由锰 (Mn) 、镍 (Ni) 、钴 (Co) 等成分的氧化物烧制而成的陶瓷。阻值随温度上升而下降。

工作温度范围宽：一般的都可用于-40℃ to 125℃。有的高达2000℃，低至-273℃。

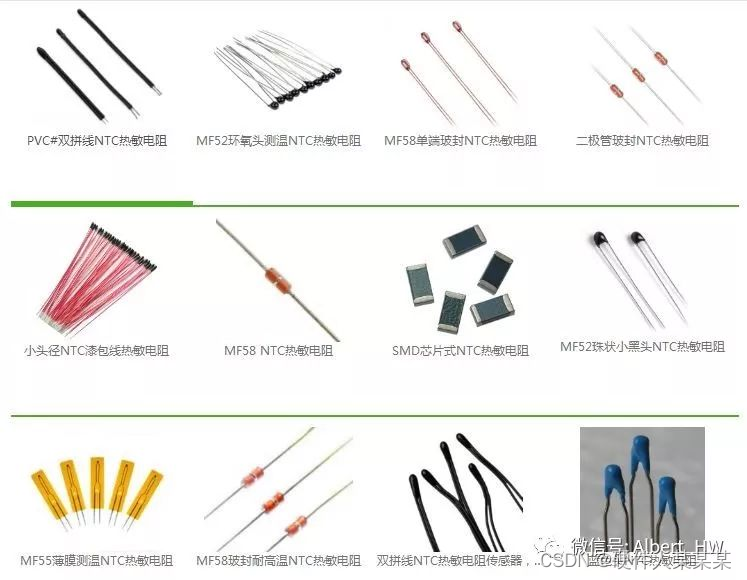

形态种类多：

应用场合：

常用于温度检测电路。

如电池组，PCB板，CPU等的温度检测。

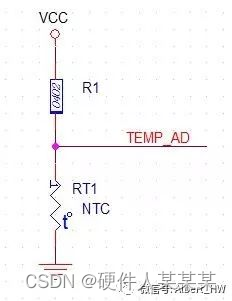

常见应用电路：

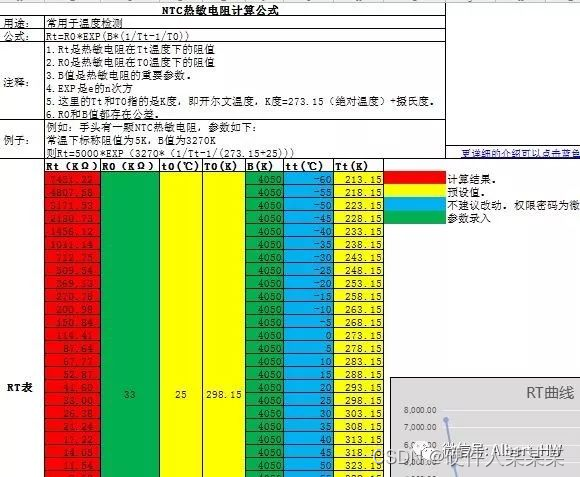

阻值计算公式：

Rt=R0EXP(B(1/Tt-1/T0))

1、Rt是热敏电阻在Tt温度下的阻值

2、R0是热敏电阻在T0温度下的阻值

3、B值是热敏电阻的重要参数：

使用在规定的周围温度2点处的电阻值，根据下面公式计算出表示电阻变化的常数。
B=ln (R/R0) / (1/T-1/T0)
R: 周围温度为T (K) 时的电阻值 R0: 周围温度为T0 (K) 时的电阻值

B常数一般有：B常数(25/50℃)，B常数(25/80℃)(标准值)，B常数(25/85℃)(标准值)，B常数(25/100℃)(标准值)。

常说到的B常数指B常数(25/50℃)。

从计算公式可看出，B常数并不为固定值，这也决定了用公式计算出来的结果与实际存在一定的偏差。如果要精确点，可以让供应商提供对应型号的RT表。

4、EXP是e的n次方

5、这里的Tt和T0指的是K度，即开尔文温度，K度=273.15（绝对温度）+摄氏度。

6、R0和B值都存在公差。

阻值精度：F：±1％，G：±2％，H：±3％，J：±5％，K：±10％

B值精度：F：±1％，G：±2％，H：±3％，J：±5 ％

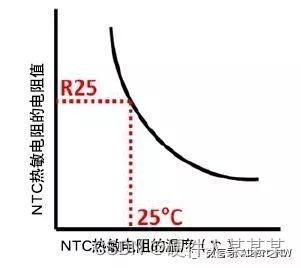

7、曲线图：
