如果报文没有匹配到traffic policy中的Classifier该怎么处理？

一个Traffic policy中可以配置一个或多个Classifier & Behavior对。当收到一个报文，做复杂流分类处理时，会按照Traffic-policy中Classifier & Behavior对的配置顺序进行匹配。

如果命中，则停止匹配；如果不命中，则匹配后面的Classifier；如果是最后一个Classifier，且还不命中，则报文走正常的转发处理，类似于没有应用流分类策略。

以下内容摘自华为 HedEx文裆NE5000E，用于后期的快速查找

关于Traffic Policy

流策略（Traffic Policy）用于QoS复杂流分类，实现丰富的QoS策略。

Traffic Policy分为三部分：

流分类（Classifier）模板：定义流量类型。一个Classifier可以配置一条或多条if-match语句，if-match语句中可以引用ACL规则。不同的Classifier模板可以应用相同的ACL规则。一个ACL规则可以配置一个或多个Rule语句。
流动作（Behavior）模板：指用于定义针对该类流量可实施的流动作。一个Behavior可以定义一个或多个动作。
流策略（Traffic Policy）模板：将流分类Classifier和流动作Behavior关联，成为一个Classifier & Behavior对。当Traffic Policy模板设置完毕之后，需要将Traffic Policy模板应用到接口上才能使策略生效。

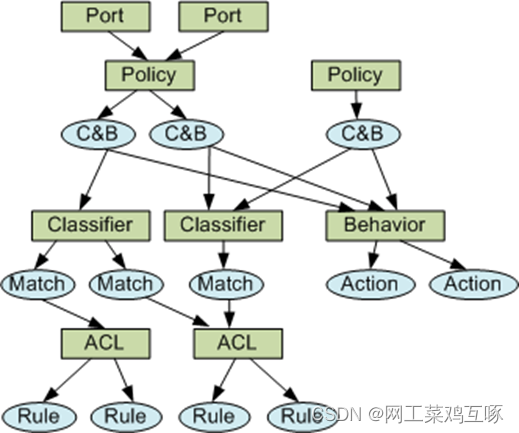

接口、流策略、流动作、流分类、ACL之间的关系如图

Classifier & Behavior对之间的匹配顺序

如果命中，则停止匹配；如果不命中，则匹配后面的Classifier；如果是最后一个Classifier，且还不命中，则报文走正常的转发处理，类似于没有应用流分类策略。

Classifier之间的顺序可以通过命令行classifier behavior修改。例如，Traffic-policy T中配置了A、B、C三个Classifier：

traffic policy T

classifier A behavior A

classifier B behavior B

classifier C behavior C

缺省情况下，A、B、C三个Classifier的顺序分别是1、2和3，与配置的顺序相同。如果要将A排在最后，可以执行如下命令：

classifier A behavior A precedence 4

结果是：

traffic policy T

classifier B behavior B

classifier C behavior C

classifier A behavior A precedence 4

此时，B之前的顺序号1没有被占用，因此可以在B之前添加一个Classifier（假设是D），则可执行如下命令实现。

classifier D behavior D precedence 1

结果是：

traffic policy T

classifier D behavior D precedence 1

classifier B behavior B

classifier C behavior C

classifier A behavior A precedence 4

如果按如下方法，不指定precedence值的方式添加D，

classifier D behavior D

结果如下：

traffic policy T

classifier B behavior B

classifier C behavior C

classifier A behavior A precedence 4

classifier D behavior D

If-match语句之间的匹配顺序

由于Classifier中配置的是一个或多个if-match语句，按照if-match语句配置顺序进行匹配。报文命中if-match语句后，是否执行对应的behavior动作，取决于If-match语句之间是And还是Or逻辑。

If-match语句之间的And和Or逻辑

如果流分类模板下配置了多个if-match语句，则这些语句之间有And和Or两种逻辑关系：

Or逻辑：数据包只要匹配该流分类下的任何一条if-match语句定义的规则就属于该类。
And逻辑：数据包必须匹配该流分类下的全部if-match语句才属于该类。

流策略的执行过程（if-match语句间是Or逻辑）

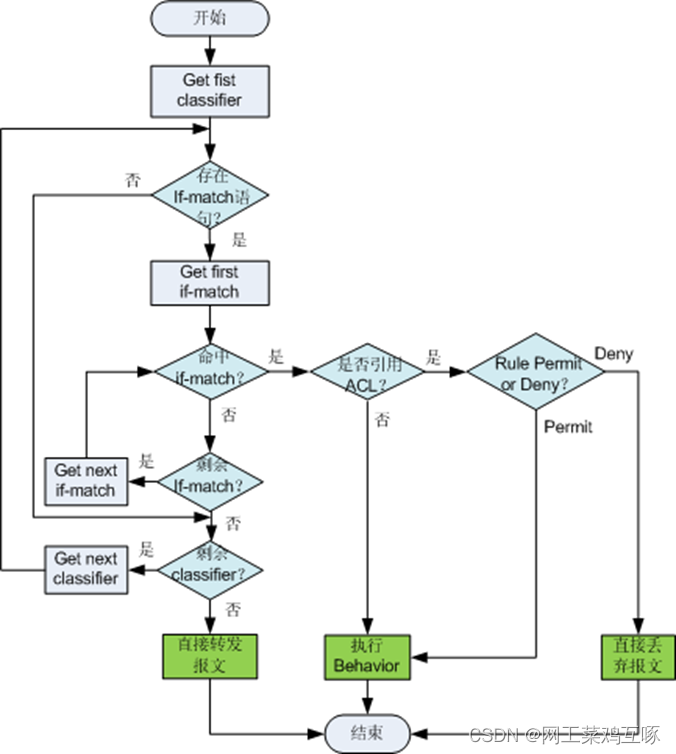

图流策略的执行过程（Or逻辑）

如图，针对每个Classifier，如果If-match语句之间是Or逻辑，按照if-match语句配置顺序进行匹配，数据包一旦命中某个if-match语句：

如果命中的if-match语句没有引用ACL，则执行behavior定义的动作。
如果命中的if-match语句引用了ACL，且命中的是permit规则，则执行behavior定义的动作；命中的是deny规则，则直接丢弃报文。

如果数据包没有命中任何if-match语句，则不支持任何动作，继续处理下一个Classifier。

流策略的执行过程（if-match语句间是And逻辑）

如果If-match语句之间是And逻辑，设备先会将这些if-match语句进行合并（这里的“合并”相当于集合的乘法操作），再按照Or逻辑的处理流程进行处理。

对于引用ACL的if-match语句，不是将ACL内部的各条Rule进行合并，而是逐条与其他if-match语句进行合并。因此值得注意的是：And逻辑中if-match语句的顺序不影响匹配结果，但ACL中Rule的顺序仍然会影响匹配结果。

例如，某个流策略下配了如下一个classifier：

acl 3000
 rule 5 permit ip source 1.1.1.1 0
 rule 10 deny ip source 2.2.2.2 0
#
traffic classifier example operator and
 if-match acl 3000
 if-match dscp af11

则设备首先进行if-match语句的合并，合并结果相当于：

acl 3000
 rule 5 permit ip source 1.1.1.1 0 dscp af11
 rule 10 deny ip source 2.2.2.2 0 dscp af11
#
traffic classifier example operator or
 if-match acl 3000
#
traffic behavior example
 remark dscp af22
#
traffic policy example
 share-mode
 classifier example behavior example
#
interface GigabitEthernet2/0/0
 traffic-policy P inbound
#

然后，再针对合并结果按Or逻辑的执行过程进行处理。处理结果是从GE2/0/0收到的源IP为1.1.1.1/32且dscp=10的报文重标记为AF22，源IP为1.1.1.2/32且dscp=10的报文丢弃，其他报文由于没有匹配任何规则，直接转发。

说明：

对于And逻辑，系统License中最多只允许存在一条引用ACL的if-match语句；而Or逻辑中，可以有多条引用ACL的if-match语句。

If-math语句引用ACL时的匹配过程

如果if-match语句指定的是ACL，需要在ACL的多个Rule语句中进行匹配：首先查找用户是否配置了该ACL（因为流分类允许引用不存在的ACL），命中的第一条则停止匹配，不再继续查找后续的规则。

说明：

当Rule中的动作为Deny时，如果behavior是镜像或采样，即使对于丢弃的报文，也会执行behavior。

ACL中可以指定permit或deny规则，它与ACL所在Classifier所对应的Behavior中的动作的关系是：

ACL为deny，则不关心Behavior，报文最终动作是deny；
ACL为permit，则执行Behavior，报文最终动作是Behavior。

例如以下配置的匹配结果是：源地址是50.0.0.1/24的报文IP优先级被标记为7；源地址是60.0.0.1/24的报文被丢弃；源地址是70.0.0.1/24的报文IP优先级不变。

acl 3999
  rule 5 permit ip source 50.0.0.0 0.255.255.255
  rule 10 deny ip source 60.0.0.0 0.255.255.255

traffic classifier acl
  if-match acl 3999

traffic behavior test

  remark ip-pre 7
traffic policy test
  classifier acl behavior test

interface GigabitEthernet1/0/1
  traffic-policy test inbound

流量策略中ACL计数功能

为节省内存，系统缺省不使能流量策略的统计功能。当用户需要显示流量策略的统计数据时，可配置statistics enable命令使能流量策略的统计功能。

traffic policy example

classifier example behavior example

statistics enable
