利用FPGA制作播放器播放《关键词》

一、数字简谱转换成FPGA二进制代码的思路：

step1  随便百度一下，找一个简谱，再根据简谱制定对应的音符规则。



step2  高中低三类音，可以用2位的二进制表示；00表示低音，01表示中音，10表示高音

step3  音符有1-7，共7个，同样用三位二进制表示，对应关系如下，这种要提前写下来，写代码对应的时候会快很多

000-----1
001-----2
010-----3
011-----4
100-----5
101-----6
110-----7

step4  这首歌是4/4拍，规定每一拍持续时间为0.25s，可以用00表示1拍，01表示2拍，10表示3拍，11表示4拍。

step5  将音调、音符、节拍由高到低拼接起来，可以得到一个7位的data（如：10_101_00），每一个这样的data，表示曲谱中的一个音符。注意：虽然7位的二进制可以表示一个完整的音符，但是由于我写的音符数量达到了143个，导致rom中的地址数超过了2^7，所以可以将节拍改成000表示1拍，001表示2拍，010表示3拍，011表示四拍，将data扩充至8位。

step6  将乐谱一一对应后，储存进对应的mif文件，再封装进rom

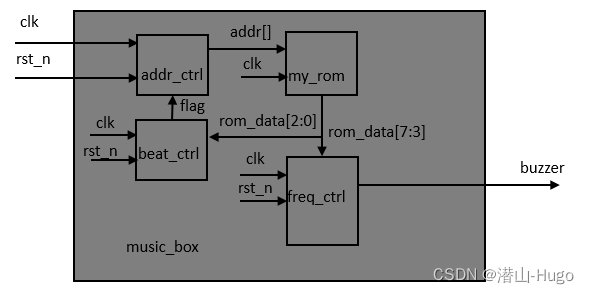

二、搭建流程框图



step1  地址控制。复位后依次输出地址读取rom中的音符即可；触发“读取地址”动作的还有一个条件就是音符的切换，当读到一个音符后再去读取下一个，所以addr_ctrl中，需要一个脉冲信号flag，当检测到flag=1时，系统读取下一个地址；

step2  在rom读取音符。按地址输出rom中的8位音符文件，将其中控制节拍长度的低3位传递给beat_ctrl用于控制时间，控制音调、和音符的高5位传递给freq_ctrl，直接控制输出的频率音色

step3  时间控制。用1个26位的cnt计数器计数1s，最大值计数到max；beat_ctrl模块根据低三位的节拍长度，用case语句控制他们对应的时间，cnt检测计数时间，抵达对应时间时，脉冲flag信号拉高到1

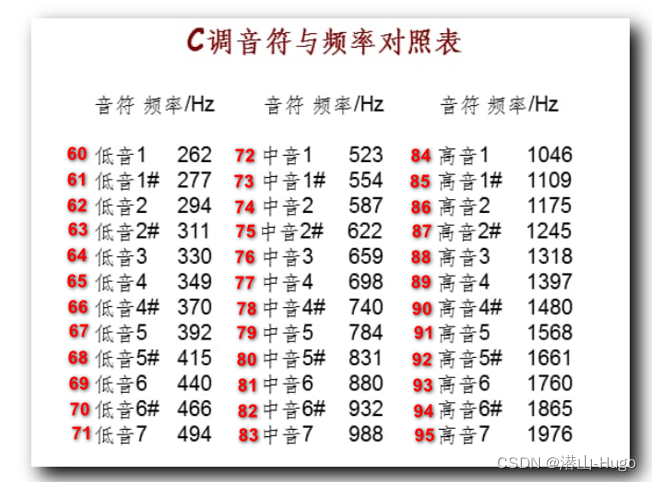

step4  频率控制。freq模块接收到的高5位中，包含了音调、音符信息，均有对应的频率，其中最低音频率为262hz，据此计算出他们对应的频率值，命名为freq_max（18位），再建立一个18位计数器cnt，因为蜂鸣器低电平有效，分频一个占空比40%（60%单位时间播放）频率，控制蜂鸣器。

三、播放器代码

第一部分：节拍控制（接受rom中的低三位数据，传递脉冲信号，用于addr控制）

module beat_ctrl(
	input	rst_n,
	input	clk,
	input	[1:0] rom_data,

	output reg flag
);

reg [25:0] cnt;
parameter max = 50_000_000;			// 先定义1s 的计数器

always @(posedge clk,negedge rst_n)
begin
	if(rst_n == 0)
		begin
			cnt <= 26'd 0;
			flag <= 1'b 0;
		end
	else
		case(rom_data)
			2'b 00	:	begin				//0.25s
								flag <= (cnt == max/4 - 26'd 4)?1'b 1:1'b 0;
								if(cnt < max/4 - 26'd 1)
									cnt <= cnt +26'd 1;
								else
									cnt <= 26'd 0;
							end
			2'b 01	:	begin				//0.5s
								flag <= (cnt == max/2 - 26'd 4)?1'b 1:1'b 0;
								if(cnt < max/2 - 26'd 1)
									cnt <= cnt +26'd 1;
								else
									cnt <= 26'd 0;
							end
			2'b 10	:	begin				//0.75s
								flag <= (cnt == 3*max/4 - 26'd 4)?1'b 1:1'b 0;
								if(cnt < 3*max/4 - 26'd 1)
									cnt <= cnt +26'd 1;
								else
									cnt <= 26'd 0;
							end
			2'b 11	:	begin				//1s
								flag <= (cnt == max - 26'd 4)?1'b 1:1'b 0;
								if(cnt < max - 26'd 1)
									cnt <= cnt +26'd 1;
								else
									cnt <= 26'd 0;
							end
			default	:	begin flag <= 1'b 0; cnt <= 26'd 0;end
		endcase
end

endmodule

第二部分：地址控制（复位后，根据脉冲信号flag控制地址读取）

module addr_ctrl(
	input	rst_n,
	input	clk,
	input	flag,

	output reg [6:0] addr
);

always @(posedge clk,negedge rst_n)
begin
	if(rst_n == 0)
		addr <= 7'd 0;
	else
		if(flag == 1)
			if(addr < 7'd 142)
				addr <= addr + 7'd 1;
			else
				addr <= 7'd 0;
		else
			addr <= addr;
end

endmodule

第三部分：rom模块（把音符转换成二进程存储即可）

第四部分：频率控制（根据频率设置各音符参数，为避免蜂鸣器通电就先发声，beep先默认为1，计数达标后再拉低）

module freq_ctrl(

	input	rst_n,
	input	clk,
	input	[4:0] rom_data,		//高5位，代表低音、音符

	output beep
);

reg [17:0] cnt;		//低音频率262hz，f-clk = 50mhz
reg [17:0] freq_max;

always @(posedge clk,negedge rst_n)
begin
	if(rst_n == 0)
		freq_max <= 18'd 0;
	else
		case(rom_data)
            //低音1-7
			5'b	00000	:	freq_max <= 18'd 190840;
			5'b	00001	:	freq_max <= 18'd 170668;
			5'b	00010	:	freq_max <= 18'd 151515;
			5'b	00011	:	freq_max <= 18'd 143266;
			5'b	00100	:	freq_max <= 18'd 127511;
			5'b	00101	:	freq_max <= 18'd 113636;
			5'b	00110	:	freq_max <= 18'd 101215;
			//中音1-7
			5'b	01000	:	freq_max <= 18'd 95602;
			5'b	01001	:	freq_max <= 18'd 85179;
			5'b	01010	:	freq_max <= 18'd 75873;
			5'b	01011	:	freq_max <= 18'd 71633;
			5'b	01100	:	freq_max <= 18'd 63776;
			5'b	01101	:	freq_max <= 18'd 56818;
			5'b	01110	:	freq_max <= 18'd 50607;
			//高音1-7
			5'b	10000	:	freq_max <= 18'd 47801;
			5'b	10001	:	freq_max <= 18'd 42553;
			5'b	10010	:	freq_max <= 18'd 37936;
			5'b	10011	:	freq_max <= 18'd 35791;
			5'b	10100	:	freq_max <= 18'd 31888;
			5'b	10101	:	freq_max <= 18'd 28409;
			5'b	10110	:	freq_max <= 18'd 25304;
			default:	freq_max <= 18'd 0;
		endcase
end

always @(posedge clk,negedge rst_n)
begin
	if(rst_n == 0)
		cnt <= 18'd 0;
	else
		if(cnt <freq_max - 1)
			cnt <= cnt + 18'd 1;
		else
			cnt <= 18'd 0;
end

assign beep = (cnt < 2*freq_max/5)?1'b 1:1'b 0;  //分频


endmodule
