C#上位机与S7-200Smart通信注意事项

S7-200SMART连接

问题描述

我们使用C#开发上位机和S7-200Smart系列PLC交互数据时，大多会用到Sharp7、Snap7之类的通信类库。有些通信类库默认的使用的是PG连接资源，而对于S7-200Smart来说，它的PG连接资源只有1个。

官网200smart提到的连接数是这么描述的：
S7-200 SMART CPU 可同时支持的最大通信连接资源数如下：
以太网：
● 1 个连接用于与 STEP 7-Micro/WIN SMART 软件的通信。
● 8 个连接用于 CPU 与 HMI 之间的通信。
● 8 个连接用于 CPU 与其它 S7-200 SMART CPU 之间的 GET/PUT 主动连接。
● 8 个连接用于 CPU 与其它 S7-200 SMART CPU 之间的 GET/PUT 被动连接。
● 8 个连接用于 CPU 与第三方设备之间的Open IE主动连接。
● 8 个连接用于 CPU 与第三方设备之间的Open IE被动连接。
● 8 个连接用于 CPU 其他IO设备或者驱动器的PROFINET连接。

解决方法

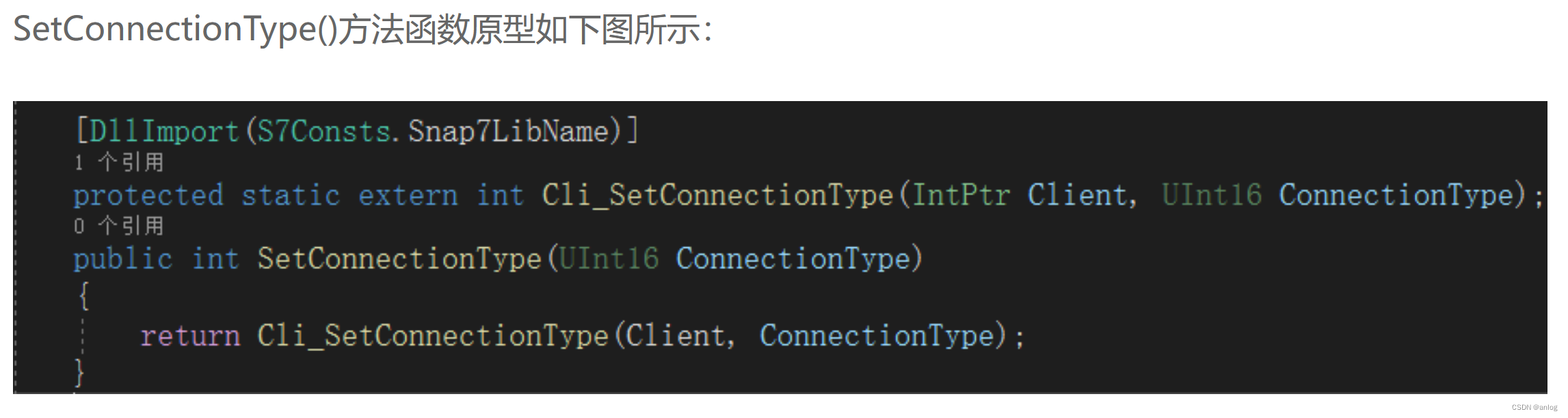

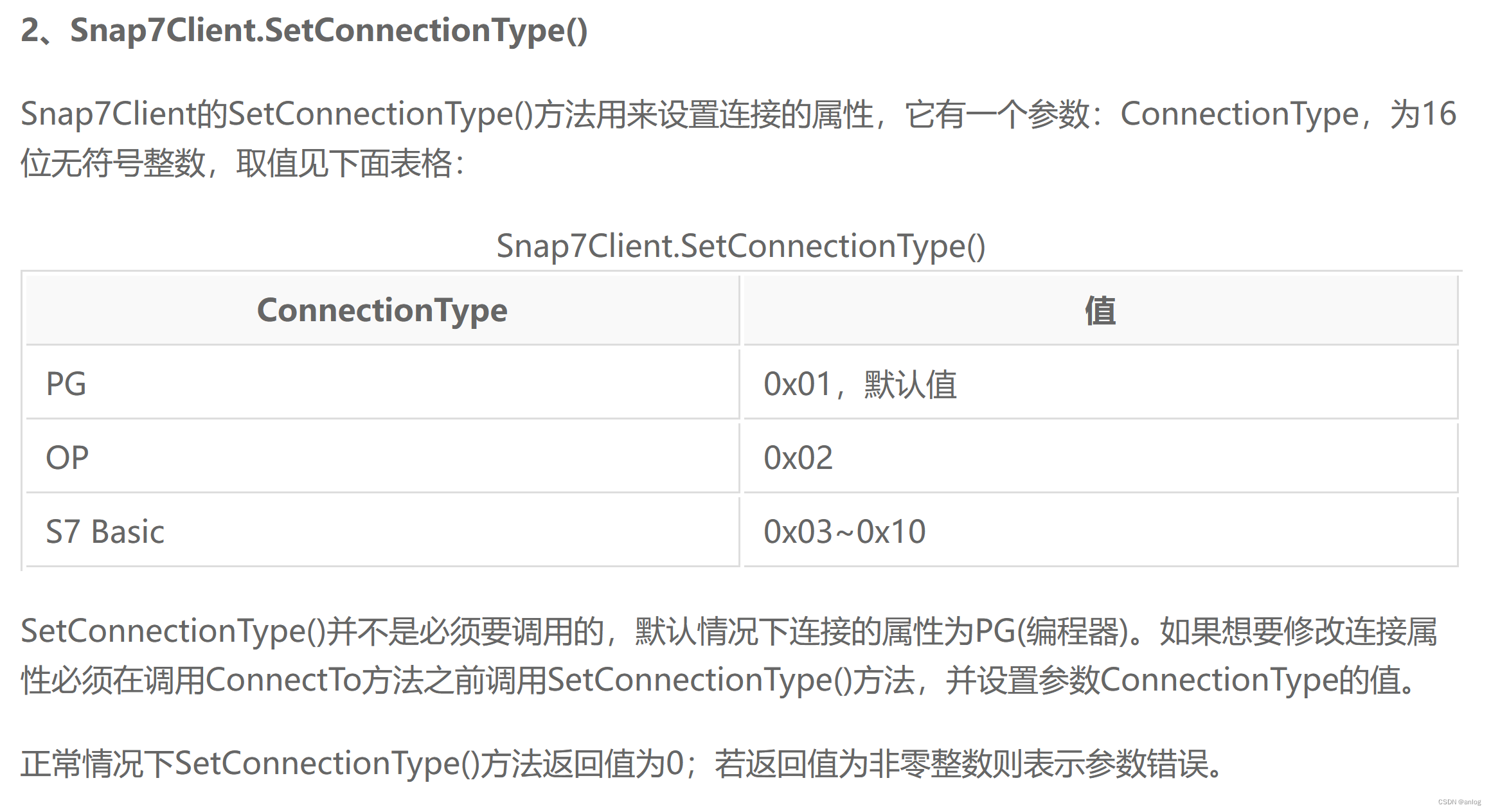

这样的话就会导致我们的上位机程序和STEP7-Micro/WIN SMART无法同时访问PLC。所以我们需要调用方法SetConnectionType来修改连接类型。

public override void Start()
 {
     //修改连接类型为GET/PUT
     s7.SetConnectionType(0x03); //可选2到10的任意值
     EasyLog.WriteLog($"{this._Address}:正在连接......");

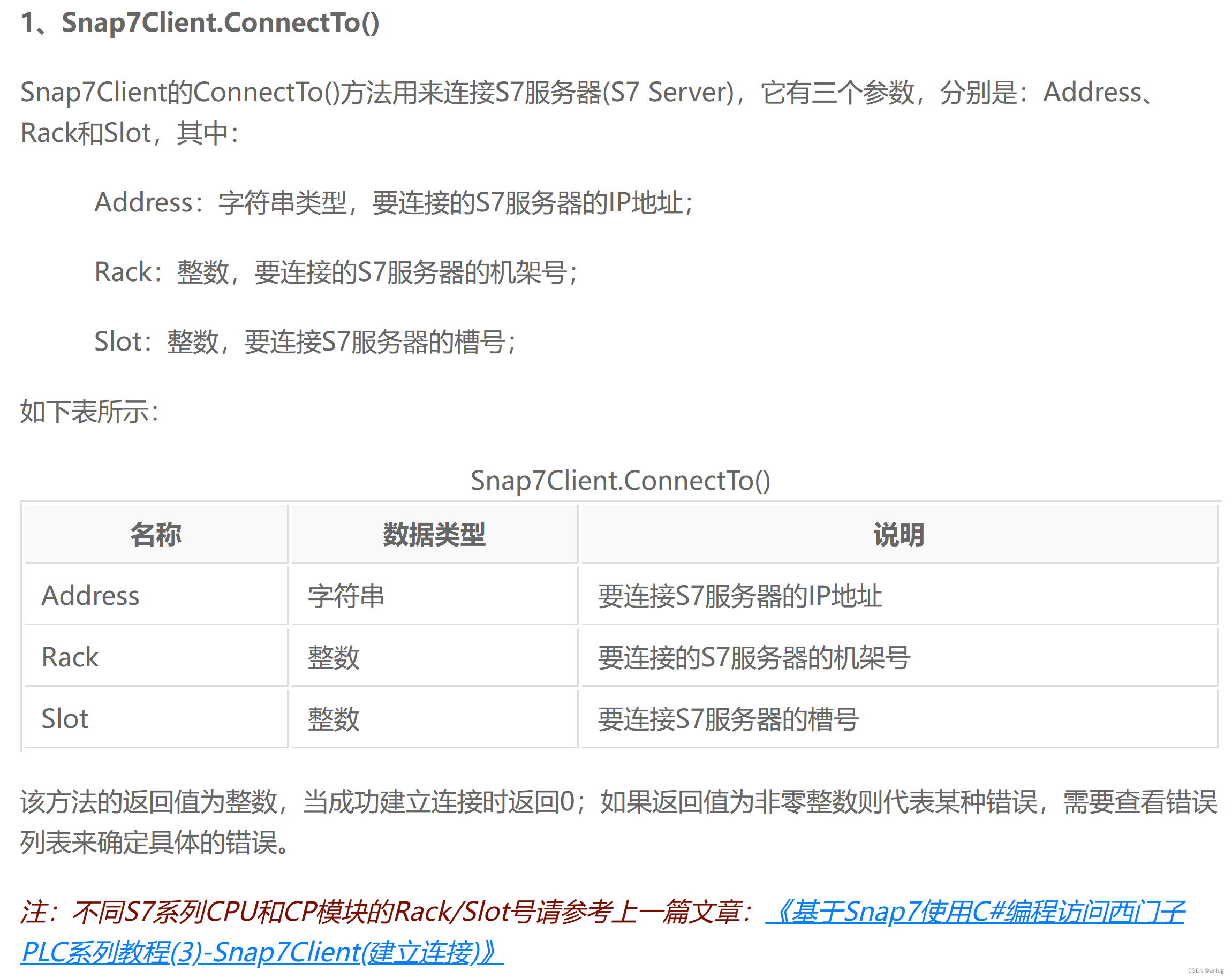

     s7.ConnectTo();
}

这样修改连接类型后，我们的C#上位机程序就可以和STEP7-Micro/WIN SMART编程软件同时在线了。

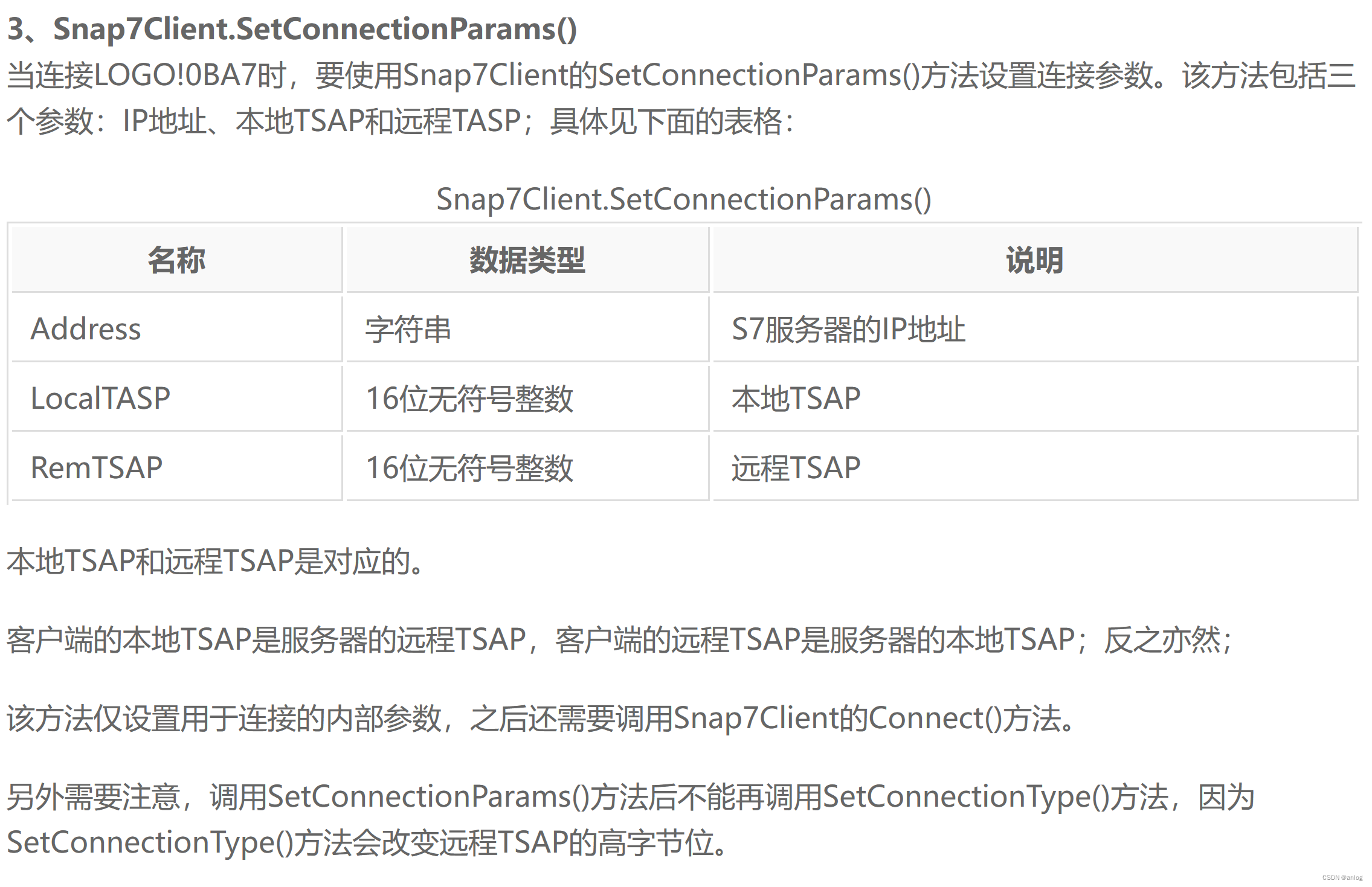

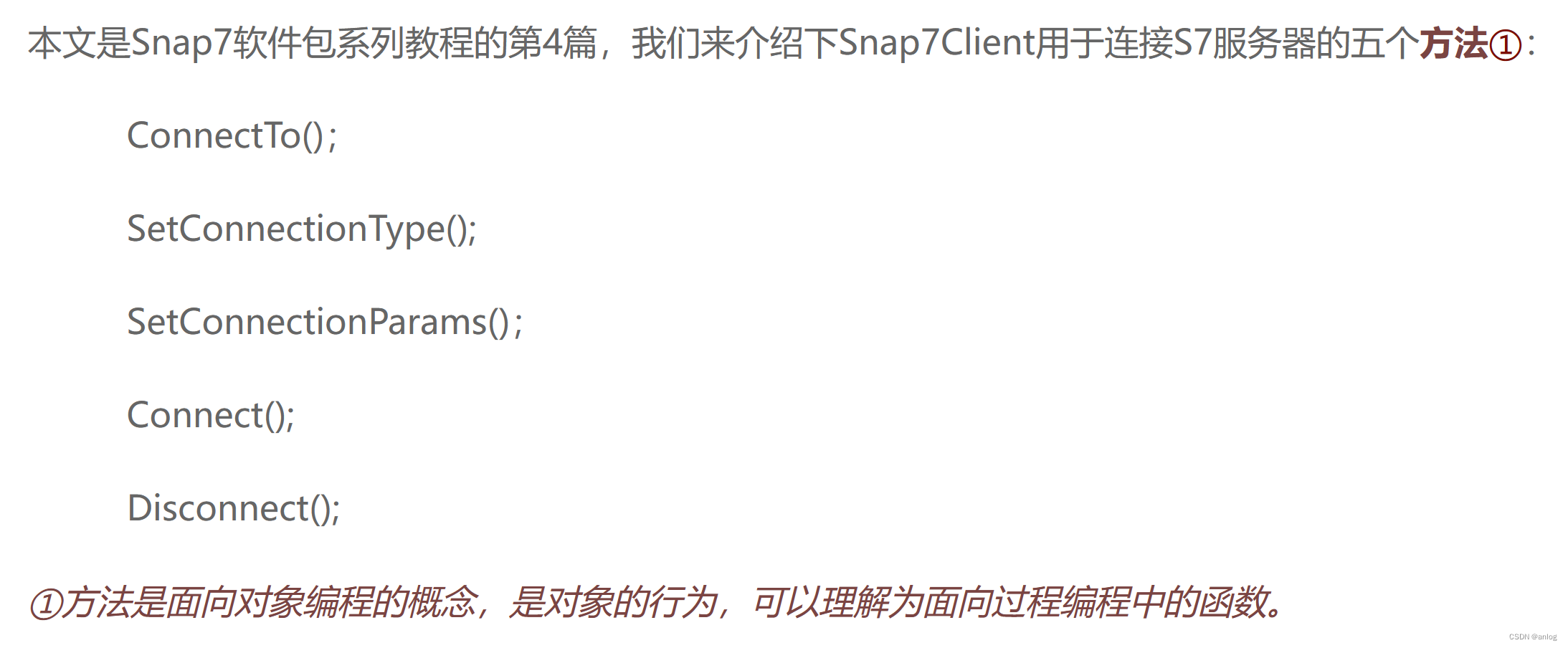

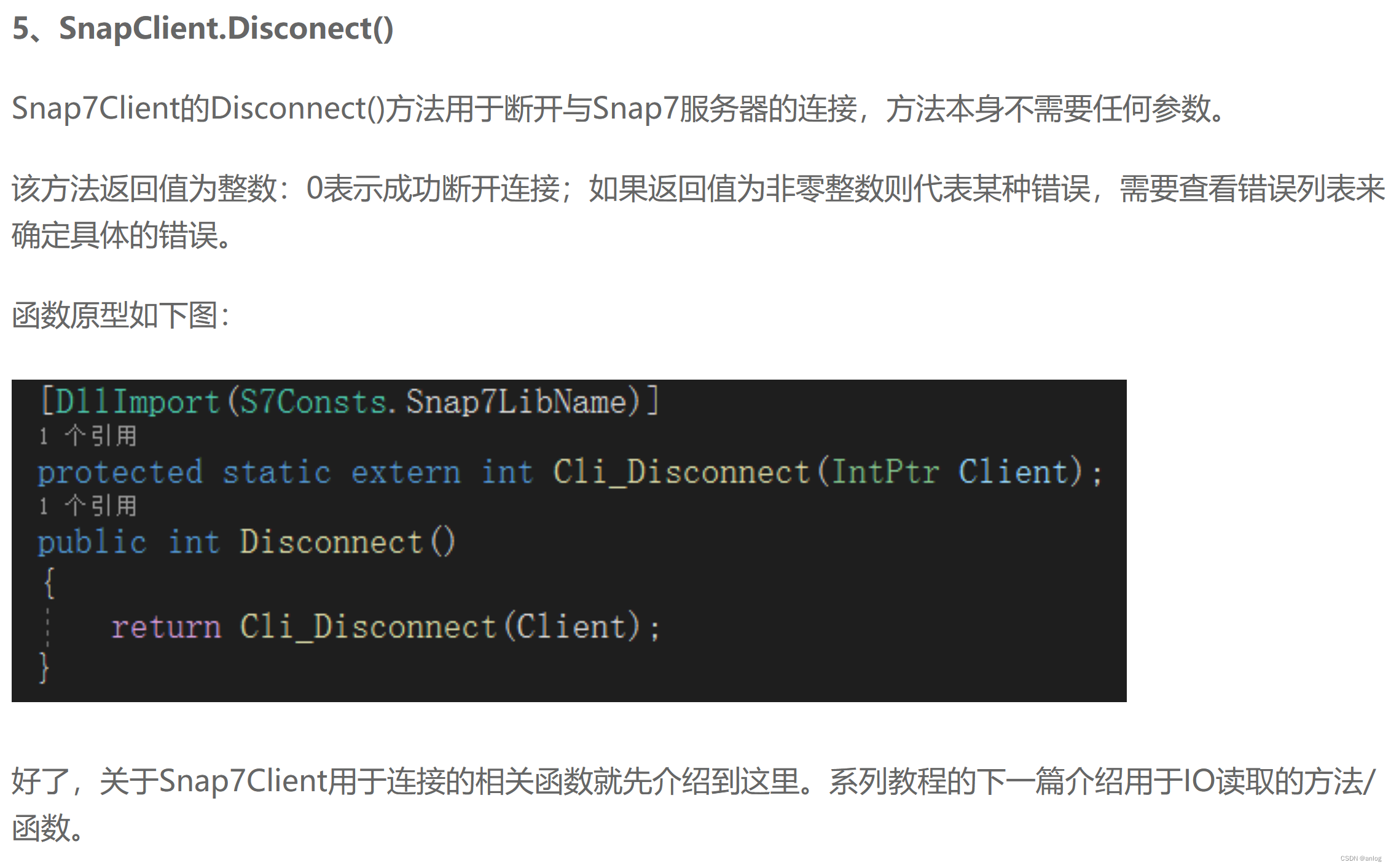

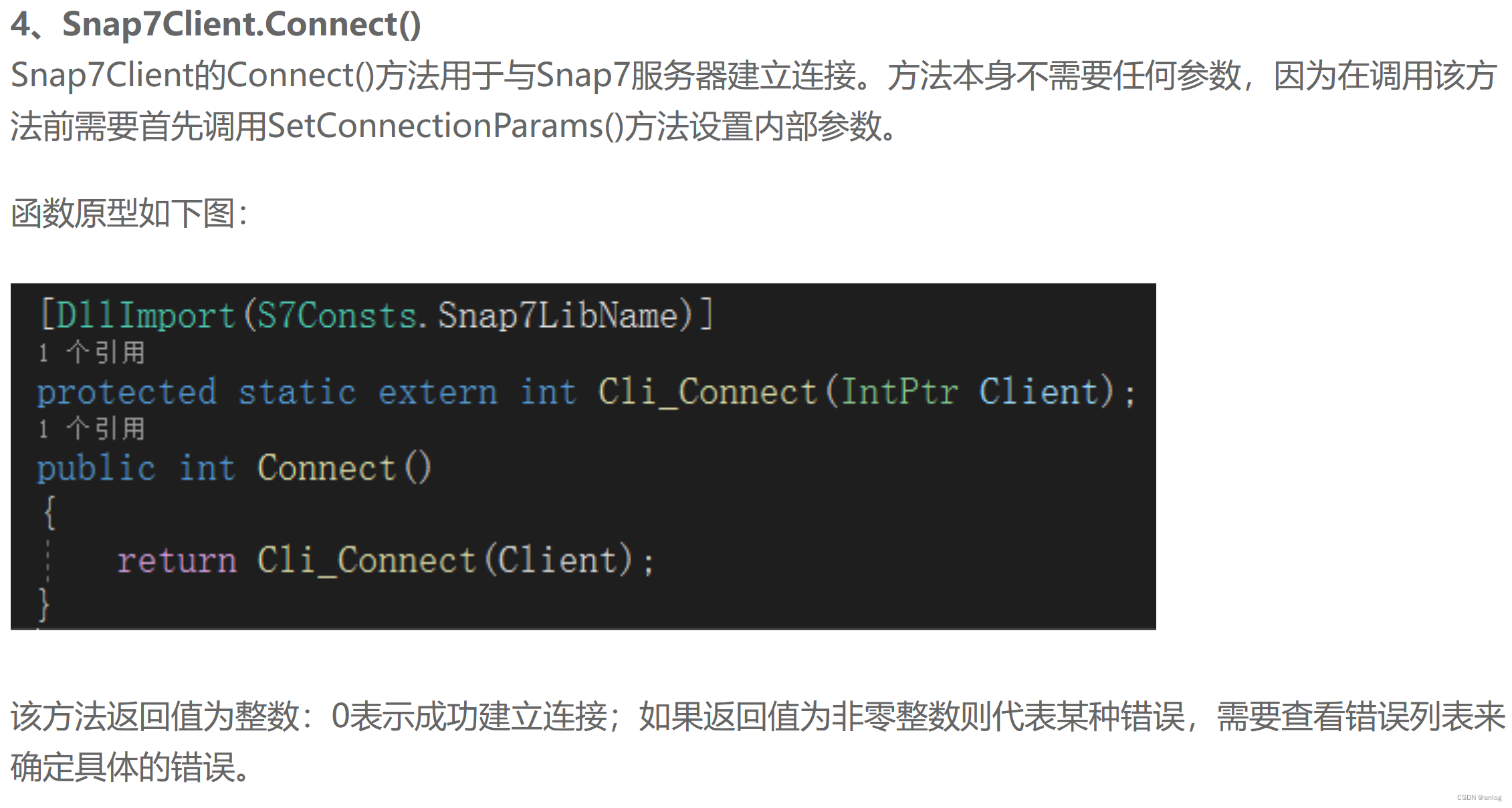

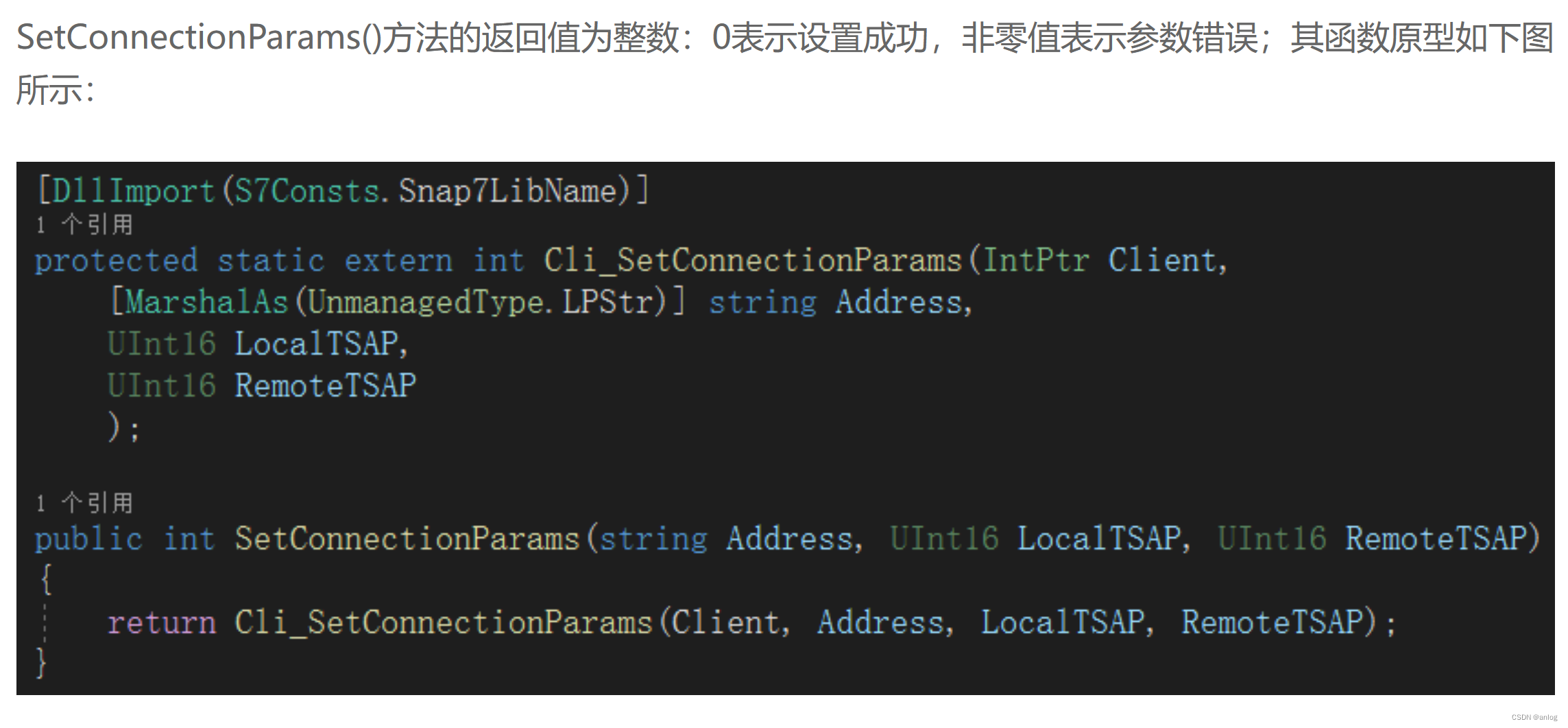

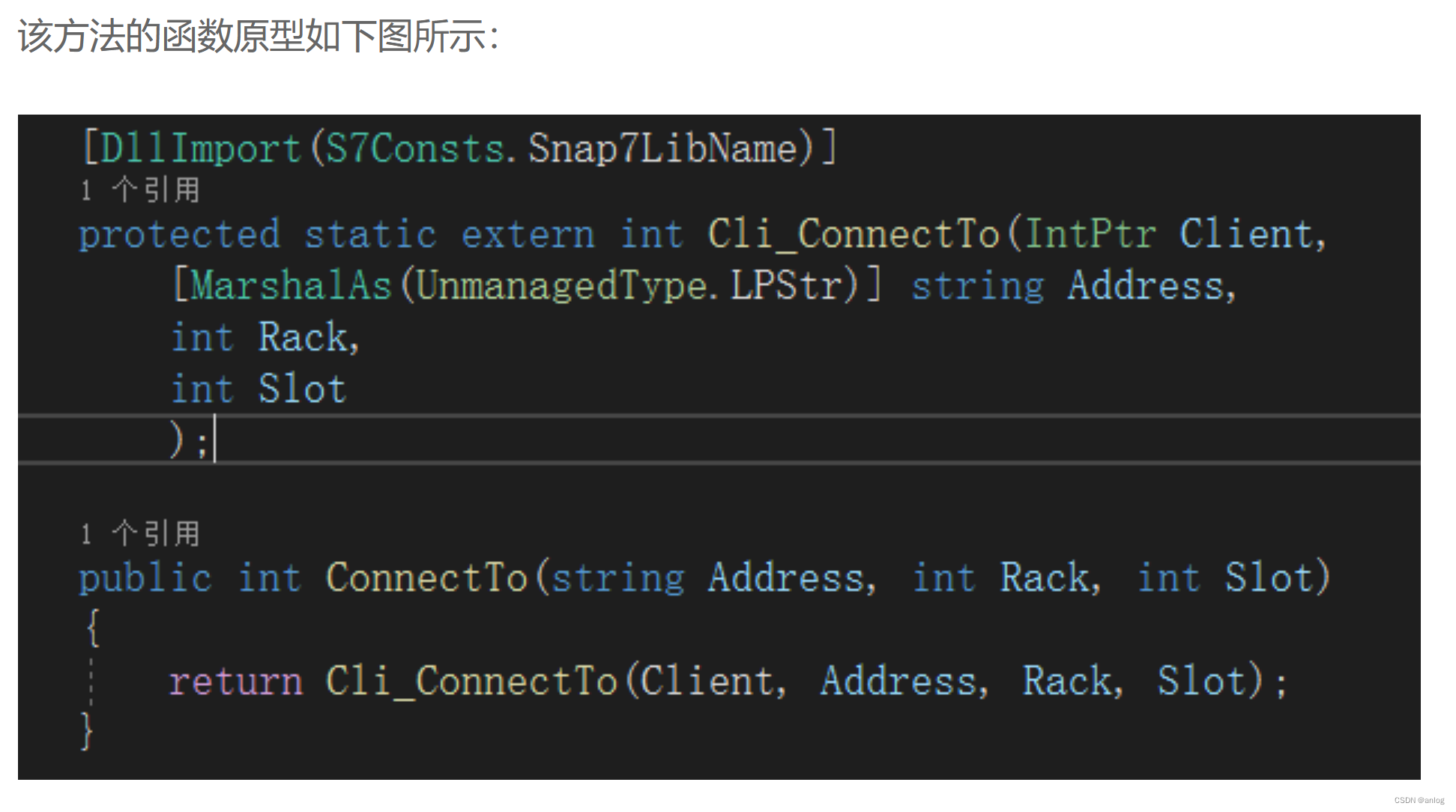

原理详解分析











参考链接

Python与PLC踩坑实录：成功解决西门子 PLC S7-200_SMART与PC连接时不能同时用Python的snap7包和step7软件同时连接_python连接plc_python与plc踩坑实录-CSDN博客https://blog.csdn.net/holyyy/article/details/103087745

C#上位机与S7-200Smart通信技巧 (qq.com)https://mp.weixin.qq.com/s?__biz=Mzg3ODcyMjYwNg==&mid=2247484514&idx=1&sn=418e7e5d3fd2f2005ccb02529af1e959&chksm=cf0e2f23f879a635fe218aed8092857aa6ec6bd3f9d6249a2b0015e9f643f2233d0bd759d0d0&mpshare=1&scene=1&srcid=0425ee90GarJ9FjkCQd8rdcS&sharer_shareinfo=29c67aca3fd216102fdae6fa23b8af74&sharer_shareinfo_first=29c67aca3fd216102fdae6fa23b8af74#rd

基于Snap7使用C#编程访问西门子PLC系列教程(4)-Snap7Client连接函数 | 北岛夜话 (founderchip.com)https://www.founderchip.com/?id=307

200 smart以太网通讯连接数及CPU上传报错问题 | 找知识-找PLC (zhaoplc.com)https://www.zhaoplc.com/plc283769.htmlS7-200 SMART 通信协议与资源 - 知乎 (zhihu.com)https://zhuanlan.zhihu.com/p/404205359

 特此记录

anlog

2024年4月25日
