贴片电阻3位代码，4位代码含义

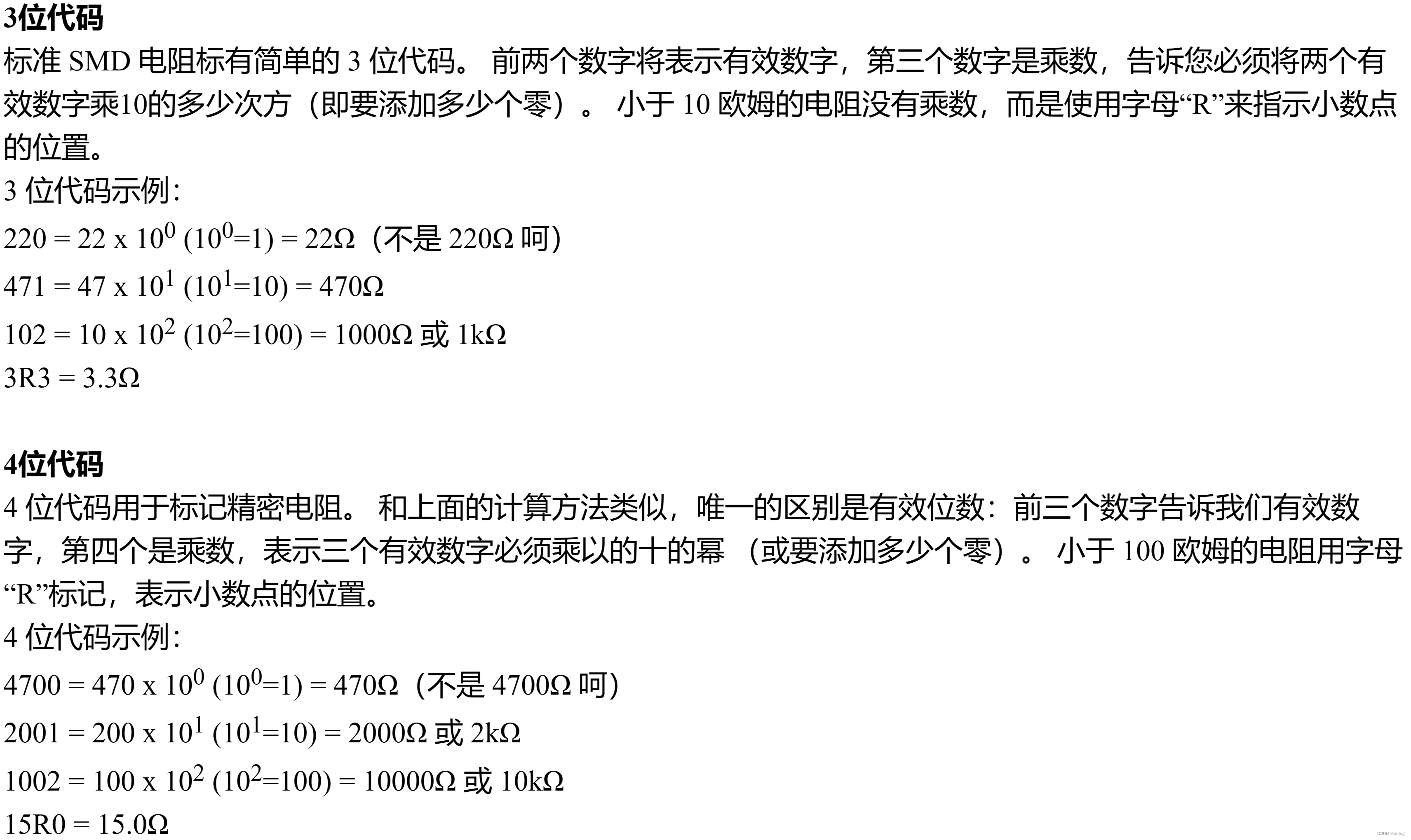

3位代码

标准 SMD 电阻标有简单的 3 位代码。 前两个数字将表示有效数字，第三个数字是乘数，告诉您必须将两个有效数字乘10的多少次方（即要添加多少个零）。 小于 10 欧姆的电阻没有乘数，而是使用字母“R”来指示小数点的位置。

3 位代码示例：

220 = 22 x 10^0 (10^0=1) = 22Ω（不是 220Ω 呵）

471 = 47 x 10^1 (10^1=10) = 470Ω

102 = 10 x 10^2 (10^2=100) = 1000Ω 或 1kΩ

3R3 = 3.3Ω

4位代码

4 位代码用于标记精密电阻。 和上面的计算方法类似，唯一的区别是有效位数：前三个数字告诉我们有效数字，第四个是乘数，表示三个有效数字必须乘以的十的幂 （或要添加多少个零）。 小于 100 欧姆的电阻用字母“R”标记，表示小数点的位置。

4 位代码示例：

4700 = 470 x 10^0 (10^0=1) = 470Ω（不是 4700Ω 呵）

2001 = 200 x 10^1 (10^1=10) = 2000Ω 或 2kΩ

1002 = 100 x 10^2 (10^2=100) = 10000Ω 或 10kΩ

15R0 = 15.0Ω

电阻单位为千进制，单位关系如下：

1 (MΩ) = 1000 (kΩ)

1 (kΩ) = 1000 (Ω)
